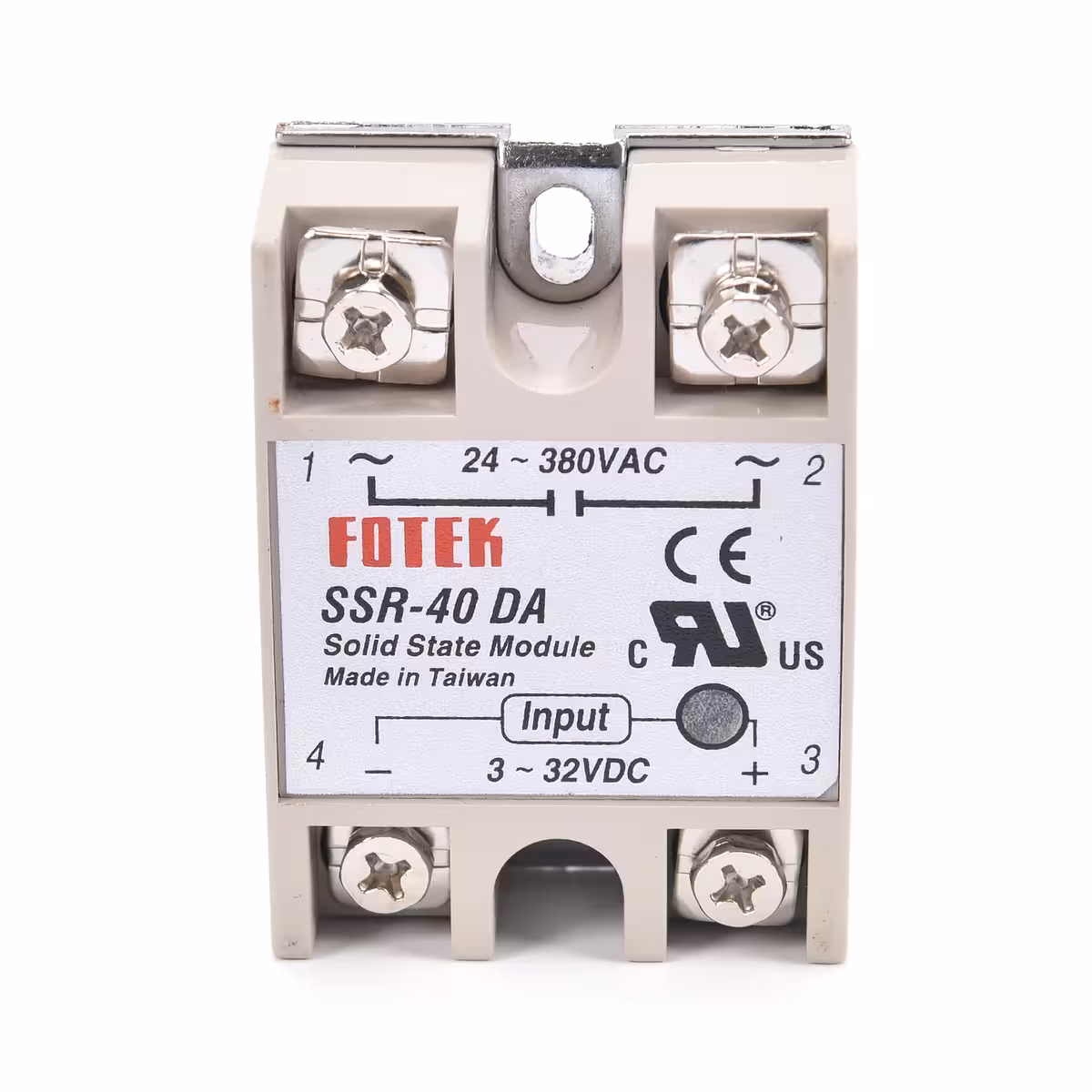

Relé de Estado Sólido SSR-40DA — Comutação AC 40A sem desgaste, sem faíscas e sem ruído
Os relés eletromecânicos tradicionais sofrem de desgaste, produzem ruído e geram faíscas. Se precisa de controlar cargas AC de forma repetitiva — como resistências de aquecimento, motores ou sistemas de iluminação industrial — necessita de uma solução mais fiável. O relé de estado sólido SSR-40DA permite comutar até 40A a 380V AC através de um simples sinal DC de 3–32V, sem qualquer peça móvel.
Nota: O SSR-40DA comuta exclusivamente cargas de corrente alternada (AC) na saída. Para cargas DC, é necessário o modelo SSR-DD.
Porquê escolher este modelo? (Principais vantagens):
- Zero desgaste mecânico — sem contactos físicos, a vida útil é significativamente superior à de um relé eletromecânico convencional em aplicações de comutação frequente.
- Compatibilidade total com Arduino, Raspberry Pi e PLC — aceita sinais de comando a partir de 3V DC, incluindo os pinos de 3.3V do Raspberry Pi, sem necessidade de resistências adicionais.
- Isolamento ótico de 2500V AC — o seu circuito de comando permanece totalmente separado da tensão da rede, garantindo segurança independentemente do estado da carga.
- Comutação ultrarrápida (<10ms) — resposta imediata em aplicações de ciclo rápido, como controlo de temperatura via PWM ou automação industrial.
- Indicador LED de estado — permite verificar instantaneamente se o relé está ativo, sem necessidade de multímetro ou sondas.
- Operação robusta (-30°C a +75°C) — desempenho estável em quadros elétricos, espaços técnicos ou ambientes industriais com variações térmicas acentuadas.
Detalhes e Desempenho
A saída tipo TRIAC assegura a comutação em ambas as semiciclos da tensão AC, proporcionando um controlo fluido tanto para cargas resistivas (resistências, lâmpadas) como para cargas indutivas (motores, transformadores). O isolamento ótico interno cria uma barreira galvânica real entre o sinal de 3–32V DC e o circuito de potência de até 380V AC, protegendo os seus microcontroladores de qualquer retorno de tensão indesejado. Com um formato compacto de 6,5 × 5 × 2,5 cm, a montagem é feita diretamente em dissipador ou painel através de parafusos — se trabalhar com correntes próximas dos 40A, recomendamos a utilização de um dissipador de calor para uma dissipação térmica otimizada.
| Parâmetro | Valor / Detalhe |
|---|---|
| Modelo | SSR-40DA |
| Tensão de sinal de entrada | 3–32V DC |
| Corrente de controlo de entrada | 3–25mA |
| Tensão de saída suportada | 24–380V AC |
| Corrente máxima de saída | 40A |
| Tipo de saída | TRIAC |
| Tempo de comutação | <10ms |
| Corrente de fuga (estado ON) | <2mA |
| Rigidez dielétrica | 2500V AC |
| Resistência de isolamento | 500MΩ / 500V DC |
| Isolamento | Ótico |
| Indicador visual | LED ON |
| Temperatura de operação | -30°C … +75°C |
| Dimensões | 6,5 × 5 × 2,5 cm |
| Montagem | Por parafusos |
Conteúdo da Embalagem
- 1 × Relé de Estado Sólido SSR-40DA
Perguntas Frequentes
Posso utilizar o SSR-40DA para cargas DC na saída?
Não. A saída TRIAC funciona exclusivamente com corrente alternada (AC), entre 24V e 380V. Se necessitar de comutar cargas DC, deverá optar pelo modelo SSR-DD.
Funciona com Arduino ou Raspberry Pi sem componentes adicionais?
Sim. O sinal de comando aceite começa nos 3V DC, o que é suficiente para os pinos de 3.3V do Raspberry Pi e para os de 5V do Arduino. Não necessita de transístores ou resistências extra.
É obrigatório o uso de dissipador se utilizar a 40A?
Sim. Com correntes próximas da capacidade máxima, o relé gera calor significativo. Um dissipador de calor adequado previne o sobreaquecimento e garante a estabilidade do funcionamento a longo prazo.
Pode controlar um motor trifásico?
Um único SSR-40DA controla apenas uma fase. Para um motor trifásico, necessitará de três relés idênticos, um para cada fase.
Qual a importância prática do isolamento ótico?
O isolamento separa completamente o seu circuito de comando (Arduino, PLC) da tensão da rede. Em caso de pico de tensão ou curto-circuito na carga, os seus microcontroladores permanecem protegidos. A rigidez dielétrica de 2500V AC oferece uma margem de segurança elevada.
