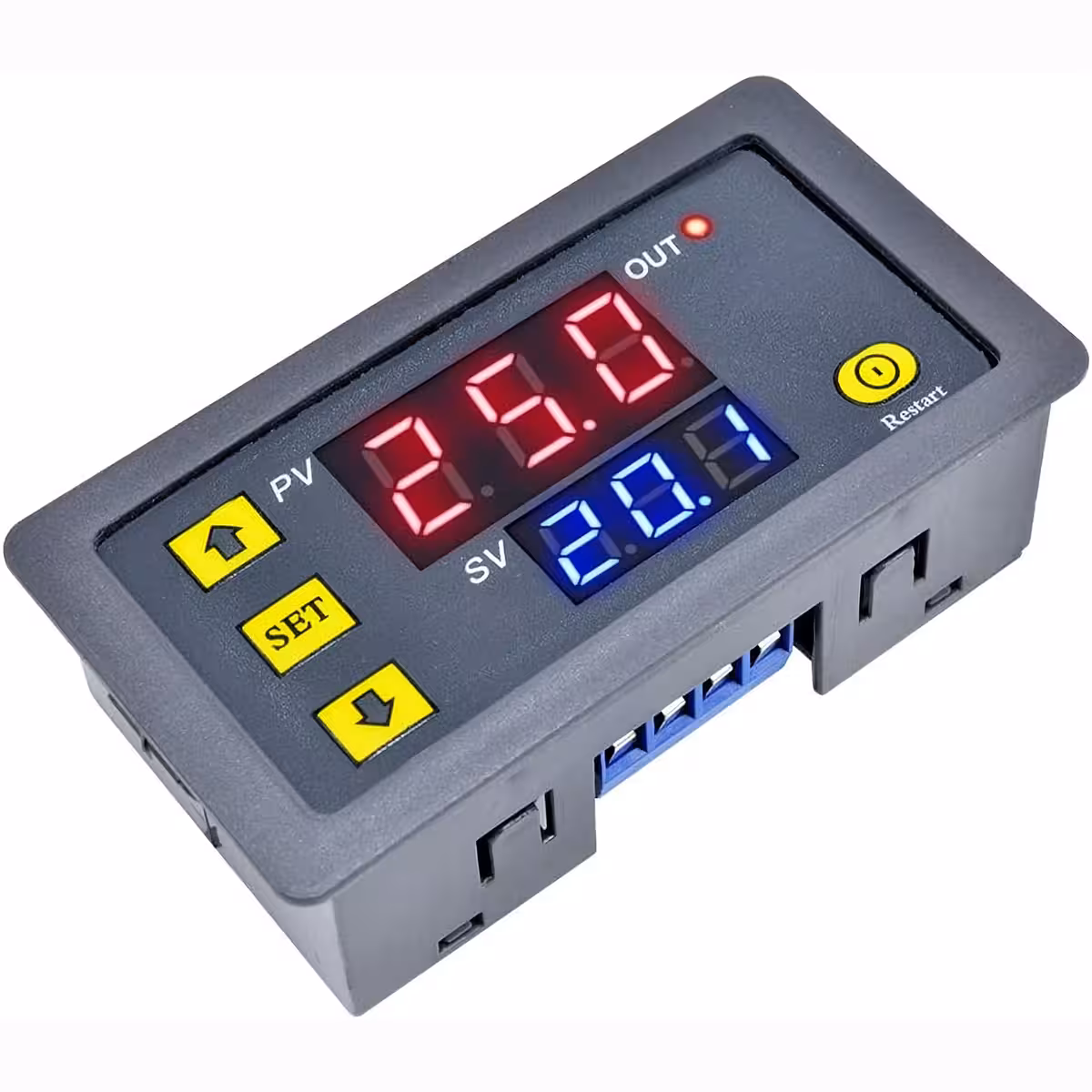

Relé de tempo programável 220V com display duplo T1/T2 — temporização precisa sem deriva analógica
Precisa de controlar automaticamente uma bomba, um ventilador ou um sistema de rega sem ter de estar constantemente atento ao relógio? Um relé de tempo programável resolve este problema de uma vez por todas. Define os intervalos T1 e T2, escolhe o modo de funcionamento e deixa o sistema trabalhar por si. Funciona de forma autónoma, dia e noite, mantendo as definições mesmo após uma falha de energia.
Nota: O módulo destina-se a ser instalado por pessoas com conhecimentos básicos de eletricidade. Consulte o esquema de ligações incluído na embalagem antes de proceder à montagem.
Por que escolher este modelo? (Principais vantagens):

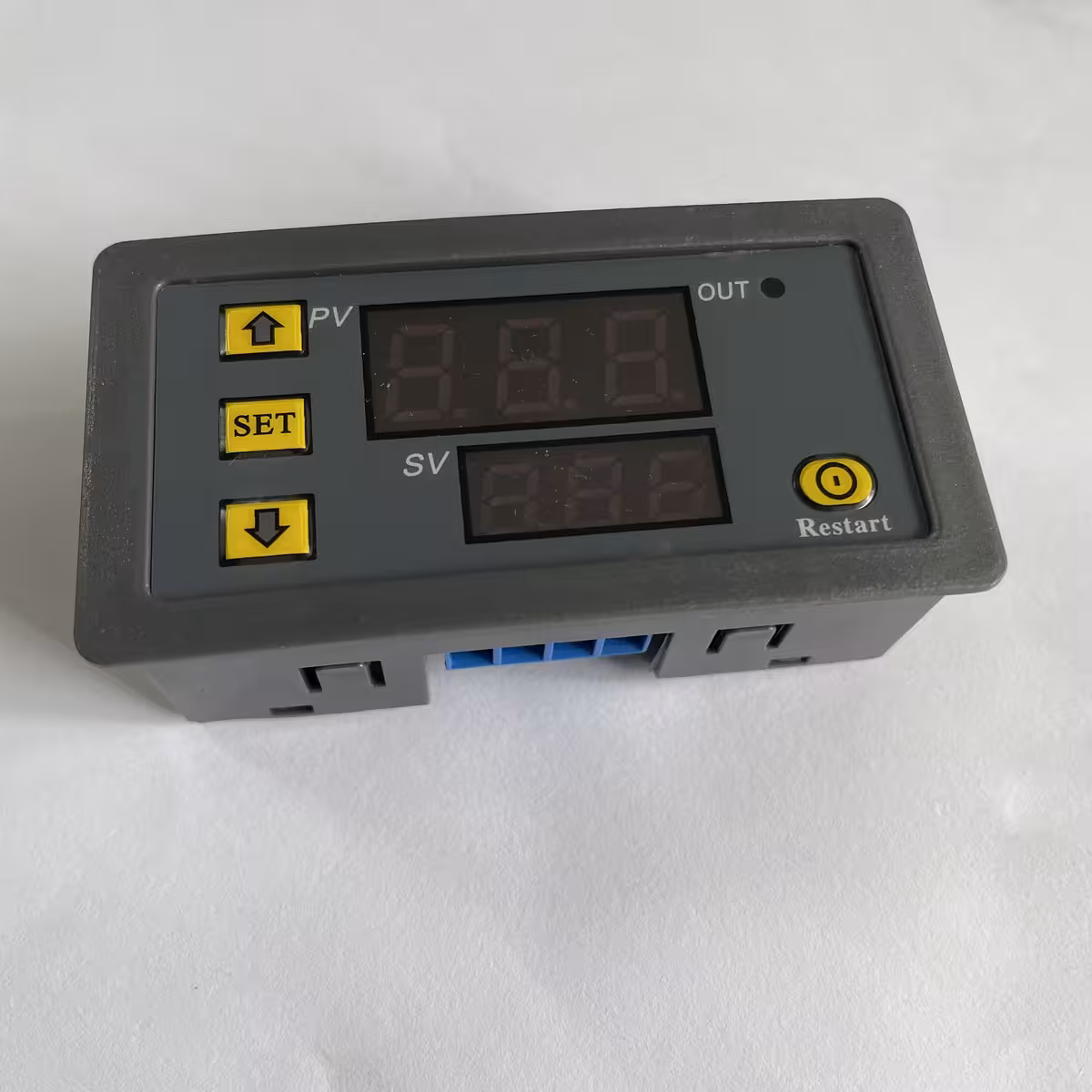

- Display LED duplo T1 + T2 — visualize e ajuste ambos os intervalos simultaneamente, sem necessidade de navegar por menus complexos.
- 6 modos de funcionamento — atraso (delay), temporização, ciclo ON/OFF e ciclo OFF/ON, cobrindo qualquer cenário, desde rega automática a fornos industriais.
- Intervalo 0–999 em segundos, minutos ou horas — flexibilidade total configurável através do parâmetro P0, sem necessidade de módulos adicionais.
- Memória não volátil — os valores de T1, T2, P0 e P1 permanecem guardados após qualquer corte de energia; ao reiniciar, o dispositivo retoma o funcionamento exatamente onde parou.

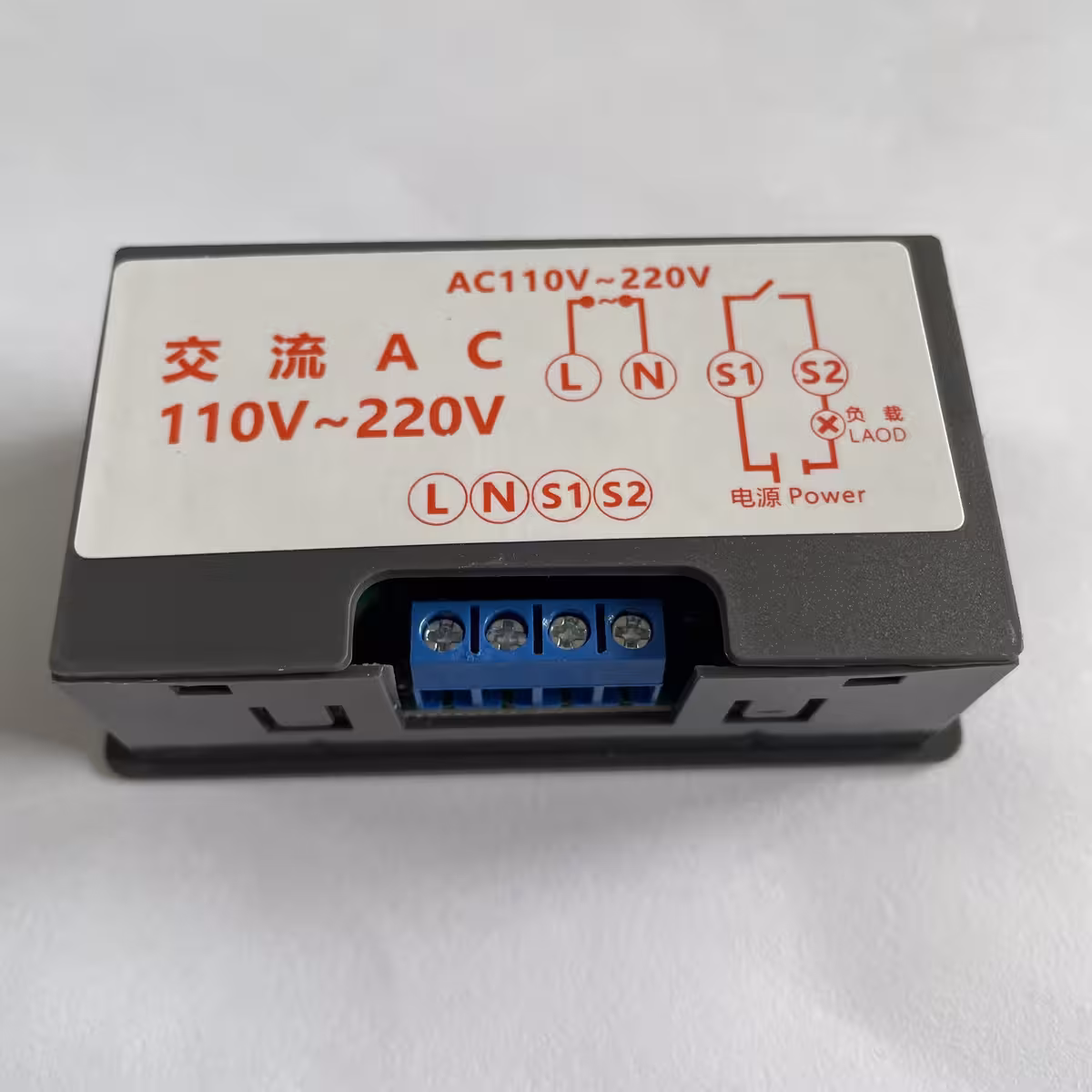

- Capacidade 10A / 1500W — comuta diretamente bombas, ventiladores, resistências e sistemas de iluminação sem necessidade de um contactor intermédio.

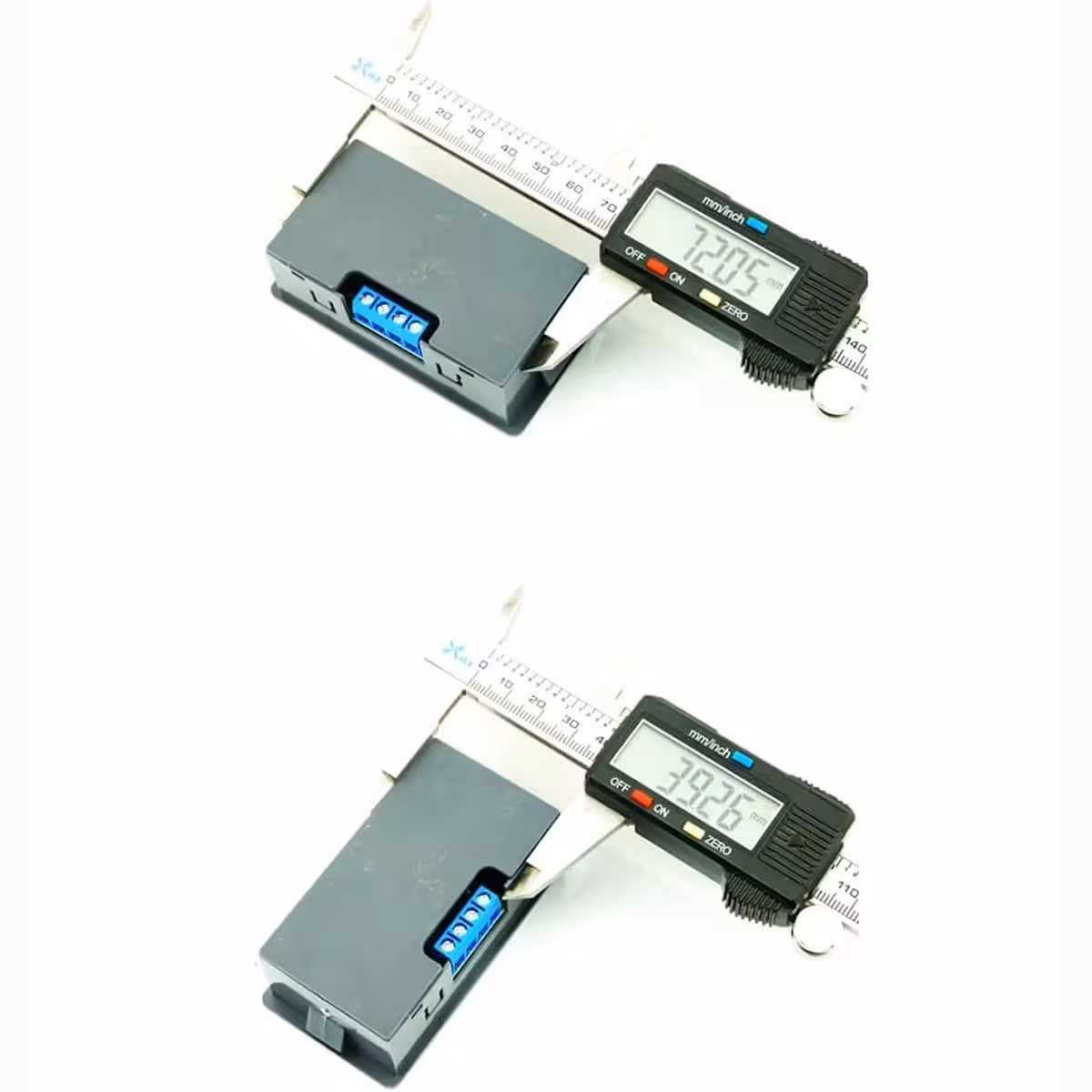

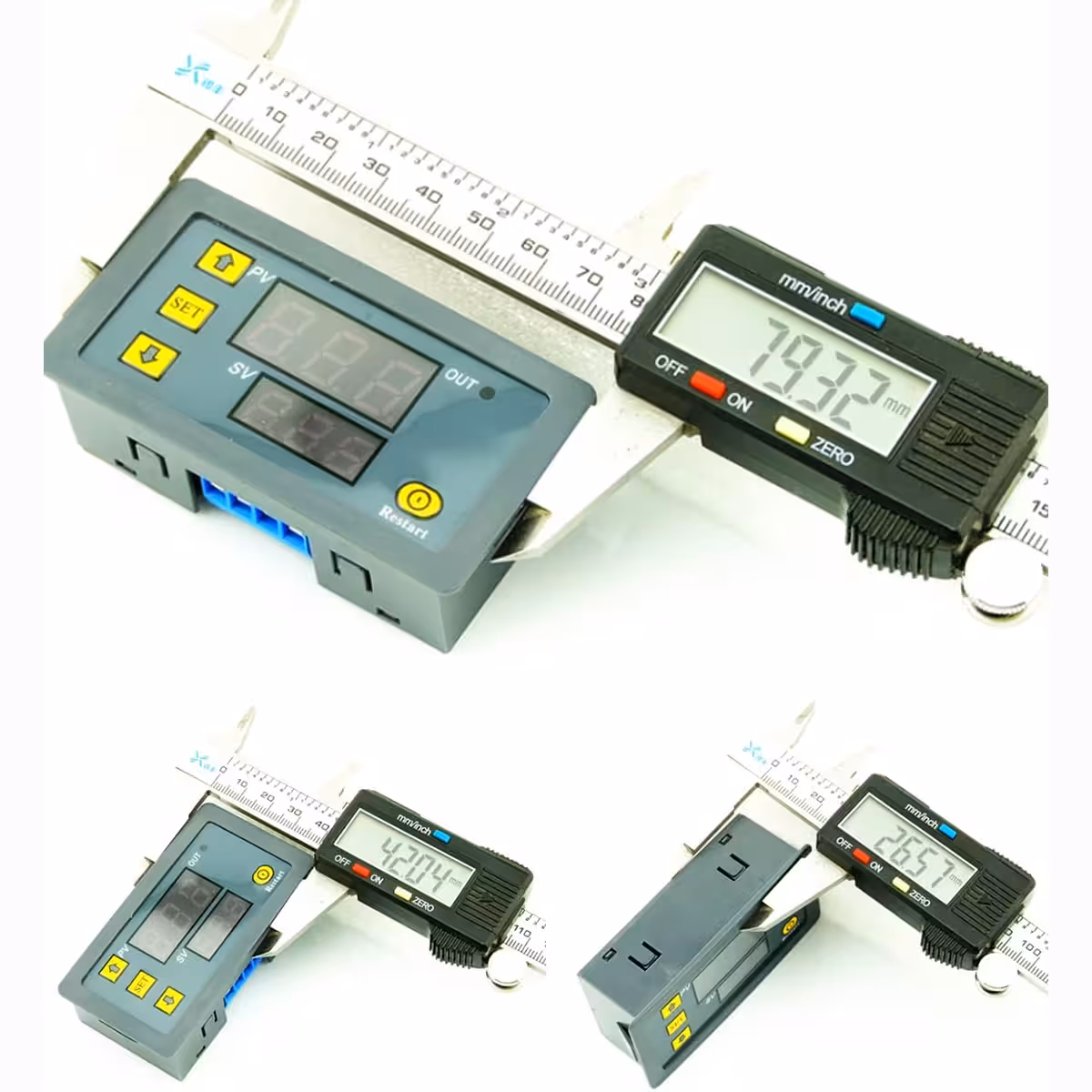

- Formato compacto para quadro elétrico — dimensões de 79×26×43 mm com recorte de montagem de 72×40 mm, ideal para integração em qualquer painel standard.
Detalhes e Desempenho

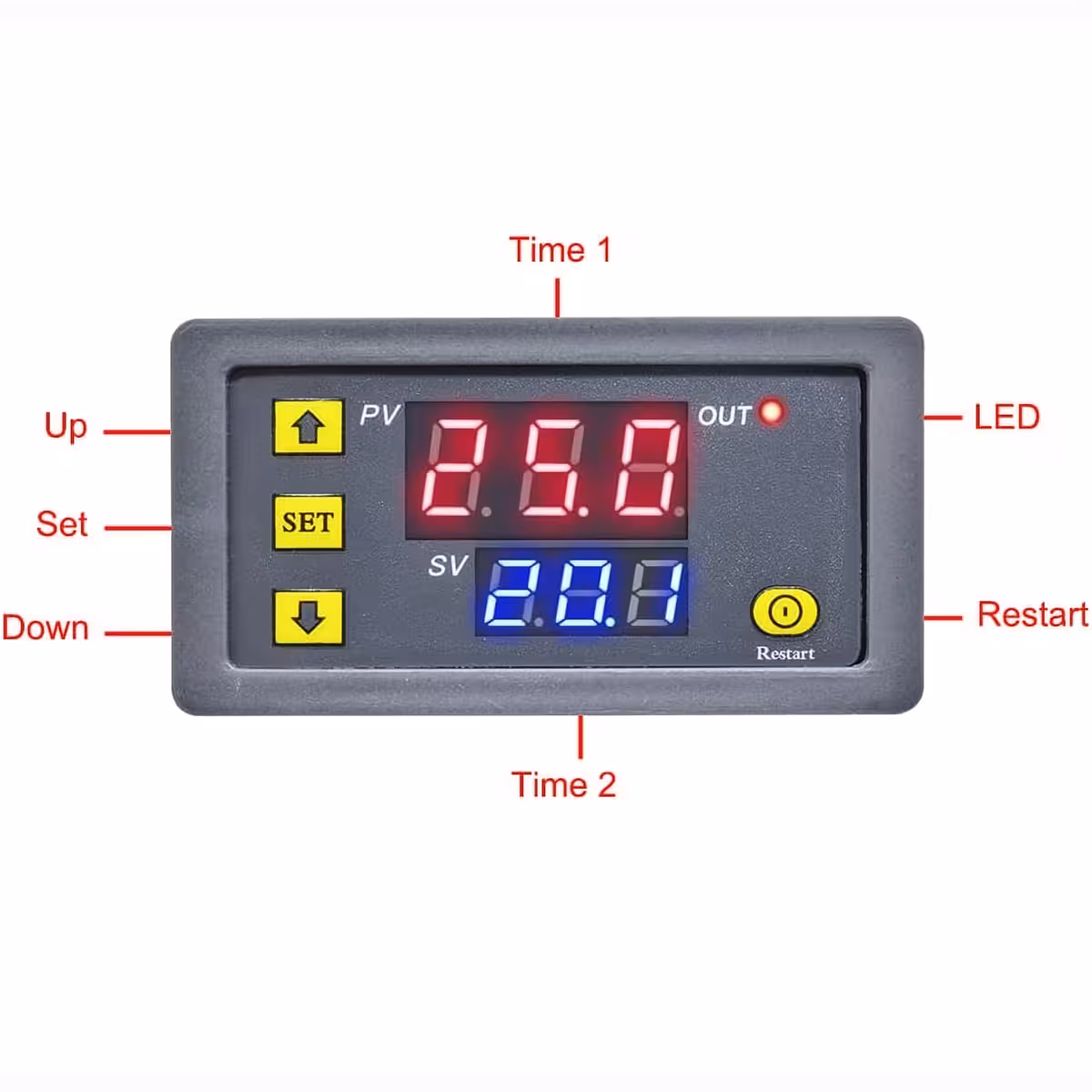

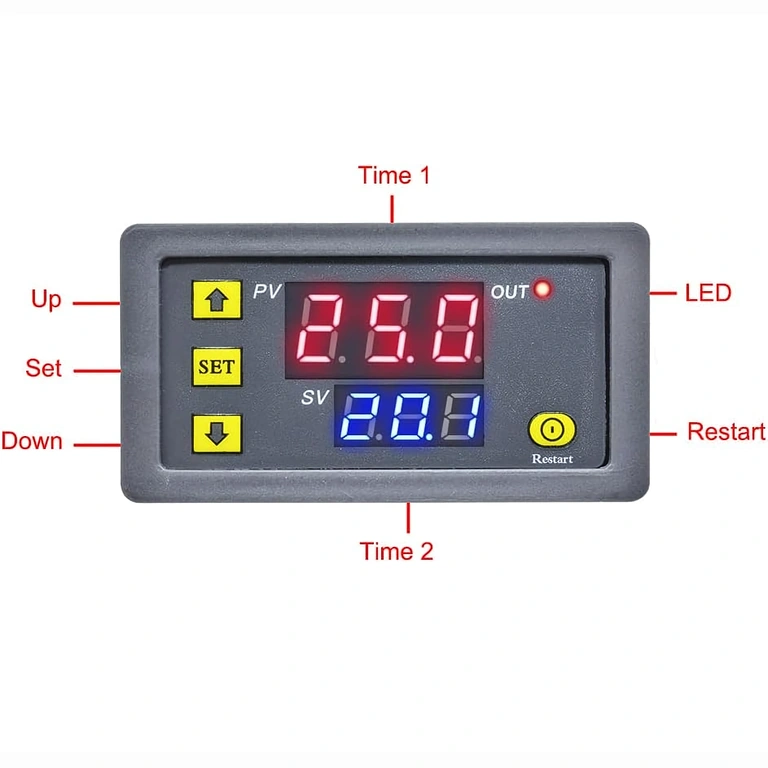

Este módulo é controlado por um microcontrolador dedicado à temporização, garantindo uma precisão superior aos circuitos RC analógicos. Isto significa que o intervalo definido permanece constante, independentemente das variações de tensão ou temperatura. Os botões SET, + e – permitem uma configuração completa em menos de um minuto, e o modo de ciclo (P1-4 e P1-5) permite executar ciclos ON/OFF infinitos sem intervenção manual. O contacto de relé NO/NC assegura compatibilidade com cargas resistivas e indutivas, dentro do limite de 1500W a 220V AC.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tensão de alimentação | AC 220V |
| Corrente máxima de trabalho | 10A |
| Potência máxima comutada | 1500W |
| Intervalo de temporização T1 / T2 | 0–999 segundos / 0–999 minutos / 0–999 horas |
| Unidades de tempo (P0) | P0=0 segundos | P0=1 minutos | P0=2 horas |
| Modos de funcionamento (P1) | P1-0 a P1-5 (6 modos) |
| Memória de definições | Não volátil (mantida após corte de energia) |
| Ecrã | Display LED duplo (T1 + T2) |
| Dimensões do módulo | 79 × 26 × 43 mm |
| Dimensões do recorte de montagem | 72 × 40 mm |
| Tipo de saída | Contacto de relé NO/NC |
Instruções de Programação e Utilização

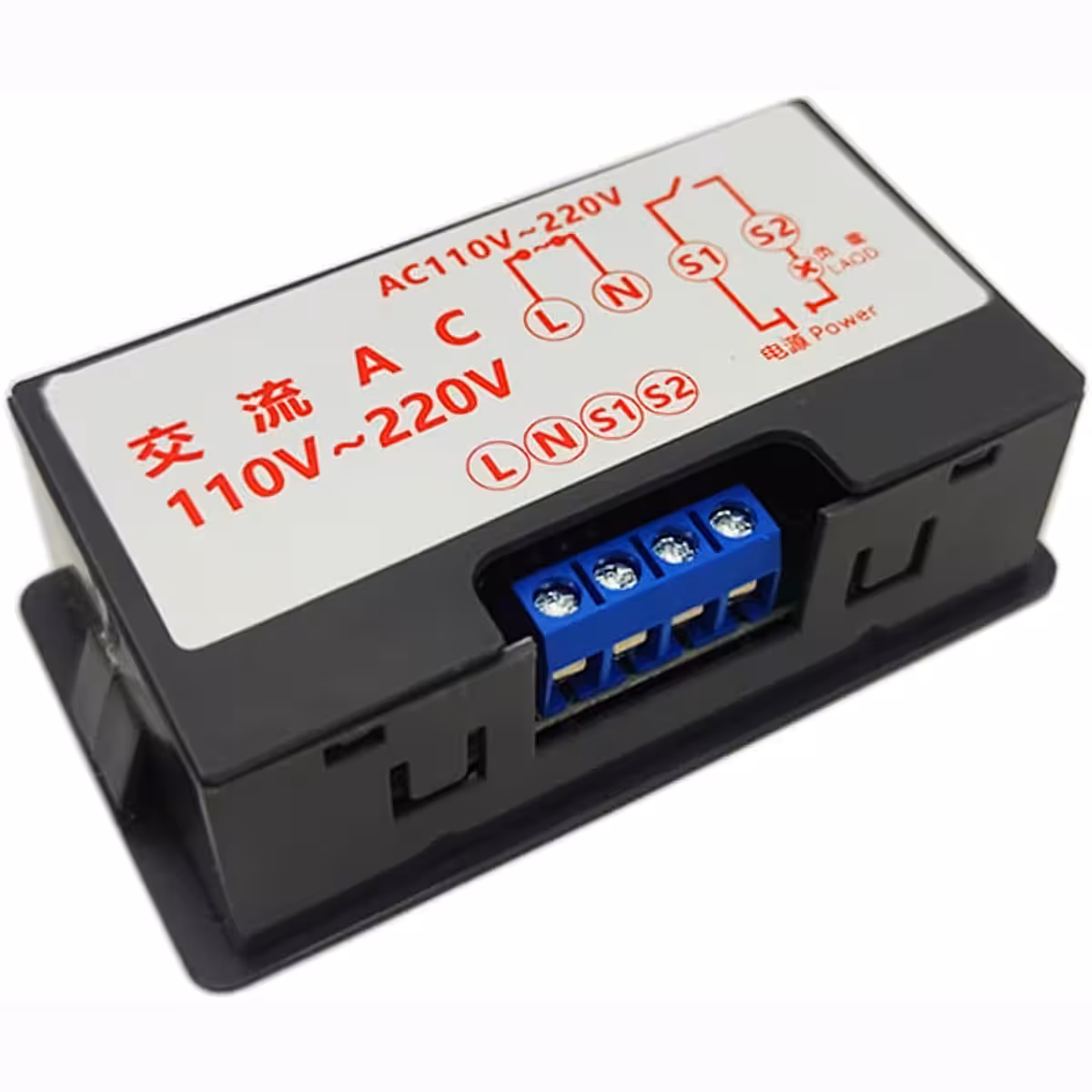

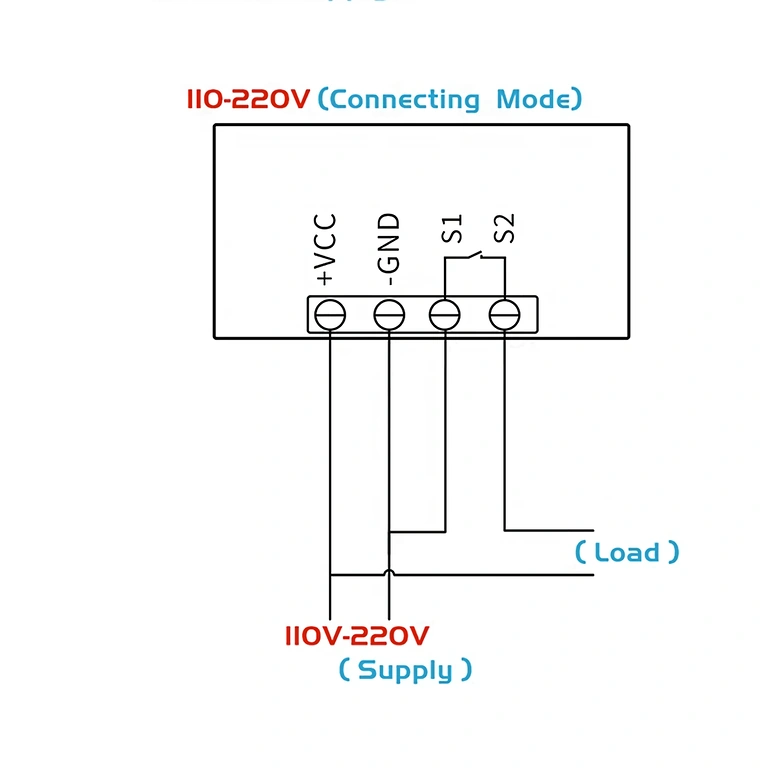

- Ligue o módulo de acordo com o esquema elétrico fornecido na embalagem (L, N entrada 220V; saída de carga nos contactos NO/COM).
- Alimente com AC 220V. O display mostrará o valor predefinido do tempo T1.
- Pressione brevemente o botão SET para entrar no modo de edição. O dígito ativo começará a piscar.
- Utilize os botões + e – para definir o valor pretendido para T1 (duração ON ou atraso, dependendo do modo escolhido).
- Pressione novamente SET para passar a T2 e defina o valor correspondente.
- Pressione SET para guardar ou aguarde a gravação automática após alguns segundos de inatividade.
- Pressione longamente o botão SET (3–5 segundos) para aceder ao menu de parâmetros avançados.
- Defina P0 (unidade de tempo):
- P0=0 — segundos
- P0=1 — minutos
- P0=2 — horas
- Pressione brevemente SET para mudar para P1 e selecione o modo de funcionamento:
- P1-0: após o atraso T1, o relé ativa-se e permanece ativo.
- P1-1: após o atraso T1, o relé permanece inativo.
- P1-2: após T1 o relé ativa-se; após T2 desliga-se.
- P1-3: após T1 o relé fica inativo; após T2 ativa-se.
- P1-4: ciclo repetido ON (T1) → OFF (T2) → ON (T1)…
- P1-5: ciclo repetido OFF (T1) → ON (T2) → OFF (T1)…
- Pressione brevemente SET para guardar os parâmetros e sair do menu. O módulo iniciará automaticamente com o novo modo definido.
Exemplo prático — ciclo repetido 30s ON / 60s OFF: Defina T1=30, T2=60, P0=0 (segundos), P1=4. O relé comutará automaticamente: 30 segundos ativo, 60 segundos inativo, repetidamente.
Conteúdo da Embalagem
- 1 × Relé de tempo programável digital 220V (módulo de temporização T1/T2)
- 1 × Esquema de ligações elétricas
Perguntas Frequentes
Pode funcionar com tensões diferentes de 220V, por exemplo 12V DC?
Não. Este modelo foi concebido exclusivamente para alimentação a AC 220V. Para aplicações em baixa tensão (12V, 24V DC), necessita de um modelo específico para essa voltagem.
As definições perdem-se se houver um corte de energia?
Não. A memória não volátil preserva os valores de T1, T2 e os parâmetros P0/P1 independentemente de falhas de energia. Ao retomar a corrente, o relé continua automaticamente com as últimas definições guardadas.
Que cargas posso ligar à saída do relé?
Suporta cargas resistivas e indutivas até 10A / 1500W a 220V AC — bombas de água, ventiladores, resistências, fitas LED, iluminação e pequenos motores. Para cargas indutivas elevadas, recomenda-se a utilização de um contactor adicional.
Posso definir um intervalo inferior a 1 segundo?
Não. A resolução mínima é de 1 segundo. Para temporizações em milissegundos, é necessário um relé com maior precisão.
Pode ser montado diretamente no quadro elétrico?
Sim. O recorte de montagem de 72×40 mm permite a integração direta num painel ou caixa elétrica standard. O formato compacto (79×26×43 mm) deixa espaço para outros componentes no quadro.
