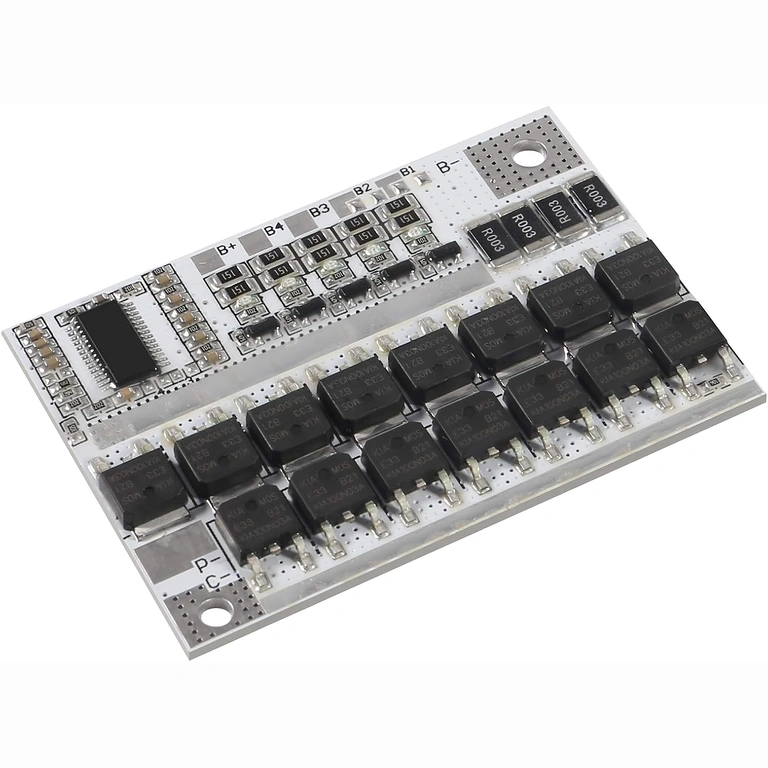

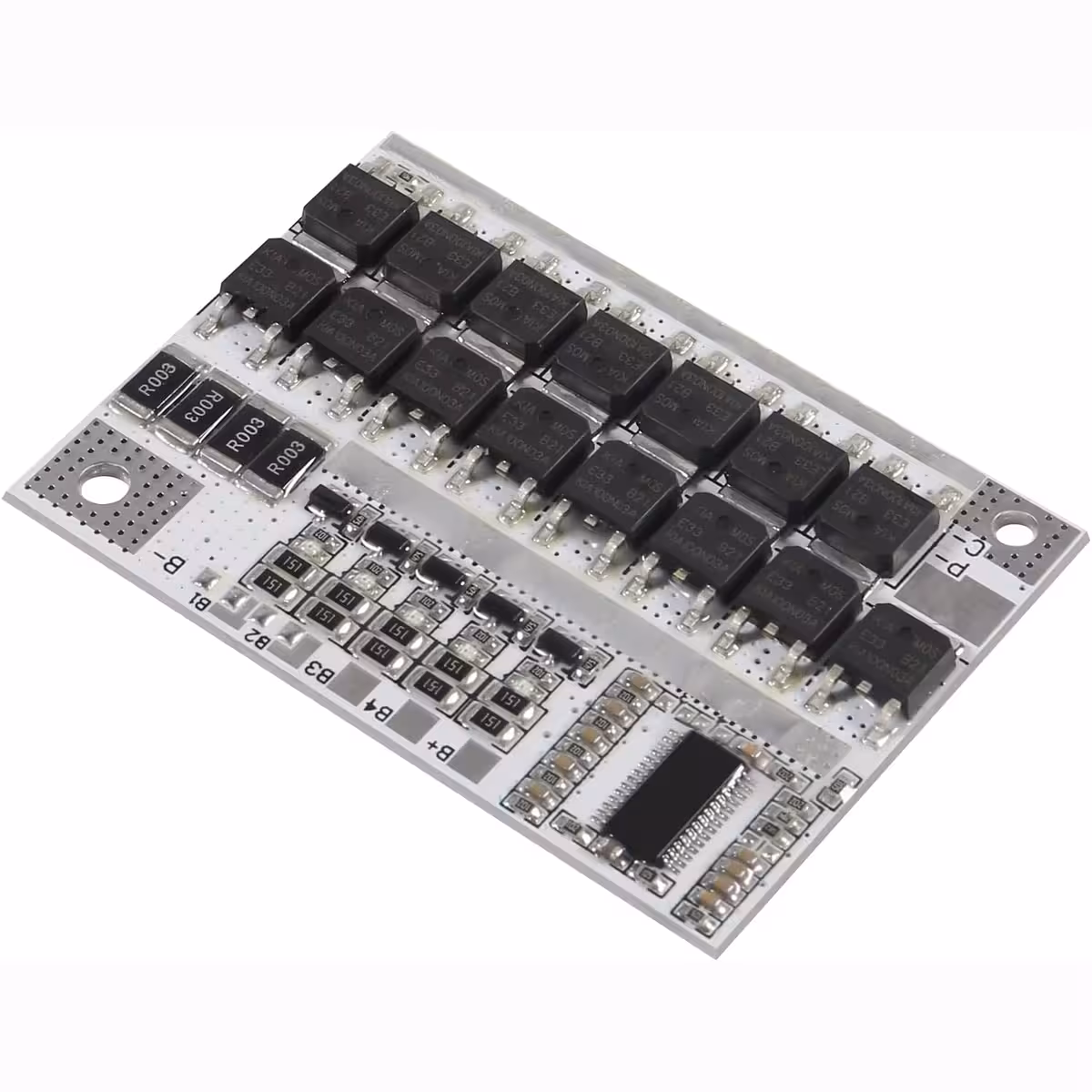

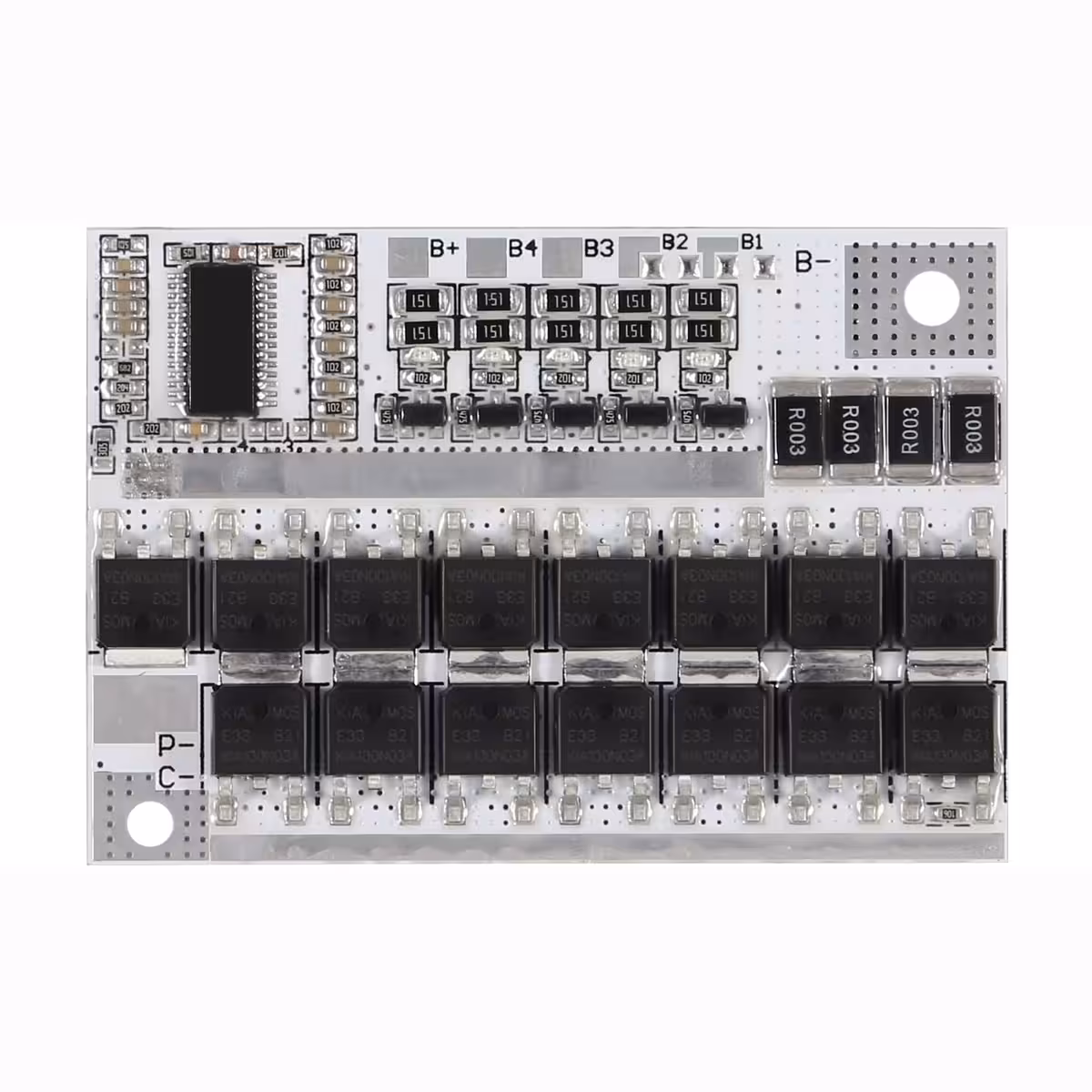

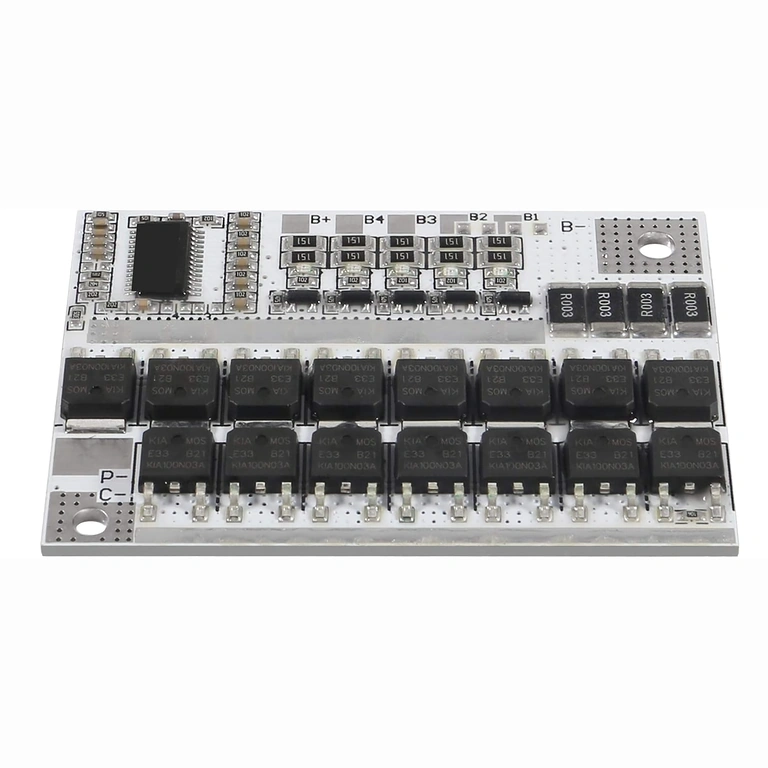

BMS 5S 100A 21V – Proteção total para packs de baterias Li-Ion 18650 de alto desempenho
Se construiu um pack de baterias, sabe que a segurança é fundamental para evitar danos por sobrecarga ou curtos-circuitos inesperados. Um bom BMS 5S 100A 21V atua de forma invisível, intervindo precisamente antes que qualquer problema ocorra. Este módulo monitoriza cada célula individualmente, realiza o equilíbrio automático e corta o circuito em microssegundos caso detete qualquer anomalia.
Nota: O módulo BMS não inclui as células 18650, que devem ser adquiridas separadamente. Compatível também com configurações 3S e 4S.
Por que escolher este modelo? (Vantagens principais):
- 100A de corrente de pico — suporta arranques bruscos em ferramentas elétricas e drones sem desarmar sob esforço.
- Equilíbrio passivo a 60mA — nivela a tensão entre as 5 células em tempo real, garantindo maior longevidade ao pack e capacidade máxima em cada ciclo.
- 4 tipos de proteção simultâneas — sobrecarga, descarga profunda, sobrecorrente e curto-circuito, sempre ativos.

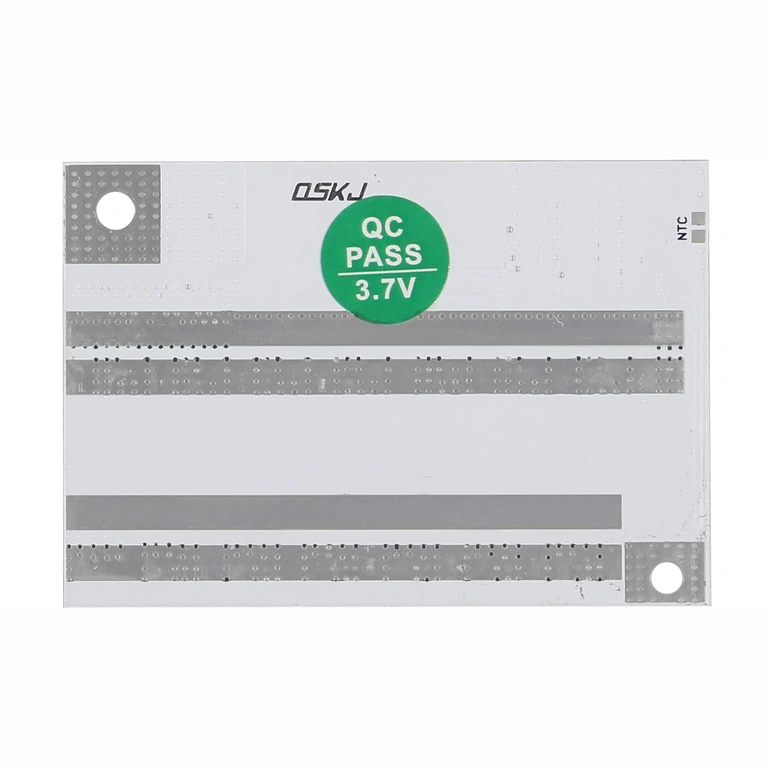

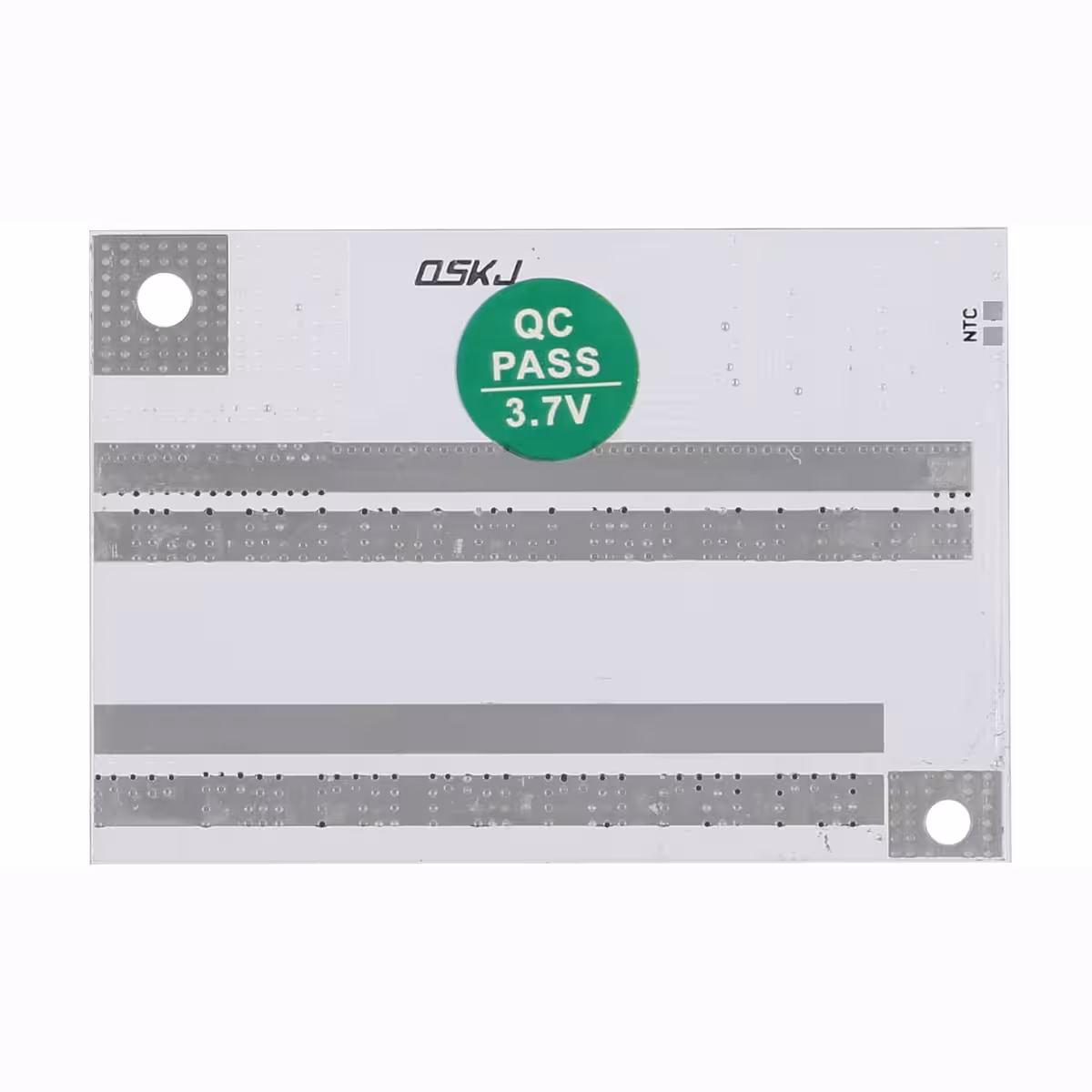

- Perfil compacto de 3.4mm — ideal para caixas com espaço reduzido, projetos de powerbanks DIY ou veículos RC.
- Versatilidade 3S, 4S e 5S — um único módulo que se adapta a projetos de 11.1V, 14.8V ou 21V.
Detalhes e Desempenho

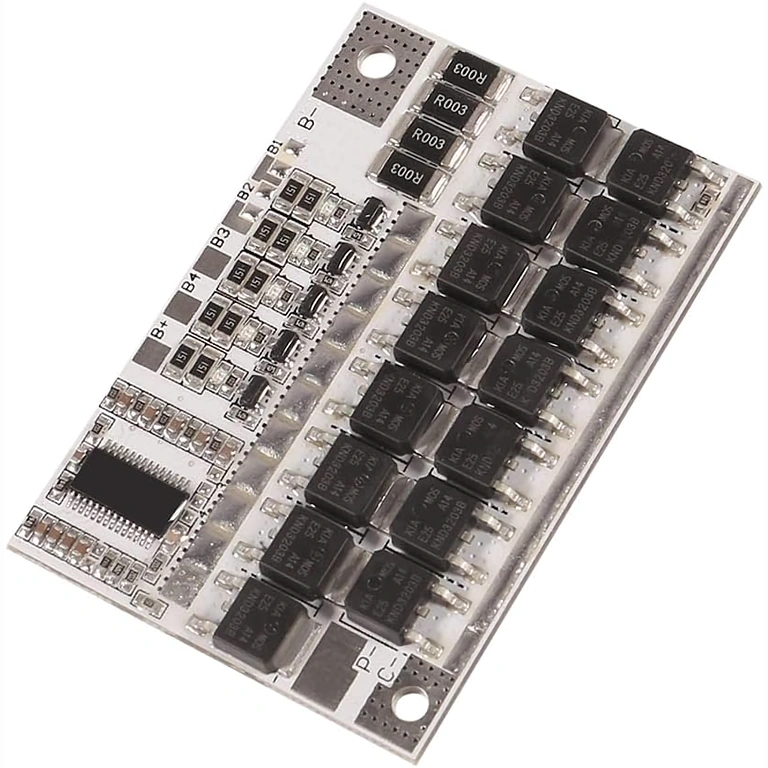

O circuito integra MOSFETs de potência dimensionados para 80A de descarga contínua e 60A de carga contínua — valores que garantem um funcionamento estável na maioria das aplicações sem sobreaquecimento. A tensão de corte por célula está definida para 4.25V na carga e 3.00V na descarga, protegendo a química das baterias Li-Ion contra degradação prematura.
O equilíbrio passivo dissipa o excedente de tensão das células mais carregadas, garantindo que todo o pack atinja o nível ideal de forma uniforme. Resultado: maior capacidade útil e menos ciclos perdidos. A proteção contra curto-circuito atua em microssegundos, oferecendo uma segurança superior a qualquer fusível mecânico.
| Parâmetro | Valor / Detalhe |
|---|---|
| Compatibilidade de baterias | Li-Ion 18650 (configuração 5S) |
| Tensão nominal do pack | 21V (5 x 4.2V) |
| Corrente contínua de carga | 60A |
| Corrente contínua de descarga | 80A |
| Corrente de pico | 100A |
| Tensão máxima por célula | 4.25 ± 0.05V |
| Tensão mínima por célula | 3.00 ± 0.025V |
| Corrente de equilíbrio | 60mA (equilíbrio passivo) |
| Proteção contra curto-circuito | Sim |
| Proteção contra sobrecarga | Sim |
| Proteção contra descarga profunda | Sim |
| Compatível com 3S / 4S | Sim |

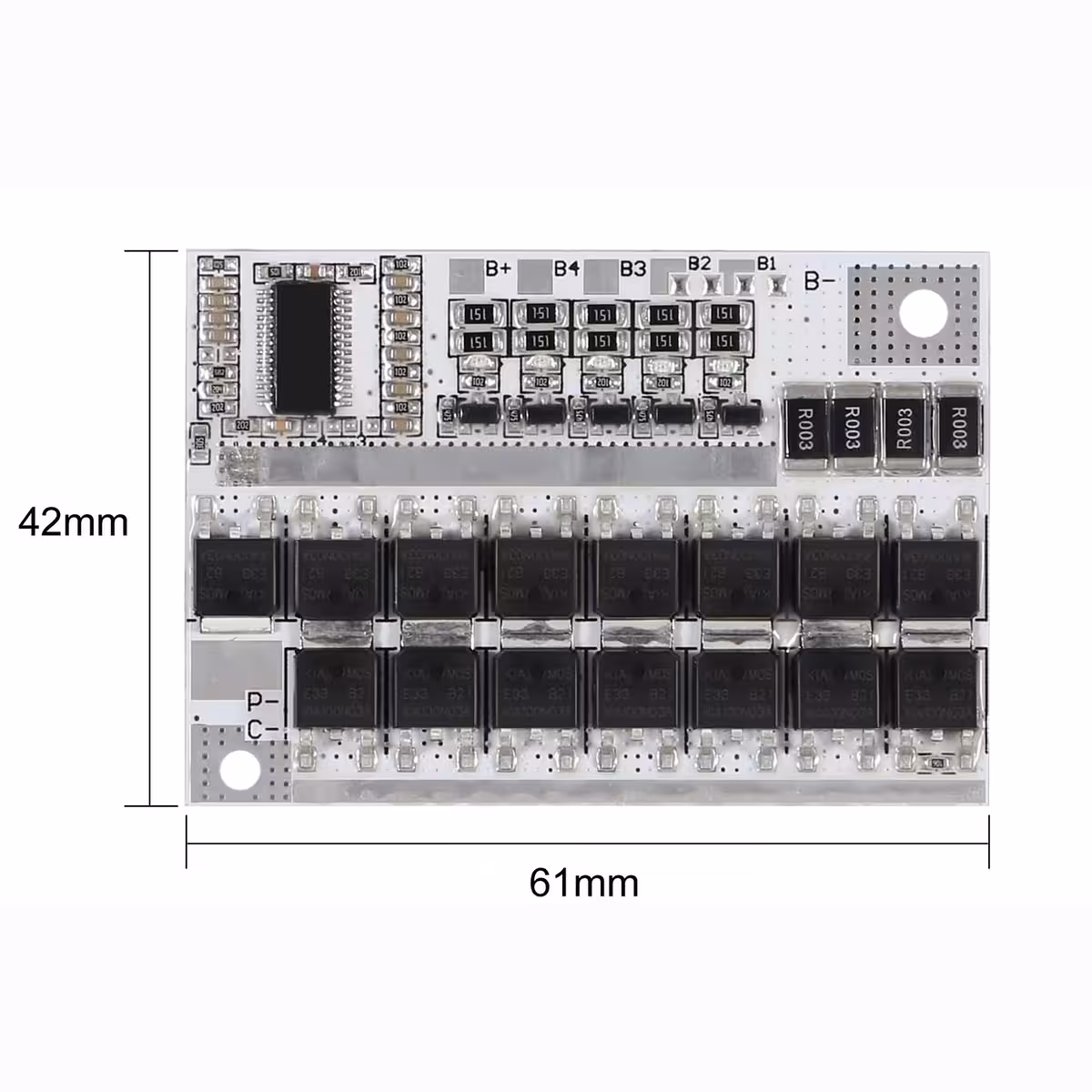

| Dimensões | 62 x 42 x 3.4 mm |
Conteúdo da Embalagem
- 1x Módulo BMS 5S 100A 21V
Perguntas Frequentes
Posso usar este BMS com células Li-Po em vez de Li-Ion 18650?
Tecnicamente sim, uma vez que as Li-Po partilham o mesmo perfil de tensão (3.7V nominal / 4.2V máximo por célula). No entanto, verifique sempre as especificações das suas células antes da ligação, pois algumas Li-Po podem ter limiares ligeiramente diferentes.
O que acontece em caso de curto-circuito na saída?
O módulo deteta a sobrecorrente em microssegundos e desliga automaticamente o circuito de descarga, protegendo tanto as baterias como o dispositivo ligado. Após a resolução da causa, o módulo reinicia automaticamente ou manualmente, dependendo da versão.
Funciona com menos de 5 células em série?
Sim. O módulo suporta configurações 3S (11.1V) e 4S (14.8V), mantendo a proteção completa e o equilíbrio ativo. Não necessita de um módulo diferente para cada configuração.
É necessário um dissipador de calor para correntes elevadas?
Em utilização contínua abaixo de 80A e temperatura ambiente normal, o módulo funciona de forma estável sem refrigeração extra. Se trabalhar frequentemente perto dos 100A de pico, uma boa ventilação ou um pequeno dissipador nos MOSFETs ajudarão a prolongar a vida útil do componente.
Posso carregar e descarregar simultaneamente pelo mesmo conector?

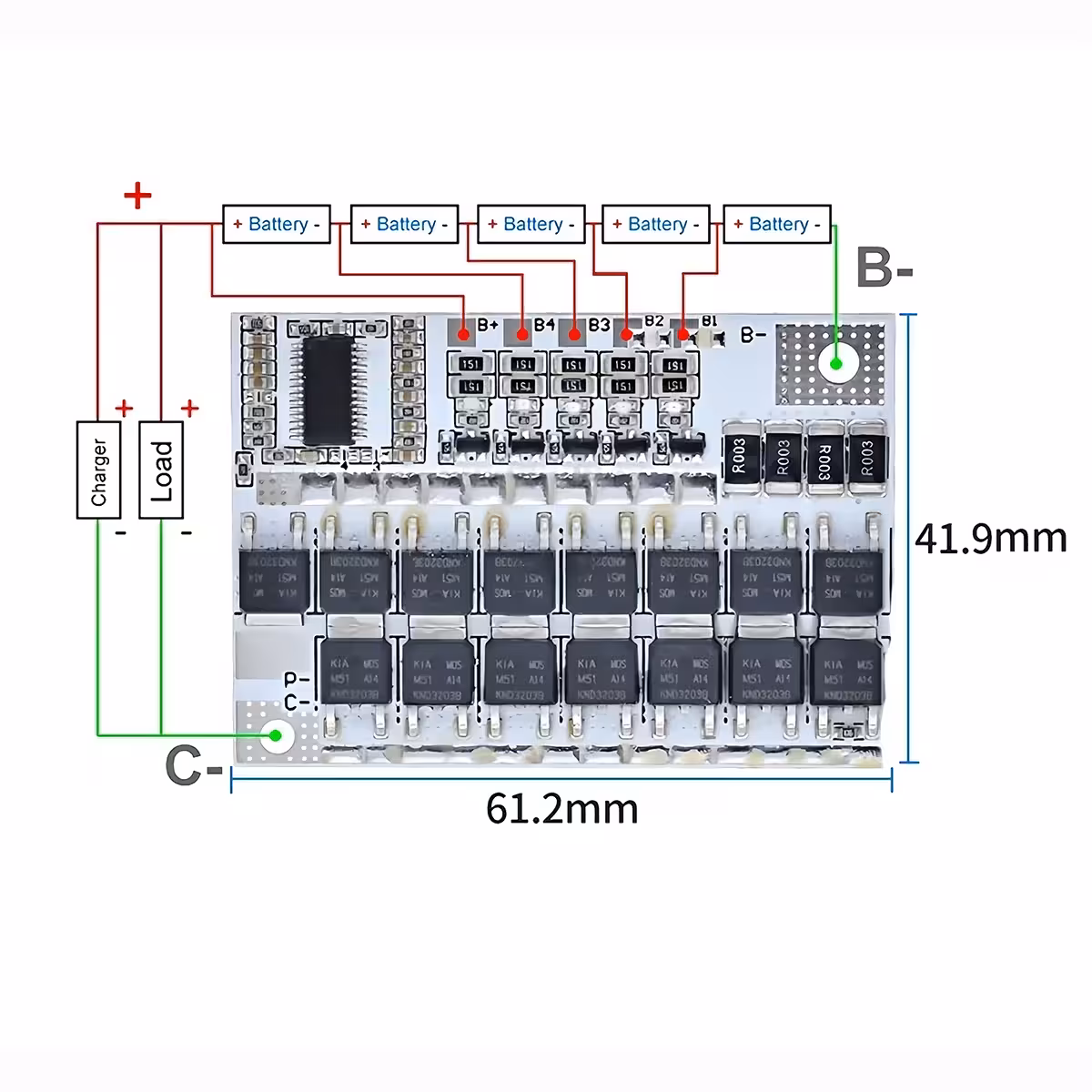

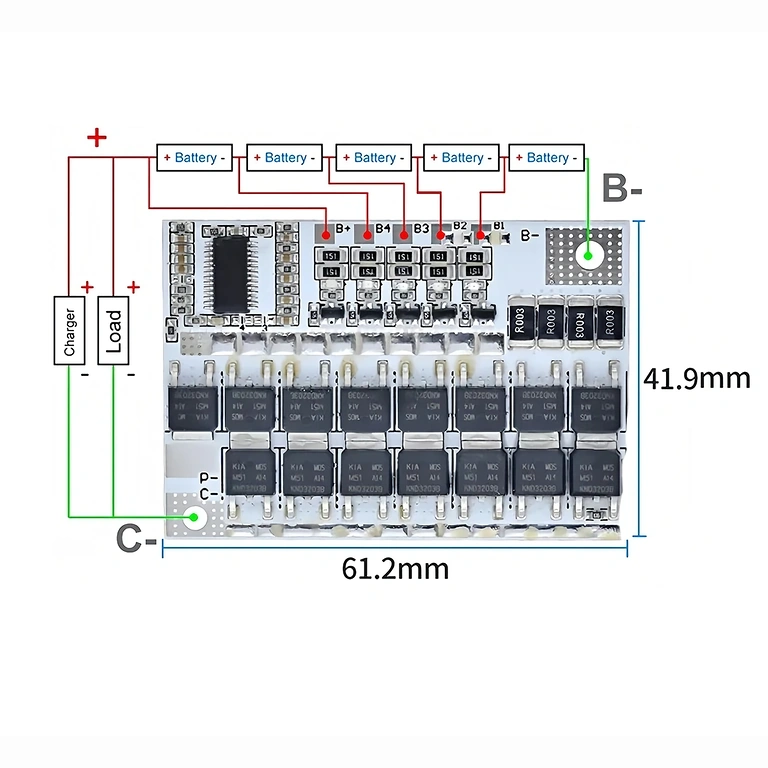

Este modelo utiliza uma configuração de porta comum para carga e descarga. Consulte o esquema de ligação na documentação técnica para garantir a cablagem correta do carregador e da carga no mesmo terminal.
