Módulo BMS 3S 60A – Proteção e Equilíbrio Total para Packs de Baterias Li-Ion 18650 de 14.8V
As baterias sem proteção degradam-se rapidamente. Um pack de iões de lítio (Li-Ion) sem monitorização ativa pode perder entre 30% a 40% da sua capacidade em poucos meses de utilização intensiva. O módulo BMS 3S 60A resolve este problema: monitoriza cada célula individualmente, intervém automaticamente perante qualquer anomalia e mantém o pack equilibrado em cada ciclo de carga.
Nota: O módulo não inclui as baterias 18650. Verifique a tensão nominal do pack antes da instalação. A corrente de 70A é suportada apenas em picos; a corrente contínua máxima recomendada é de 60A.
Por que escolher este modelo? (Principais vantagens):
- 60A contínuos / 70A de pico — suporta motores de elevado consumo sem quedas de tensão ou paragens inesperadas, mesmo em projetos industriais DIY.
- Equilíbrio passivo de 100mA por célula — compensa as diferenças entre células durante o carregamento, evitando o desequilíbrio crónico que reduz drasticamente a autonomia.
- Proteção tripla automática — contra sobrecarga (4.2V ±0.03V), descarga excessiva (3.2V ±0.1V) e curto-circuito, sem necessidade de intervenção manual.

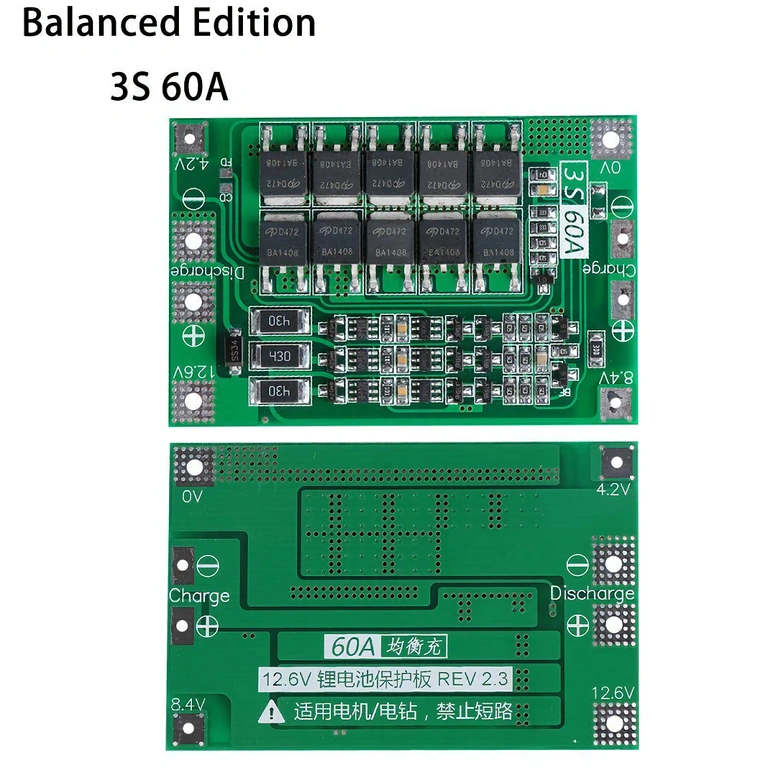

- 10 MOSFETs de potência — oferecem uma resistência interna reduzida e uma dissipação térmica superior em comparação com módulos de 6 MOSFETs, garantindo uma comutação rápida em caso de falha.
- Espessura de apenas 3.4 mm — ideal para espaços reduzidos em berbequins, drones ou carros telecomandados onde os módulos standard não cabem.

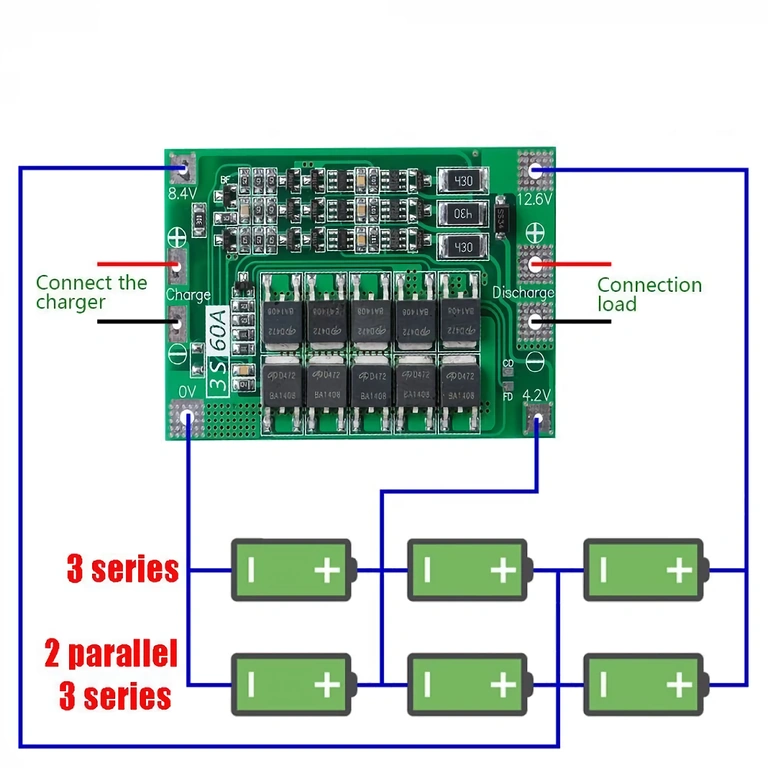

- Porta comum (B- / P- / C-) — permite a ligação simultânea do carregador e da carga, simplificando a cablagem.
Detalhes e Desempenho

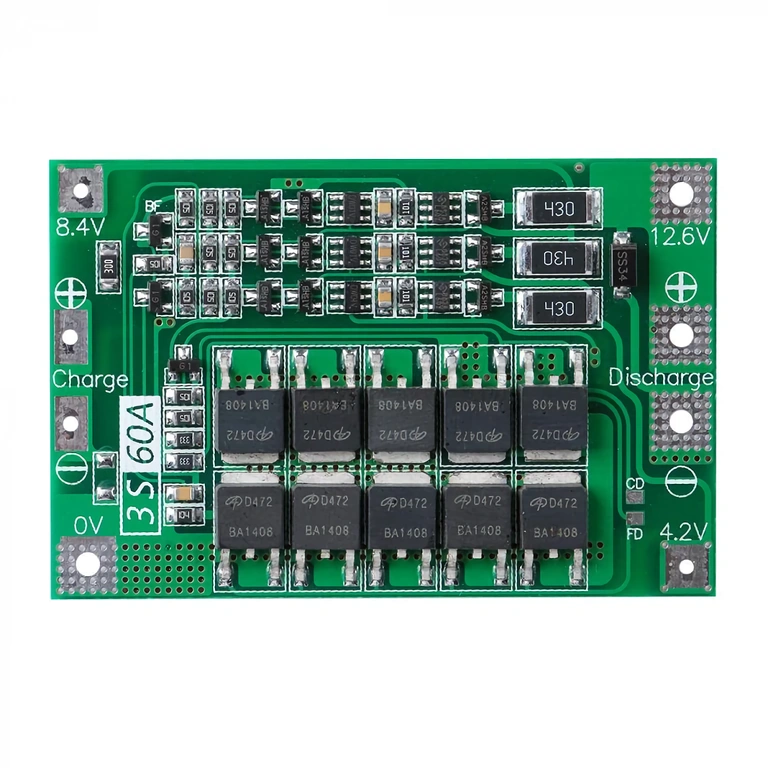

O circuito foi concebido com 10 transístores MOSFET de potência dispostos de forma simétrica, o que reduz a resistência interna total e minimiza as perdas de energia sob carga. Os limiares de proteção estão calibrados de fábrica para a química Li-Ion standard: 4.2V para sobrecarga e 3.2V para descarga excessiva — valores que protegem as células sem comprometer a capacidade útil.
O sistema de equilíbrio passivo atua exclusivamente durante a fase de carga, dissipando o excesso de energia das células mais carregadas através de resistências dedicadas. A corrente máxima de carga aceite é de 15A, sendo compatível com carregadores 3S profissionais. Para correntes de descarga entre 20–30A, o módulo funciona sem necessidade de refrigeração adicional; próximo do limite de 60A, recomenda-se uma ventilação adequada.
| Parâmetro | Valor / Detalhe |
|---|---|
| Configuração da bateria | 3S (Li-Ion 18650) |
| Tensão nominal do pack | 14.8V (carregador: saída de 12.6V) |
| Corrente máxima de carga | 15A |
| Corrente máxima de descarga (contínua) | 60A |
| Corrente máxima de descarga (pico) | 70A |
| Proteção de sobrecarga | 4.2V ± 0.03V por célula |
| Proteção de descarga excessiva | 3.2V ± 0.1V por célula |
| Corrente de equilíbrio | 100mA por célula |
| Número de MOSFETs | 10 |
| Dimensões | 62 × 42 × 3.4 mm |
| Proteção de curto-circuito | Sim (automática, reinício ao remover a carga) |
| Topologia de porta | Porta comum (B- / P- / C-) |
| Aplicações recomendadas | Berbequins, aparafusadoras elétricas, drones, RC, aspiradores robóticos, DIY |
Conteúdo da Embalagem
- 1 × Módulo BMS 3S 60A para baterias Li-Ion 18650
Perguntas Frequentes
Funciona com qualquer bateria 18650, independentemente da capacidade?
Sim. O módulo BMS 3S 60A é compatível com qualquer célula Li-Ion 18650, independentemente da capacidade (mAh). O equilíbrio é mais eficiente se utilizar células do mesmo modelo e capacidade — grandes disparidades entre células tornam o processo de balanceamento mais lento.
O que acontece em caso de curto-circuito?
O módulo deteta o curto-circuito em milissegundos e interrompe automaticamente o circuito de descarga através dos MOSFETs, protegendo a bateria e o dispositivo ligado. A reconexão é feita automaticamente após a remoção da carga defeituosa — não é necessário qualquer reset manual.
Qual a tensão necessária para o carregador?
Para um pack Li-Ion 3S, o carregador deve fornecer exatamente 12.6V na saída — a tensão de carga completa para 3 células em série. Utilize um carregador 3S dedicado com limitação de corrente; um carregador inadequado pode danificar as células, mesmo com o BMS instalado.
É necessário um dissipador de calor para correntes elevadas?
A 20–30A, o módulo funciona sem refrigeração adicional. Se operar próximo do limite de 60A contínuos durante períodos prolongados, fixe um pequeno dissipador de calor nos MOSFETs ou garanta uma ventilação ativa — o calor excessivo prolongado reduz a vida útil dos transístores.
