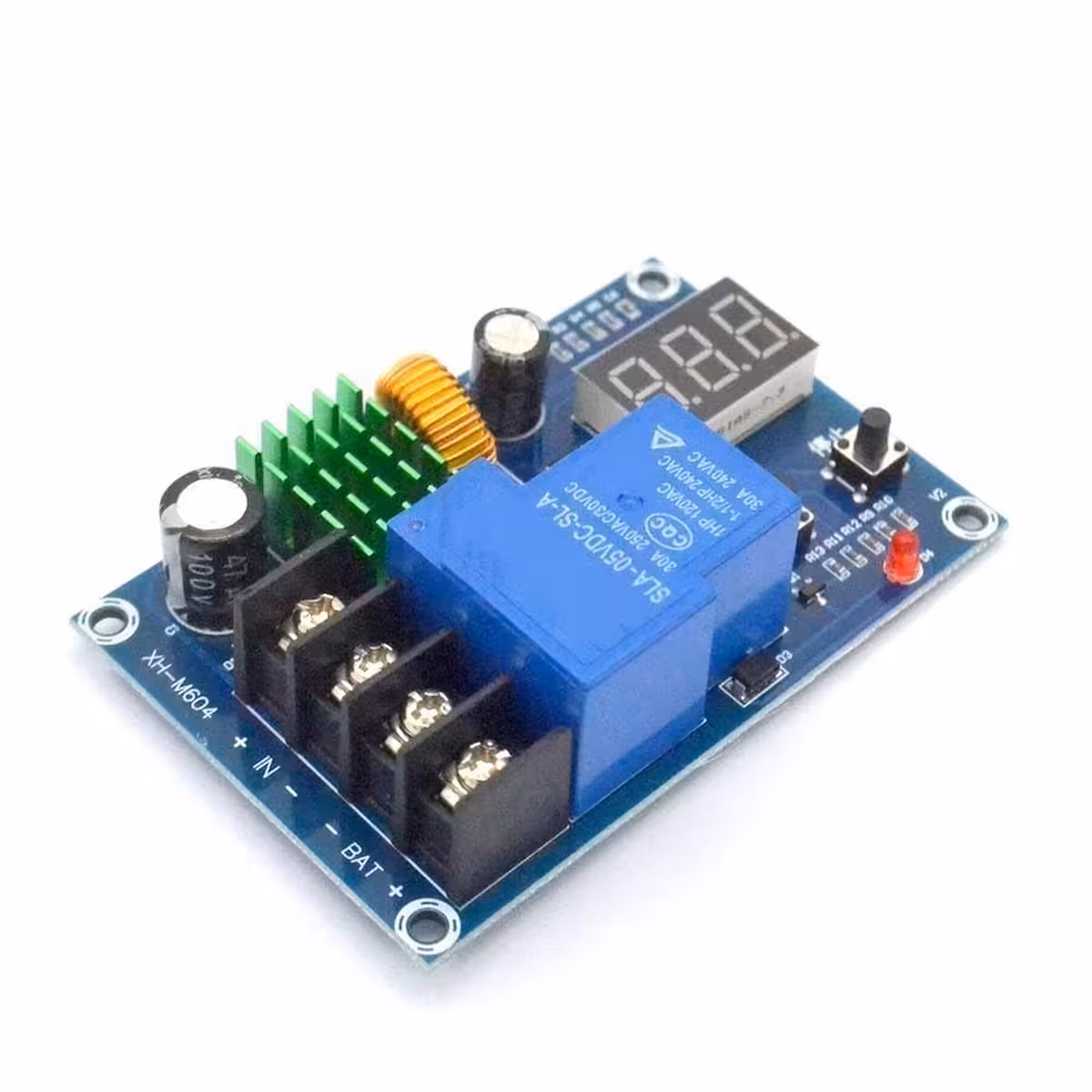

Regulador solar XH-M604 30A — o controlador que prolonga a vida útil da sua bateria em sistemas off-grid
Deixar uma bateria descarregar completamente por diversas vezes pode significar centenas de euros em prejuízos. Num sistema fotovoltaico sem controlo automático, isto pode acontecer a qualquer momento — durante a noite, em dias nublados ou quando o consumo supera a produção. O regulador solar XH-M604 intervém precisamente nesses momentos: interrompe a descarga antes que seja tarde demais e retoma o carregamento assim que a tensão regressa ao patamar definido. Funciona com sistemas de 12V, 24V, 36V, 48V e 60V — um único módulo para praticamente qualquer configuração.
Nota: As tensões de corte (start/stop) devem ser configuradas manualmente de acordo com as especificações do fabricante da bateria utilizada. Os valores de fábrica são meramente indicativos.
Por que escolher este modelo? (Vantagens principais):
- Amplitude de tensão 6V–60V — abrange sistemas de 12V, 24V, 36V, 48V e 60V sem necessidade de adquirir um controlador diferente para cada configuração.
- Corrente nominal de 30A — suporta painéis até 360W a 12V ou 720W a 24V, ideal para instalações em casas de férias ou autocaravanas totalmente equipadas.
- Ecrã LCD com precisão de 0.1V — visualize a tensão da bateria em tempo real e defina os limites com uma precisão superior à dos voltímetros analógicos.
- Compatível com 6 tipos de baterias — Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH e Chumbo-Ácido (AGM/GEL), sem necessidade de adaptadores ou módulos extra.
- Formato ultra-compacto 81×54×18 mm — integra-se facilmente em qualquer caixa de projeto DIY, painel de controlo ou quadro elétrico sem ocupar espaço precioso.
Detalhes e Desempenho
A tecnologia PWM (Pulse Width Modulation) regula a transferência de energia através de impulsos rápidos, reduzindo o stress térmico nas células e prolongando o ciclo de vida do acumulador em comparação com o carregamento direto. Quando a tensão desce abaixo do limite definido no botão START, o controlador ativa automaticamente o fluxo do painel; ao atingir o limite configurado em STOP, interrompe a alimentação e entra em modo de monitorização contínua. O resultado: proteção contra sobrecarga e proteção contra descarga profunda sempre ativas, sem intervenção manual.
| Parâmetro | Valor / Detalhe |
|---|---|
| Modelo | XH-M604 |
| Tensão de entrada | 6V – 60V DC |
| Corrente nominal | 30A |
| Tipo de carregamento | PWM (Pulse Width Modulation) |
| Tensões compatíveis | 12V / 24V / 36V / 48V / 60V |
| Ecrã | LCD digital, precisão 0.1V |
| Potência máxima do painel (12V) | 360W |
| Potência máxima do painel (24V) | 720W |
| Tipos de baterias compatíveis | Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH, Chumbo-Ácido (AGM, GEL) |
| Dimensões | 81 × 54 × 18 mm |
| Aplicações | Sistemas fotovoltaicos, eólicos, autocaravanas, off-grid, projetos DIY |
Instruções de Programação e Utilização
- Prima e mantenha o botão START durante 3 segundos, depois ajuste a tensão na qual o controlador iniciará o carregamento da bateria.
- Prima e mantenha o botão STOP durante 3 segundos, depois ajuste a tensão na qual o carregamento parará automaticamente.
- Para repor os valores de fábrica, prima simultaneamente ambos os botões até que o ecrã apresente “888”.
- Conecte primeiro a bateria aos terminais, depois o painel solar e, por fim, os consumidores (lâmpadas, inversor, bomba, etc.).
- Respeite rigorosamente a polaridade (+/-) e evite expor o módulo à humidade ou a fontes diretas de calor.
Conteúdo da Embalagem
- 1 x Controlador solar XH-M604 com ecrã LCD integrado
Perguntas Frequentes
Posso utilizar o controlador XH-M604 com baterias LiFePO4?
Sim, o módulo é compatível com baterias LiFePO4 (Lítio-Ferro-Fosfato), contudo, deve definir manualmente a tensão de start e stop de acordo com as recomendações do fabricante da bateria (geralmente 13.8V-14.4V para uma bateria de 12V LiFePO4).
Qual a potência máxima do painel solar suportada?
Com uma corrente nominal de 30A, o controlador suporta painéis solares até 360W num sistema de 12V e até 720W num sistema de 24V. Para tensões superiores (48V, 60V), a potência suportada aumenta proporcionalmente.
Funciona também com turbinas eólicas?
Sim, o controlador pode ser utilizado com turbinas eólicas de pequena potência, desde que a tensão de saída da turbina se enquadre no intervalo de 6V-60V DC e exista uma retificação de corrente adequada.
Como protege a bateria contra a descarga profunda?
O controlador monitoriza permanentemente a tensão da bateria e desliga automaticamente os consumidores ou interrompe a descarga ao atingir o limite mínimo definido, prevenindo assim danos irreversíveis nas células.
Posso conectar um inversor diretamente à saída do módulo?
Sim, mas certifique-se de que a potência do inversor não excede a capacidade de 30A do controlador e utilize cabos com secção adequada para evitar o sobreaquecimento das ligações.
Vídeo de apresentação
Galeria de fotos
An* *o*t* –
Equipamento robusto. Mantém a bateria do meu trailer sempre carregada sem perigo de sobrecarga.
