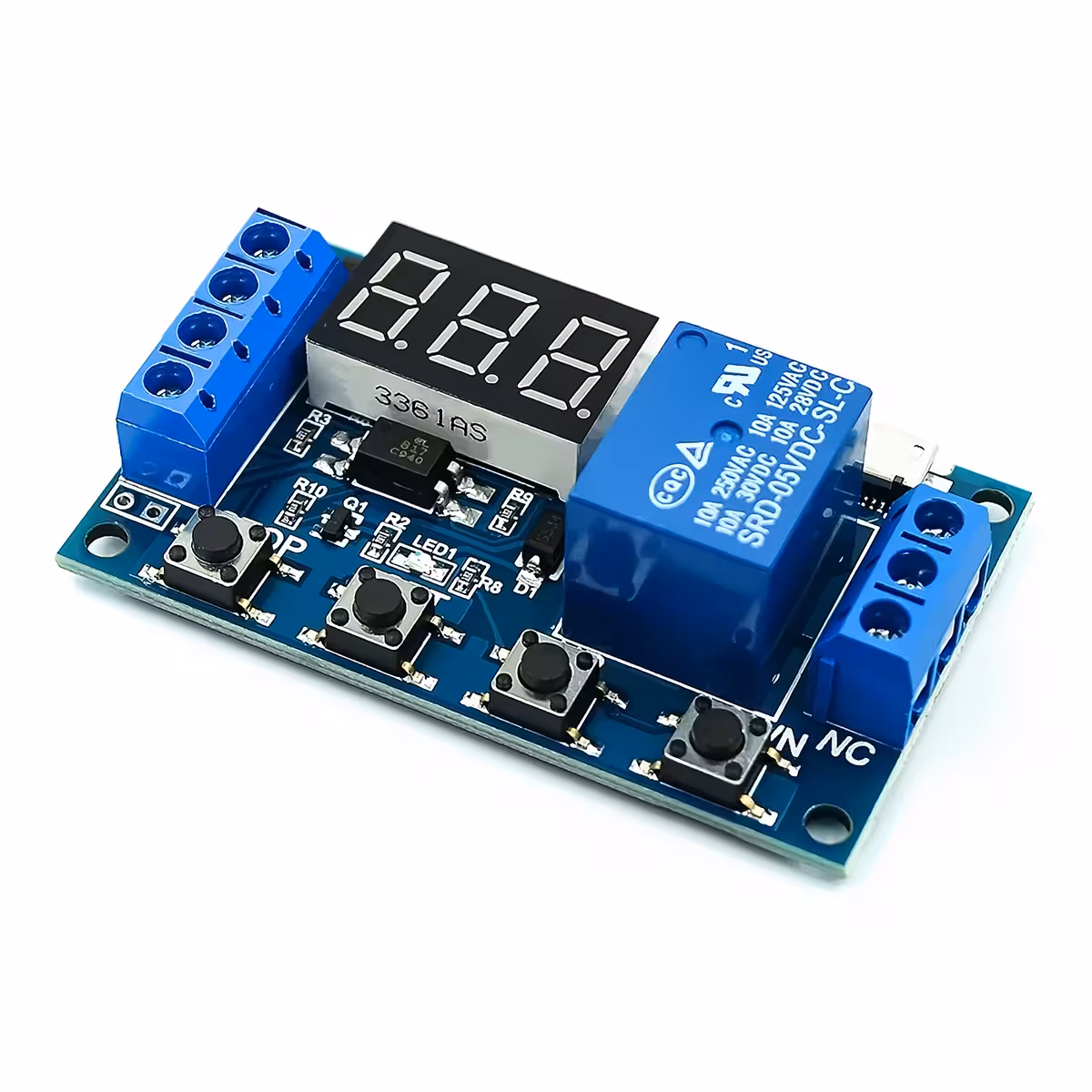

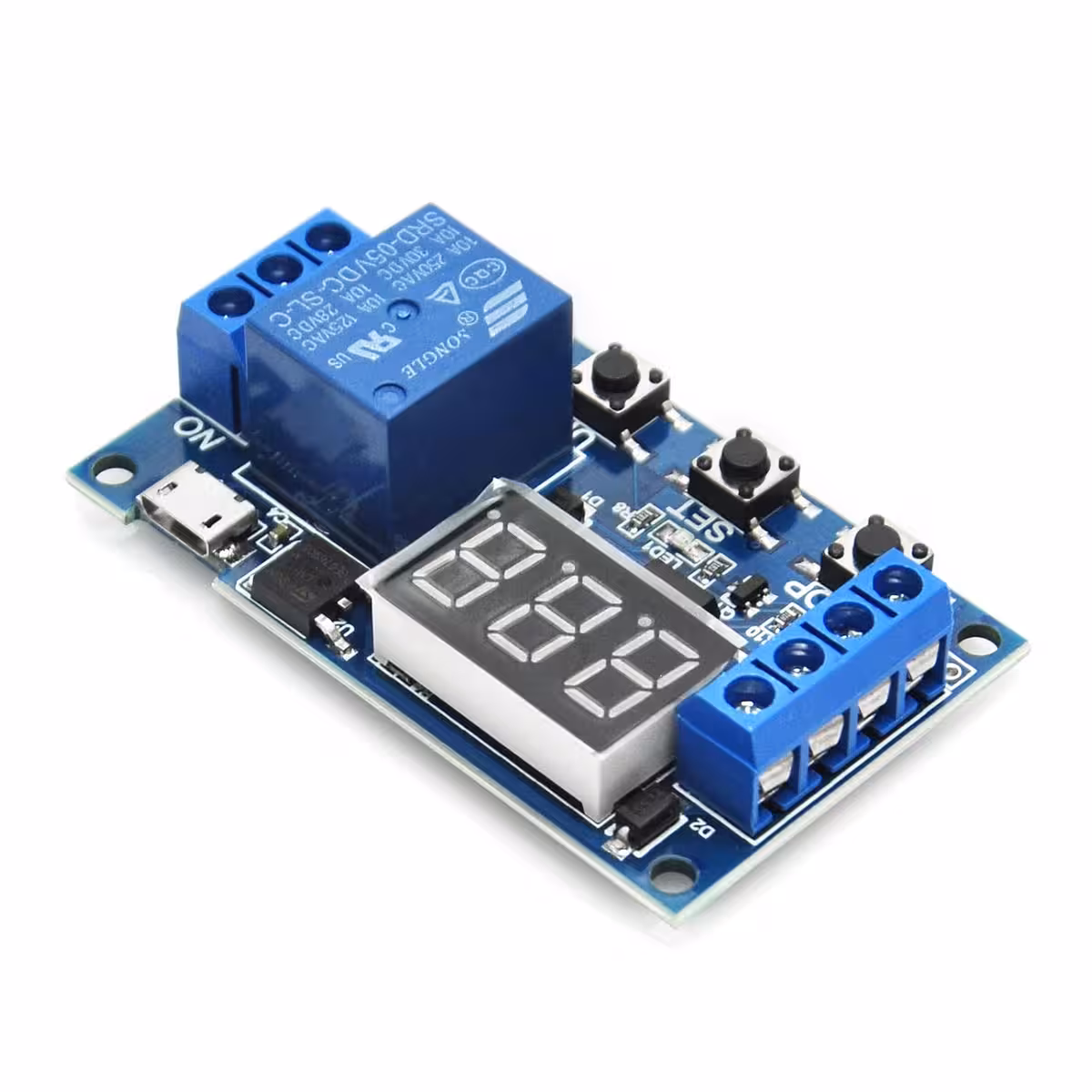

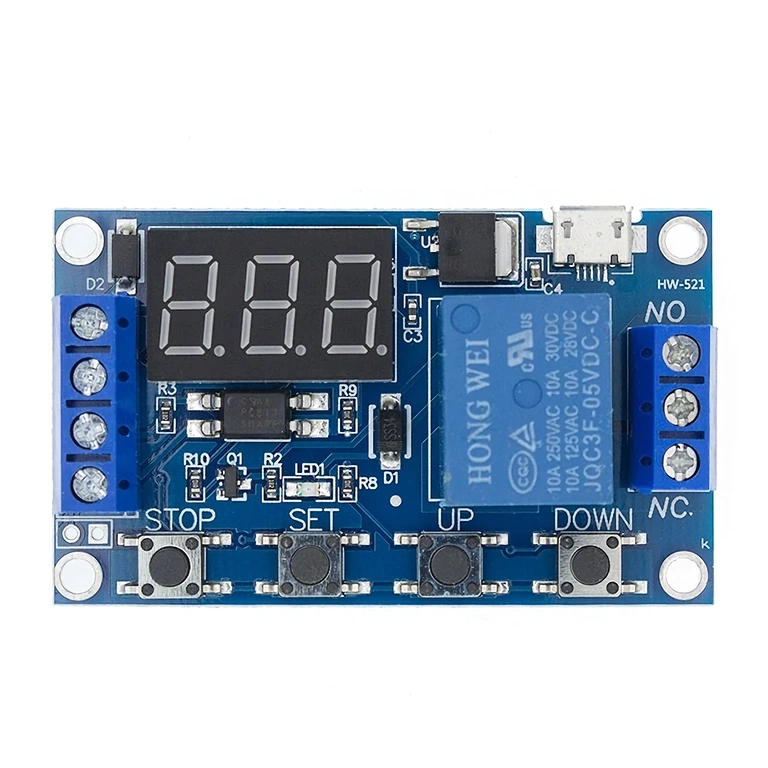

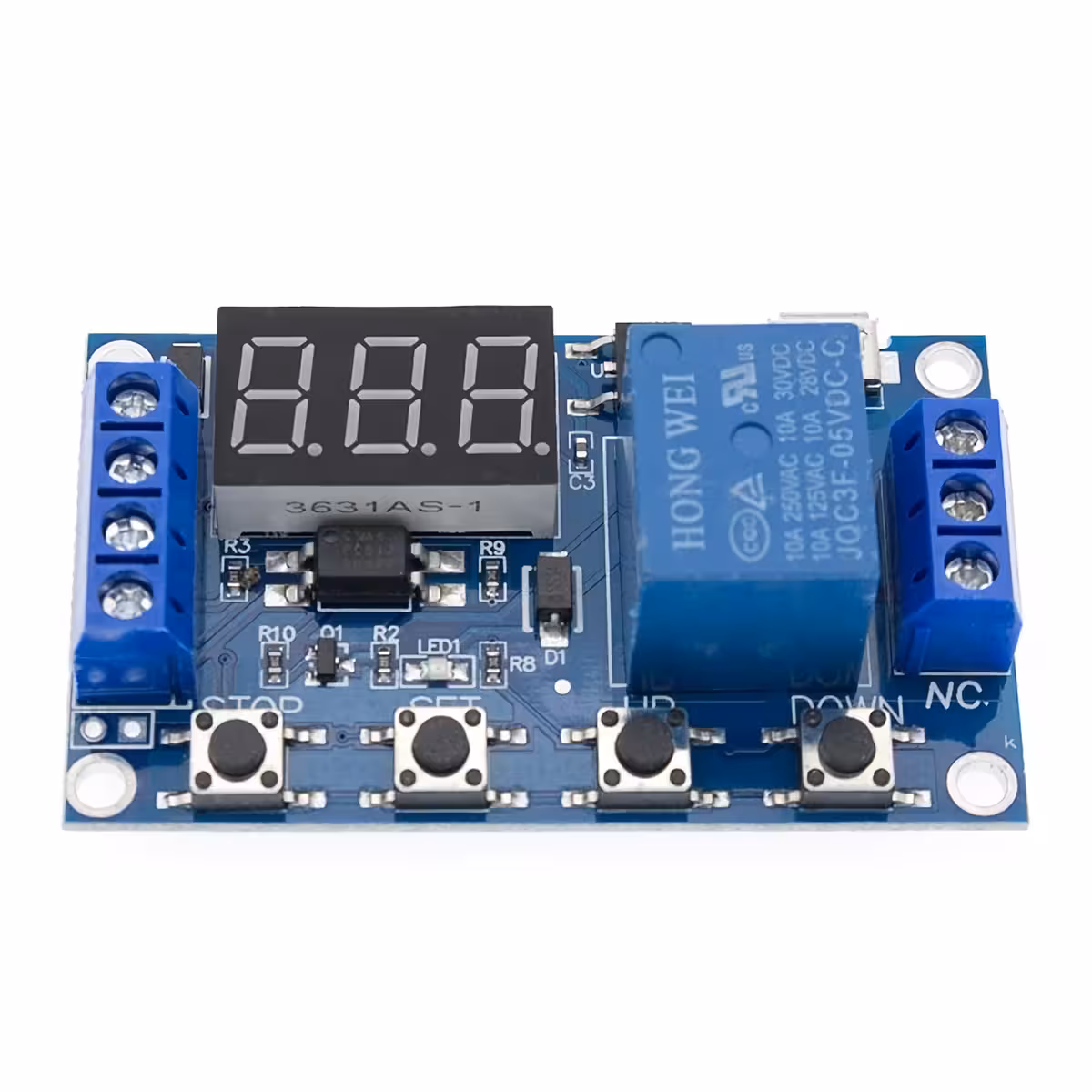

Módulo de relé temporizador programável com ecrã — comutação precisa de 0.1 segundos a 999 minutos
Precisa de ligar uma bomba exatamente 30 segundos após um evento, automatizar um ciclo de ventilação ou disparar um sinal de duração precisa a partir de um Arduino? Sem um temporizador dedicado, acaba por recorrer a soluções improvisadas que falham rapidamente. Este módulo de relé temporizador programável com ecrã resolve o problema de forma profissional, oferecendo quatro modos configuráveis e um intervalo de tempo ajustável de 0.1 segundos até 999 minutos.

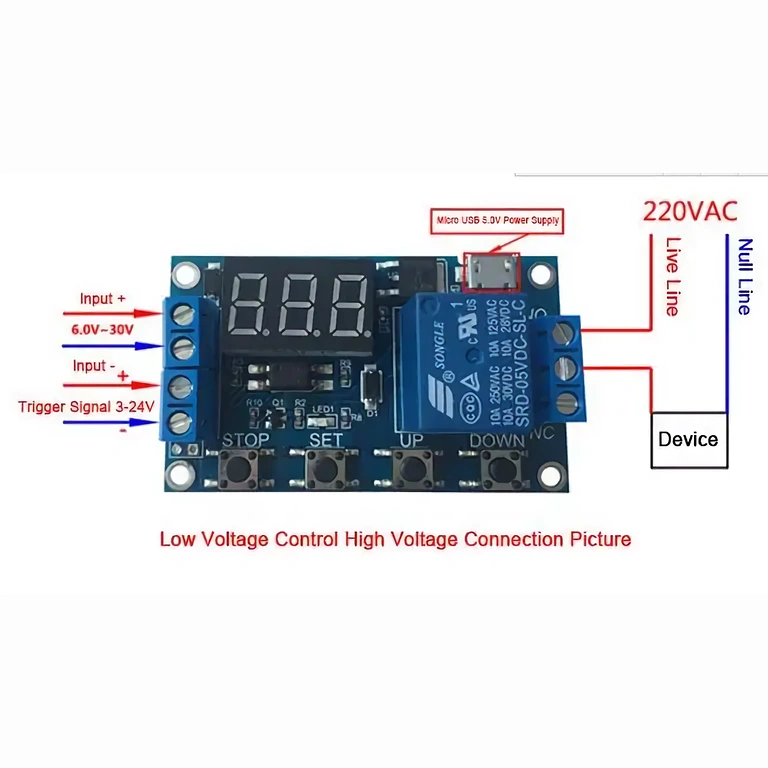

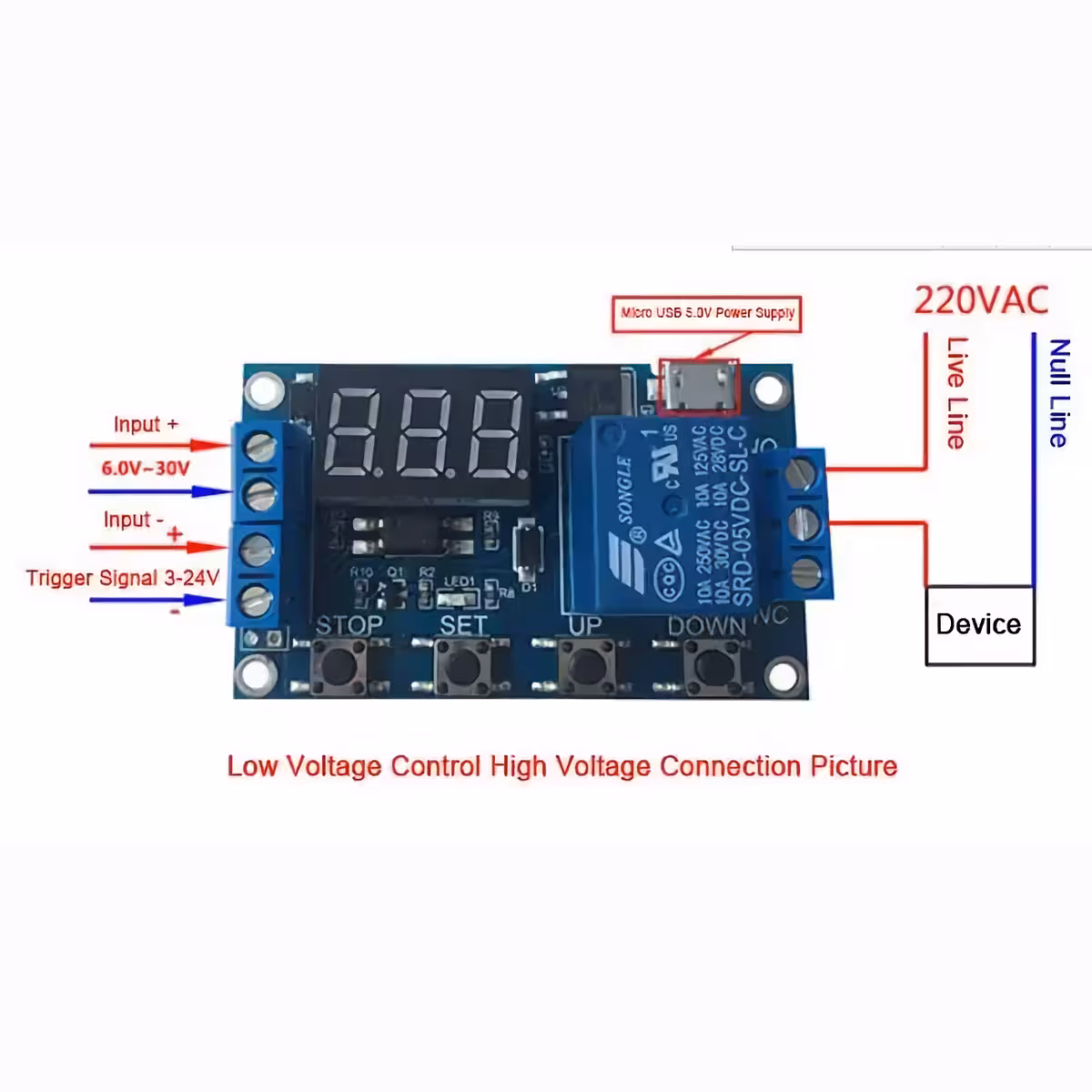

Nota: Os contactos do relé são passivos e expostos. A cablagem em circuitos de 220VAC deve ser realizada por pessoal qualificado.
Porquê escolher este modelo? (Principais vantagens):
- Isolamento por optoacoplador — o circuito de comando e o de potência estão eletricamente separados, protegendo o seu Arduino ou PLC contra picos de tensão de cargas indutivas.
- 4 modos de funcionamento (P1–P4) — desde um simples impulso de duração fixa até ciclos ON/OFF repetitivos com número de repetições configurável, sem necessidade de código adicional.
- Resolução selecionável em três níveis — alterne entre 0.1s, 1s e 1min com um simples toque, sem perder as restantes definições.
- Ecrã digital com contagem bidirecional — visualize em tempo real o tempo decorrido ou restante, além do indicador de estado do relé.
- Memória permanente — todas as configurações são guardadas automaticamente, mantendo-se após qualquer falha ou corte de energia.

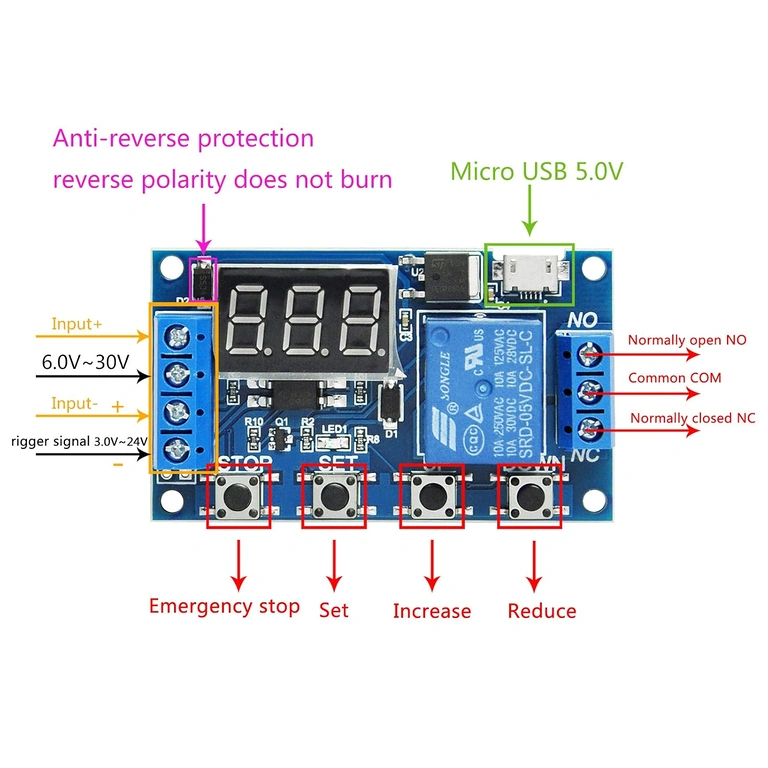

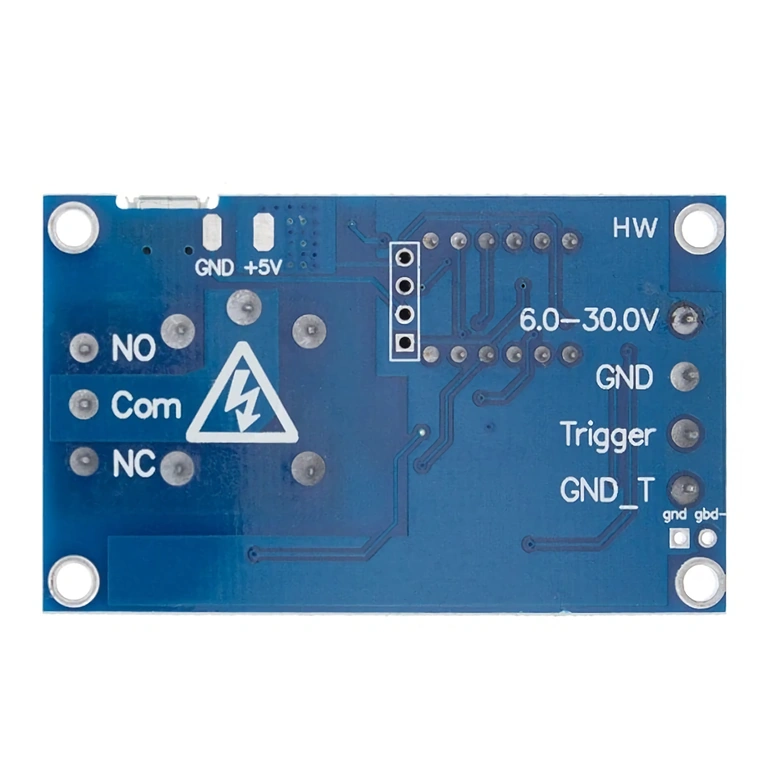

- Alimentação dupla — ligue via MicroUSB 5V (a partir de um power bank ou carregador) ou através de terminais para 6–30V DC, ideal para integração em quadros industriais.

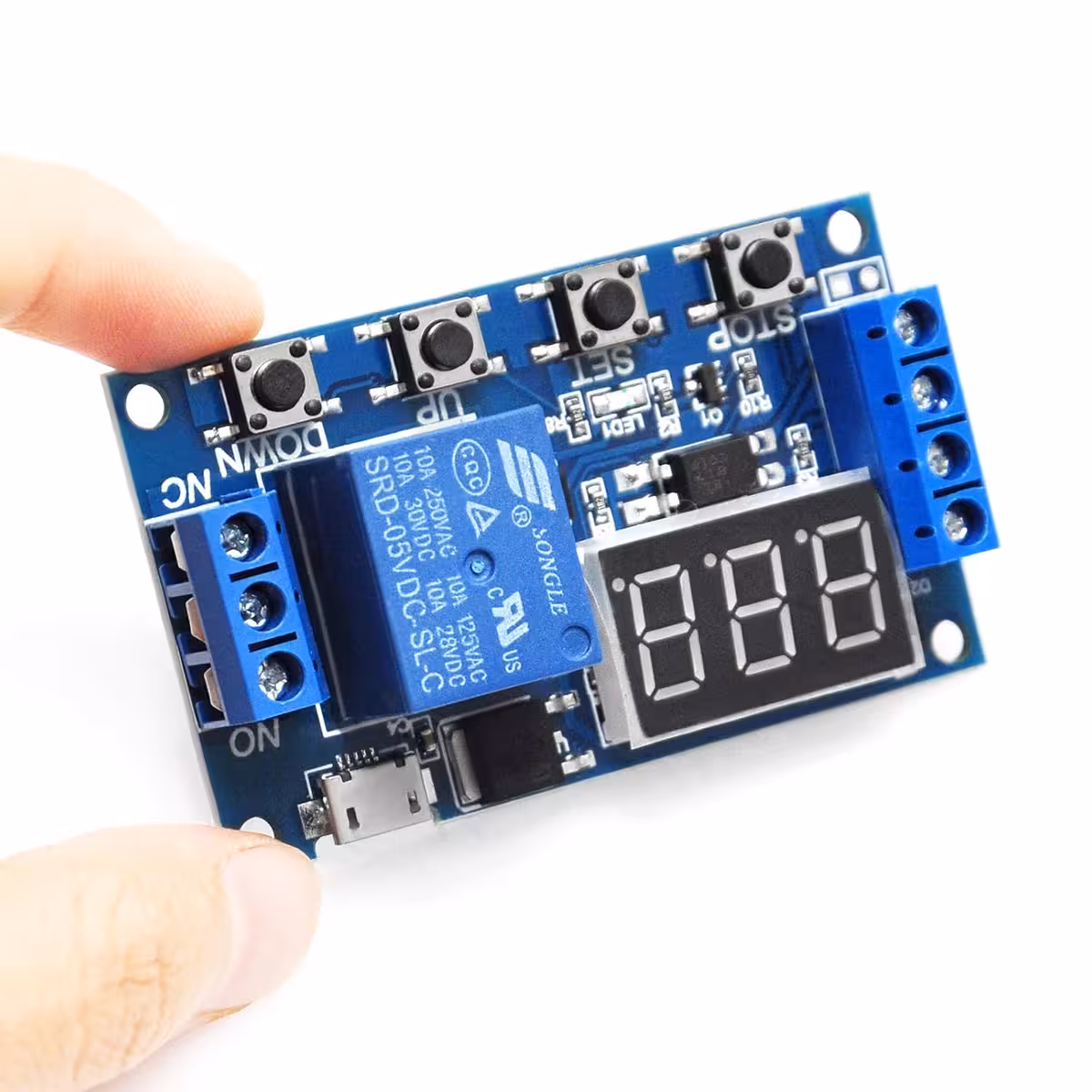

- Design compacto (62 × 38 × 17 mm) — cabe facilmente em qualquer caixa de projeto DIY ou painel de controlo sem ocupar espaço desnecessário.
Detalhes e Desempenho
O relé de 5A suporta cargas até 30V DC ou 220V AC — ideal para pequenos motores, bombas, válvulas solenoides ou equipamentos domésticos de potência média. O isolamento por optoacoplador é fundamental em ambientes com ruído elétrico elevado, garantindo que o seu microcontrolador não é afetado por picos de tensão gerados pela carga comutada.
Os quatro modos programáveis (P1–P4) cobrem diversos cenários sem exigir lógica externa. O parâmetro LOP no modo P3 controla o número de ciclos ON/OFF — definido como 0, o ciclo é infinito. O botão STOP funciona como paragem de emergência instantânea, independentemente do estado do temporizador.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tensão de alimentação | 5V MicroUSB ou 6–30V DC (terminais) |
| Sinal de disparo (trigger) | High Level 3–24V DC |
| Tipo de isolamento | Optoacoplador |
| Corrente máxima de comutação | 5A a 30V DC ou 220V AC |
| Intervalo de tempo ajustável | 0.1 s – 999 min |
| Resolução de tempo | 0.1 s / 1 s / 1 min (via posição decimal) |
| Modos de funcionamento | P1 – Pulse ON, P2 – Delay then ON, P3 – Loop ON/OFF, P4 – Hold then Delay |
| Ecrã | Digital, contagem crescente/decrescente + indicador de estado |
| Memória de parâmetros | Permanente (mantida após corte de energia) |

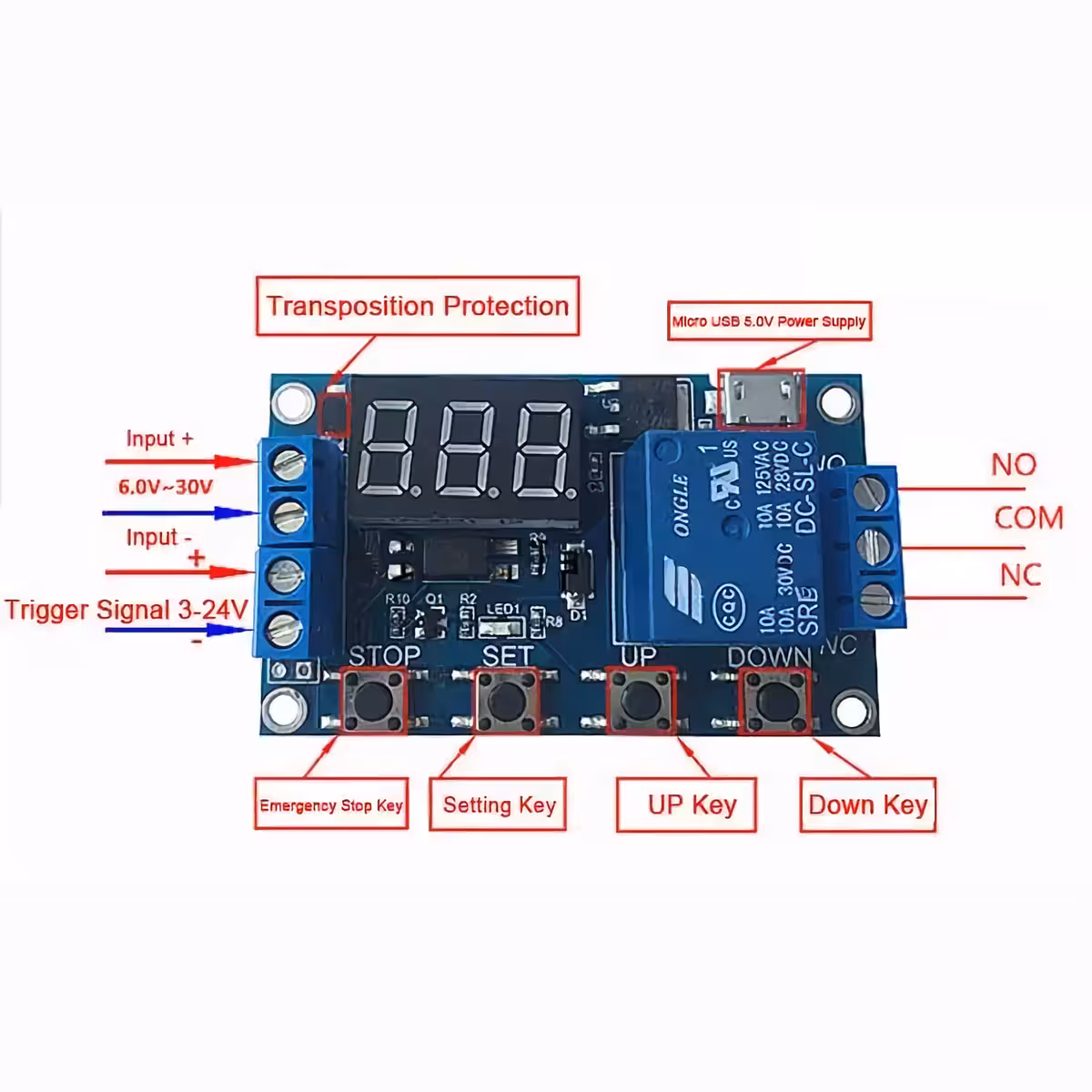

| Botões de controlo | SET / UP / DOWN / STOP |
| Dimensões | 62 × 38 × 17 mm |
Instruções de Programação e Utilização

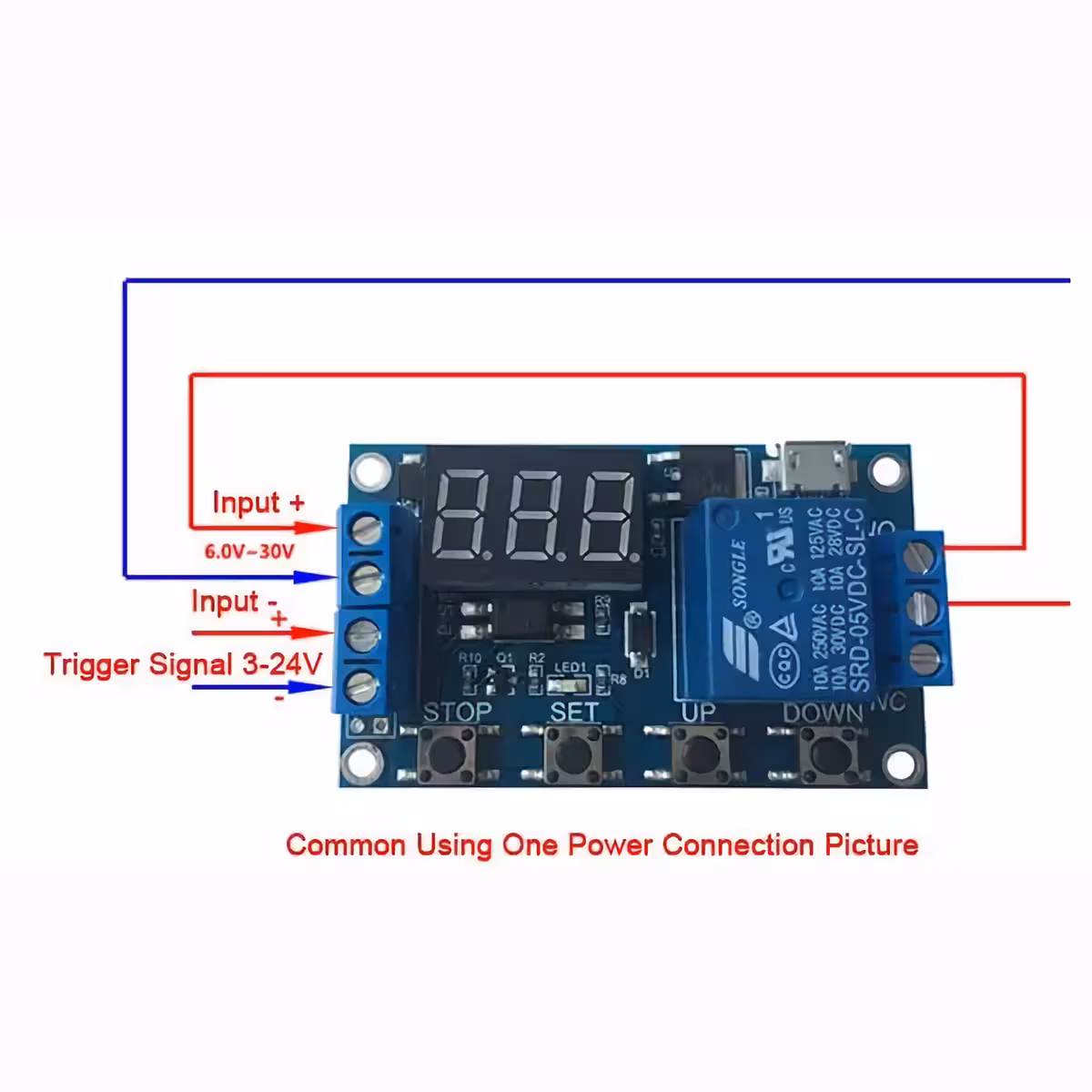

- Ligue a alimentação: 5V MicroUSB ou 6–30V DC nos terminais. O ecrã acende-se imediatamente.
- Mantenha o botão SET pressionado durante 2 segundos para aceder ao menu de seleção de modo.
- Use os botões UP e DOWN para navegar entre os modos P1, P2, P3 e P4. Pressione brevemente SET para aceder aos parâmetros (OP, CL, LOP).
- Para alterar a resolução temporal, pressione brevemente o botão STOP no menu de configuração — a vírgula decimal desloca-se entre 0.1s / 1s / 1min. Exemplo: o valor 03.2 corresponde a 3.2 segundos.
- Após definir os valores, mantenha SET pressionado durante 2 segundos para guardar a configuração e regressar ao ecrã principal.
- O botão STOP no ecrã principal permite ligar/desligar o relé manualmente, servindo como paragem de emergência.
Conteúdo da Embalagem
- 1× Módulo relé temporizador programável com ecrã digital

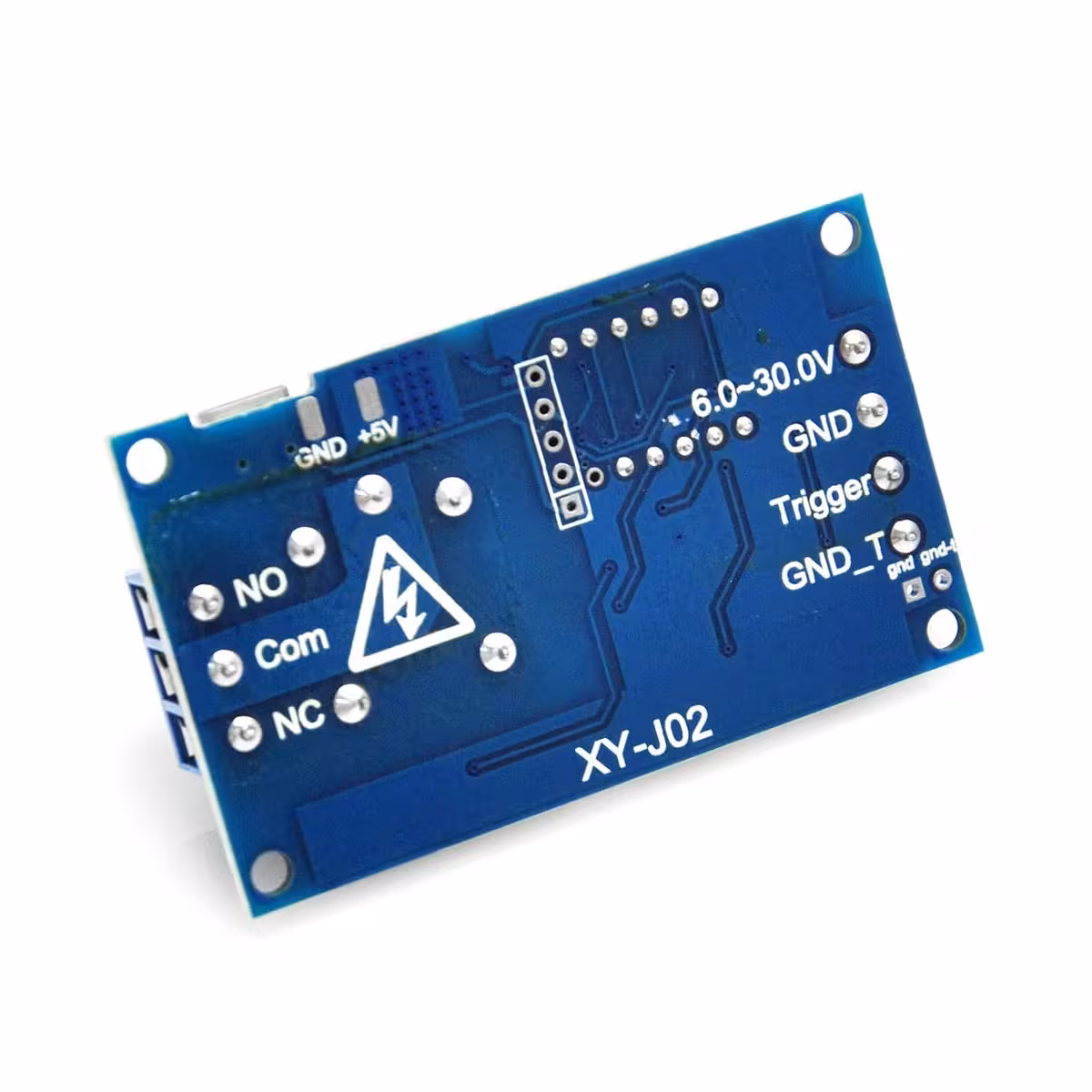

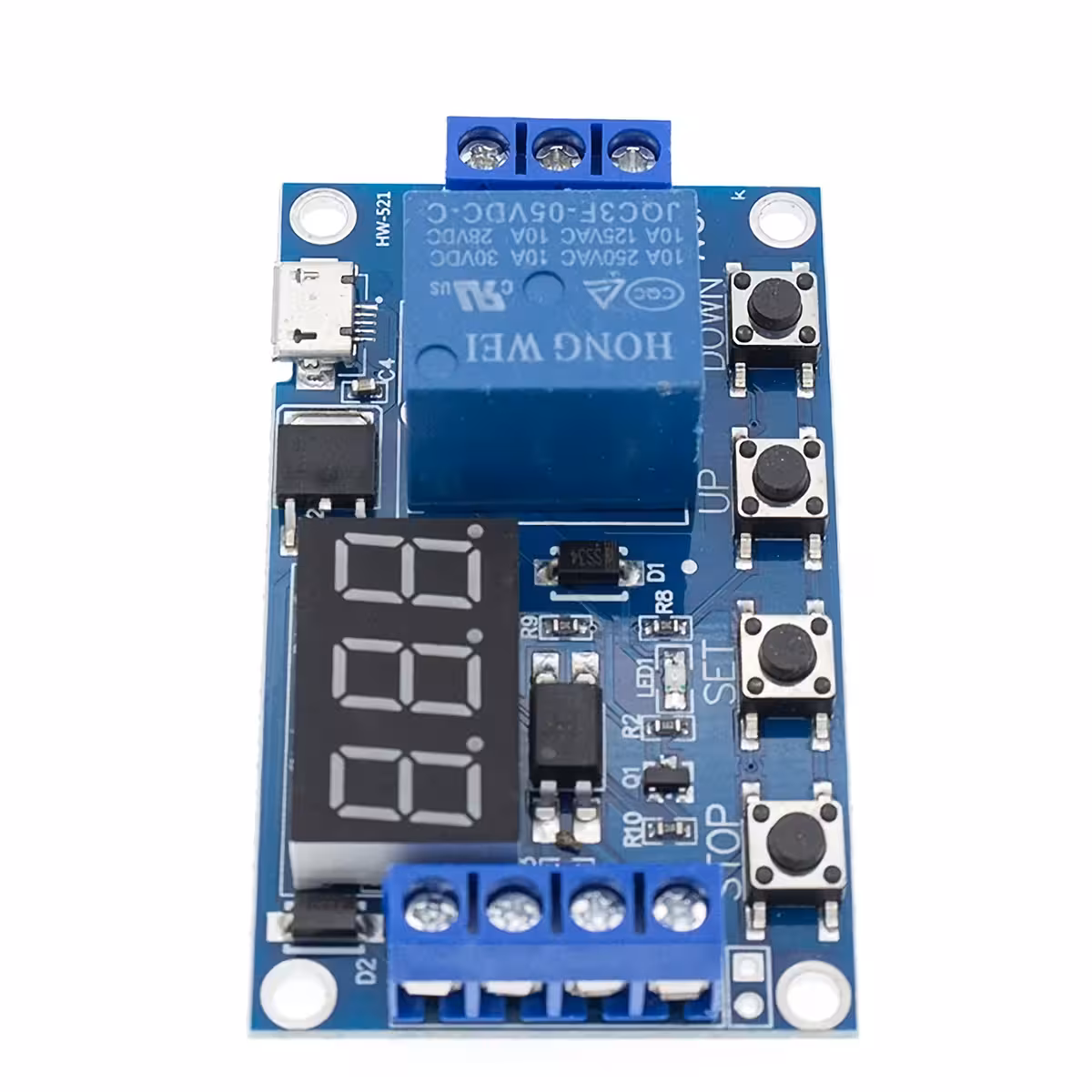

- Terminais para alimentação e saída de relé (montados na placa)
- Porta MicroUSB para alimentação alternativa 5V
Perguntas Frequentes
Posso alimentar o módulo diretamente a partir de um power bank via MicroUSB?
Sim. A porta MicroUSB funciona a 5V standard, permitindo alimentar o módulo com qualquer power bank ou carregador de telemóvel, sendo ideal para testes rápidos ou projetos portáteis.
Que cargas pode o relé comutar em segurança?
O relé suporta até 5A a 30V DC ou 220V AC. Para motores ou bombas com corrente de arranque elevada, recomendamos a utilização de um contactor externo; o relé do módulo servirá apenas como sinal de comando.
Um pino de 3.3V de um ESP32 pode disparar o módulo?
Sim. A entrada de trigger aceita sinais High Level entre 3V e 24V DC, permitindo a ligação direta a pinos de 3.3V ou 5V de Arduino, ESP32 ou Raspberry Pi sem necessidade de circuitos adicionais.
O que acontece às definições se houver um corte de energia?
Nada se perde. O módulo possui memória permanente, garantindo que o modo selecionado e os tempos configurados permanecem guardados após qualquer reinício.
Como funciona o modo P3 e como limito o número de ciclos?
O modo P3 executa um ciclo automático ON/OFF repetido. O parâmetro LOP define o número de repetições — se for definido como 0, o ciclo é infinito. O P3.1 inicia com trigger externo, enquanto o P3.2 inicia automaticamente ao ligar a alimentação.
