Contador digital de impulsos ZX-5DK – autonomia total e instalação rápida em 10 minutos
Precisa de registar ciclos, rotações ou passagens sem ter de passar cabos de alimentação por todo o painel? O ZX-5DK é o contador digital de impulsos que funciona de forma totalmente autónoma com uma única pilha AA — sem transformadores, sem fontes de alimentação externas e sem complicações. O sensor magnético Reed M12 está incluído no pacote, juntamente com o íman e acessórios de montagem, pronto a utilizar.
Nota: A pilha tipo AA (R6) não está incluída. O dispositivo conta apenas de forma crescente (00000–99999). Para contar impulsos provenientes da rede 220–240V AC, deverá ligar o contacto seco de um relé auxiliar.
Por que escolher o contador ZX-5DK? (Principais vantagens):
- Autonomia de 1 a 2 anos com uma pilha AA — sem necessidade de fonte de alimentação externa ou alterações no quadro elétrico.
- Kit de sensor Reed M12 completo — inclui íman de disco 12×3 mm, suporte metálico e porcas de fixação.
- Visor de 5 dígitos com caracteres de 18 mm — excelente legibilidade à distância, mesmo em ambientes com iluminação reduzida.
- Até 30 impulsos por segundo — ideal para aplicações dinâmicas como bobinagem, embalamento ou máquinas CNC.
- Imune a ruído eletrónico — regista no flanco negativo do sinal, evitando contagens falsas causadas por interferências.
- Montagem rápida em painel standard 35×61 mm — profundidade de apenas 31 mm e moldura discreta de 3 mm, integrando-se perfeitamente.
- Compatível com relés e contactos de fim de curso — não está limitado ao sensor incluído, podendo ligar qualquer contacto seco.
Detalhes e Desempenho
A caixa em policarbonato branco combina resistência mecânica com um aspeto profissional, ideal para painéis de controlo. Com um índice de proteção IP40, é adequado para ambientes industriais controlados, como linhas de produção, zonas de embalamento ou pontos de controlo de acessos.
O sensor com ampola Reed M12 possui uma secção roscada de 40 mm, permitindo um ajuste preciso da distância ao íman em suportes metálicos. O cabo de 100 cm oferece flexibilidade na instalação. O íman de disco de 12×3 mm aciona o sensor a cada passagem, gerando o impulso de contagem no flanco negativo — um mecanismo simples, fiável e sem peças móveis eletrónicas.
O painel frontal dispõe de um botão POWER (pressão prolongada para ligar/desligar) e um botão RESET com contacto dedicado. A substituição da pilha é feita sem ferramentas, deslizando a tampa traseira.
| Parâmetro | Valor / Detalhe |
|---|---|
| Alimentação | Pilha tipo AA – R6 (não incluída) |
| Duração da pilha | 1–2 anos |
| Visor | 5 dígitos, caracteres de 18 mm |
| Intervalo de contagem | 00000 – 99999 |
| Frequência máxima de impulsos | 30 impulsos/segundo |
| Temperatura de funcionamento | 0°C – 60°C |
| Material da caixa | Policarbonato branco |
| Grau de proteção | IP40 |
| Abertura de montagem no painel | 35 × 61 mm |
| Profundidade de montagem | 31 mm |
| Altura do perfil frontal | 3 mm |
| Dimensões da moldura | 37 × 63 mm |
| Comprimento do cabo do contador | 100 cm |
| Tipo de sensor | Magnético Reed, M12, Ø 12 mm |
| Comprimento do sensor | 58 mm |
| Secção roscada do sensor | 40 mm |
| Comprimento do cabo do sensor | 100 cm |
| Dimensões do íman de disco | 12 × 3 mm |

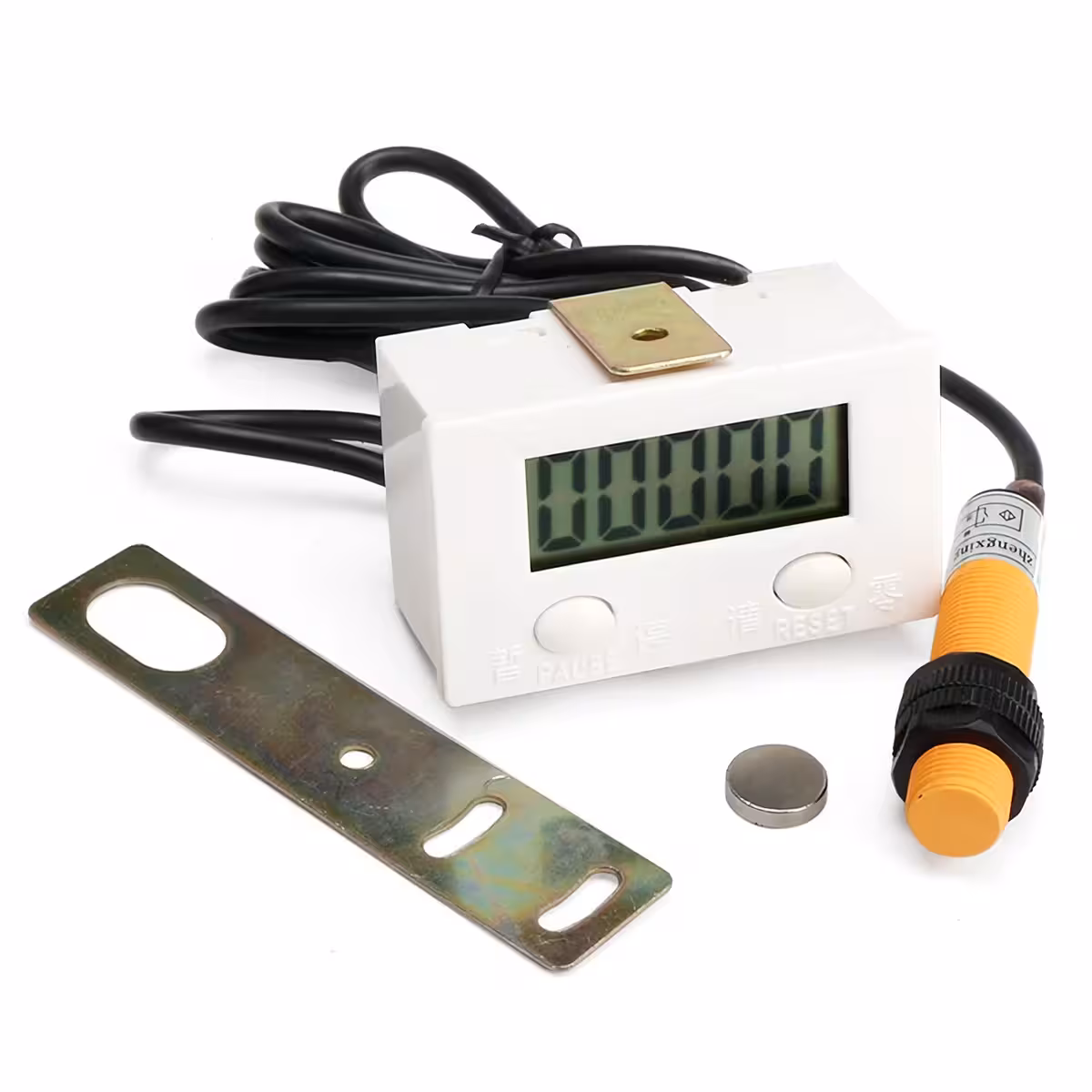

Conteúdo da Embalagem
- Contador digital de impulsos ZX-5DK
- Sensor magnético Reed (M12, Ø 12 mm) com cabo de 100 cm
- Íman de disco (12 × 3 mm) para acionamento
- Suporte metálico de montagem
- 2 × porcas de fixação para o sensor
Perguntas Frequentes
A pilha está incluída na embalagem?
Não. O dispositivo funciona com uma pilha tipo AA (R6), inserida sob a tampa deslizante traseira. A duração estimada é de 1 a 2 anos em condições normais de utilização.
Pode ser utilizado para contar pessoas à entrada de uma loja?
Sim. Basta montar o sensor junto à porta e o íman no elemento móvel. A cada passagem, o contador regista um evento — de forma simples e sem cabos de alimentação visíveis.
Consegue contar impulsos da rede elétrica de 220V AC?
Não diretamente. Deve ligar o contacto seco de um relé auxiliar alimentado a 220–240V AC, e ligar o contador ZX-5DK a esse contacto. O sensor em si não entra em contacto com a tensão da rede.
O que acontece quando o visor atinge os 99999?
O contador regressa automaticamente a 00000 e continua a contagem. Pode efetuar o reset manual a qualquer momento através do botão RESET no painel frontal.
