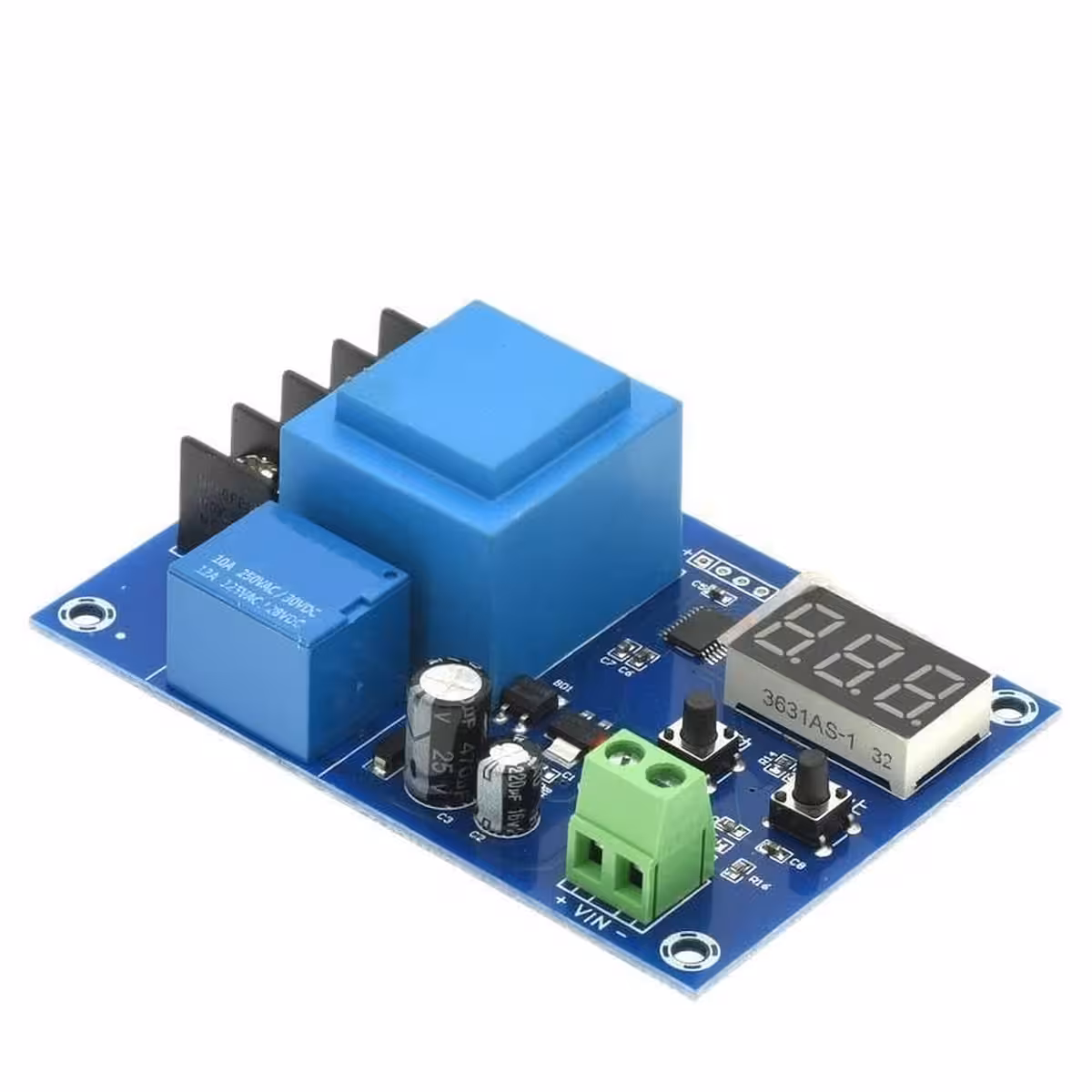

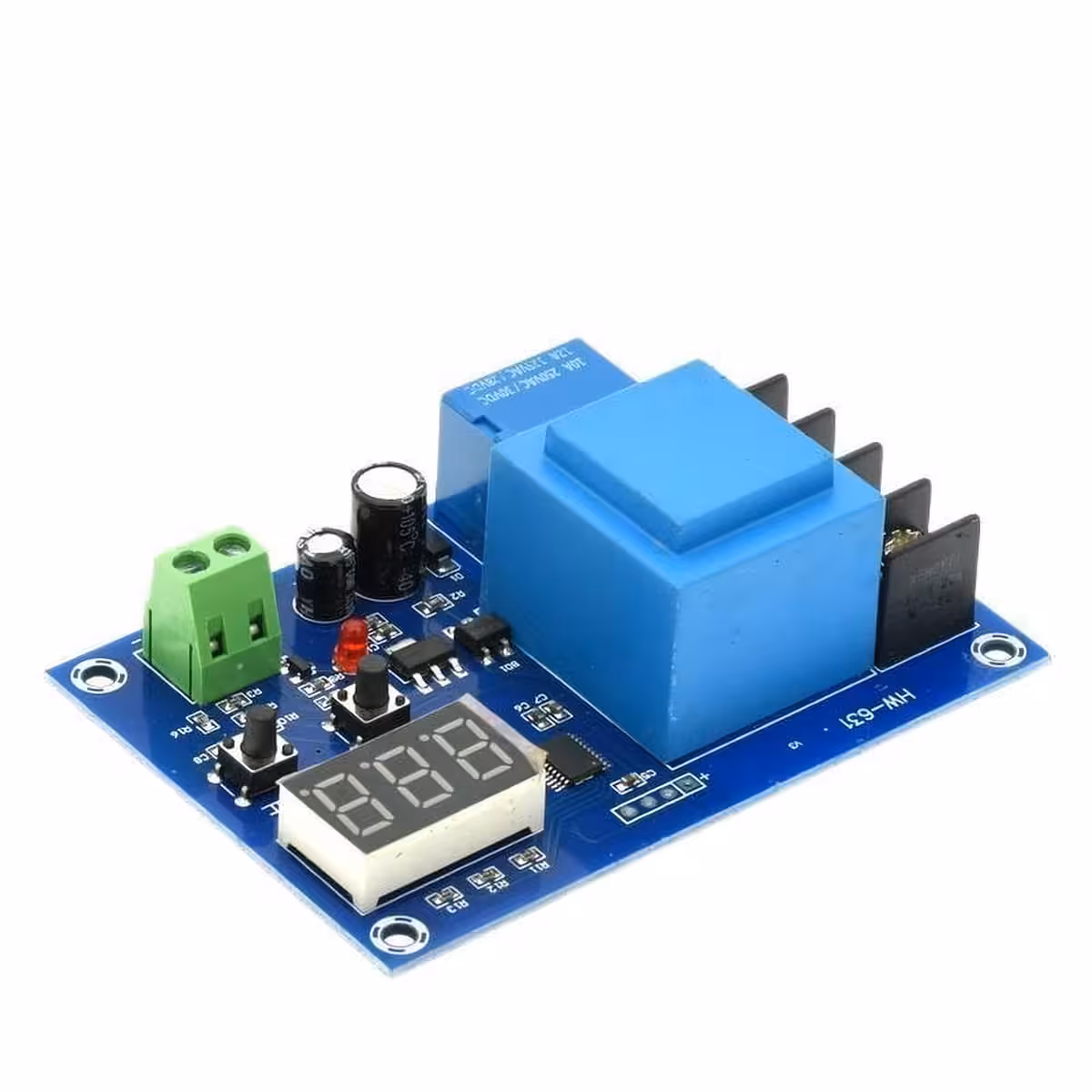

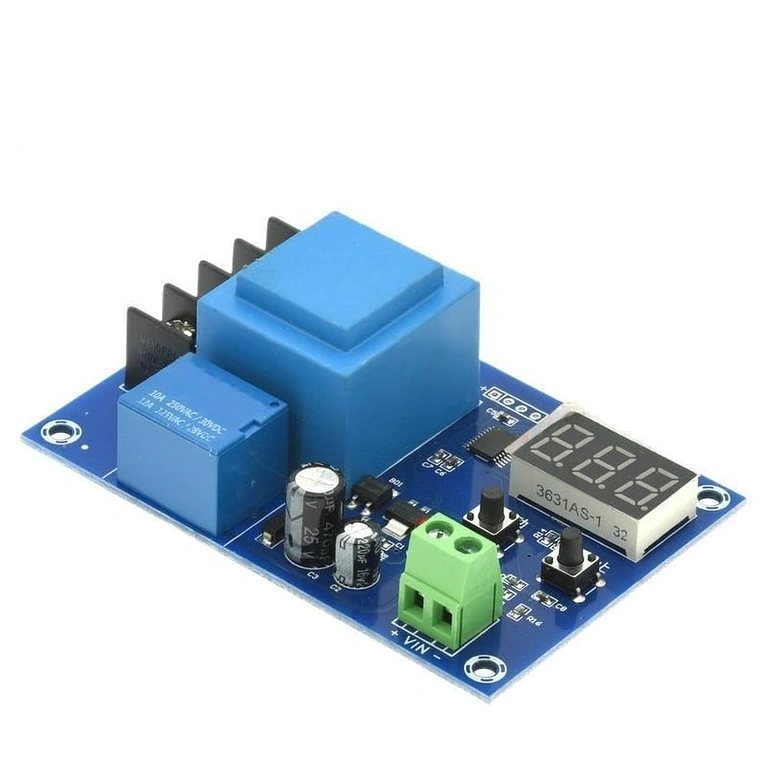

Controlador de carga de baterias XH-M602 – configure uma vez, automatize para sempre
Cansado de monitorizar constantemente a carga das suas baterias para evitar sobrecargas ou descargas profundas? Com o módulo XH-M602, basta definir os limiares de início e paragem uma única vez. O relé interno assume o controlo total do ciclo de carga de baterias, eliminando a necessidade de intervenção manual e protegendo o seu equipamento. Este controlador versátil opera numa gama de tensões entre 3.7V e 120V, sendo ideal desde células individuais de Li-Ion até sistemas fotovoltaicos de 96V.
Nota: O XH-M602 é um controlador baseado em relé que monitoriza a tensão e comuta a fonte de carregamento externa. Não gera a tensão de carga por si só; necessita de um carregador ou fonte de alimentação compatível com a sua bateria.
Porquê escolher o módulo XH-M602? (Principais vantagens):
- Compatibilidade universal — funciona com baterias Li-Ion, Li-Polímero, LiFePO4, Ni-Cd, Ni-MH e Chumbo-Ácido, desde 3.7V até 120V (sistemas em série).
- Controlo automático via relé — defina os valores de START e STOP e deixe o módulo gerir o processo de carga de forma autónoma.
- Ecrã LED com precisão de 0.1V — visualize a tensão real da bateria com exatidão, sem estimativas vagas.
- Ideal para sistemas solares — protege baterias de 24V, 48V ou 72V contra sobrecarga em instalações fotovoltaicas.
- Reset rápido em 3 segundos — pressione START e STOP simultaneamente para repor as definições de fábrica (indicado por ‘888’ no ecrã).

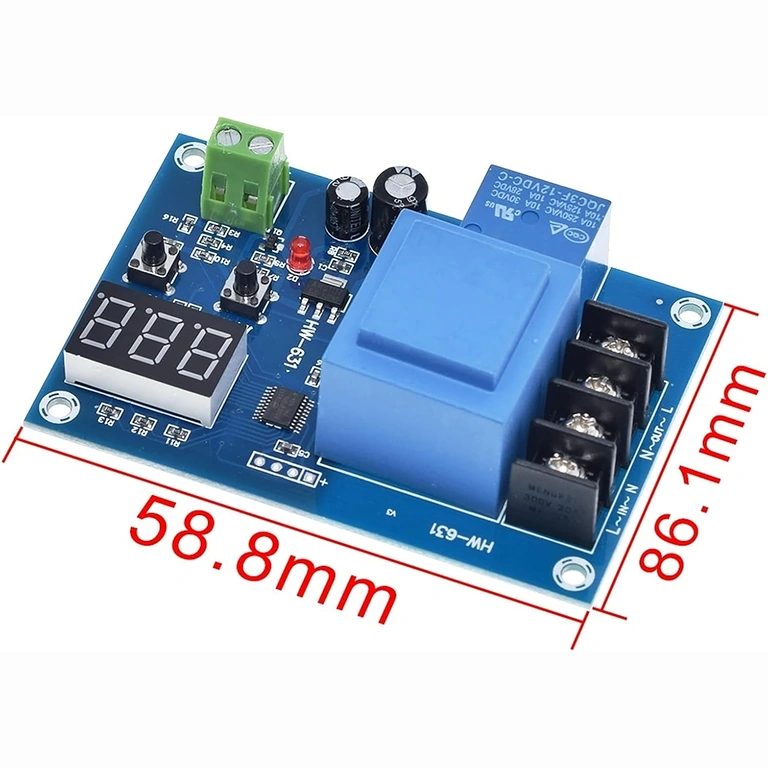

- Design compacto e funcional — com 89 × 58 × 24 mm e apenas 111g, integra-se facilmente em quadros elétricos, caixas DIY ou instalações fixas.
Detalhes e Desempenho
O núcleo deste módulo é um relé de comutação que liga ou desliga a fonte de carga com base na tensão medida nos terminais da bateria. O valor de START define a tensão mínima para retomar a carga, enquanto o valor de STOP interrompe o processo assim que a bateria atinge o nível desejado, prevenindo sobrecargas. A alimentação do módulo é feita diretamente a 220V AC, tornando-o perfeito para instalações fixas em oficinas, garagens, sistemas fotovoltaicos ou UPS industriais.
| Parâmetro | Valor / Detalhe |
|---|---|
| Modelo | XH-M602 |
| Tensão monitorizada | 3.7V – 120V |
| Tensões configuráveis | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 96V, 120V |
| Tipo de controlo | Relé ON/OFF (automático) |
| Ecrã | LED, precisão 0.1V |
| Alimentação do módulo | 220V AC |
| Tipos de bateria compatíveis | Li-Ion, Li-Polímero, LiFePO4, Ni-Cd, Ni-MH, Chumbo-Ácido |
| Aplicações principais | Automóvel 12V, painéis solares, UPS, veículos elétricos, DIY |
| Dimensões | 89 × 58 × 24 mm |
| Peso | 111g |
Instruções de Programação e Utilização
- Definir START (início de carga): mantenha premido o botão START durante 3 segundos até o valor piscar; ajuste a tensão com + e – e confirme com START.
- Definir STOP (fim de carga): mantenha premido o botão STOP durante 3 segundos até o valor piscar; ajuste a tensão com + e – e confirme com STOP.
- Reset de fábrica: pressione simultaneamente START e STOP até que o ecrã exiba 888.

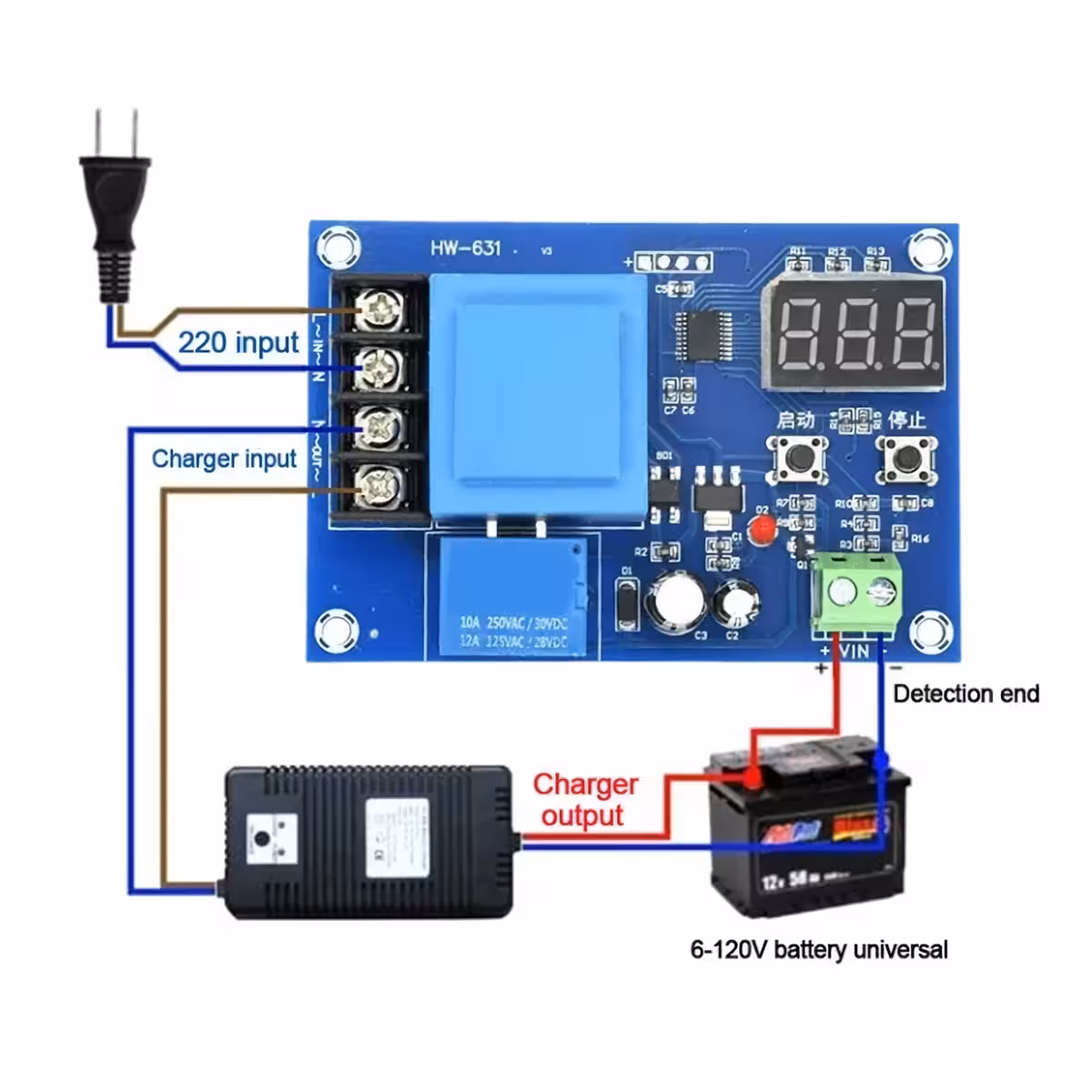

- Ligação da bateria: conecte os terminais do módulo à bateria respeitando a polaridade (+ e –) e ligue a fonte de carga externa à saída do relé.
- Funcionamento: ao atingir o limiar STOP, o relé desliga-se; quando a tensão desce abaixo do valor START, o ciclo de carga reinicia automaticamente.
Conteúdo da Embalagem
- 1 × Módulo controlador de carga de baterias XH-M602
Perguntas Frequentes
Funciona com a bateria de 12V do meu carro?
Sim. Pode definir o STOP para 14.4V (carga completa) e o START para 12.0V (descarga mínima), permitindo que o relé gere automaticamente o ciclo de carga para qualquer bateria de Chumbo-Ácido de 12V.
Pode ser utilizado em sistemas com painéis solares?
Sim, é uma das aplicações mais comuns. O módulo controla a ligação da fonte de carga (painel + regulador) a baterias de 24V, 48V ou 72V, protegendo-as contra sobrecargas independentemente das variações da produção solar.
O módulo gera a tensão de carregamento?
Não. O XH-M602 é um controlador, não um carregador. A sua função é monitorizar a tensão da bateria e comandar um relé que liga ou desliga a sua fonte de alimentação externa. Deve utilizar um carregador compatível com a química da sua bateria.
Qual a precisão da medição de tensão?
O ecrã LED apresenta a tensão com uma resolução de 0.1V, garantindo a precisão necessária para gerir corretamente os ciclos de carga em todos os tipos de baterias suportadas, incluindo Li-Ion e LiFePO4.
