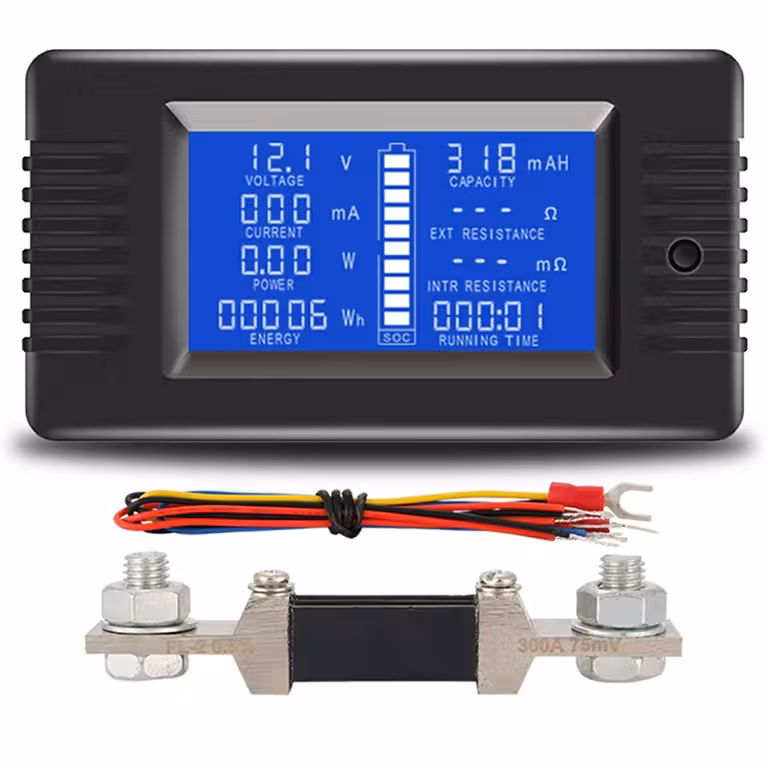

Contador solar DC 0–200V — 9 parâmetros em tempo real para sistemas fotovoltaicos, baterias e off-grid

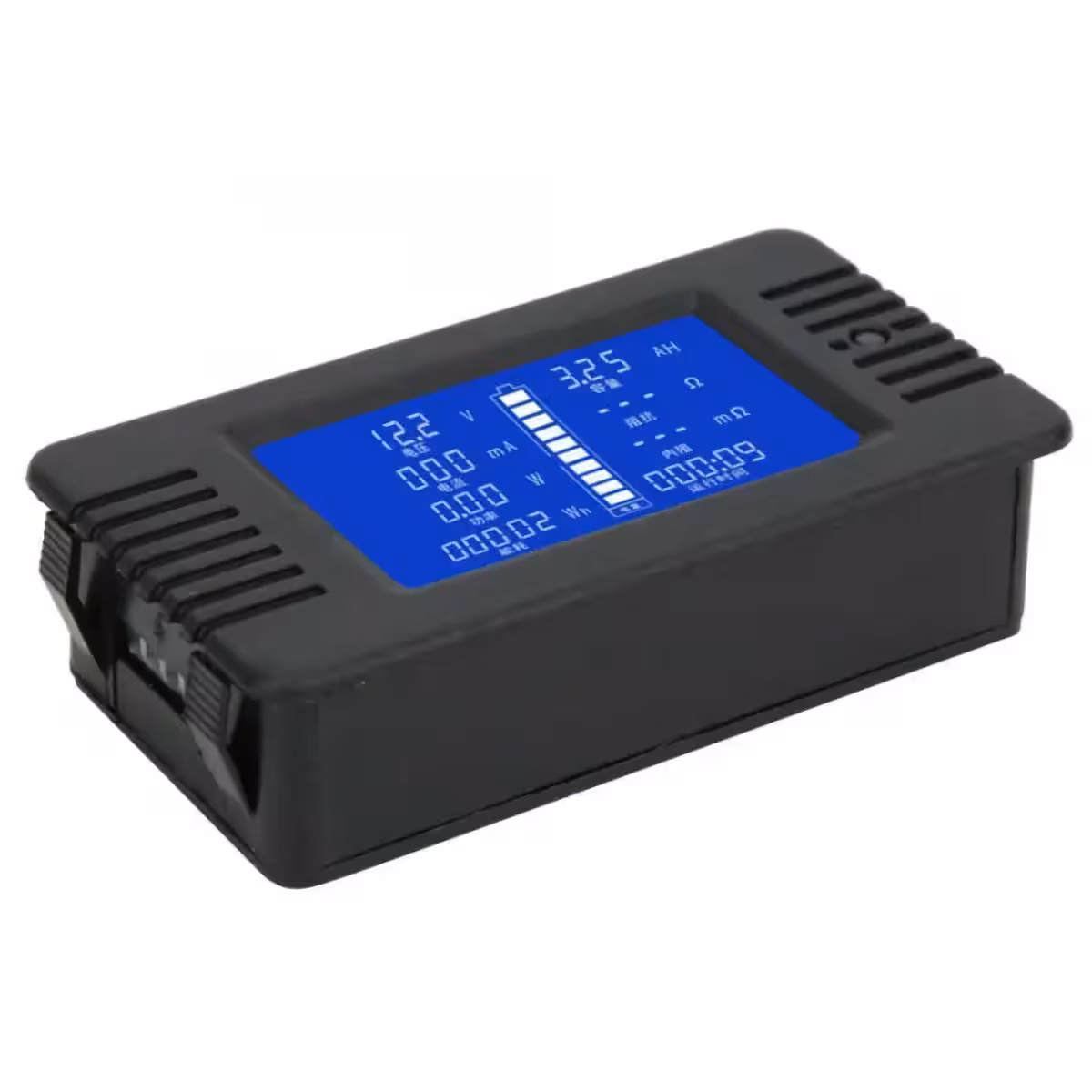

Não sabe exatamente quanta energia a sua instalação está a produzir ou a consumir? Sem um contador dedicado, estará apenas a trabalhar com estimativas. Este contador solar DC apresenta todos os dados essenciais — tensão, corrente, potência, kWh, Ah e resistência interna — de forma clara num ecrã LCD retroiluminado.
Nota: Para tensões inferiores a 8V DC, é necessária uma fonte de alimentação externa para garantir o funcionamento correto do visor.
Por que escolher este modelo? (Principais vantagens):

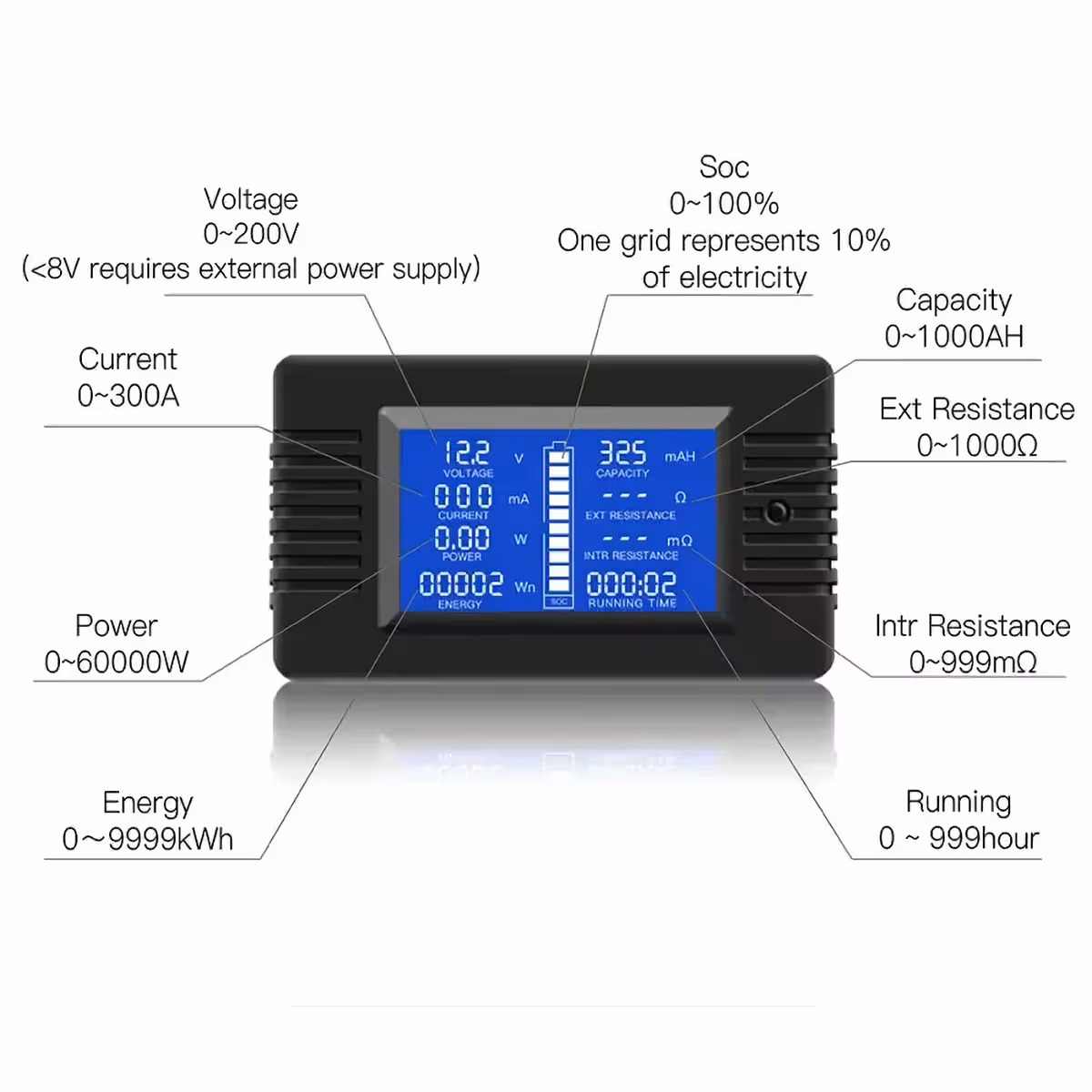

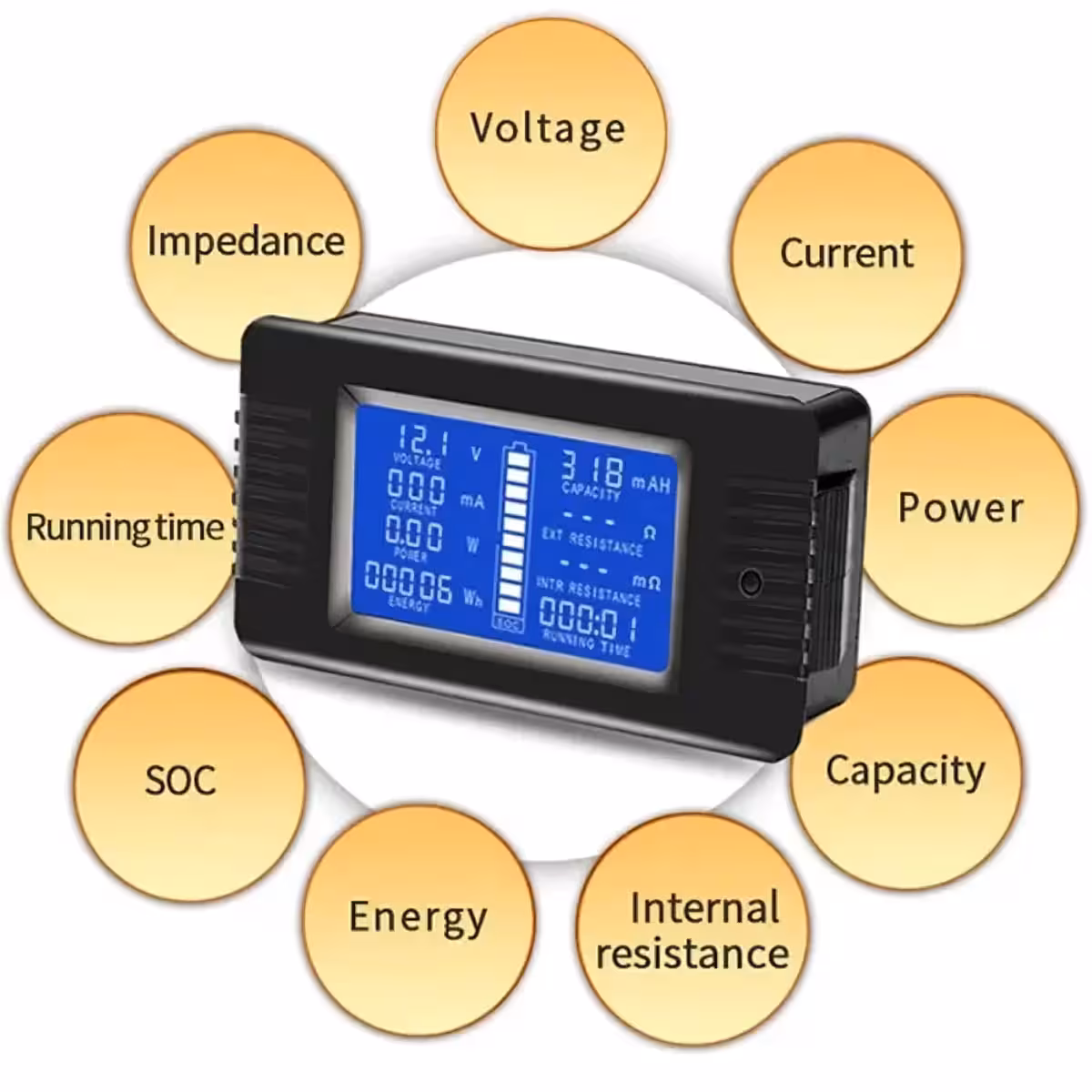

- 9 parâmetros simultâneos no ecrã — tensão, corrente, potência, kWh, Ah, resistência interna, impedância, tempo de funcionamento e barra gráfica de descarga, sem necessidade de alternar entre menus
- Disponível em 100A ou 300A — a versão de 100A é ideal para sistemas residenciais, enquanto a de 300A é perfeita para instalações industriais ou bancos de baterias de grande capacidade
- Deteção precisa a partir de 20mA e 0,2W — não perca nenhum detalhe, nem mesmo o consumo em stand-by de um inversor
- Contador de energia 0–9999 kWh com resolução de 1Wh — monitorize a produção ou o consumo durante meses sem necessidade de reinicialização manual
- Funciona de 12V até 200V DC — compatível com diversas configurações: baterias de veículos, sistemas off-grid de 48V ou painéis fotovoltaicos em série
- Barra gráfica de descarga de 10 níveis — verifique o estado da bateria num relance, sem cálculos complexos ou aplicações externas

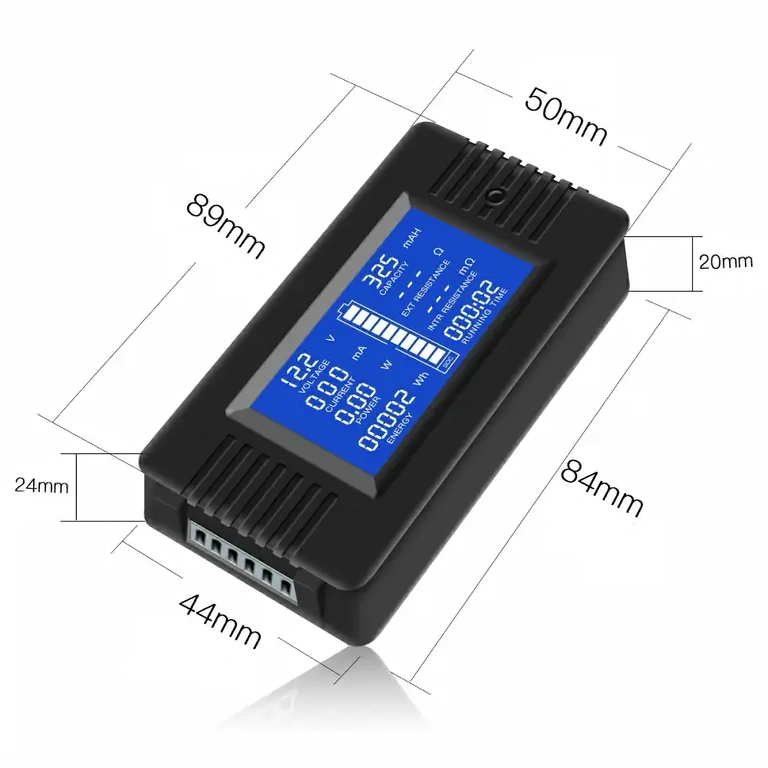

- Medição de resistência interna (0–999mΩ) — diagnostique o estado real da bateria, indo além da simples leitura de tensão
Detalhes e Desempenho
Este contador opera exclusivamente em corrente contínua (DC) e suporta uma gama de tensão de 0 a 200V, com capacidade de medição de potência até 60.000W — ideal para instalações fotovoltaicas de média e grande dimensão. A função de resistência interna e impedância permite-lhe verificar se a bateria está a perder eficácia ou se existem perdas nas ligações. O tempo de funcionamento sob carga é registado automaticamente até 999 horas, sendo uma ferramenta valiosa para analisar os ciclos reais de utilização do seu sistema.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tensão mensurável | 0 – 200V DC (alimentação externa necessária abaixo de 8V) |
| Corrente mensurável | 0 – 100A ou 0 – 300A (início de medição aos 20mA) |
| Potência | 0 – 60.000W (deteção a partir de 0,2W) |
| Resistência interna | 0 – 999 mΩ |
| Impedância | 0 – 1000 Ω |
| Capacidade da bateria | 0 – 1000 Ah |
| Energia acumulada | 0 – 9999 kWh (resolução: 1Wh = 0,001 kWh) |
| Barra de descarga da bateria | 10 níveis gráficos (10% por nível) |
| Tempo de funcionamento sob carga | 0 – 999 horas |

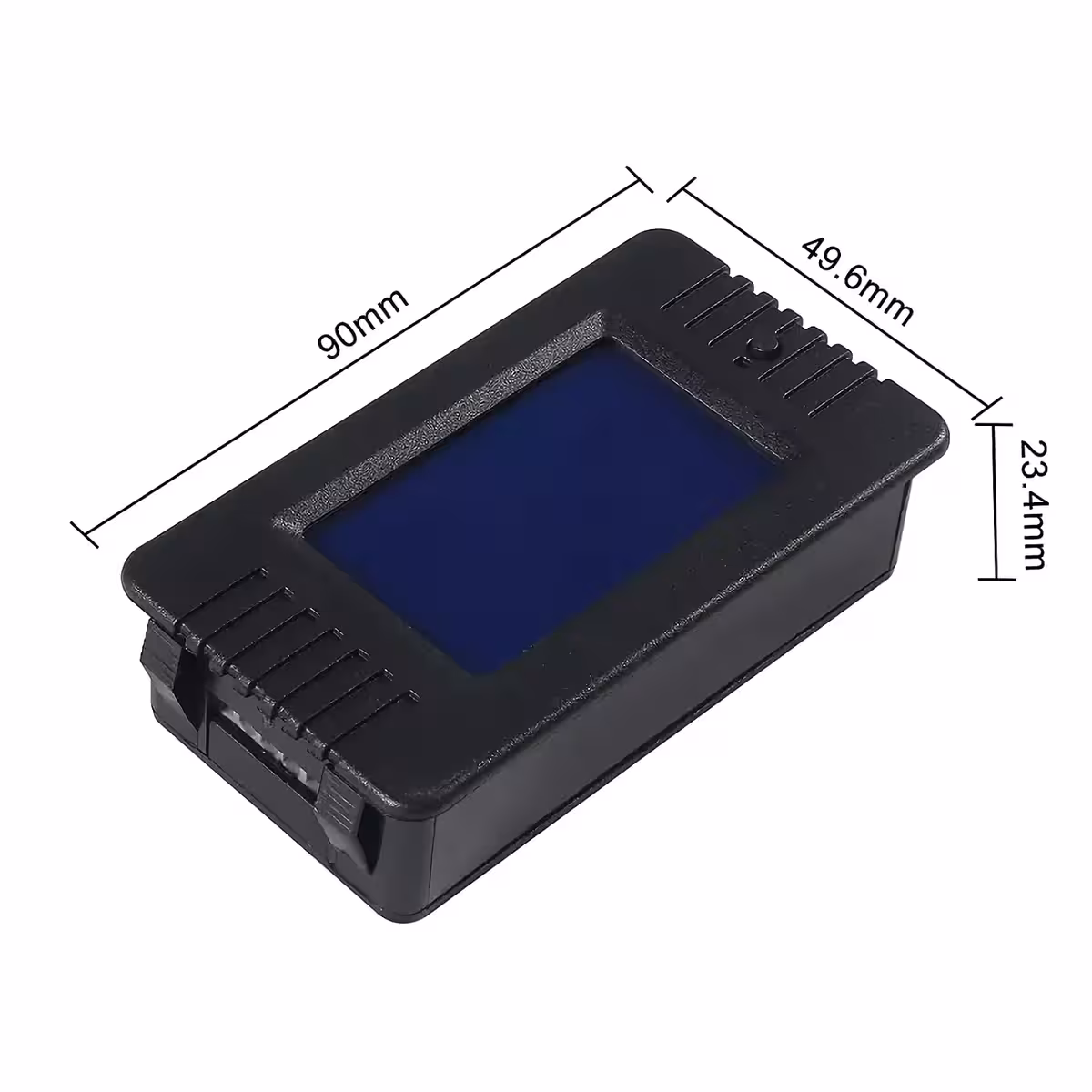

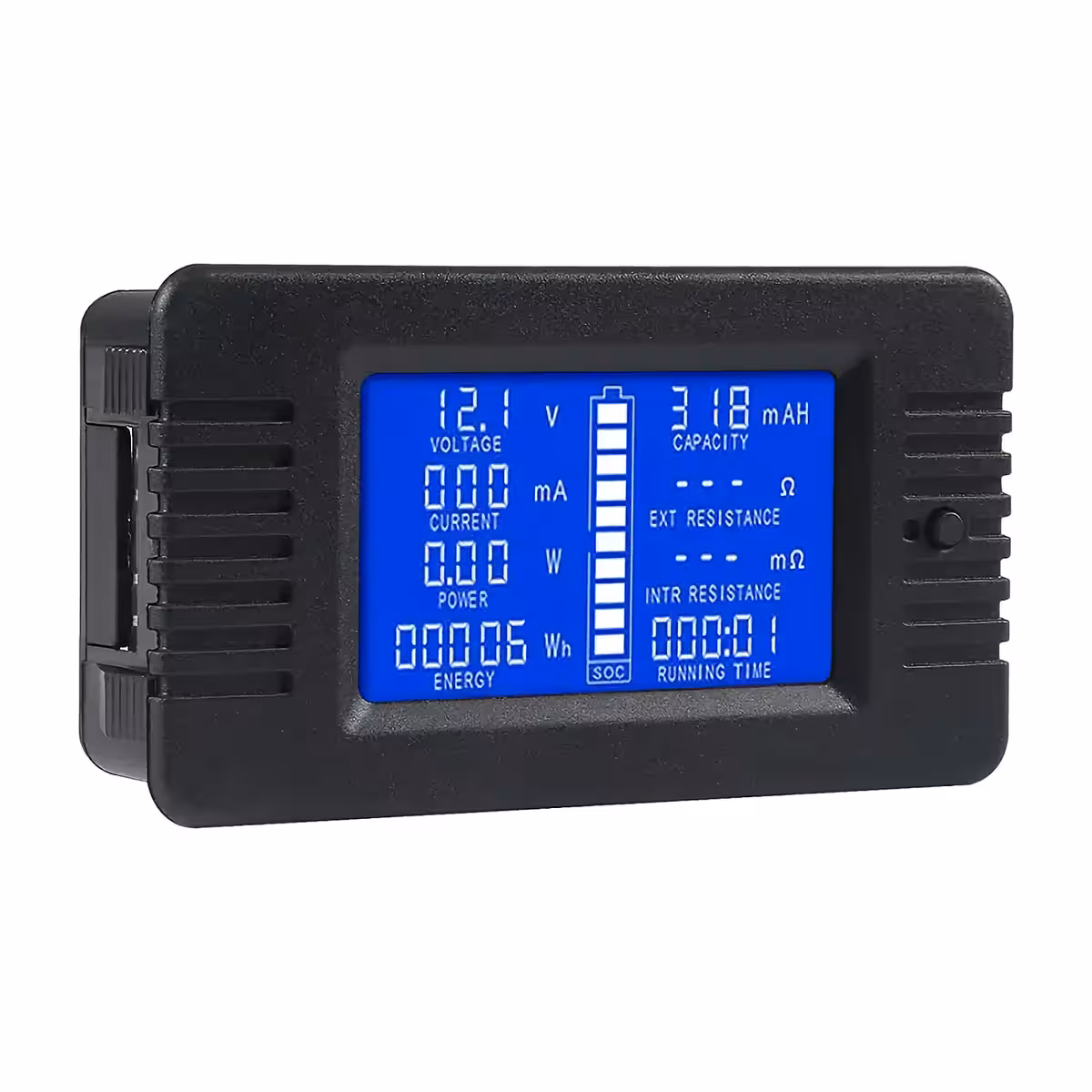

| Ecrã | LCD grande com retroiluminação |
| Tipo de corrente | DC (corrente contínua) |
| Aplicações principais | Fotovoltaico, baterias 12V/24V/48V, eólica, autocaravanas, industrial |
Instruções de Instalação e Utilização

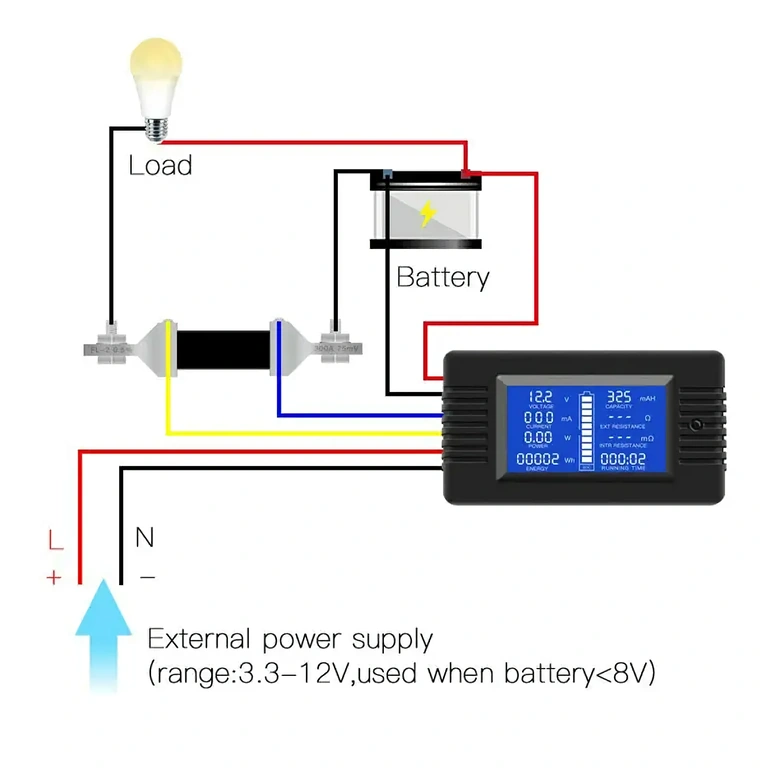

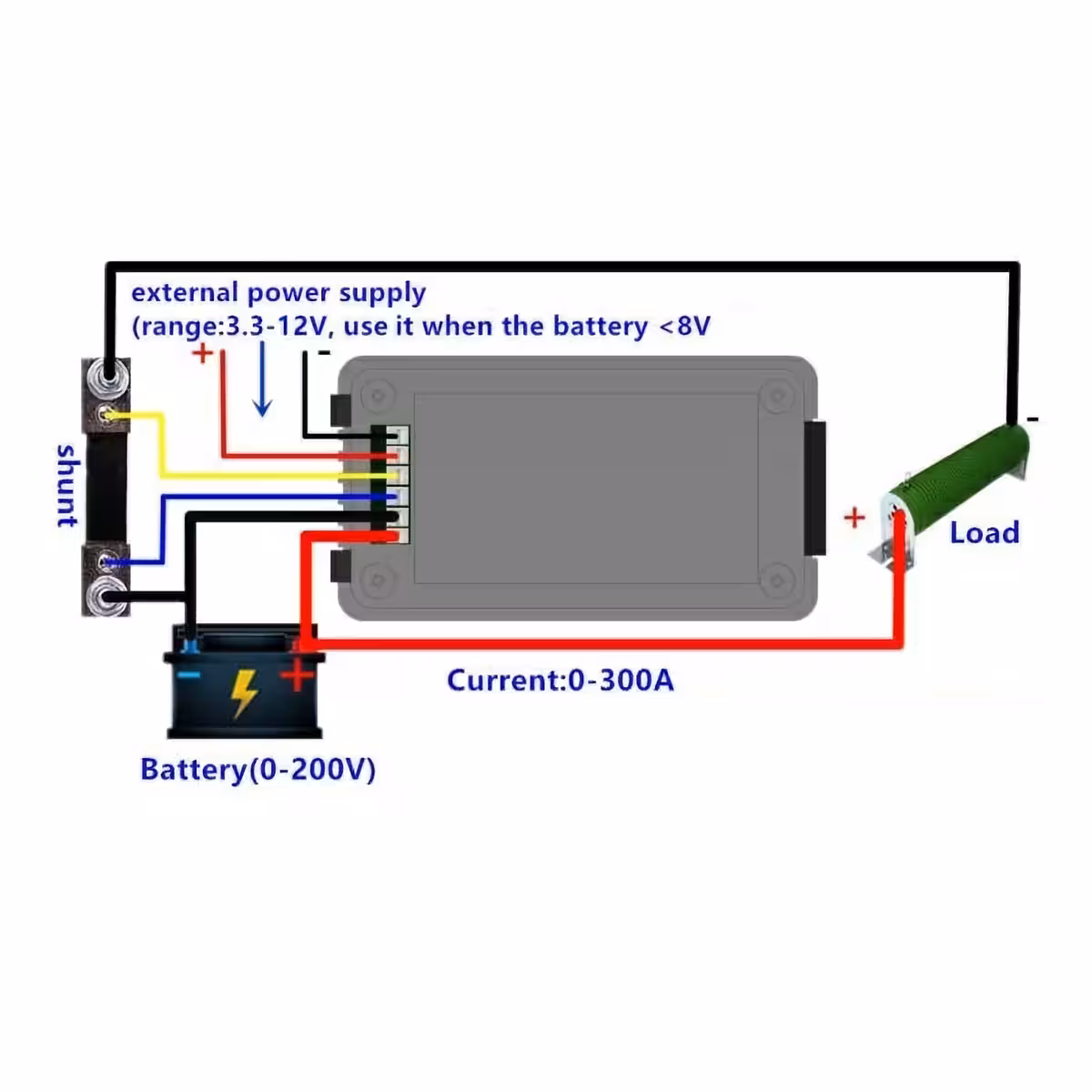

- Ligue o shunt de corrente em série com o circuito que pretende monitorizar, respeitando a polaridade.
- Ligue os fios de tensão (V+ e V–) em paralelo com a fonte ou bateria a medir.
- Se a tensão do sistema for inferior a 8V DC, utilize uma fonte de alimentação externa para ligar o visor.
- Aceda ao menu de definições para configurar a capacidade nominal da bateria (Ah) e calibrar a barra gráfica de descarga.
- Reinicie o contador de energia (kWh) na primeira utilização para começar a monitorização a partir de zero.
- Verifique periodicamente as ligações e assegure-se de que não excede a corrente nominal do shunt escolhido (100A ou 300A).
Conteúdo da Embalagem

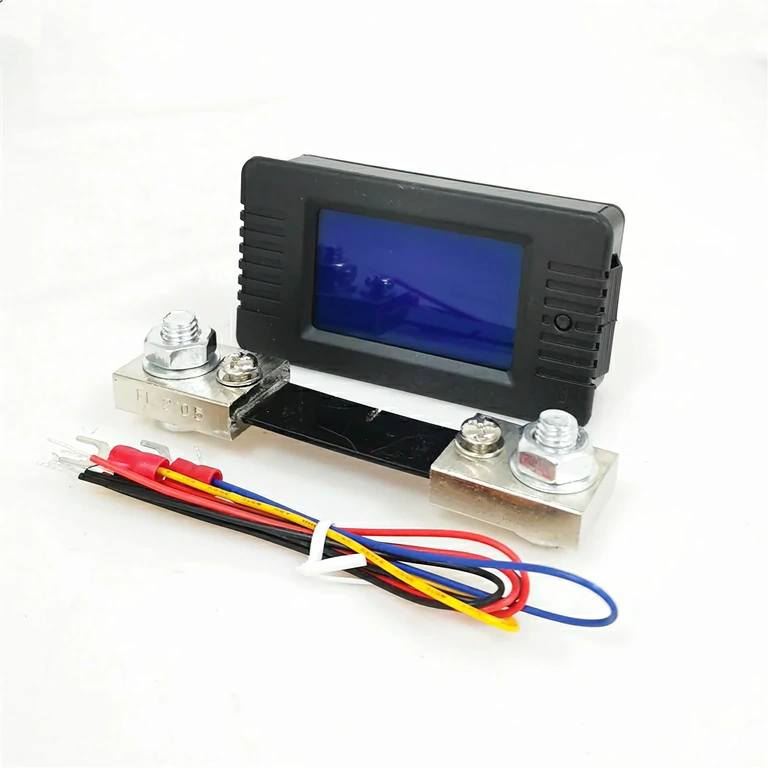

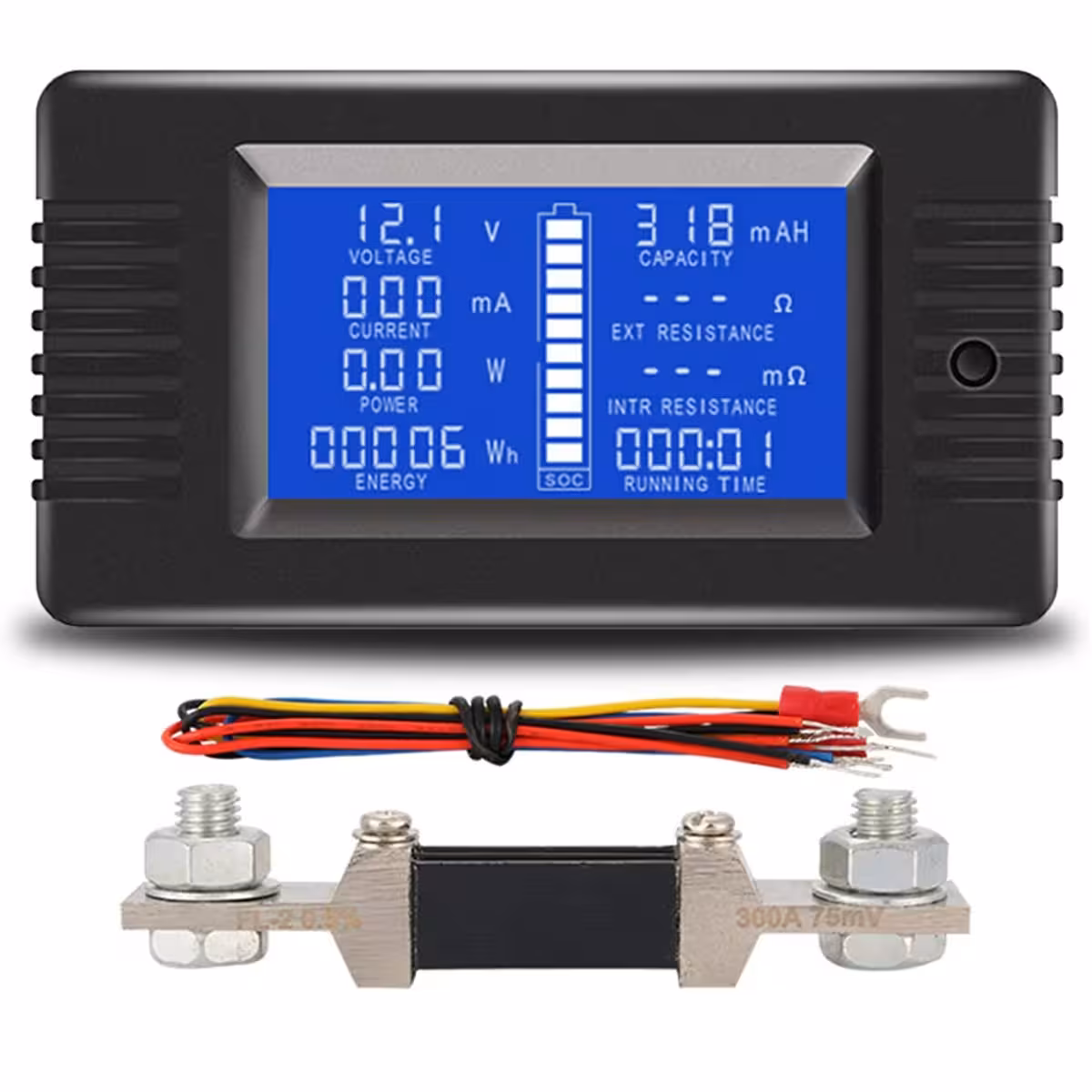

- 1x Contador solar DC multifunções com ecrã LCD

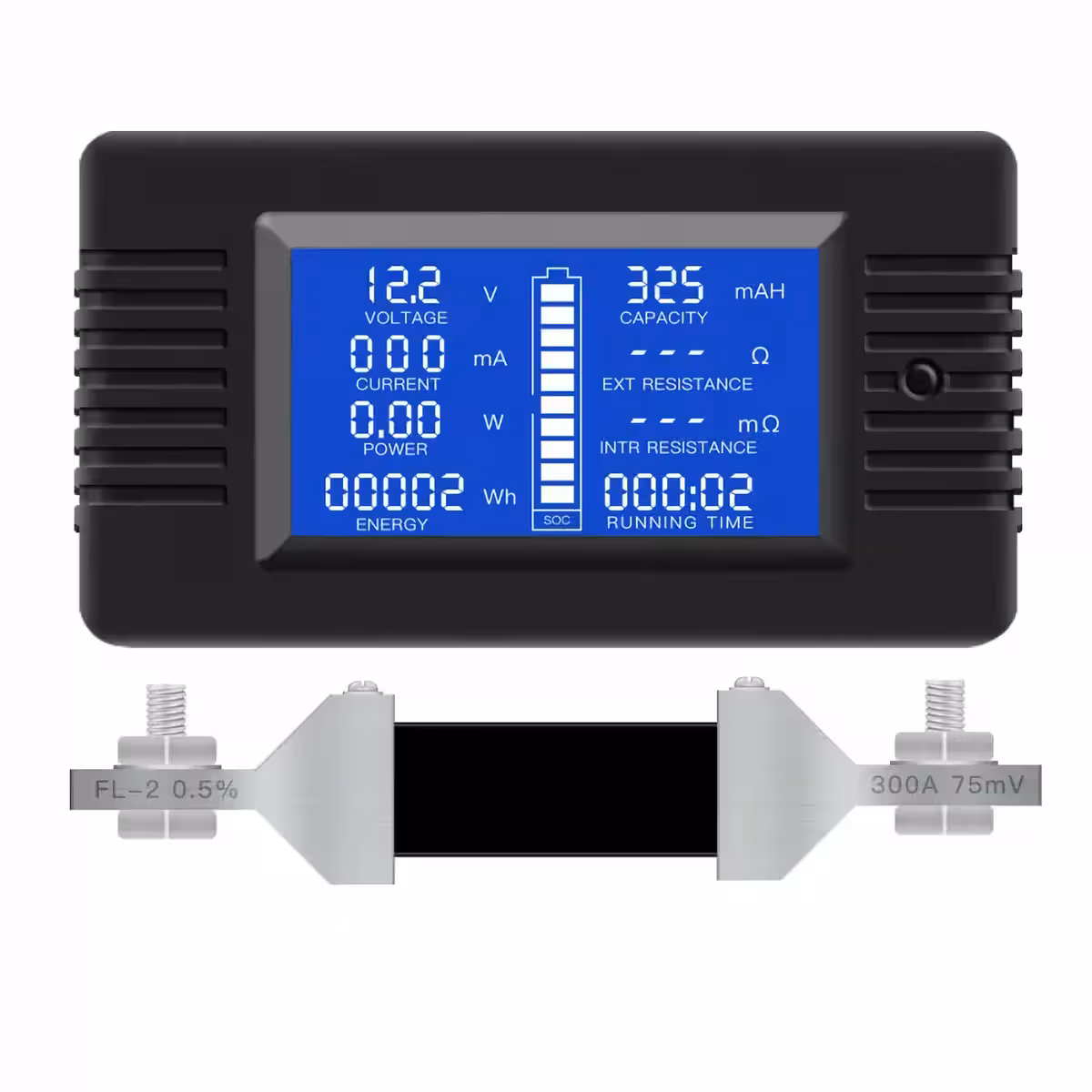

- 1x Shunt de corrente (100A ou 300A, conforme a variante escolhida)
- Cabos de ligação
- Manual de instruções
Perguntas Frequentes
É compatível com sistemas fotovoltaicos de 48V?
Sim. O contador suporta 0–200V DC, sendo perfeitamente compatível com sistemas de 12V, 24V, 48V e configurações superiores utilizadas em instalações off-grid ou híbridas.
Qual a diferença entre a versão de 100A e 300A?
A diferença reside no shunt incluído. A versão de 100A é adequada para sistemas residenciais e baterias de capacidade média. A versão de 300A é recomendada para instalações com consumos elevados, bancos de baterias grandes ou aplicações industriais DC.
Posso utilizá-lo para testar baterias de veículos ou marítimas?
Sim. A medição da resistência interna, da capacidade real (Ah) e a barra gráfica de descarga tornam-no ideal para diagnosticar baterias de 12V ou 24V em aplicações automóveis, marítimas ou estacionárias.
O contador regista a energia mesmo quando não estou presente?
Sim. O contador regista continuamente os kWh e o tempo de funcionamento sob carga, desde que esteja alimentado e exista corrente no circuito.
Pode ser montado no exterior?
Não diretamente. O módulo destina-se a uso interior ou em quadros elétricos protegidos. Para instalação no exterior, é necessária uma caixa de proteção adicional contra humidade e poeiras.
