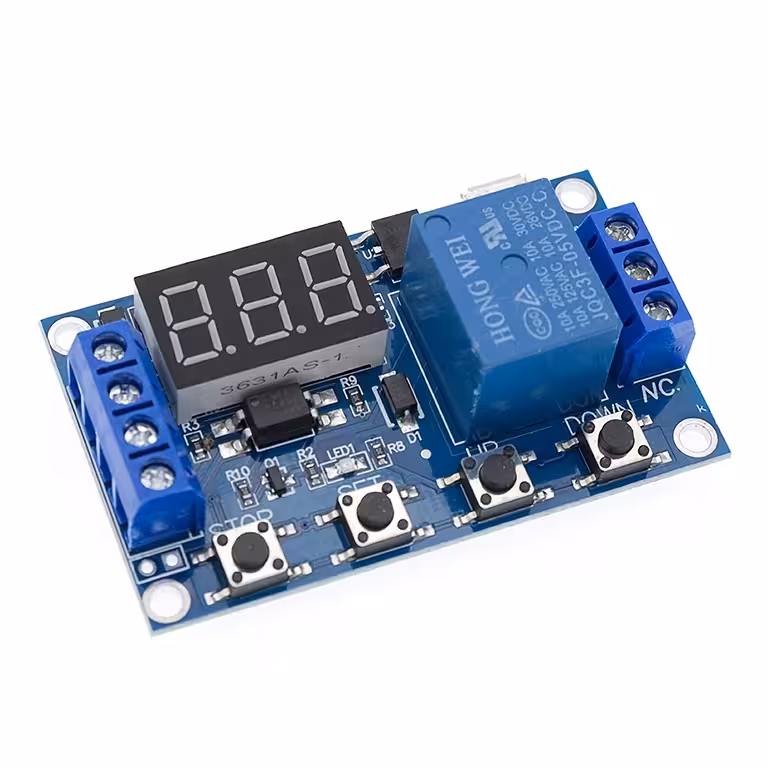

Módulo de Relé Temporizador Programável com Display
Resumo do produto
Módulo de relé com atraso e tempo ajustável, compatível com 6–30V (alimentação via MicroUSB 5V possível). Ideal para aplicações industriais e DIY que necessitam de um módulo de relé com atraso, controle de tempo ajustável, display digital e proteção contra interferências.
Características principais
Tensão de alimentação: 5V (MicroUSB) ou 6–30V DC
Gatilho: High Level Trigger 3–24V
Capacidade de saída: até 30VDC 5A ou 220VAC 5A
Isolamento optoacoplador: aumenta a imunidade a interferências e memoriza as configurações
Resolução de tempo: ajustável de 0.1 s – 999 min
Display digital: contagem crescente ou decrescente, indicador de status
Dimensões: 62 × 38 × 17 mm
Benefícios
Configuração intuitiva — botões SET / UP / DOWN / STOP para ajuste rápido
Operação confiável em ambientes com ruído elétrico devido ao optoacoplador
Múltiplos modos (P1–P4) para flexibilidade em automações
Memória permanente dos parâmetros após configuração
Compacto e fácil de integrar em painéis ou projetos DIY
Especificações técnicas
Parâmetro
Detalhe
Tensão de alimentação
5V MicroUSB ou 6–30V DC
Gatilho
High Level 3–24V
Tipo de isolamento
Optoacoplador
Corrente de comutação
≤ 5A (até 30VDC ou 220VAC)
Intervalo de tempo
0.1 s – 999 min (selecionável)
Modos
P1 (pulso ligado), P2 (atraso e ligado), P3 (loop), P4 (mantém e depois atraso)
Dimensões
62 × 38 × 17 mm
Resolução do display
0.1 s / 1 s / 1 min (selecionável pela posição decimal)
Modos de operação (detalhado)
P1 — Pulso ON (OP)
Ao receber o sinal, o relé liga pelo tempo OP, depois desliga. Submodos:
P1.1 — ignora sinais repetidos durante OP
P1.2 — sinal repetido reinicia o cronômetro OP
P1.3 — sinal de reset desliga o relé e o cronômetro
P2 — Atraso e depois ON
Ao receber o sinal, o módulo espera CL, ativa o relé por OP, e depois desliga.
P3 — Loop (ciclo ON/OFF)
P3.1 — inicia o ciclo ON/OFF ao sinal; P3.2 — inicia o ciclo automaticamente na alimentação sem sinal. O número de ciclos (LOP) é ajustável ou ilimitado.
P4 — Mantém e depois atraso
O relé permanece ativo enquanto o sinal estiver presente. Quando o sinal desaparece, inicia a contagem OP; ao expirar, desliga. Durante o sinal, o cronômetro é resetado.
Configuração de parâmetros (passo a passo)
Certifique-se de que o módulo está corretamente alimentado (5V MicroUSB ou 6–30V nos conectores).
Na interface principal, mantenha pressionado SET por 2s para entrar no menu de seleção de modo.
Use UP/DOWN para escolher P1–P4; toque curto em SET para editar os parâmetros OP / CL / LOP.
Após configurar os valores, mantenha pressionado SET por 2s para salvar e voltar à interface principal.
Use STOP para alternar rapidamente entre ON/OFF (função de parada de emergência).
Como selecionar o intervalo de tempo
Pressione brevemente STOP no menu de configuração para mover a vírgula decimal e selecionar a resolução (0.1 s / 1 s / 1 min). Exemplo: OP = 03.2 exibe 3,2 segundos.
Avisos e conexão
Atenção aos contatos do relé — são passivos; conexão incorreta pode causar perigo em tensões altas (220VAC).
Os pinos do relé estão expostos — evite contato direto durante a operação.
Use o sinal de trigger conforme especificação (High Level 3–24V).
Opcional: conecte o terra do sinal ao terra do sistema apenas se o projeto permitir.
Aplicações recomendadas
Automação industrial e residencial
Controle de motores pequenos, bombas e válvulas (respeitar corrente máxima)
Sistemas DIY com Arduino / PLC para comandos temporizados
Projetos que exigem módulo de relé com atraso e display para monitoramento
Perguntas frequentes
É possível alimentar via MicroUSB?
Sim — MicroUSB 5V é suportado; alternativamente 6–30V nos conectores.
Qual é a corrente máxima no contato?
Até 5A em 30VDC ou 220VAC (verifique as condições de carga e o fator de potência).
Qual é o intervalo mínimo de tempo?
0.1 s (dependendo da posição decimal) até 999 minutos.
Nota técnica
O módulo inclui isolamento optoacoplador, memória permanente de parâmetros e suporte a múltiplos modos de operação (P1–P4). Recomendado para usuários que necessitam de um módulo de relé com atraso, controle de tempo ajustável, display visível e controle preciso.
