Voltímetro e amperímetro digital para painel – monitorize tensão e corrente AC em simultâneo
Se procura uma solução precisa para monitorizar o estado do seu quadro elétrico em tempo real, este voltímetro e amperímetro digital AC 60–500V / 0–100A é a escolha ideal. Permite visualizar a tensão e a corrente simultaneamente num visor LED de alta visibilidade, tudo num formato compacto concebido para orifícios de 22 mm. Eficiência e clareza, sem necessidade de comutadores.
Nota: Este equipamento destina-se exclusivamente a circuitos de corrente alternada (AC). Não é compatível com sistemas DC. Para obter a máxima precisão em medições de baixa corrente, recomenda-se passar o fio de fase 3 a 5 vezes pelo transformador de corrente (bobina).
Por que escolher este modelo? (Principais vantagens):
- Leitura dupla simultânea — visualize a tensão e a corrente ao mesmo tempo, sem alternar entre menus, poupando tempo e evitando erros de leitura
- Versatilidade de aplicação — com uma gama de 60V a 500V e 0 a 100A, é perfeito tanto para instalações residenciais de 230V como para sistemas industriais

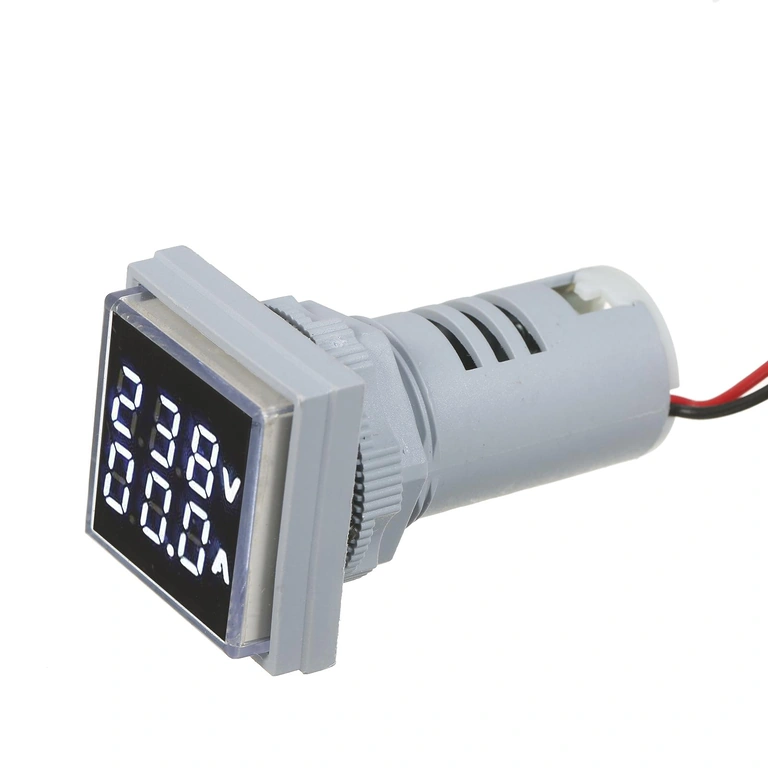

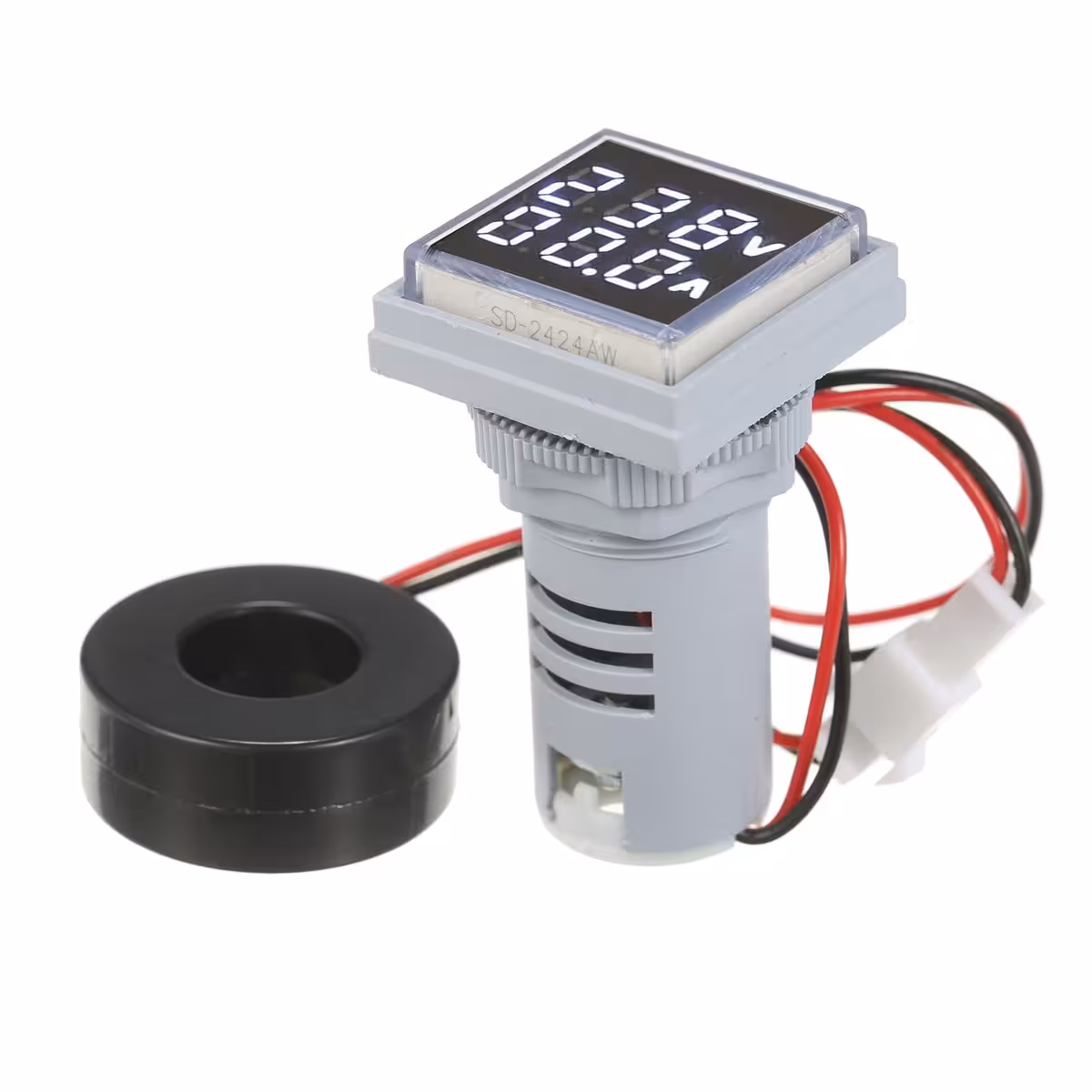

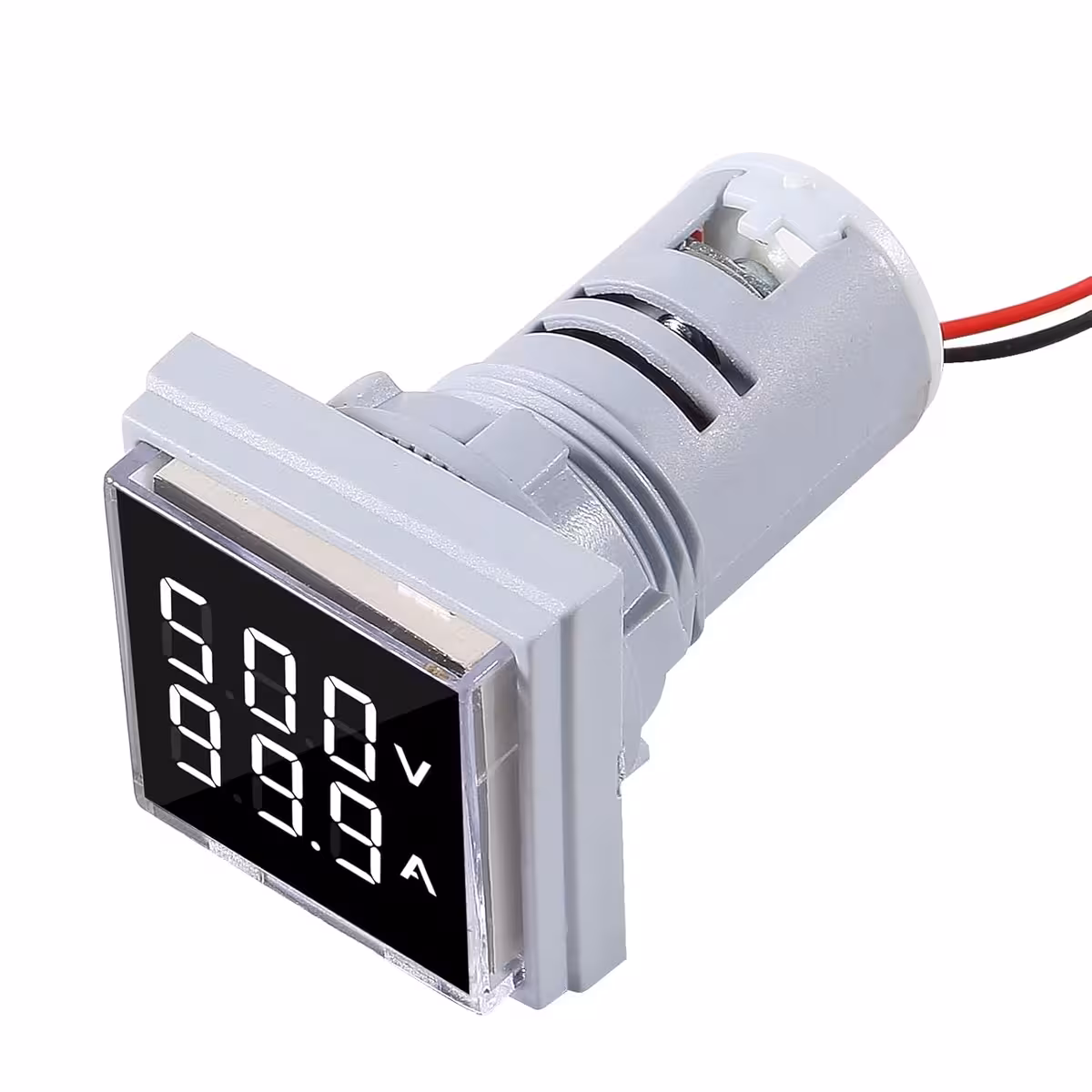

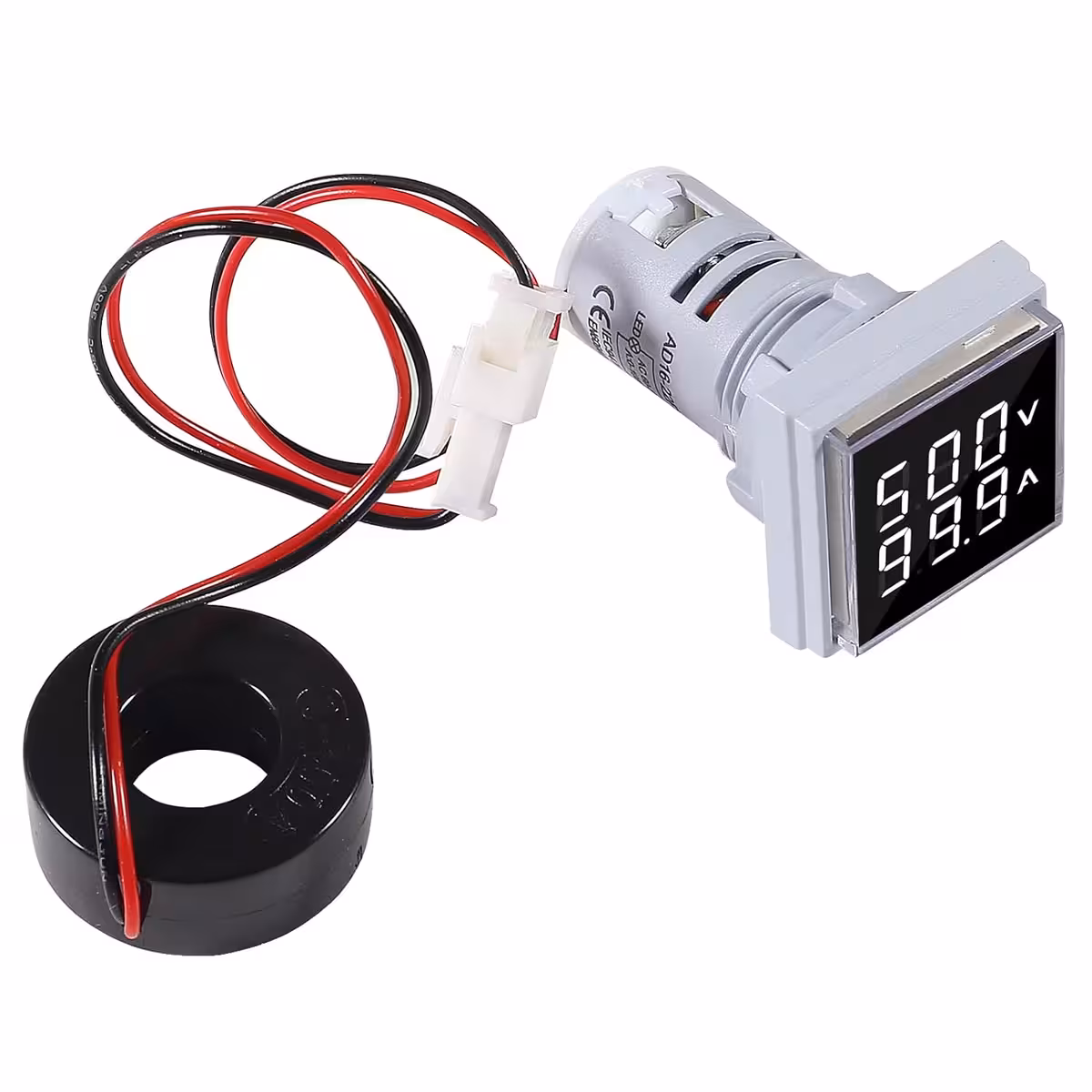

- Visor LED de alta visibilidade — os dígitos são perfeitamente legíveis, mesmo em condições de pouca luz ou à distância

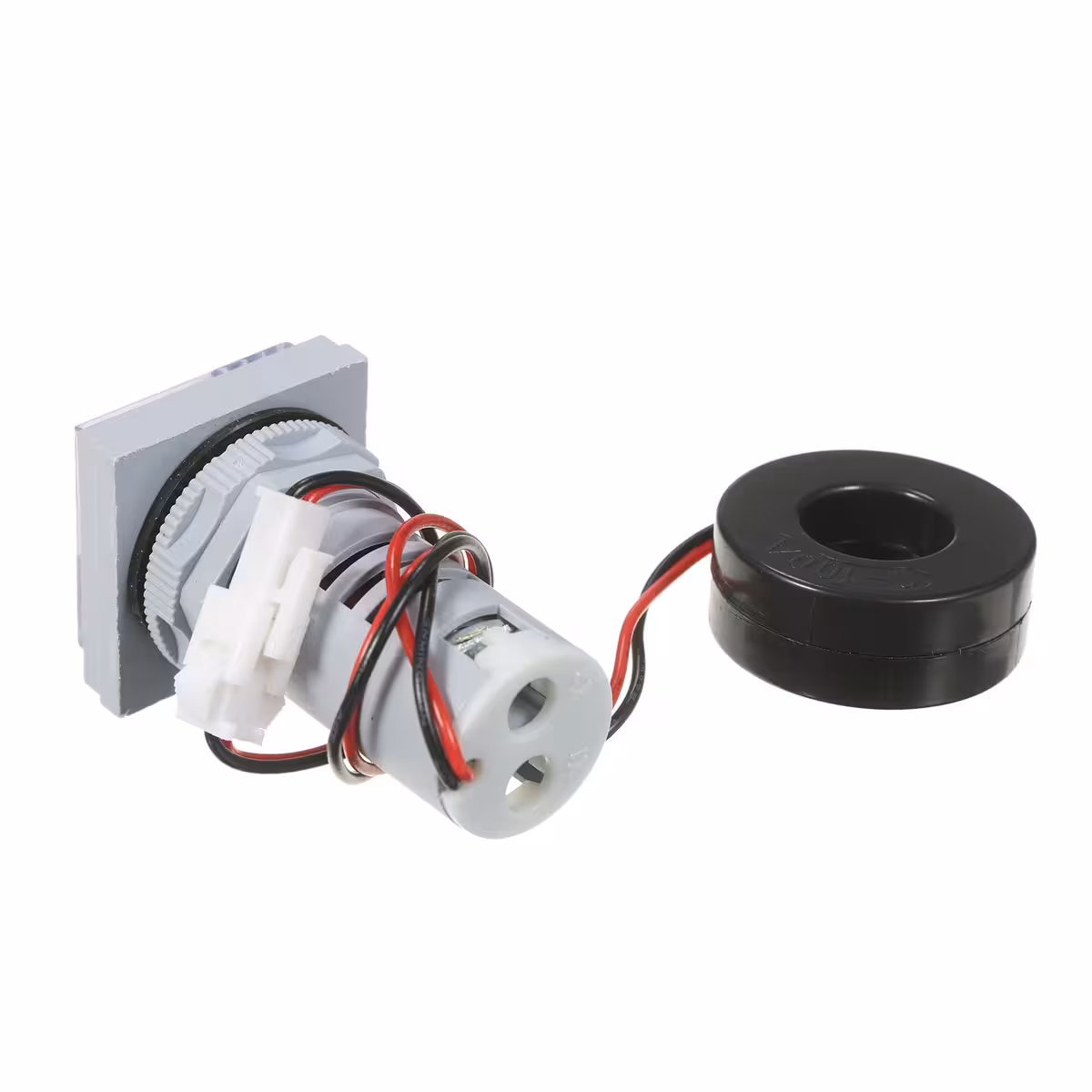

- Design compacto (22 mm) — ideal para quadros elétricos com espaço limitado, ocupando apenas 31×31 mm na face do painel
- Instalação não invasiva — a medição de corrente é feita através de um anel magnético, pelo que não é necessário cortar ou interromper o cabo de fase
- Precisão otimizada — para correntes inferiores a 10A, basta enrolar o fio de fase 3 a 5 vezes no anel para aumentar a sensibilidade da medição
Detalhes e Desempenho

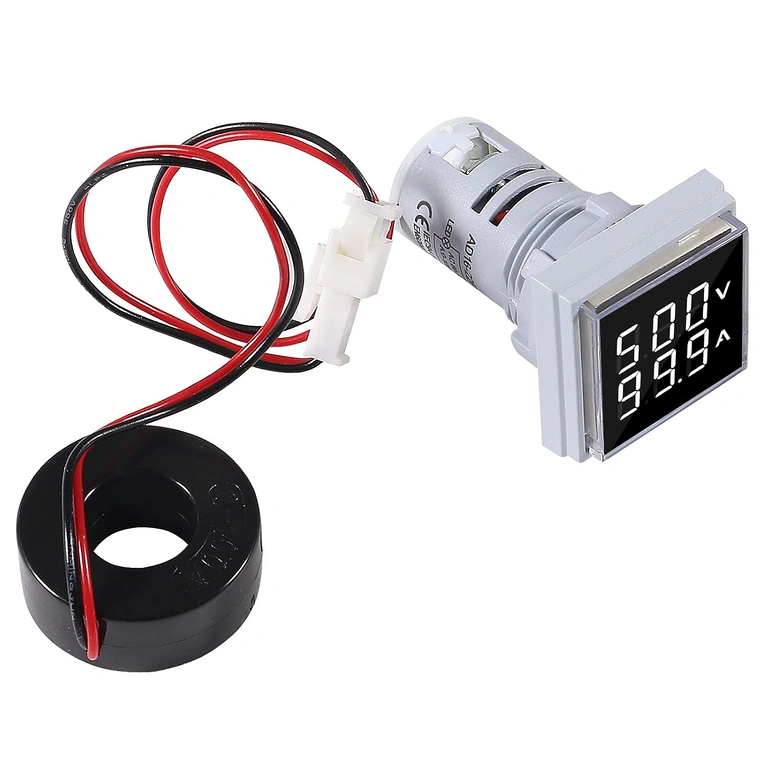

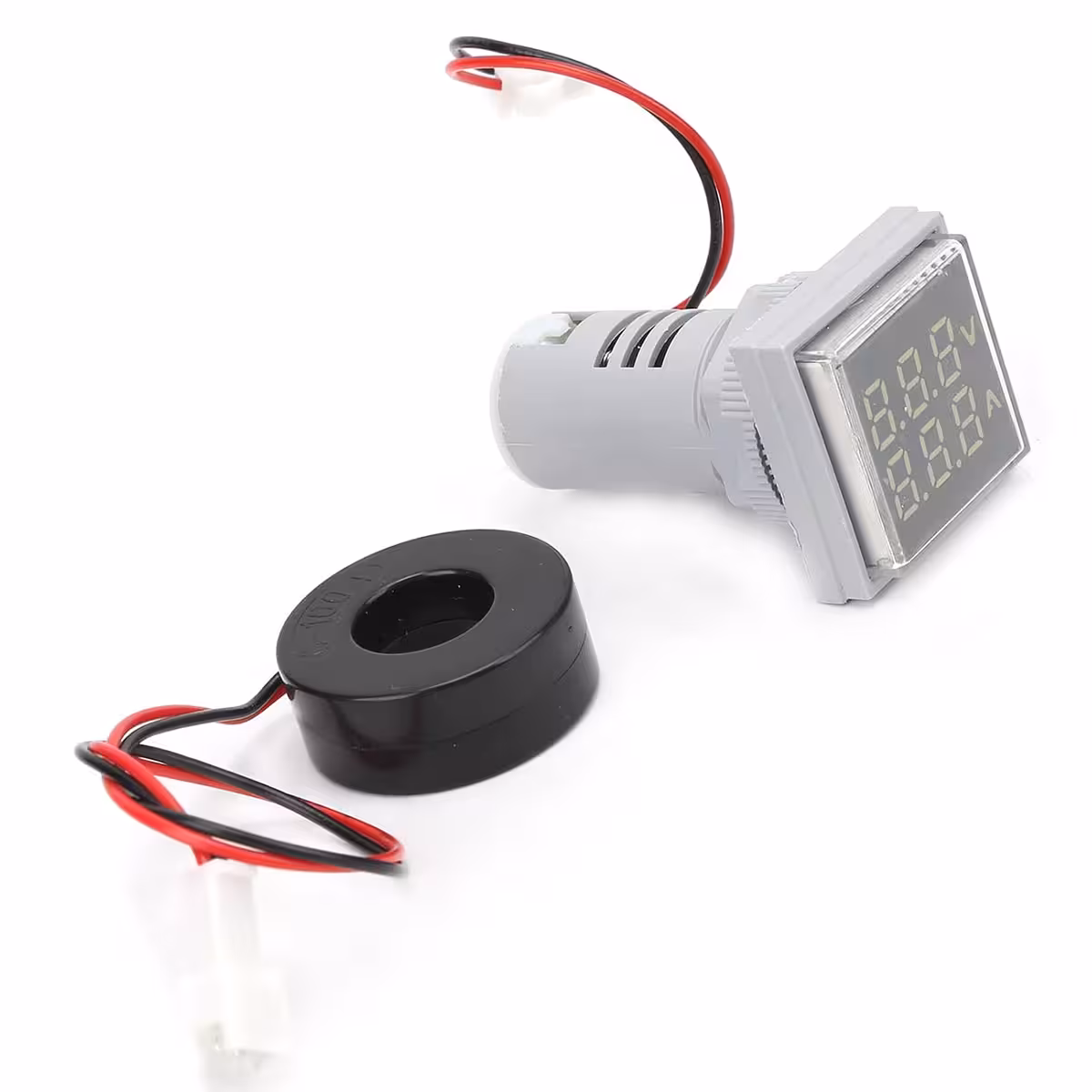

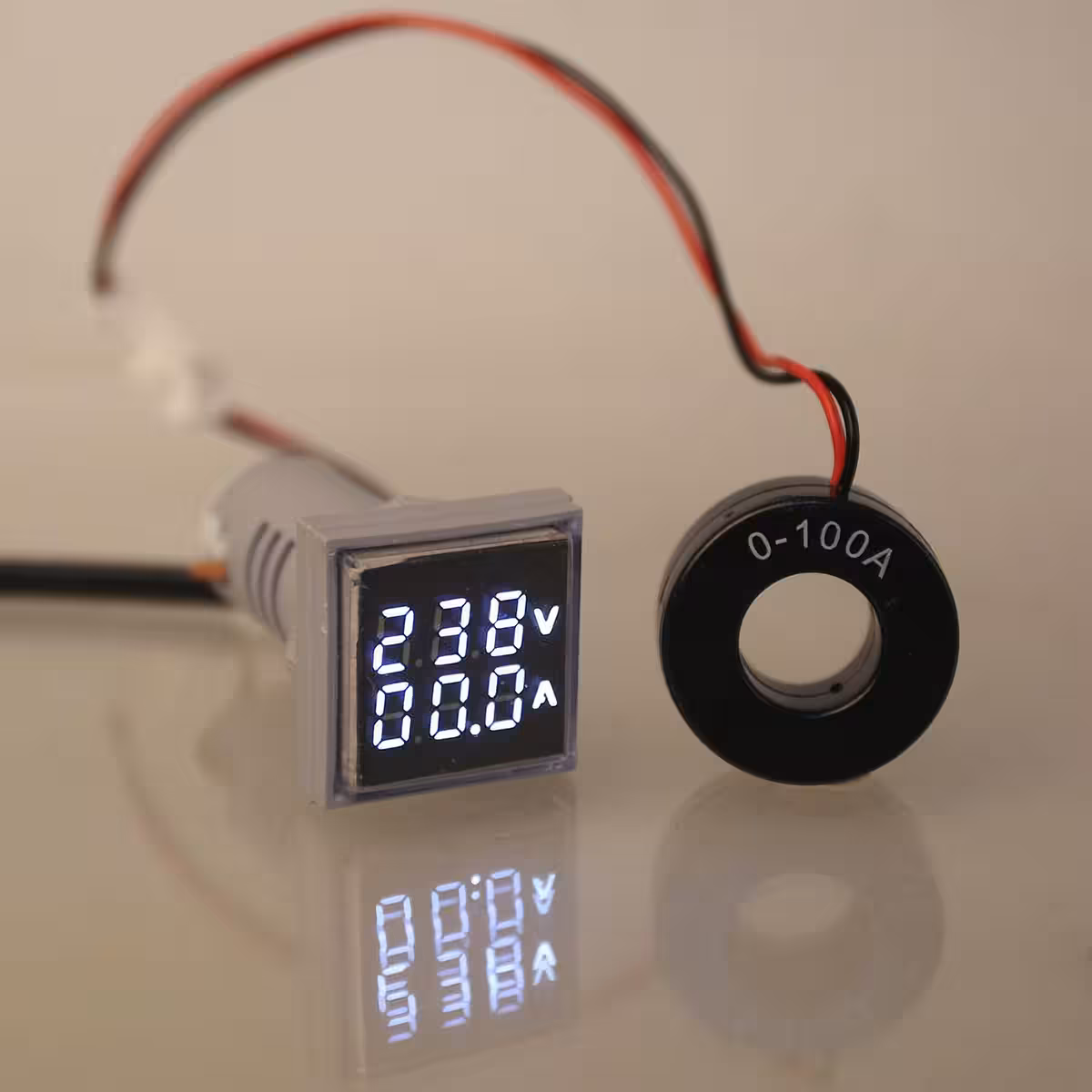

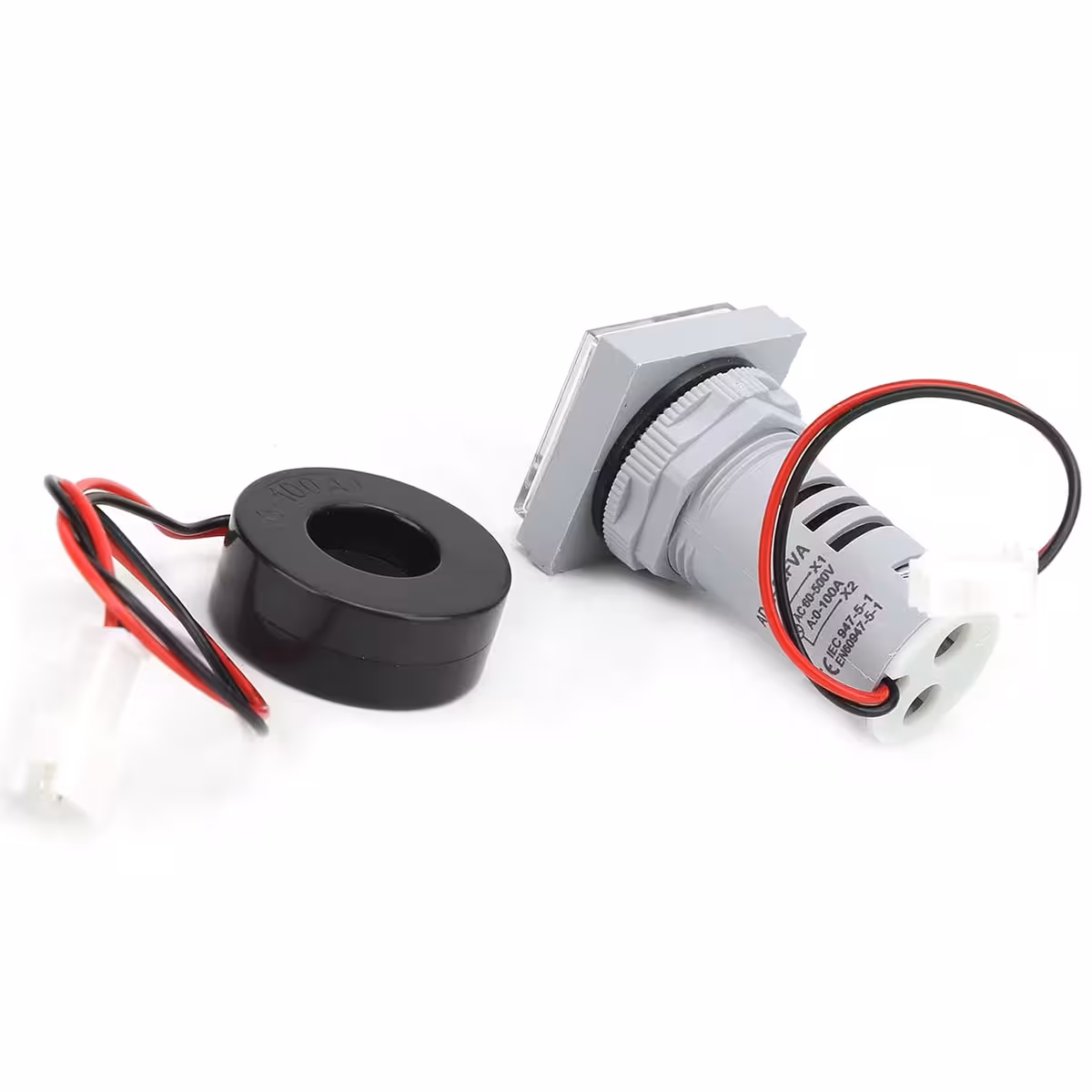

Este módulo integra um voltímetro AC e um amperímetro com transformador de corrente num único dispositivo. Os terminais L e N garantem a alimentação do aparelho e a medição da tensão, enquanto a corrente é monitorizada de forma não invasiva pelo anel magnético. O sinal é processado instantaneamente e apresentado no ecrã LED de alto brilho, garantindo uma leitura clara em qualquer ambiente.
| Parâmetro | Especificação |
|---|---|
| Gama de medição de tensão | 60 – 500 V AC |

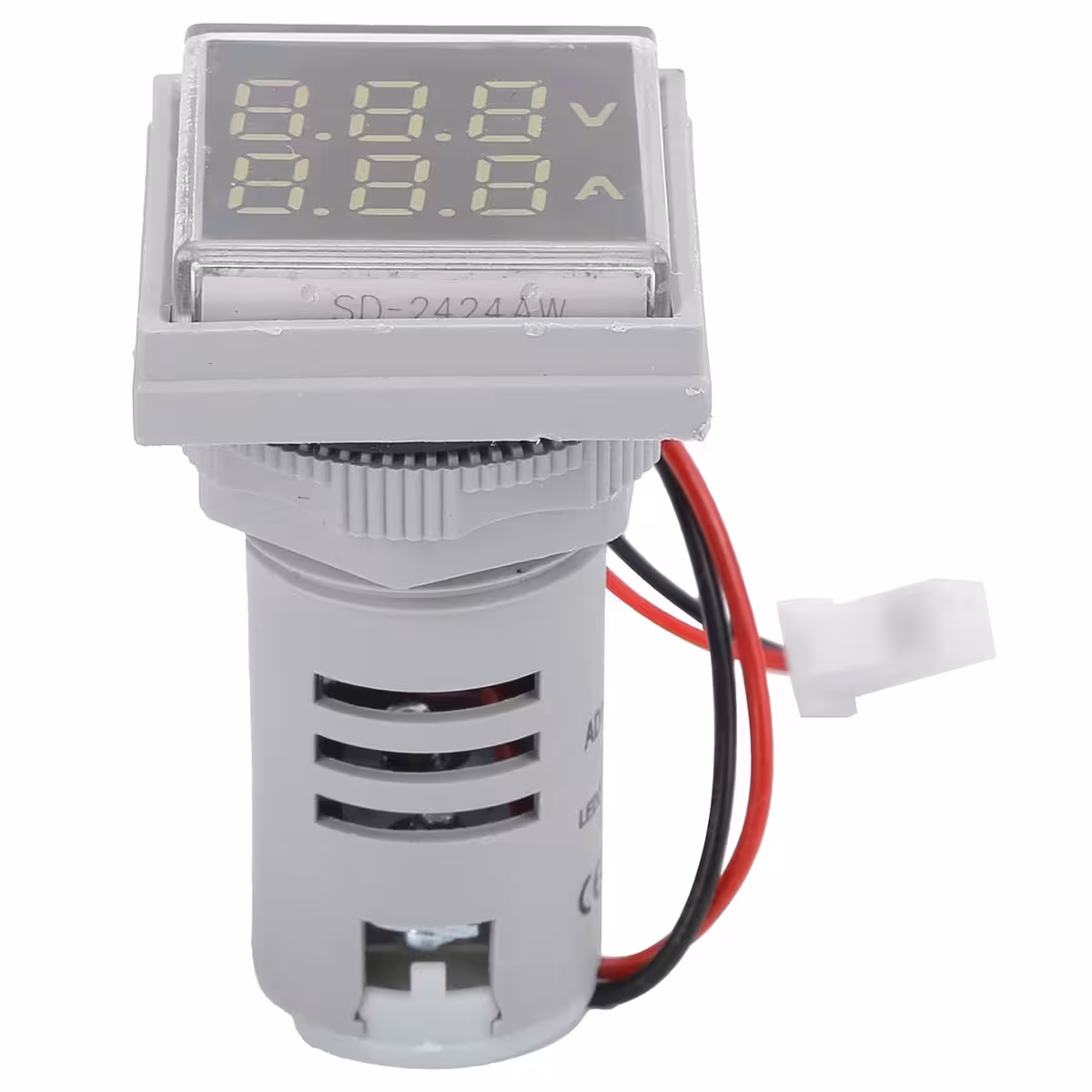

| Gama de medição de corrente | 0 – 100 A AC |
| Tipo de rede compatível | Apenas Corrente Alternada (AC) |
| Tipo de visor | LED de alto brilho |

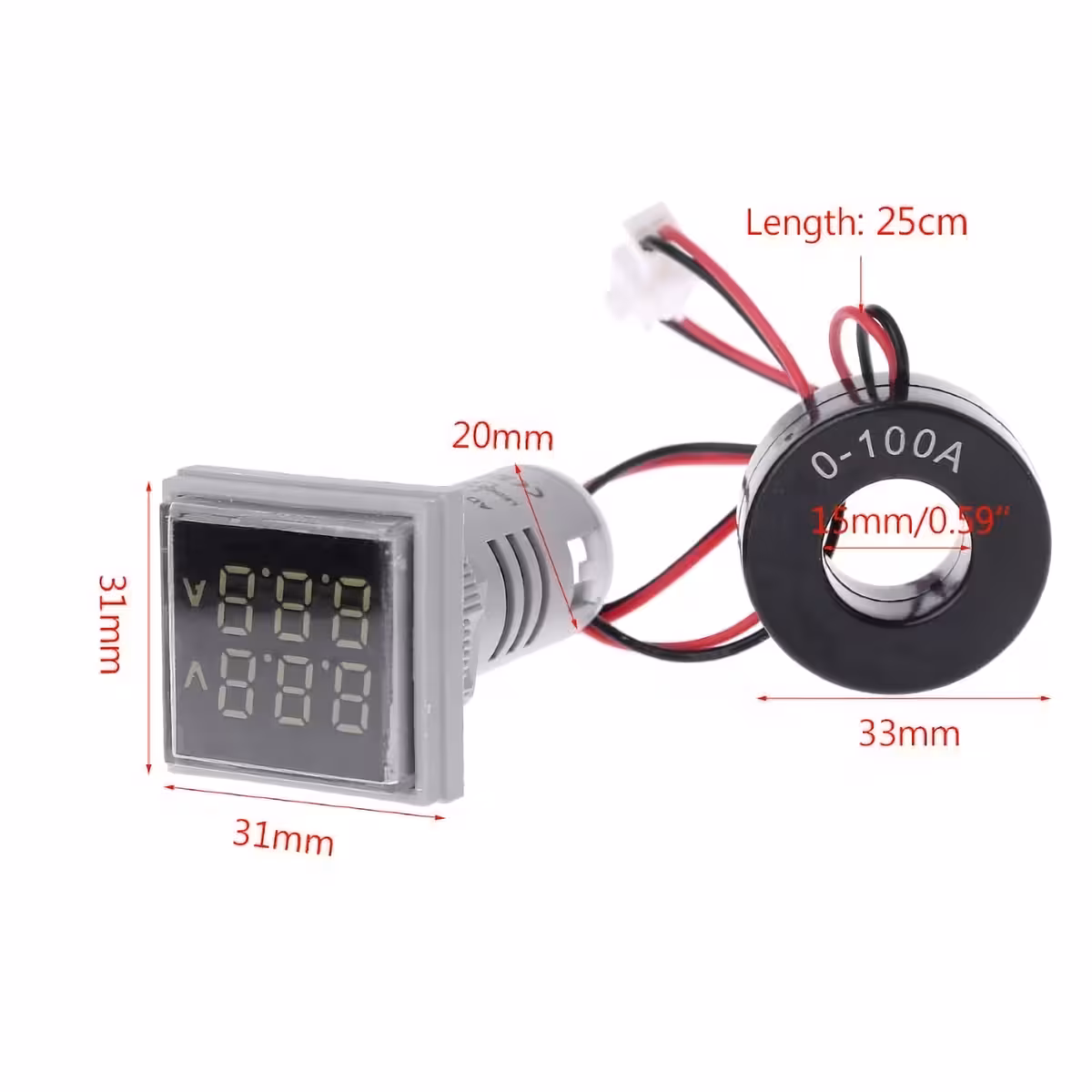

| Dimensões da face | 31 × 31 mm |
| Diâmetro de montagem | 22 mm |
| Cor da caixa | Branco |

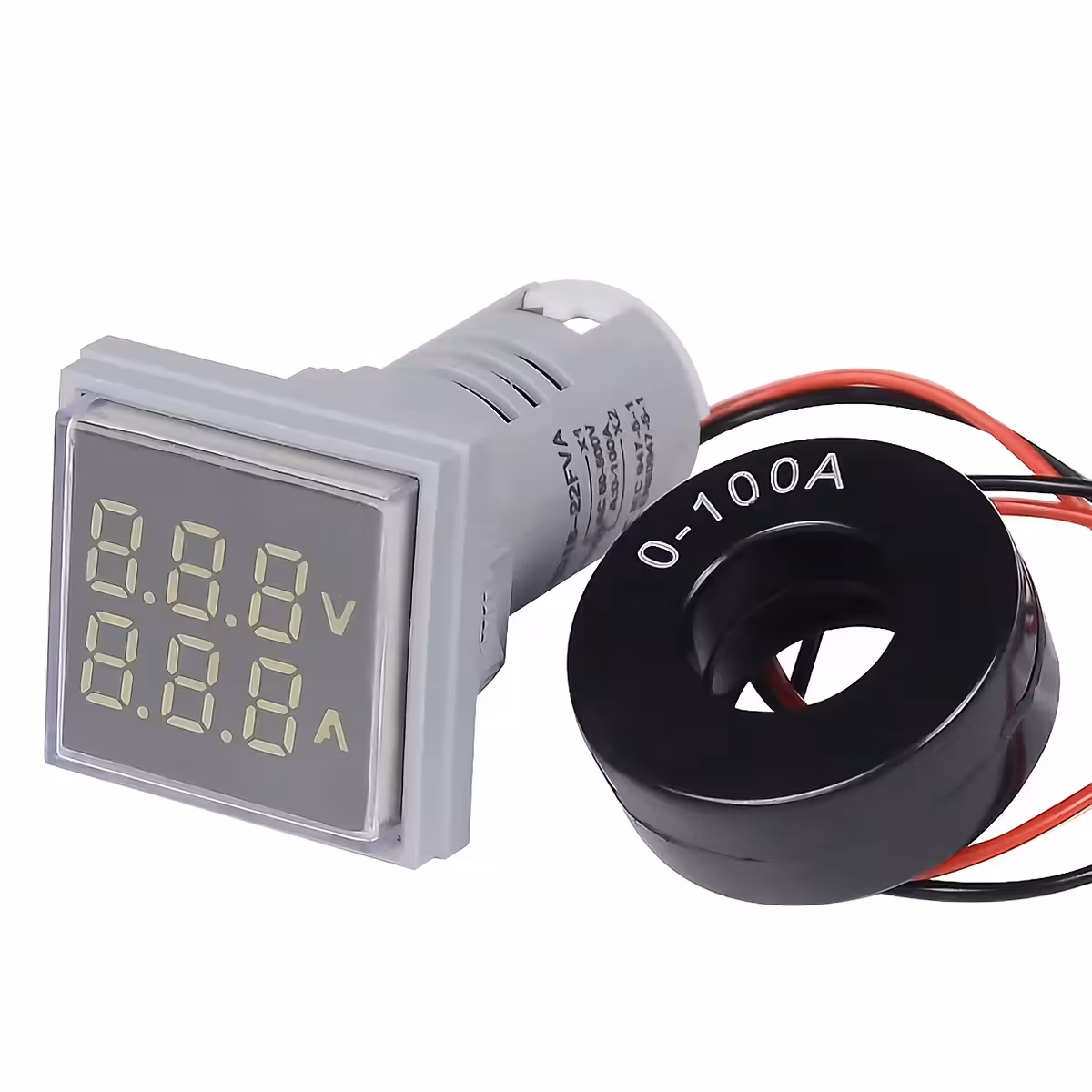

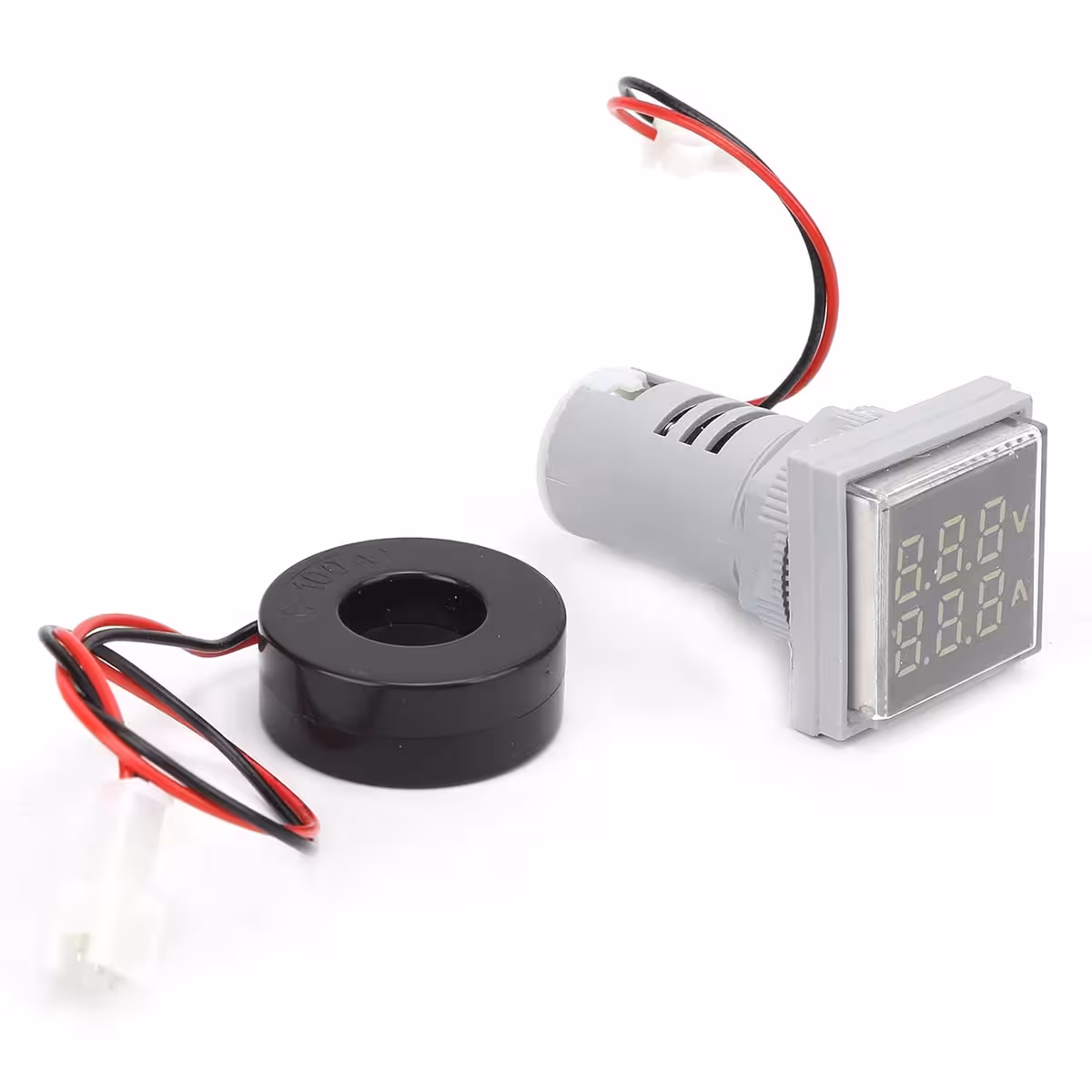

| Tipo de medição de corrente | Transformador de corrente (anel magnético) |
| Configuração para alta precisão | 3 – 5 voltas no anel (para baixas correntes) |
Instruções de Ligação e Utilização

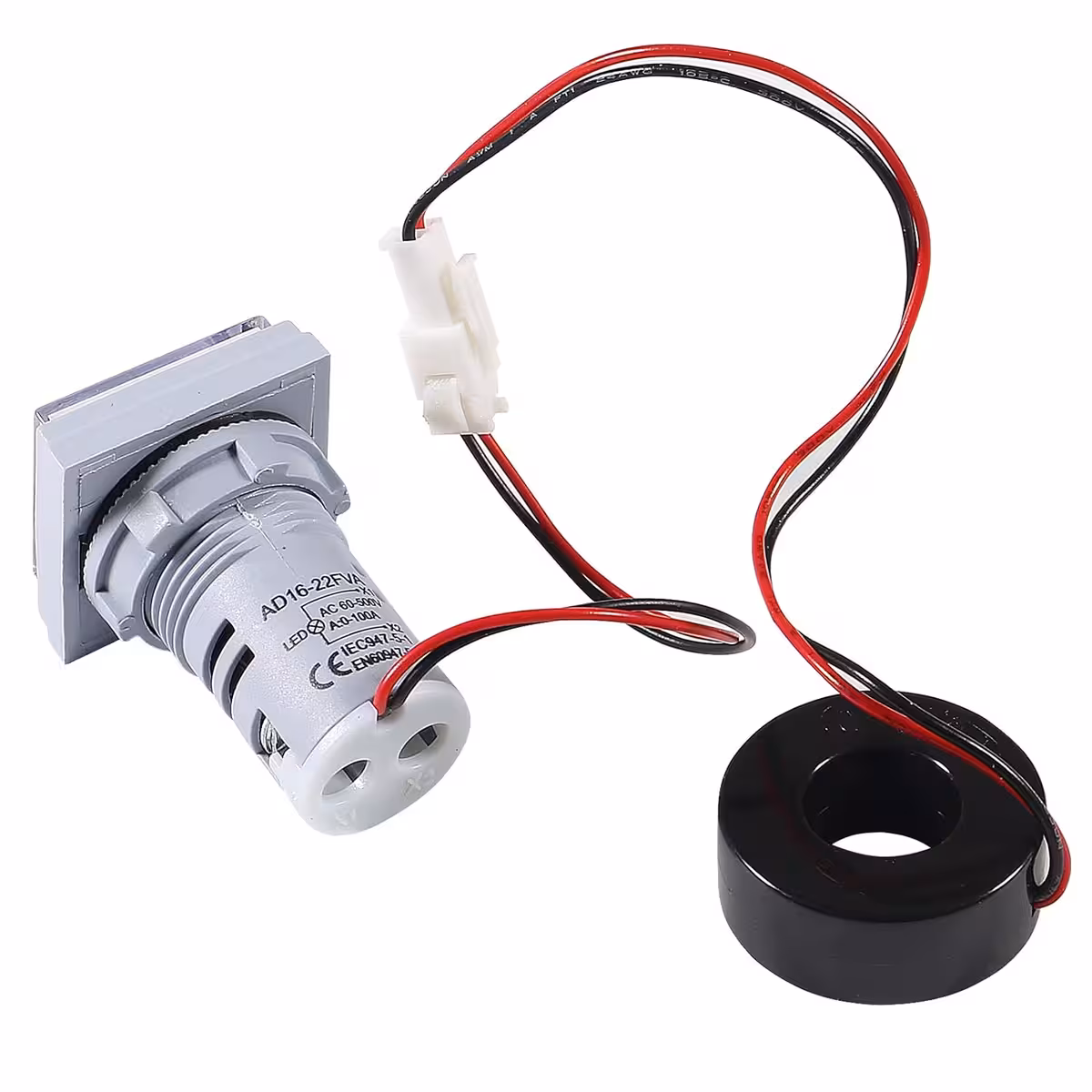

- Faça um orifício circular de 22 mm de diâmetro no painel e insira o módulo.
- Ligue o fio de fase (L) da rede ao terminal L do aparelho.
- Ligue o fio de neutro (N) da rede ao terminal N do aparelho.
- Passe o fio de fase do consumidor através do anel magnético. Para correntes inferiores a 10A, dê 3–5 voltas ao fio no anel para garantir maior precisão.
- Conecte o fio de fase ao consumidor e o fio de neutro do consumidor diretamente à rede.
- Ao ligar a energia, o visor LED indicará imediatamente os valores de tensão e corrente.
Conteúdo da Embalagem

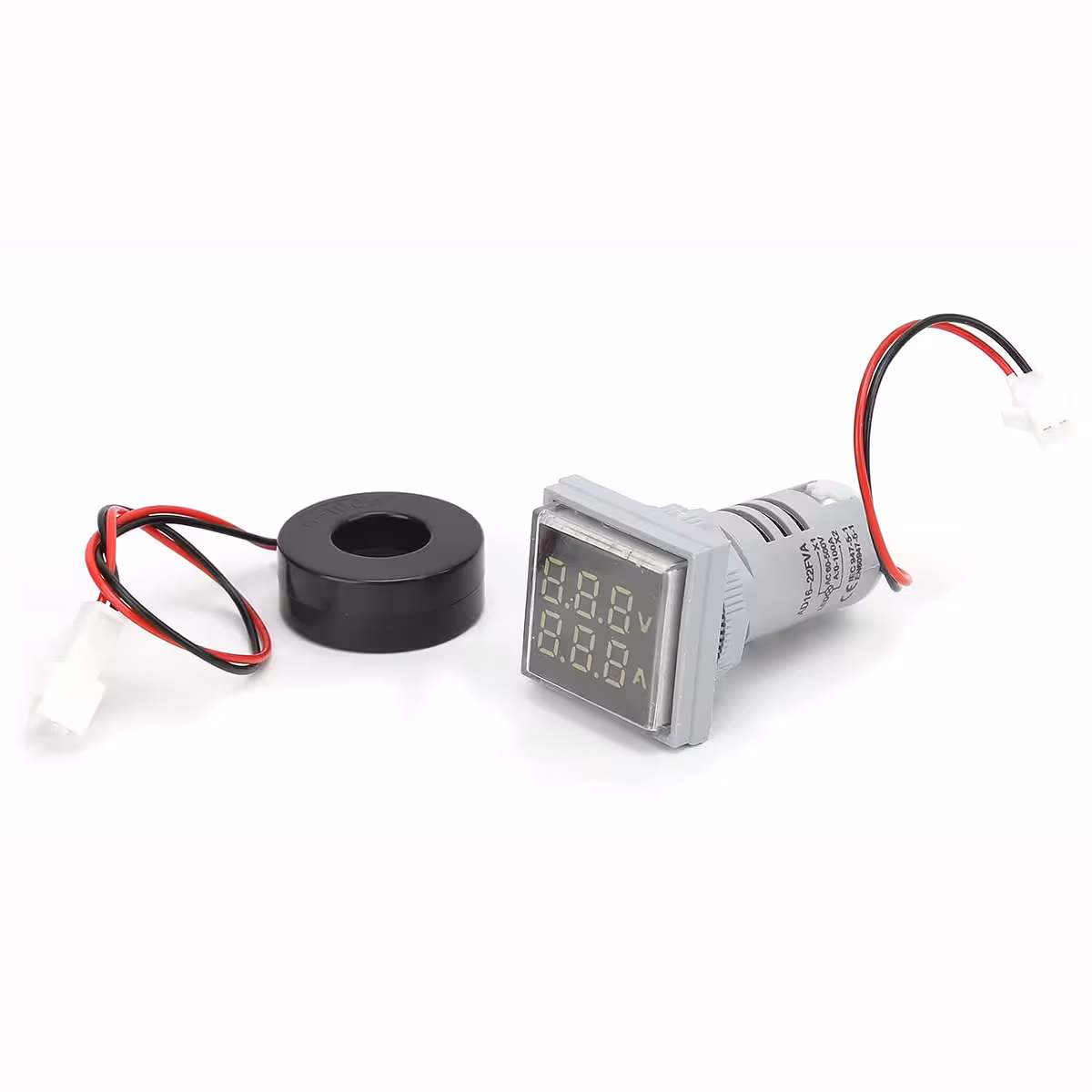

- 1 × Voltímetro/Amperímetro Digital AC 60–500V / 0–100A, visor LED, caixa branca
Perguntas Frequentes
Funciona em corrente contínua (DC)?
Não. Este dispositivo foi desenhado exclusivamente para redes AC. A ligação a sistemas DC pode danificar o módulo e causar leituras incorretas.
É necessário cortar o cabo de fase?
Não. O cabo passa simplesmente pelo interior do anel magnético, permitindo uma instalação não invasiva sem alterar a integridade do circuito.
Por que devo enrolar o fio várias vezes no anel?
Cada volta adicional amplifica o campo magnético detetado. Para correntes reduzidas (abaixo de 5–10A), 3–5 voltas melhoram significativamente a precisão da medição.
Posso monitorizar um eletrodoméstico comum de 230V?
Sim, sem qualquer problema. É ideal para redes monofásicas de 230V, desde que a corrente do consumidor não exceda os 100A.
Qual o espaço necessário para a montagem?
Requer um orifício de 22 mm de diâmetro. A face frontal do módulo tem 31 × 31 mm.
