Tacómetro digital com sensor Hall NPN – monitorização precisa de rotações em tratores, máquinas agrícolas ou tornos, com instalação simples
Sente que o motor está a trabalhar sob esforço excessivo ou abaixo do rendimento ideal, mas não tem forma de verificar? Sem uma leitura clara das rotações, os ajustes são feitos a olho — e isso traduz-se em desgaste prematuro e perda de eficiência. Este tacómetro digital LED com sensor Hall NPN apresenta em tempo real as rotações por minuto (RPM) do eixo, com uma precisão de ±2 RPM para rotações abaixo das 5000 RPM.

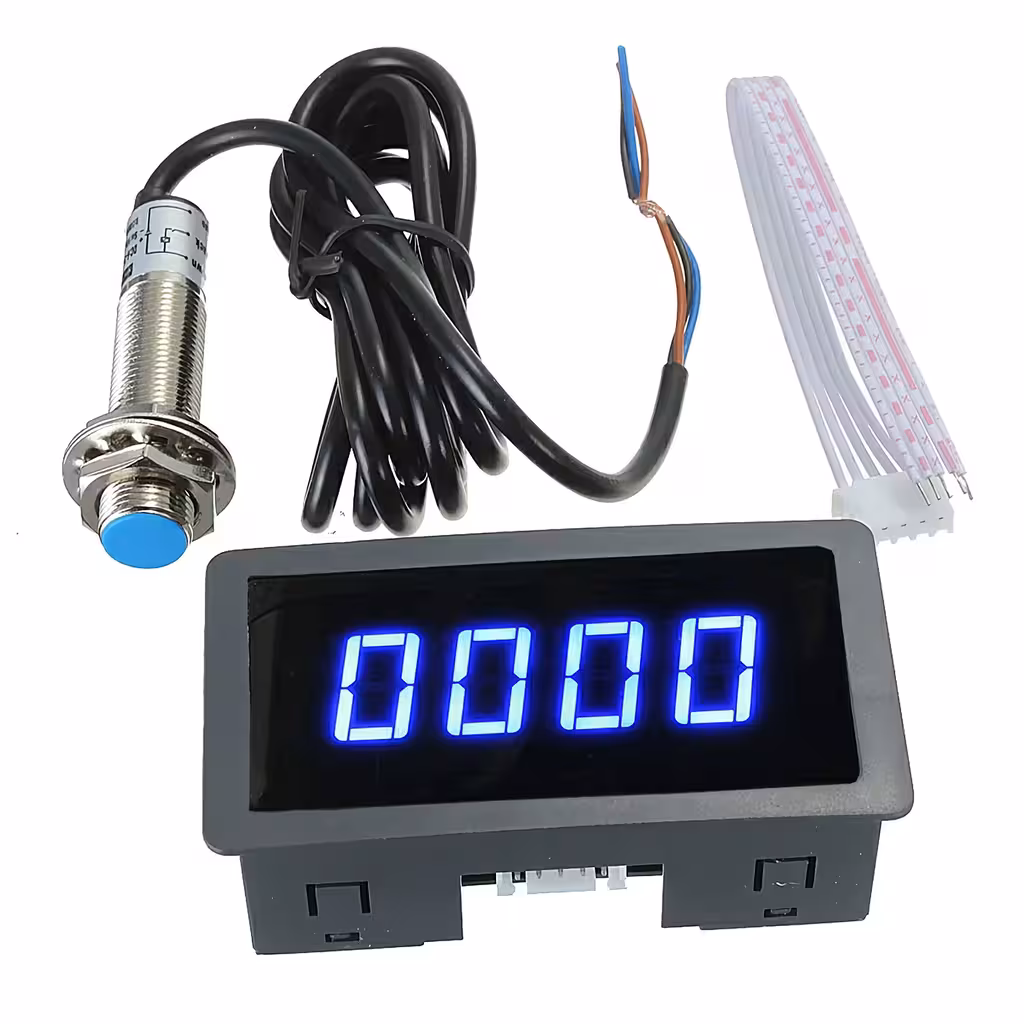

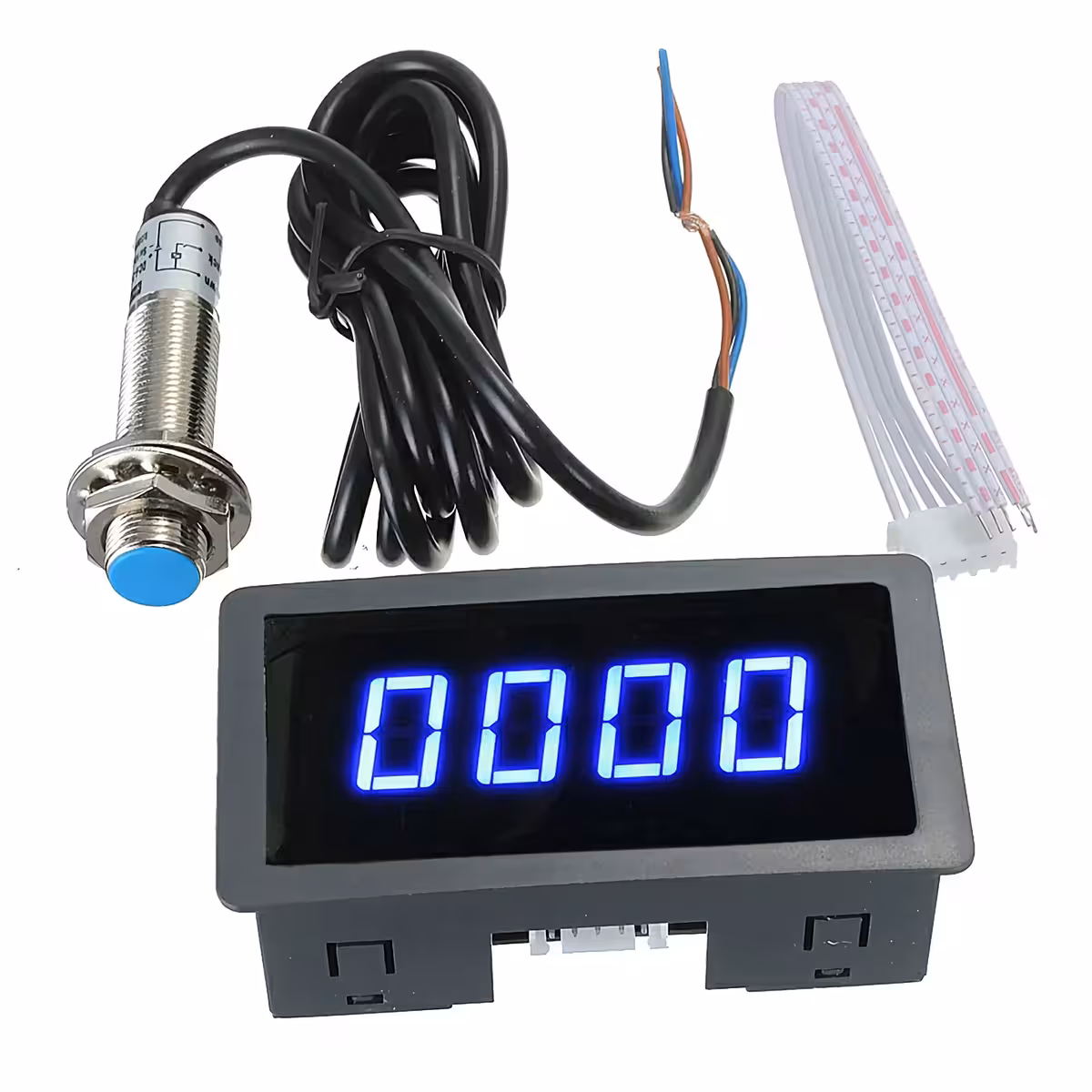

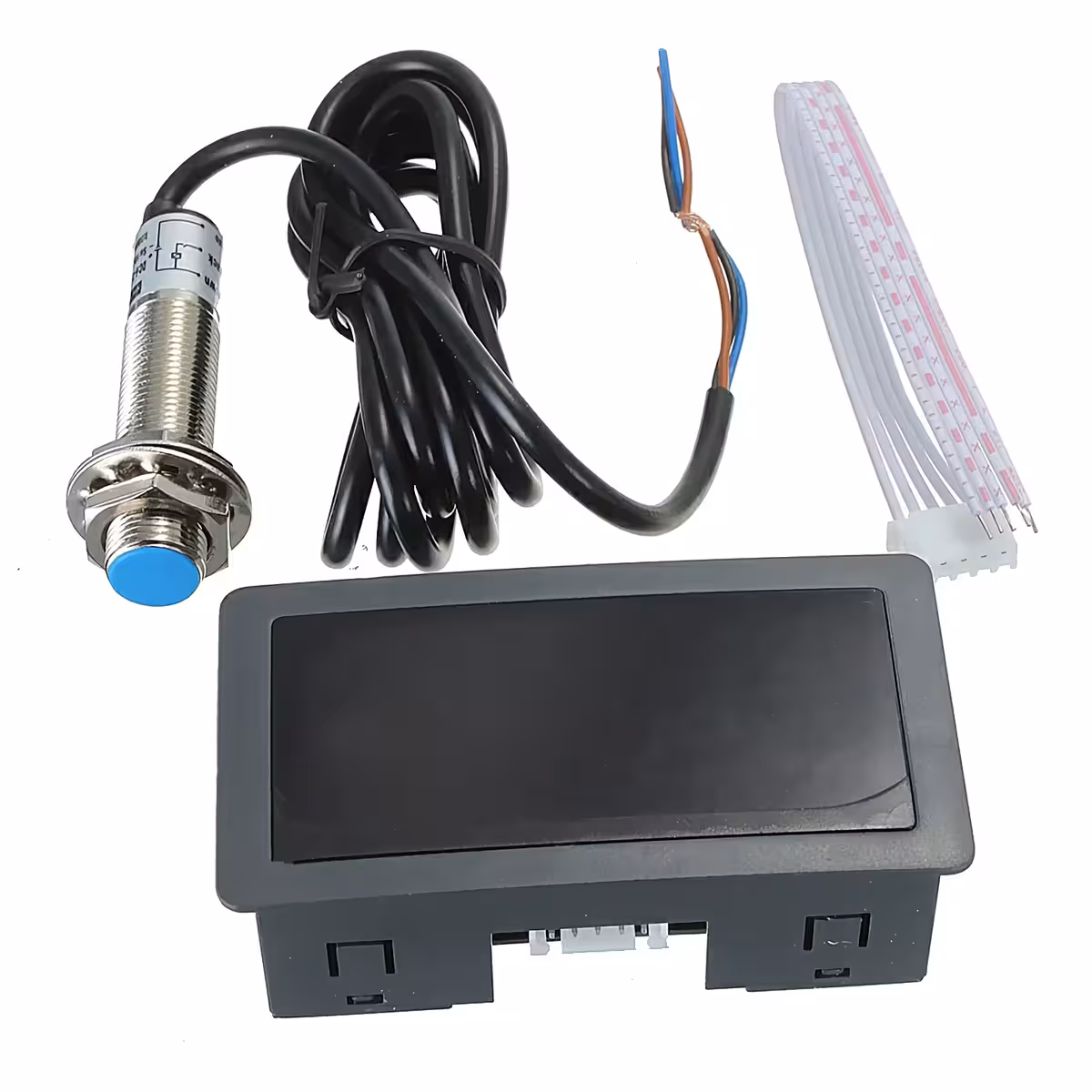

Nota: O conjunto inclui o tacómetro, o sensor Hall NPN e o íman de 10×2 mm. Não necessita de adquirir componentes adicionais para a instalação.
Por que escolher este modelo? (Principais vantagens):
- Ecrã LED azul de alta visibilidade — dígitos de 0,56 polegadas, perfeitamente legíveis mesmo sob luz solar direta na cabine de um trator ou em oficinas com iluminação intensa.
- Atualização superior a 3 vezes por segundo — não obtém uma média atrasada, mas sim a rotação real no momento, essencial para ajustes precisos de acelerador ou monitorização de carga do motor.
- Compatível com 12V e 24V — o mesmo equipamento funciona tanto em tratores de 12V como em máquinas pesadas de 24V, sem necessidade de adaptadores ou versões distintas.
- Precisão de ±2 RPM abaixo das 5000 RPM — a 540 RPM (velocidade padrão da tomada de força – TDF), o erro máximo é de apenas 2 rotações por minuto. Precisão fiável para qualquer ajuste mecânico exigente.
- Sensor sem contacto direto — o íman é montado no eixo e o sensor permanece fixo a uma distância de 1 a 10 mm. Sem fricção, sem desgaste adicional para o equipamento.
- Corte padrão de 76×39 mm — adapta-se à maioria dos painéis de instrumentos existentes, sem necessidade de modificações complexas na consola ou carroçaria.
Detalhes e Desempenho

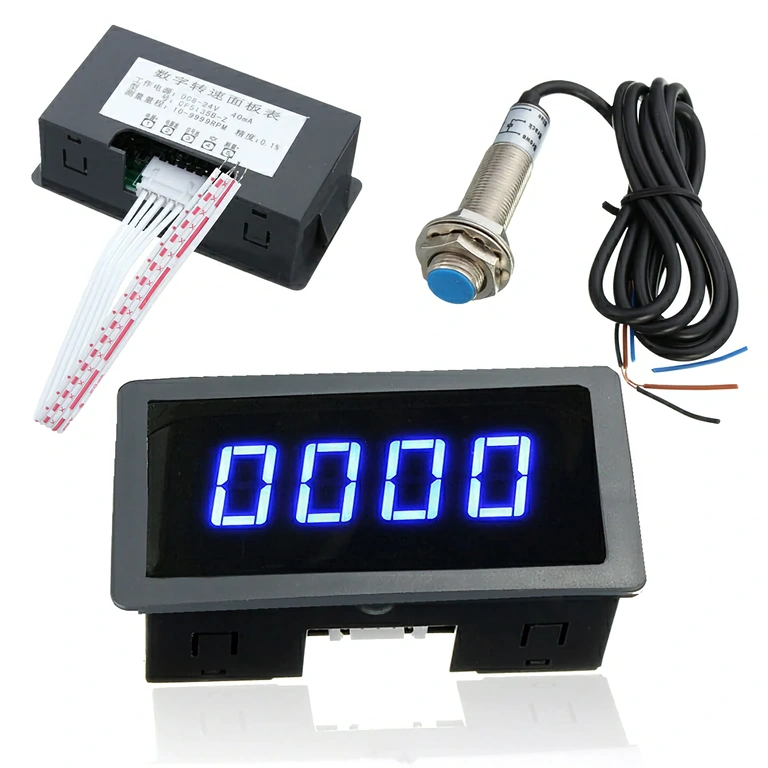

O coração deste tacómetro é o seu módulo LED digital com dígitos azuis de 0,56 polegadas e uma frequência de resposta de 100 Hz, permitindo acompanhar variações rápidas de rotação sem atrasos visíveis. O intervalo de 5 a 9999 RPM torna-o adequado tanto para eixos de tomada de força (TDF) lentos como para motores elétricos de alta rotação.
O sensor Hall NPN deteta a passagem do íman montado no eixo sem contacto físico, a distâncias ajustáveis entre 1 e 10 mm. O cabo de 1 metro oferece flexibilidade para montagens variadas, e a temperatura de funcionamento de –10°C a +60°C garante fiabilidade tanto no trabalho de campo durante o inverno como em oficinas quentes no verão.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tipo de visualização | LED azul, dígitos 0,56 polegadas |
| Tensão de alimentação | DC 8V – 24V (compatível com 12V e 24V) |
| Intervalo de medição | 5 – 9999 RPM |
| Precisão | ±2 RPM abaixo de 5000 RPM / ±3 RPM acima de 5000 RPM |
| Taxa de atualização | >3 vezes / segundo |
| Frequência de resposta | 100 Hz |

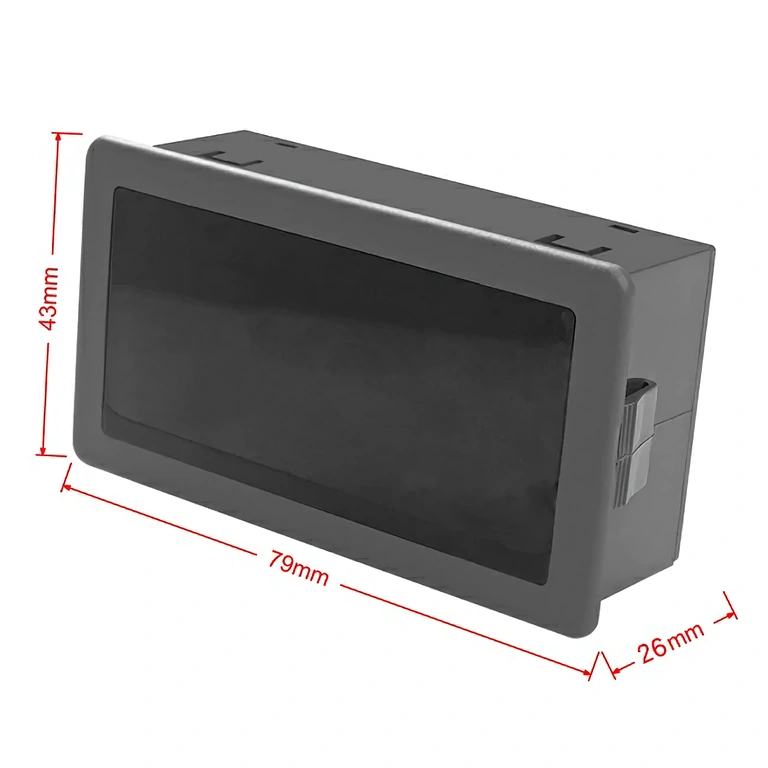

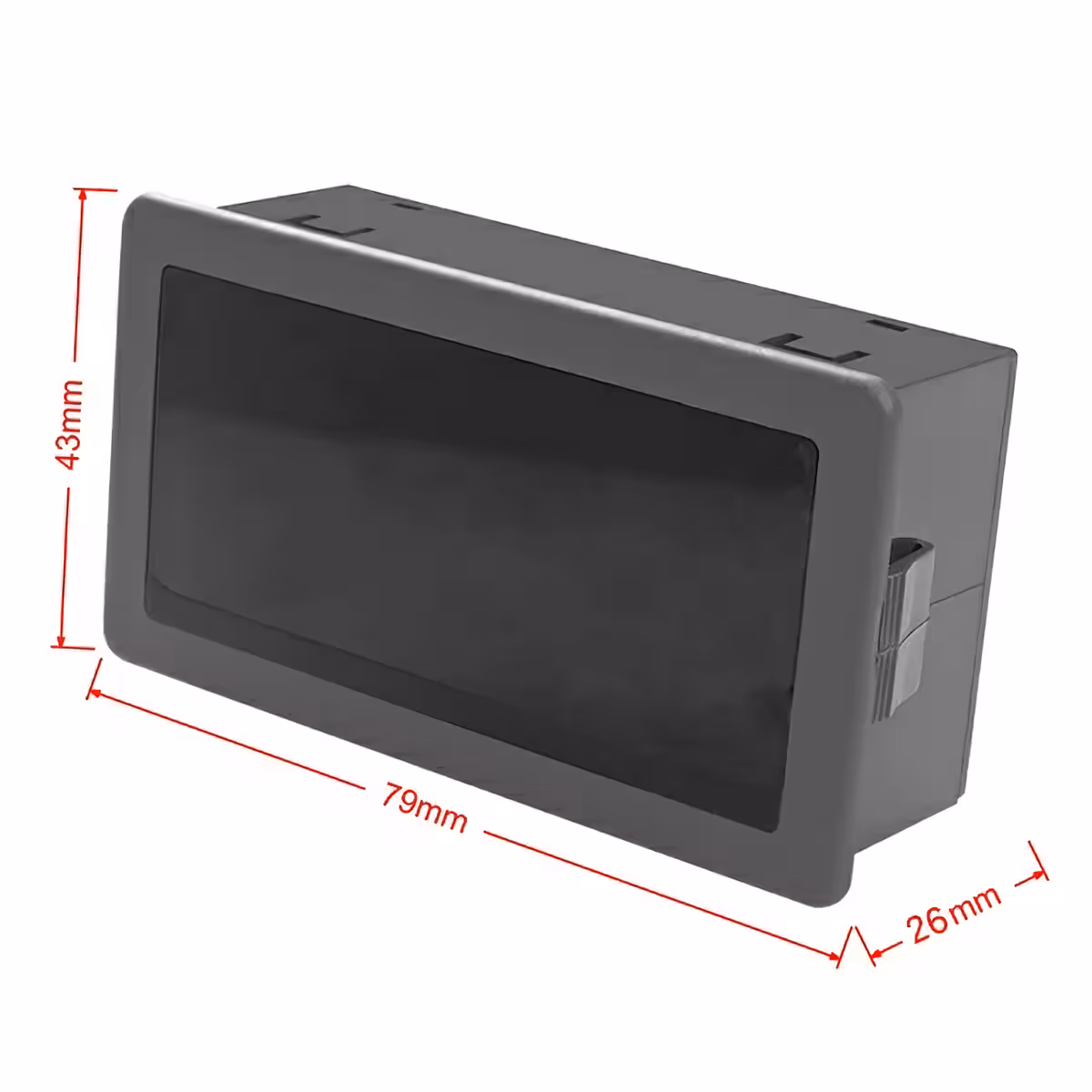

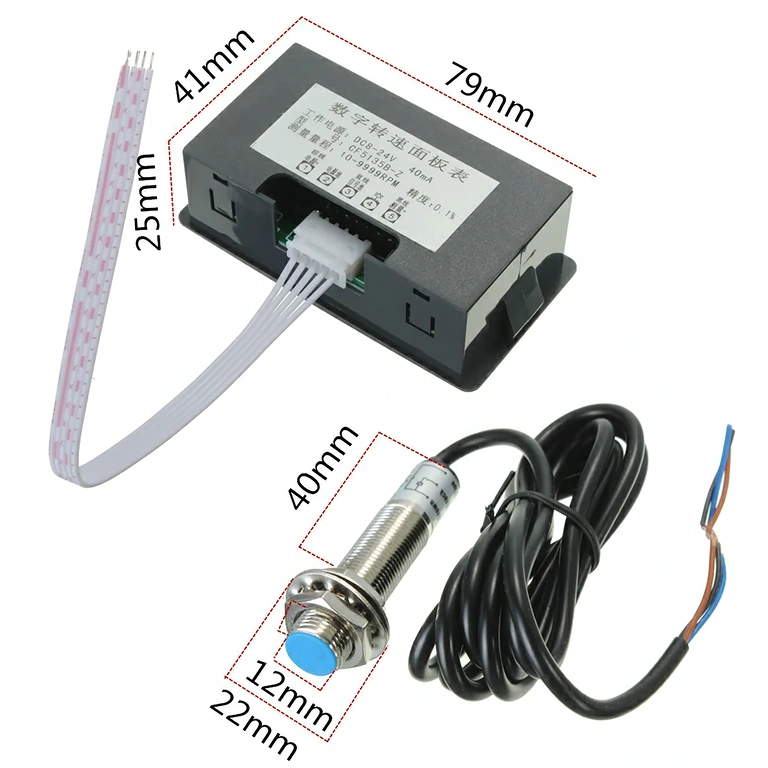

| Dimensões da unidade | 79 × 42 × 25 mm |
| Corte para instalação | 76 × 39 mm |
| Tipo de sensor | Hall NPN com deteção magnética |
| Distância de deteção | 1 mm – 10 mm |
| Corrente de saída do sensor | 20 mA |
| Temperatura de operação | –10°C a +60°C |
| Dimensões do sensor | 60 × 10 mm, cabo de 1 m |
| Íman incluído | 10 × 2 mm |
Instruções de Instalação e Utilização
- Monte o íman (10×2 mm) no eixo rotativo do equipamento — TDF, veio do motor ou volante — utilizando adesivo epóxi ou uma braçadeira mecânica.
- Fixe o sensor Hall NPN numa superfície estática, a uma distância de 1 a 10 mm do íman. A distância recomendada para uma estabilidade ideal é de 3 a 5 mm.
- Ligue o tacómetro: fio vermelho ao (+) DC 8V–24V, fio preto à massa (–), fio amarelo/sinal à saída do sensor.
- Ligue o sensor Hall: fio castanho à alimentação (+), fio azul à massa (–), fio preto à entrada de sinal do tacómetro.
- Ligue o sistema — o ecrã LED acende-se e começa a indicar as rotações assim que o íman passa pelo sensor.
- Calibração (se necessário): se o equipamento possuir múltiplos ímanes no eixo, verifique a configuração do número de impulsos por rotação de acordo com a sua montagem mecânica.
Conteúdo da Embalagem
- 1 x Tacómetro digital LED (79×42×25 mm)
- 1 x Sensor Hall NPN (60×10 mm, cabo de 1 m)
- 1 x Íman (10×2 mm)
Perguntas Frequentes
Funciona em tratores com sistema elétrico de 24V, além de 12V?
Sim. O tacómetro aceita qualquer tensão entre DC 8V e 24V. Funciona sem modificações tanto em tratores de 12V como em máquinas agrícolas pesadas de 24V.
É necessário comprar o sensor ou o íman separadamente?
Não. O conjunto inclui o sensor Hall NPN e o íman de 10×2 mm. Tudo o que necessita para a instalação está incluído na caixa.
Qual a precisão a 540 RPM, a velocidade padrão da TDF?
Para rotações abaixo de 5000 RPM, a precisão é de ±2 RPM. A 540 RPM, o erro máximo é de apenas 2 rotações por minuto — mais do que suficiente para monitorizar e ajustar a tomada de força com rigor.
Pode ser montado em tornos ou compressores, além de máquinas agrícolas?
Sim, é adequado para qualquer equipamento com eixo rotativo e rotações entre 5 e 9999 RPM — tornos, fresadoras, motores elétricos, compressores, geradores ou motores marítimos.
