Módulo de relé de 4 canais 433MHz – controle até 4 dispositivos com um único comando
Precisa de controlar um portão, um estore e um sistema de iluminação sem fios a partir de um único ponto? Com este recetor e os dois comandos incluídos, pode automatizar até 4 circuitos independentes — sem necessidade de recorrer a um eletricista ou de comprar componentes extra. O módulo de relé de 4 canais 433MHz é fornecido pronto a utilizar, com tudo o que precisa na caixa.
Nota: O conjunto inclui o módulo recetor com 4 relés e 2 comandos de 4 botões. Requer uma fonte de alimentação de 12V DC — não incluída.
Porquê escolher este modelo? (Principais vantagens):
- Kit completo, sem surpresas — módulo recetor e 2 comandos no mesmo pacote, sem custos adicionais.
- 4 canais totalmente independentes — controle simultaneamente um portão, um estore, uma bomba e a iluminação, atribuindo cada um a um botão específico.
- 3 modos de funcionamento programáveis — Momentâneo, ON/OFF (Toggle) e Latched, adaptáveis a qualquer tipo de carga elétrica.
- Potência de comutação até 2000W — acione diretamente motores, bombas ou atuadores sem necessidade de relés externos adicionais.
- Sensibilidade de -105 dBM — receção estável mesmo através de paredes ou a longas distâncias do recetor.
- Intervalo térmico de -20°C a +80°C — funcionamento fiável no exterior durante o inverno ou em espaços industriais sem aquecimento.
- Programação self-learning — associe um novo comando em poucos segundos, sem necessidade de equipamentos especiais.
Detalhes e Desempenho
O recetor opera na frequência de 433.92 MHz com modulação ASK, garantindo compatibilidade com a maioria dos comandos disponíveis no mercado que utilizam o mesmo padrão. A tecnologia de código de aprendizagem (self-learning) elimina a necessidade de interruptores DIP ou configurações manuais complexas — a associação do comando é feita de forma intuitiva. Com um consumo em standby de apenas 8.5 mA, a eficiência energética é mantida, e as saídas dos 4 relés podem ser configuradas individualmente ou em pares através dos modos 2CH, permitindo cenários de automatização mais avançados.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tensão de alimentação | 12V DC |
| Frequência de operação | 433.92 MHz |
| Modulação de sinal | ASK |
| Método de codificação | Código de aprendizagem (Self-learning) |
| Número de canais | 4 canais independentes |
| Modos de funcionamento | Momentâneo / ON-OFF / Latched / 2CH |
| Consumo em standby | 8.5 mA |
| Potência máxima de comutação | 2000W |
| Sensibilidade de receção | -105 dBM |
| Temperatura de funcionamento | -20°C ~ +80°C |
| Comandos incluídos | 2 unidades (4 botões cada) |

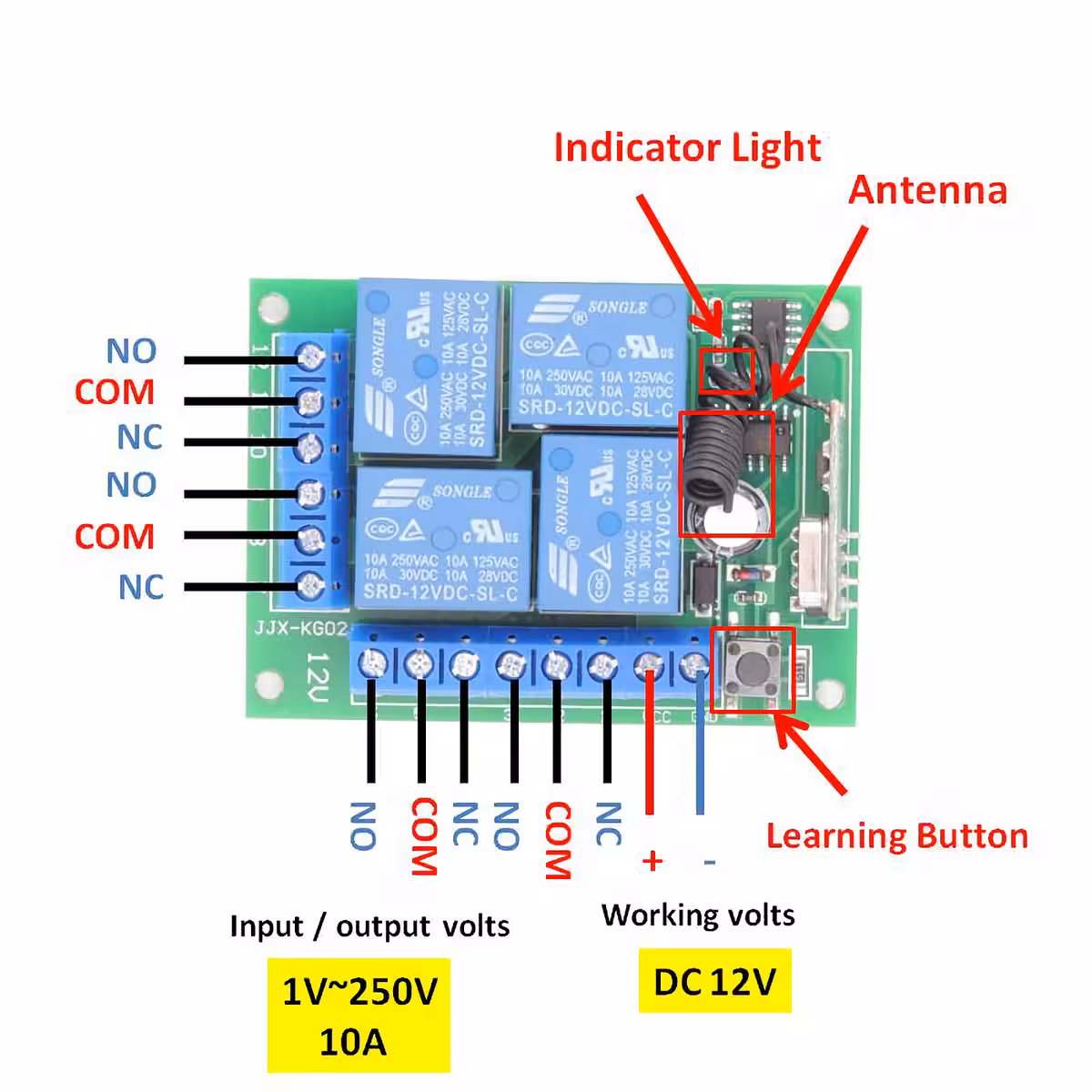

Instruções de Programação e Utilização
- Ligue o módulo a uma fonte de 12V DC e aguarde que o LED permaneça aceso de forma constante.
- Prima o botão na placa oito vezes para repor o sistema (reset) — uma série de intermitências confirmará a operação.
- Aguarde a estabilização do LED. Não pressione o comando durante este intervalo.

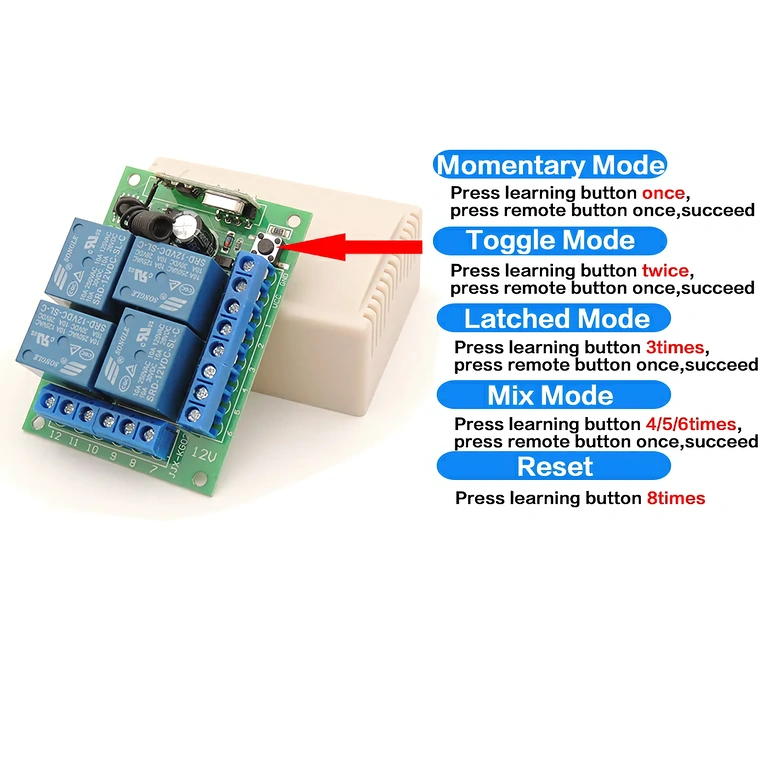

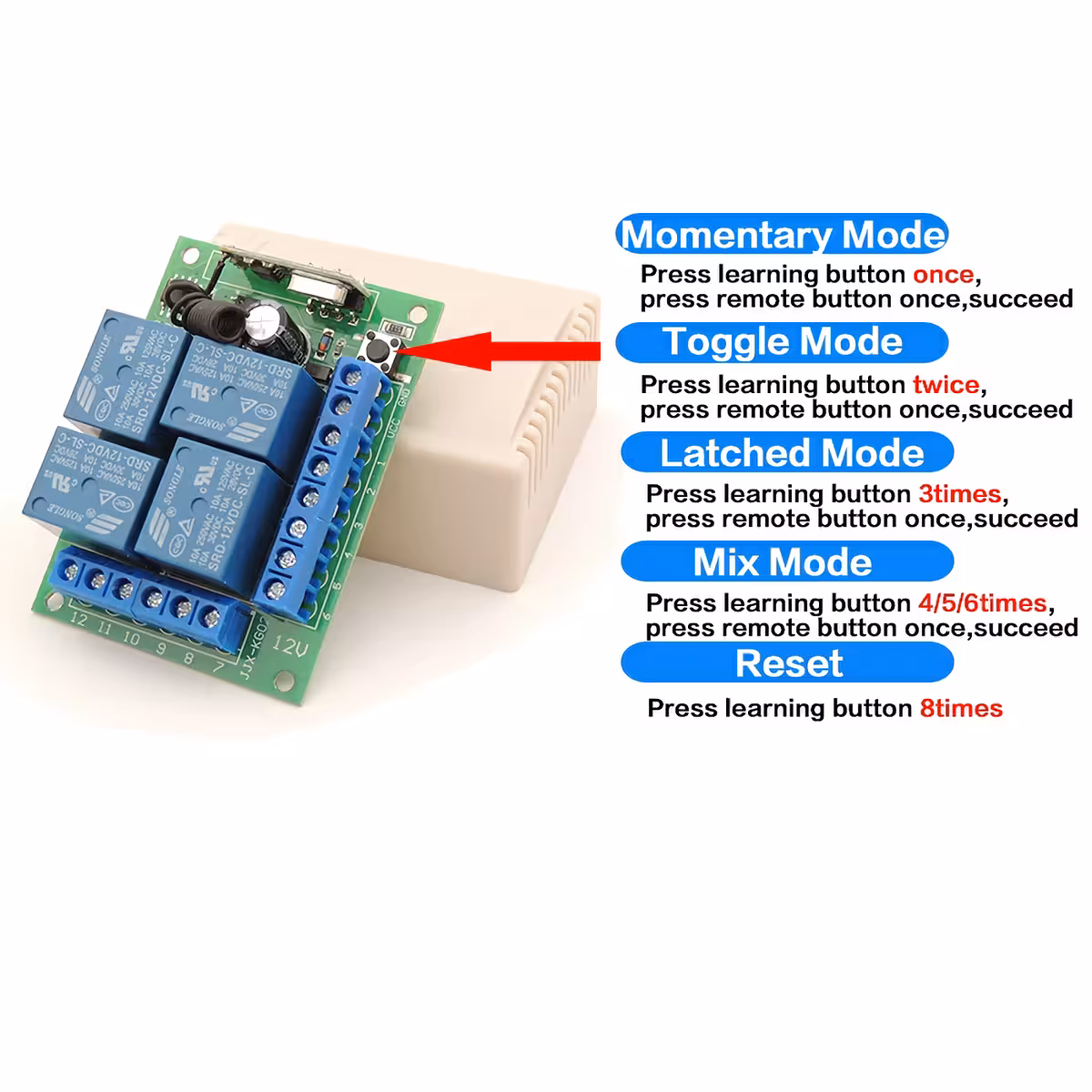

- Selecione o modo pretendido através do número de pressões no botão da placa e, quando o LED brilhar intensamente, prima o botão desejado no comando:
- Momentâneo (sem retenção): 1 pressão — o relé permanece ativo apenas enquanto mantém o botão premido.
- ON/OFF (com retenção): 2 pressões — uma pressão liga, a seguinte desliga.
- Latched (com comutação): 3 pressões — o relé mantém a última posição definida.
- Modo 2CH 1+2: 4 pressões — ativação simultânea dos canais 1 e 2.
- Modo 2CH 1+3: 5 pressões — ativação simultânea dos canais 1 e 3.
- Modo 2CH 2+3: 6 pressões — ativação simultânea dos canais 2 e 3.
- Modo 2CH 3+3: 7 pressões — configuração especial para o canal 3 duplo.
- RESET completo: 8 pressões — apaga todas as definições e comandos memorizados.

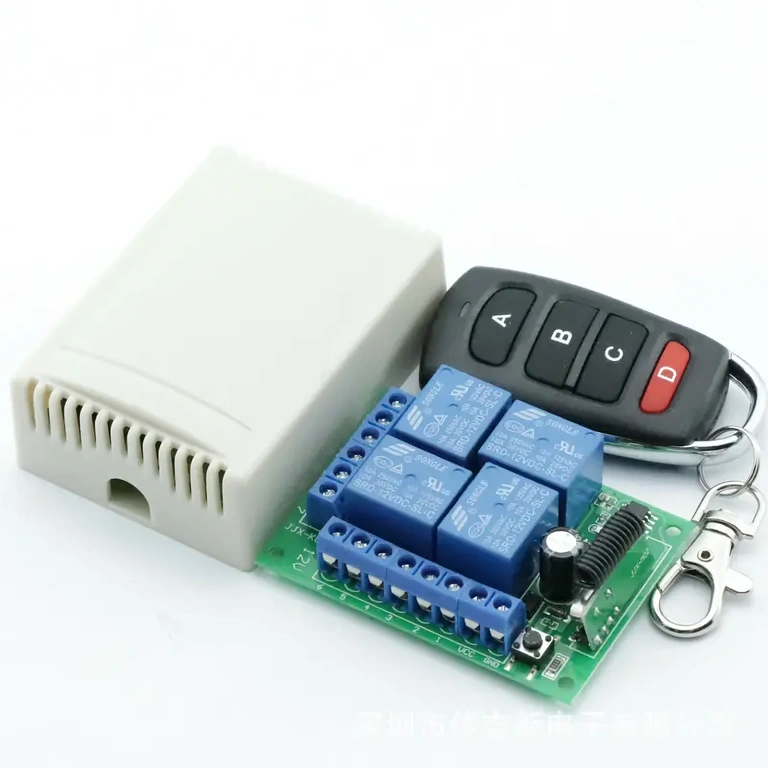

Conteúdo da Embalagem

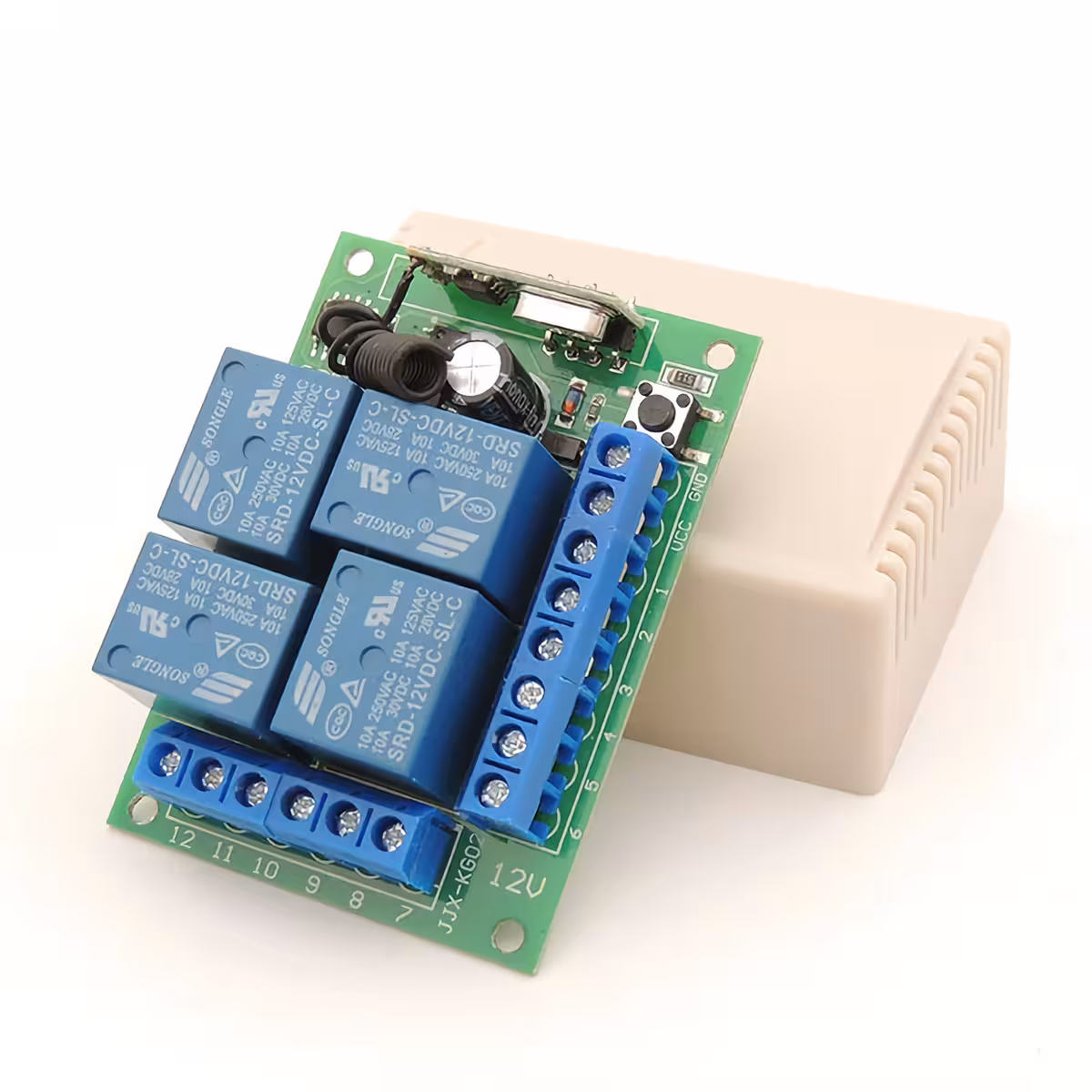

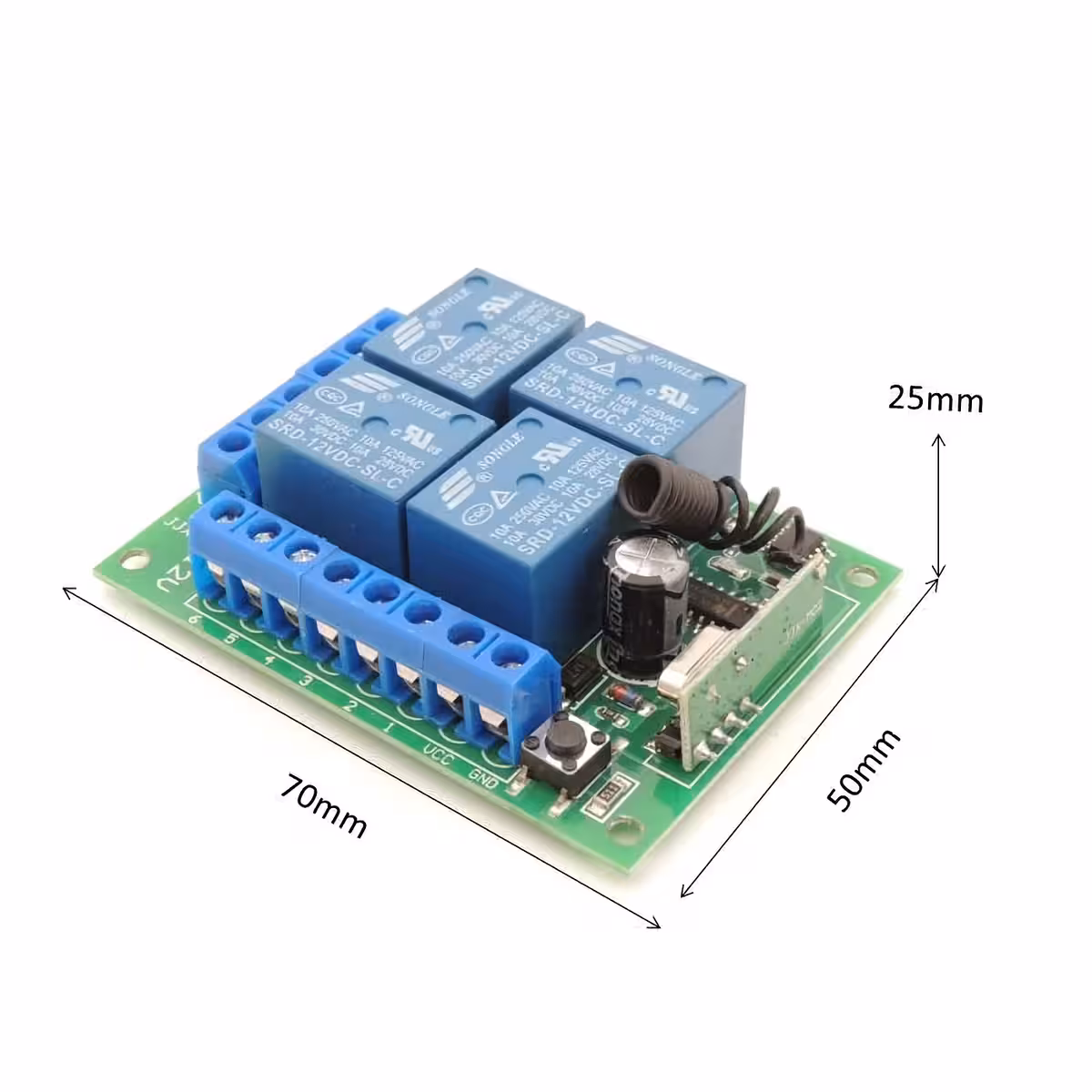

- 1x Módulo recetor RF com 4 relés independentes (12V DC)

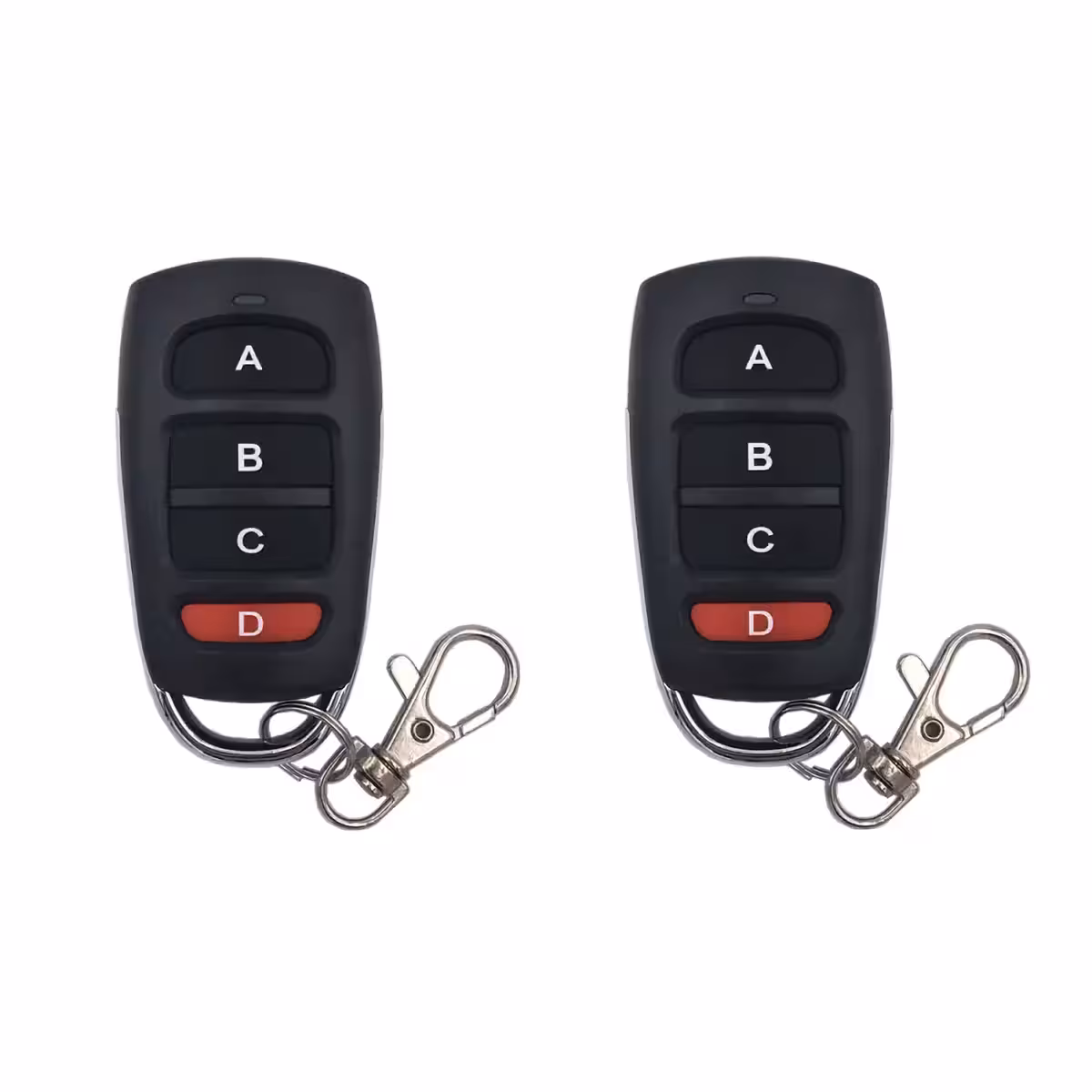

- 2x Comando com 4 botões (433.92 MHz)
Perguntas Frequentes
Posso adicionar mais comandos ao mesmo módulo?
Sim. Através do procedimento de self-learning, pode associar quantos comandos compatíveis com 433.92 MHz e modulação ASK desejar. Basta repetir os passos de programação para cada comando novo, sem efetuar o reset entre eles.
Qual é a diferença prática entre Momentâneo, ON/OFF e Latched?
O modo Momentâneo é ideal para campainhas ou aberturas temporárias — o relé só atua enquanto pressiona. O modo ON/OFF funciona como um interruptor convencional — uma pressão liga, outra desliga. O modo Latched mantém o estado independentemente do número de pressões — perfeito para motores com paragem automática.
É compatível com automatismos de portões ou garagens já existentes?
Geralmente sim, desde que o sistema existente aceite comandos de relé e opere a 12V. Verifique a tensão de alimentação e o tipo de sinal suportado pelo seu controlador antes da instalação.
A fonte de alimentação de 12V está incluída?
Não. O pacote contém exclusivamente o módulo recetor e os 2 comandos. A fonte de alimentação de 12V DC deve ser adquirida separadamente.
Pode ser montado no exterior ou em locais com temperaturas extremas?
Sim. Suporta temperaturas entre -20°C e +80°C, resistindo tanto ao frio intenso como a ambientes industriais quentes. Recomendamos a proteção contra humidade direta ou a instalação numa caixa estanque se for exposto a condições atmosféricas adversas.
