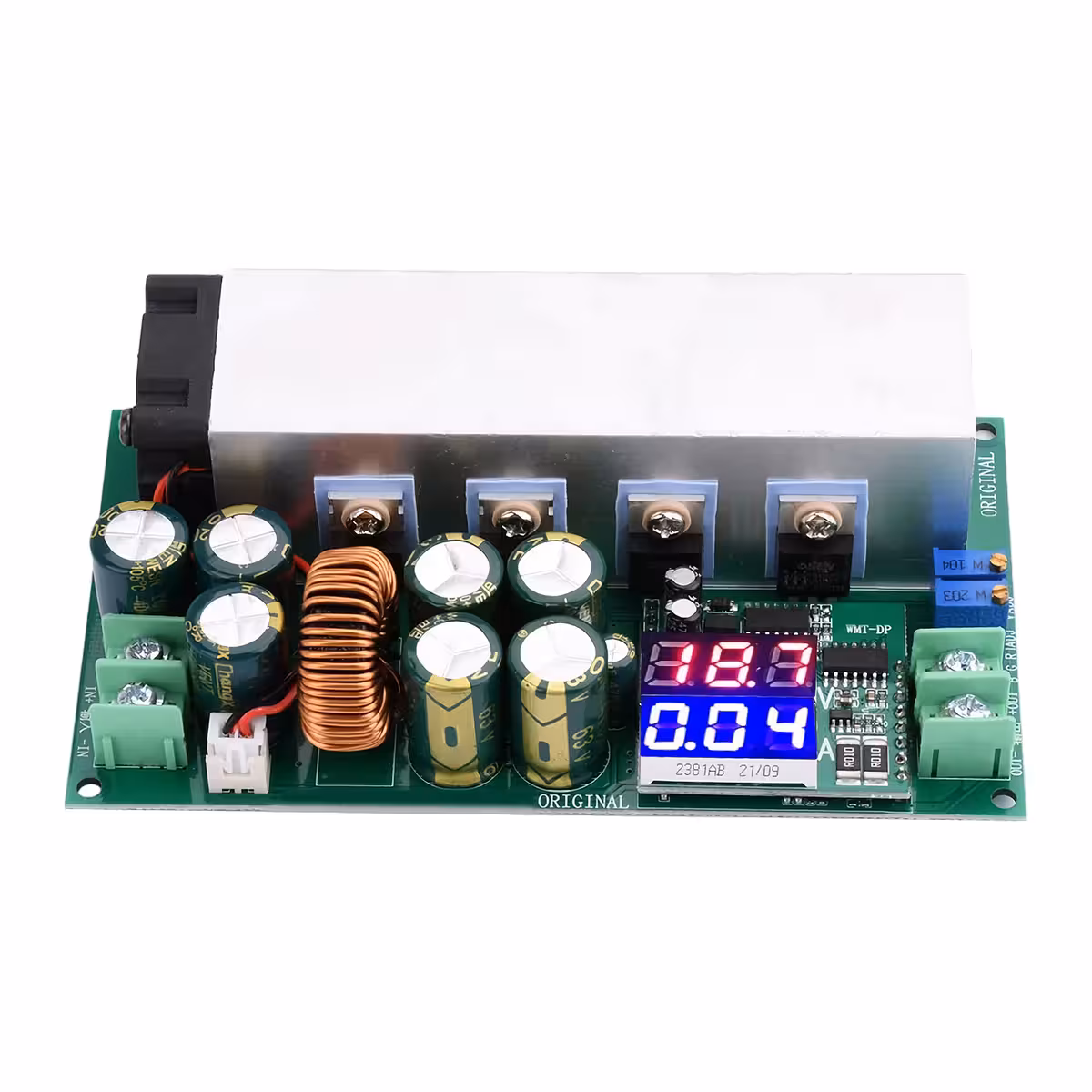

Módulo step-down de 600W DC 12-80V – ajuste preciso de CV/CC, sem perdas de energia desnecessárias
Precisa de reduzir a tensão de uma fonte de 24V, 48V ou até 72V para o valor exato que o seu equipamento exige? Sem compromissos e sem flutuações. Este módulo step-down ajustável de 600W oferece controlo total sobre a tensão e a corrente de saída, diretamente através de dois potenciómetros, com leitura dos valores em tempo real.
Nota: A tensão máxima de saída é igual à tensão de entrada × 0.8 (ex: com 60V de entrada, a saída máxima é 48V). O módulo não é compatível com baterias de 72V. Ao utilizar para carregar baterias, recomenda-se a instalação de díodos para evitar a corrente inversa.
Por que escolher este módulo step-down? (Vantagens principais):
- Ajuste independente CV/CC — regule a tensão (2.5V–50V) e a corrente (0–20A) separadamente, ideal para cargas com requisitos rigorosos de arranque ou carregamento
- Visor digital duplo — visualize simultaneamente a voltagem e a corrente de saída sem necessidade de multímetro
- Eficiência ≥93% — a 600W de potência, isto traduz-se em menos de 42W de perdas térmicas, comparativamente aos 90–120W de conversores convencionais
- Proteção automática a 25A — se a carga exceder o limite definido, o circuito limita a corrente para proteger os componentes
- Proteção contra inversão de polaridade — o módulo permanece intacto caso ligue os cabos incorretamente
- Funcionamento de -40°C a +85°C — estabilidade garantida tanto em oficinas frias no inverno como em caixas metálicas no verão
- Design compacto: 125×70×32mm — fácil de integrar em qualquer projeto sem necessidade de redesenhar o layout
Detalhes e Desempenho
O conversor utiliza uma topologia buck (step-down) com comutação de alta frequência, mantendo a tensão de saída estável mesmo perante variações bruscas de carga. O VADJ controla a tensão e o IADJ define o limite de corrente, de forma independente. Três indicadores LED informam o estado de funcionamento: azul (CV sem carga), verde (corrente ativa) e vermelho (modo CC ativo) — feedback instantâneo, sem necessidade de osciloscópio.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tensão de entrada | DC 12V – 80V (incompatível com bateria de 72V) |
| Tensão de saída | 2.5V – 50V ajustável (máx = Vin × 0.8) |
| Corrente de saída máxima | 20A (proteção automática a 25A) |
| Potência máxima | 600W |
| Eficiência | ≥ 93% |
| Visor | Digital – voltagem e corrente simultâneas |
| Modo de funcionamento | CV (tensão constante) / CC (corrente constante) |
| Proteções integradas | Sobrecorrente (25A), inversão de polaridade |
| Temperatura de funcionamento | -40°C – +85°C |
| Temperatura de armazenamento | -20°C – +50°C |
| Humidade relativa | 65% ± 20% |
| Dimensões | 125mm × 70mm × 32mm |
Instruções de Configuração e Utilização
- Ligue a fonte de alimentação aos terminais IN+ e IN-, respeitando a polaridade (DC 12V–80V).
- Ligue a carga aos terminais OUT+ e OUT-.
- Regule a tensão de saída rodando o potenciómetro VADJ — no sentido dos ponteiros do relógio para aumentar, no sentido inverso para diminuir.
- Regule o limite de corrente rodando o potenciómetro IADJ — no sentido dos ponteiros do relógio para aumentar o limite, no sentido inverso para reduzir.
- Monitorize os indicadores LED: azul = modo CV sem carga; verde = corrente ativa na carga; vermelho = modo CC ativo.
- Para carregar baterias: instale obrigatoriamente um díodo na linha de saída para bloquear a corrente inversa para o módulo.
Conteúdo da Embalagem
- 1× Módulo step-down DC 12-80V 20A 600W com visor digital
Perguntas Frequentes
Posso usar uma bateria de 72V como fonte de entrada?
Não. Uma bateria de 72V pode gerar picos de tensão que excedem o limite de segurança do módulo. A tensão de entrada aceite é estritamente entre DC 12V e 80V — sem exceções para baterias de 72V.
Qual é a tensão máxima de saída com uma entrada de 60V?
48V. A fórmula é simples: tensão máxima de saída = tensão de entrada × 0.8. Aplique este cálculo para qualquer valor de entrada.
Funciona para carregar baterias de Iões de Lítio ou LiPo?
Sim, o modo CC (corrente constante) é o ideal para a fase de carregamento. Adicione obrigatoriamente um díodo na saída — sem ele, a corrente inversa da bateria pode danificar o módulo.
Necessito de arrefecimento adicional para a potência máxima?
Para cargas acima de 400–450W, a instalação de um dissipador ou de uma ventoinha prolonga significativamente a vida útil dos componentes. A 600W contínuos, o arrefecimento ativo é indispensável.
