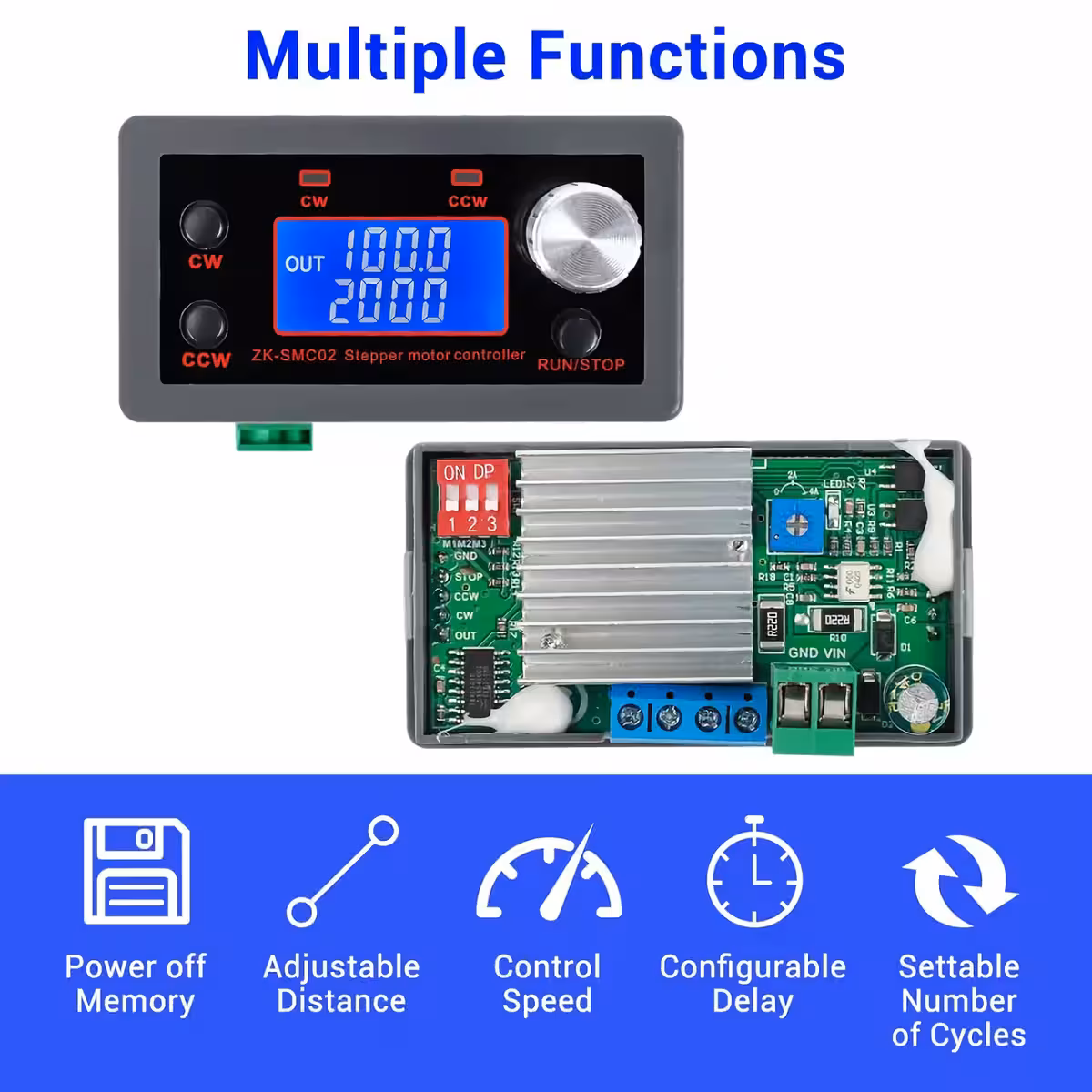

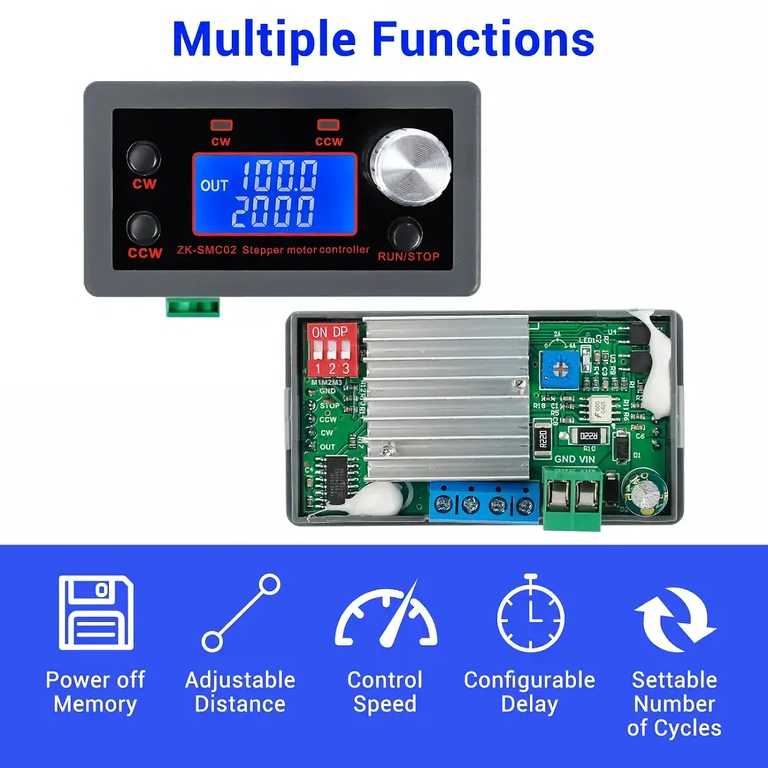

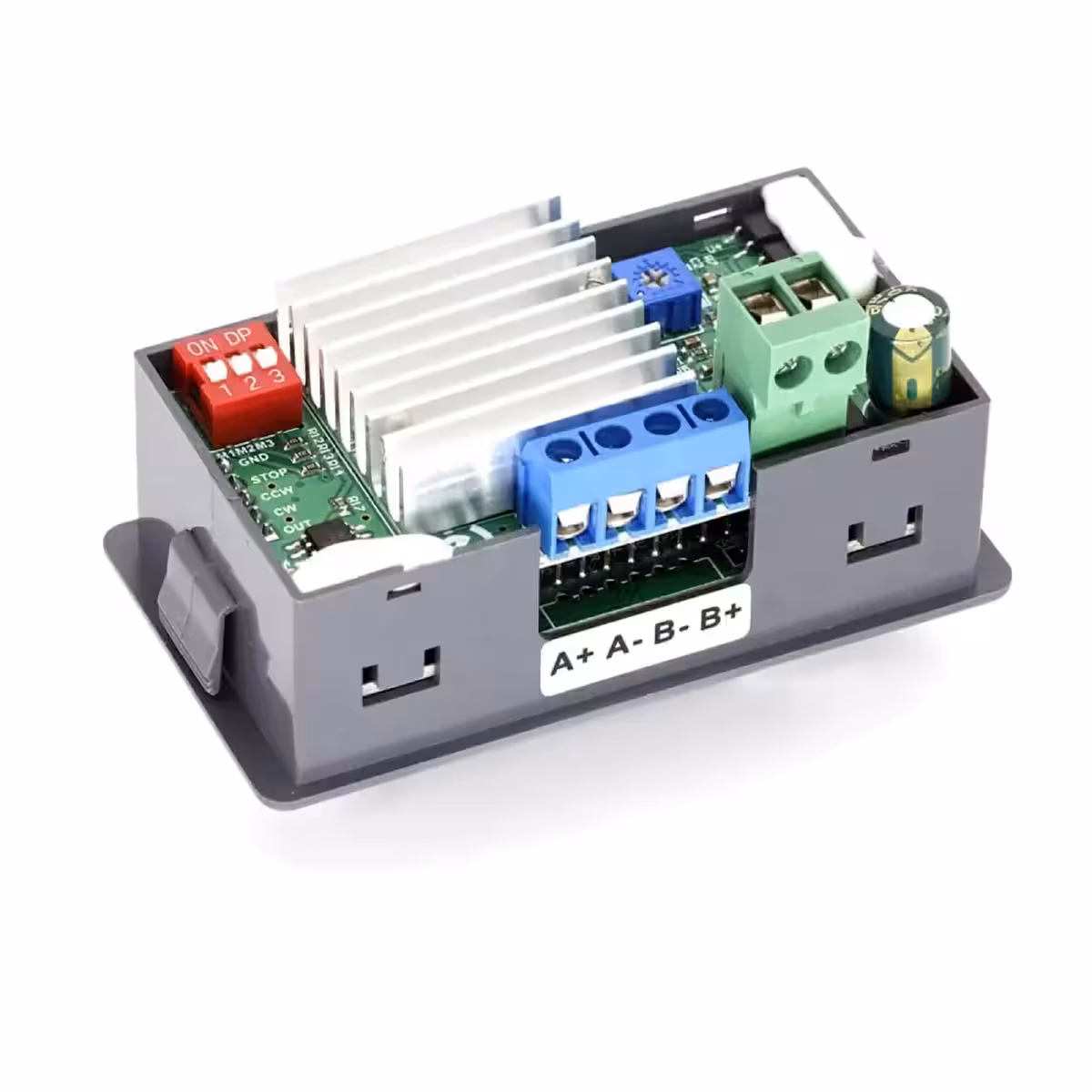

Módulo de Controle com Driver Integrado para Motor Stepper – Desempenho e Precisão em Automatizações Industriais

Este módulo de controle com driver integrado é especialmente projetado para motores de passo de eixo único, oferecendo uma solução completa para automatizações industriais, controle CNC, robótica e sistemas de embalagem mecânica. Funciona de forma independente ou em combinação com outros sistemas, sem necessidade de Arduino ou Python, sendo ideal para aplicações de controle industrial e posicionamento preciso de motores stepper.

Características principais

  1. Controlador e Driver Integrado: Realiza o controle do motor passo-a-passo e monitora o estado de funcionamento em tempo real.
  2. Rotação para Frente e Trás: Muda a direção de rotação via botão ou potenciômetro, automaticamente conforme o modo de operação.
  3. 3 Modos de Controle: Modo predefinido, controle por botões externos ou drivers adicionais.
  4. 9 Programas de Trabalho: Inclui programas para diversas aplicações: Frente/Trás, Atraso, Loop, Bloqueio automático, Velocidade de rotação e outros.
  5. Display LCD HD: Exibe velocidade, número de ciclos e parâmetros de controle, com função de memória e alta precisão.

Parâmetros técnicos

  • Tensão de entrada: DC 5V-30V
  • Corrente de saída/driver: 4A (máx.)
  • Eixos de controle: Eixo único
  • Motor compatível: Stepper 42/57 (Nema17 / Nema23)
  • Velocidade de controle: 0,1-999 RPM
  • Número de pulsos frente/trás: 1-9.999.999
  • Número de ciclos: 1-9.999 ou loop infinito
  • Atraso frente/trás: 0,0-999,9 segundos

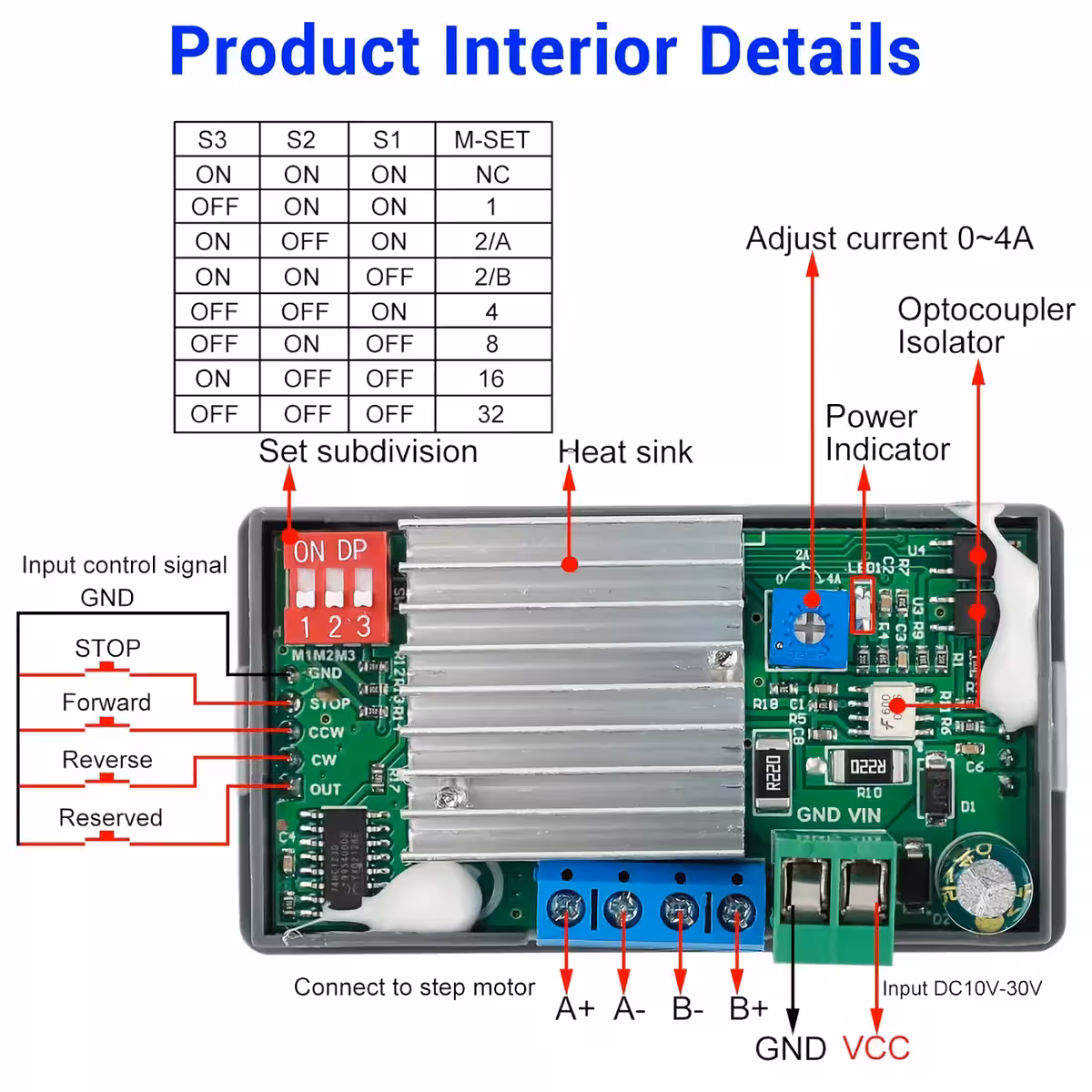

  • Subdivisão: 1/2/4/8/16/32
  • Controle aceleração/desaceleração: Sim
  • Proteção inversão de polaridade de entrada: Sim
  • Modos de controle: Automático/Manual/Configuração
  • Temperatura de operação: -20°C a 85°C
  • Umidade de operação: 5% a 95% RH

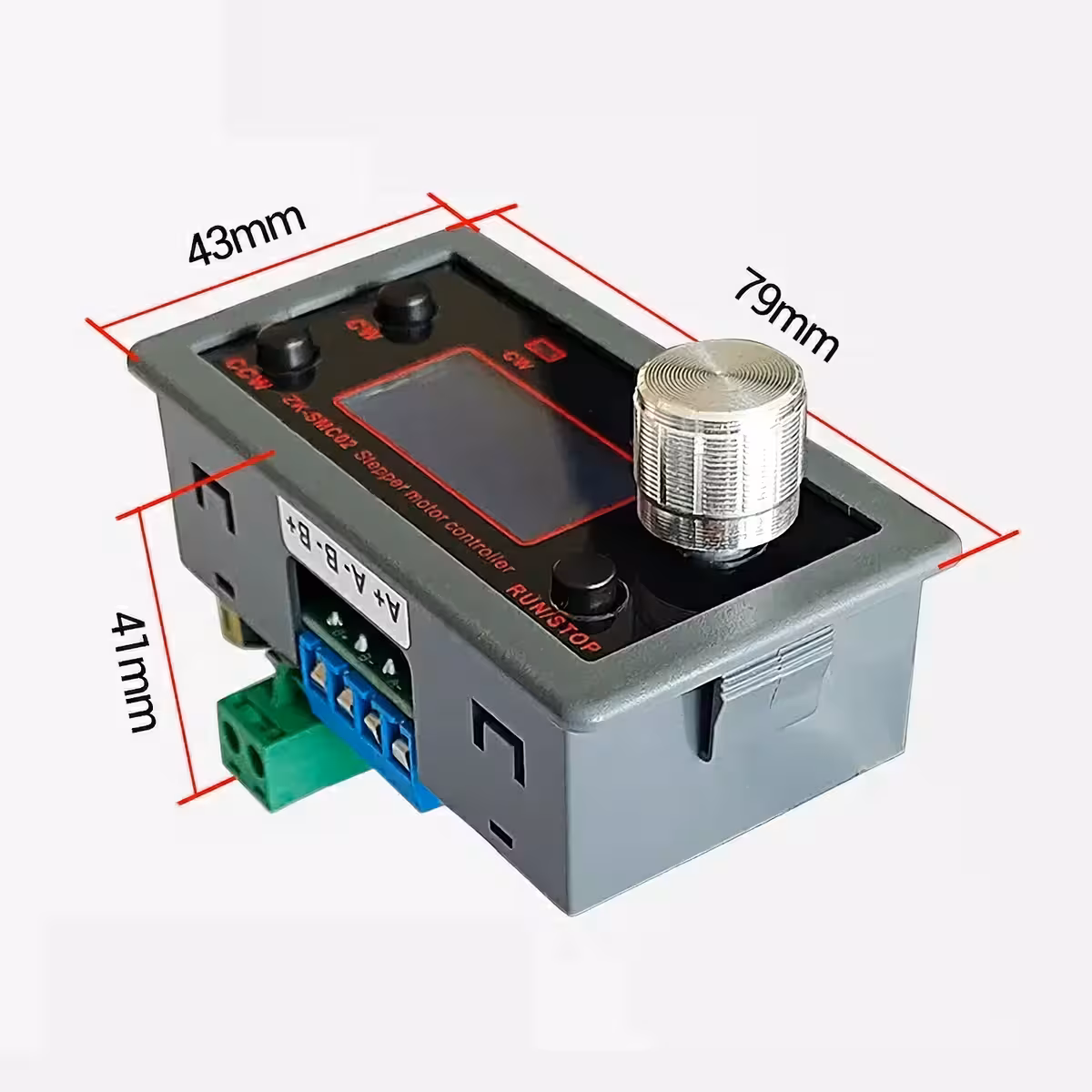

  • Dimensões do módulo: 79 x 43 x 41 mm

Métodos de configuração

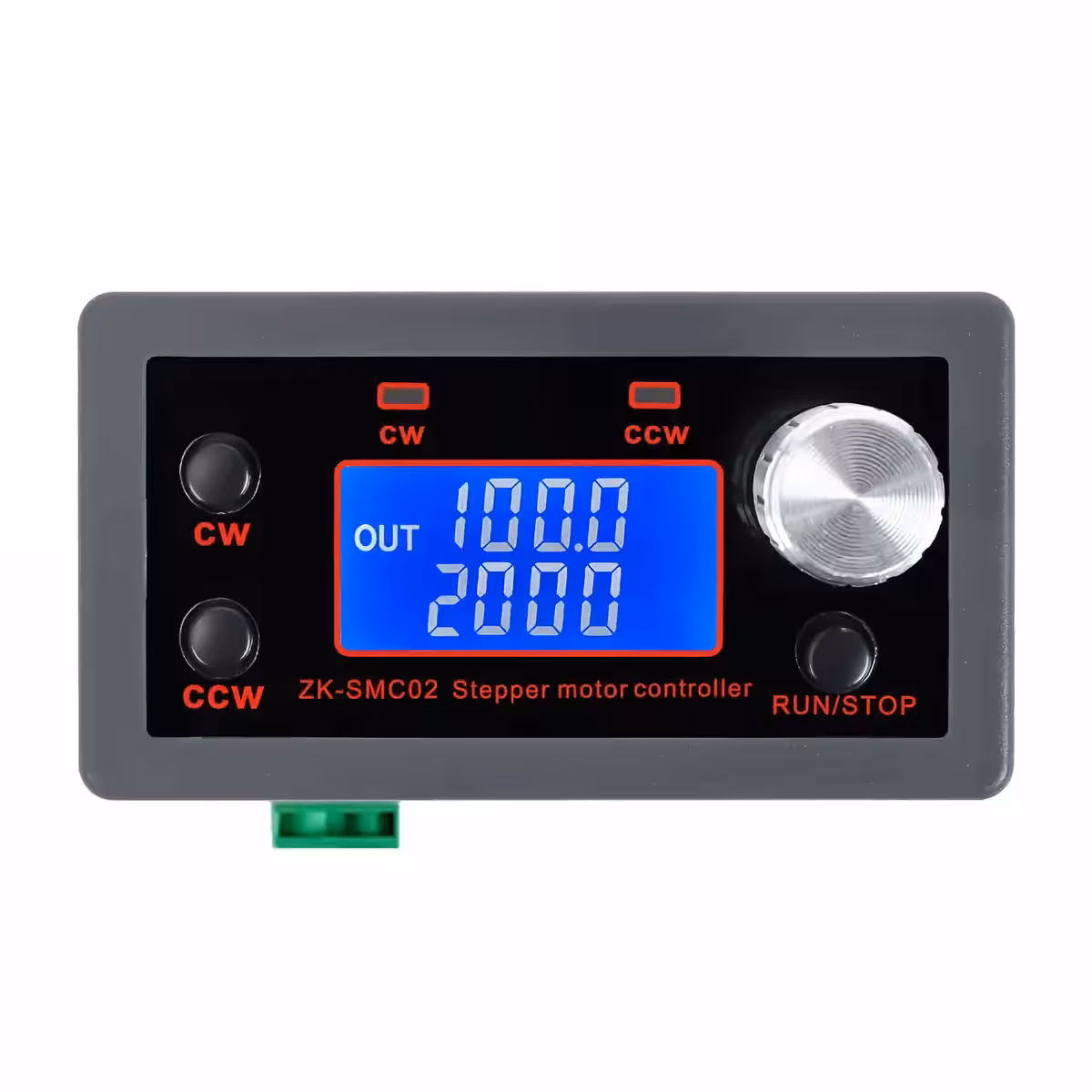

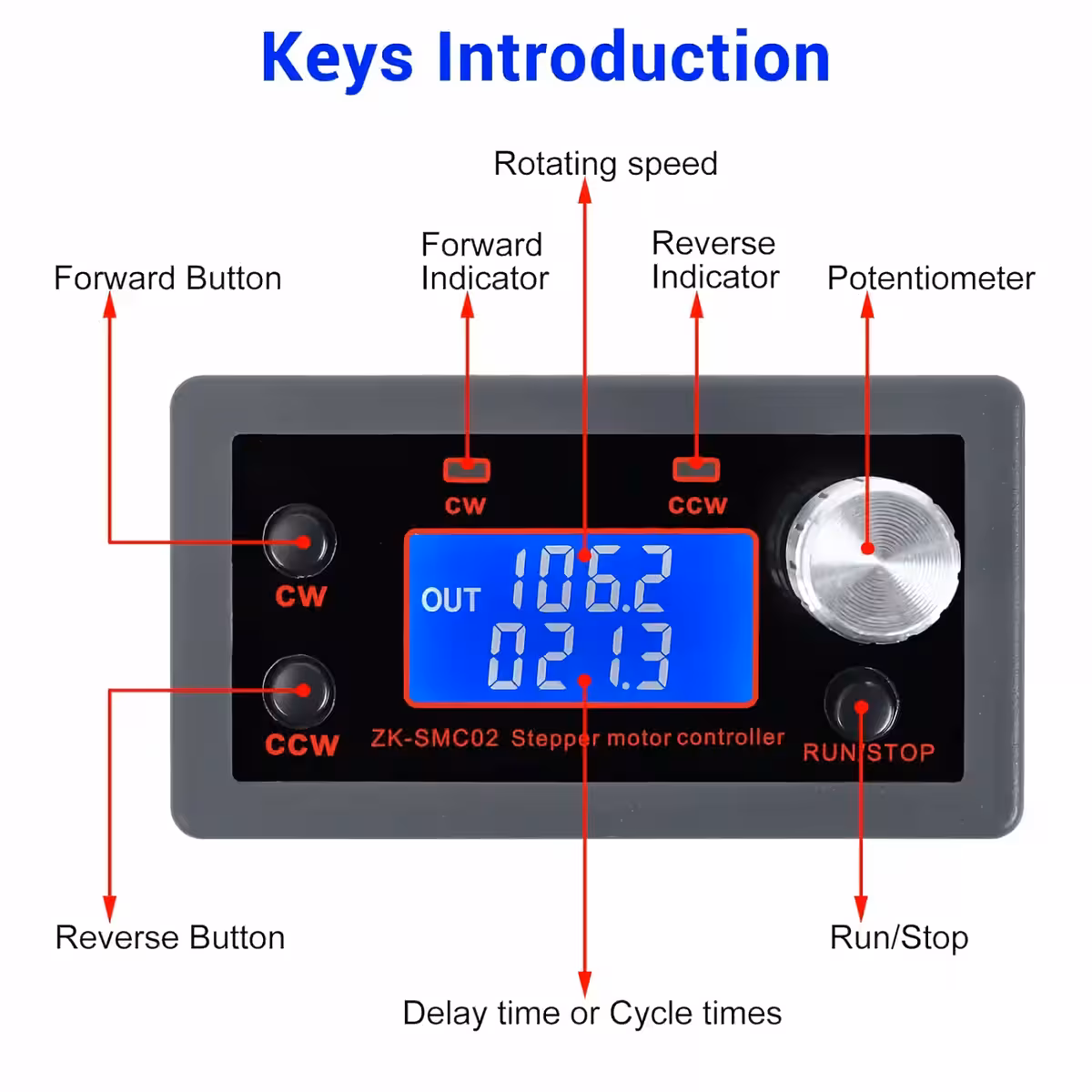

1. Interface de operação

  1. A primeira linha exibe a velocidade de rotação em RPM.
  2. A segunda linha mostra o tempo de atraso ou o número de ciclos, ajustáveis pelo menu F-10.
  3. Botão CW: rotação para frente.
  4. Botão CCW: rotação para trás.
  5. Botão RUN/STOP: iniciar/parar.
  6. Potenciômetro: ajuste de velocidade em ambos os sentidos.
  7. Segurar o potenciômetro >3 segundos: entra no modo de configuração de parâmetros.

2. Interface de parâmetros

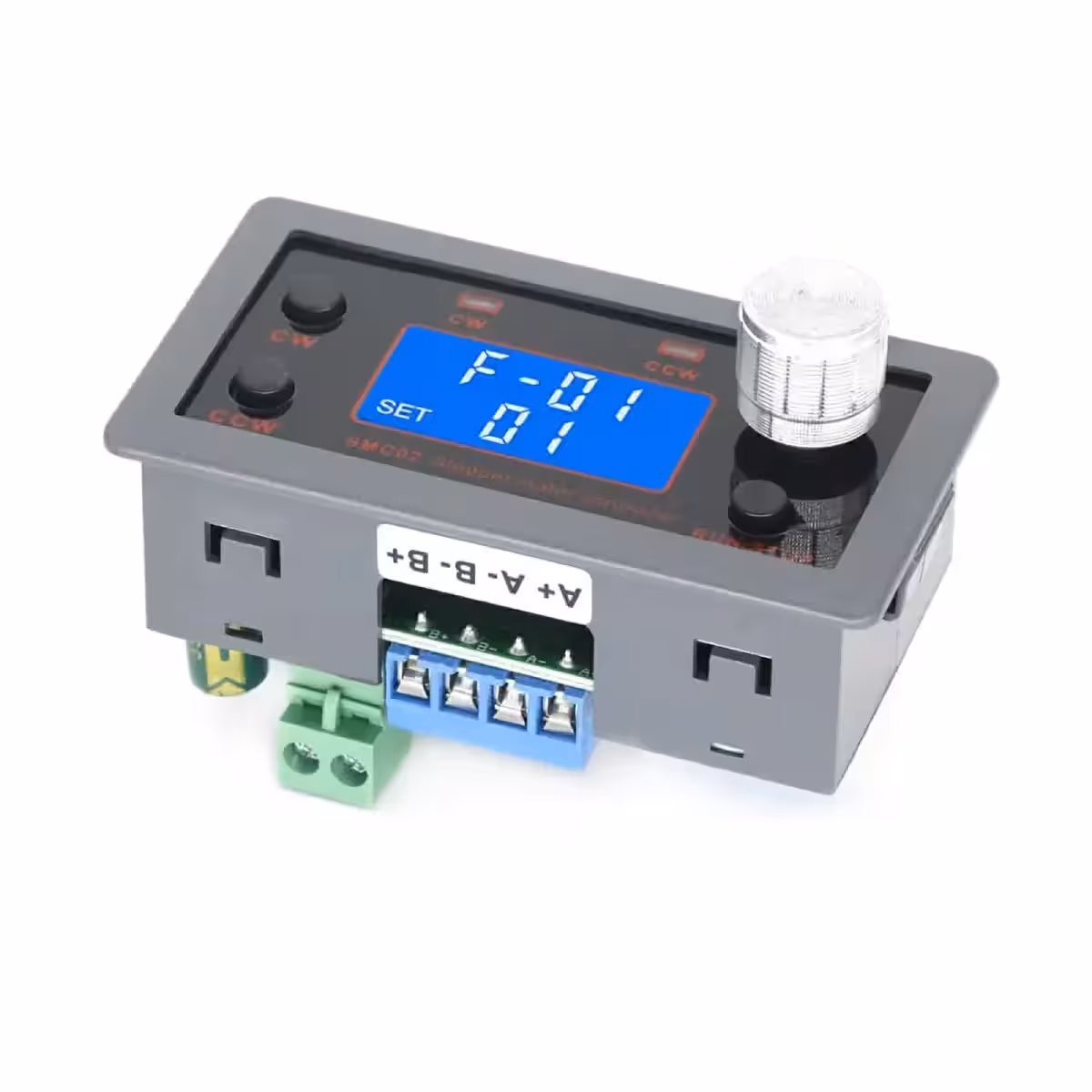

  1. Girar o potenciômetro seleciona o parâmetro F-01~F-13.
  2. O parâmetro selecionado pisca.
  3. Pressionar o potenciômetro seleciona o valor.
  4. Alteração do valor girando o potenciômetro ou selecionando bits.
  5. Botão RUN/STOP confirma os parâmetros.
  6. Salvar e sair do modo de configuração após >3 segundos.

3. Função auxiliar

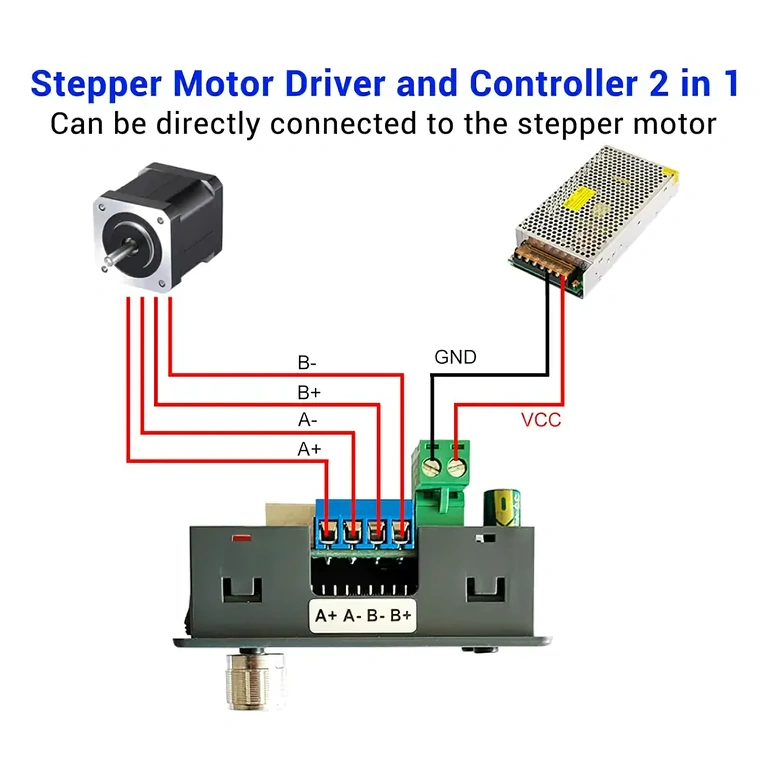

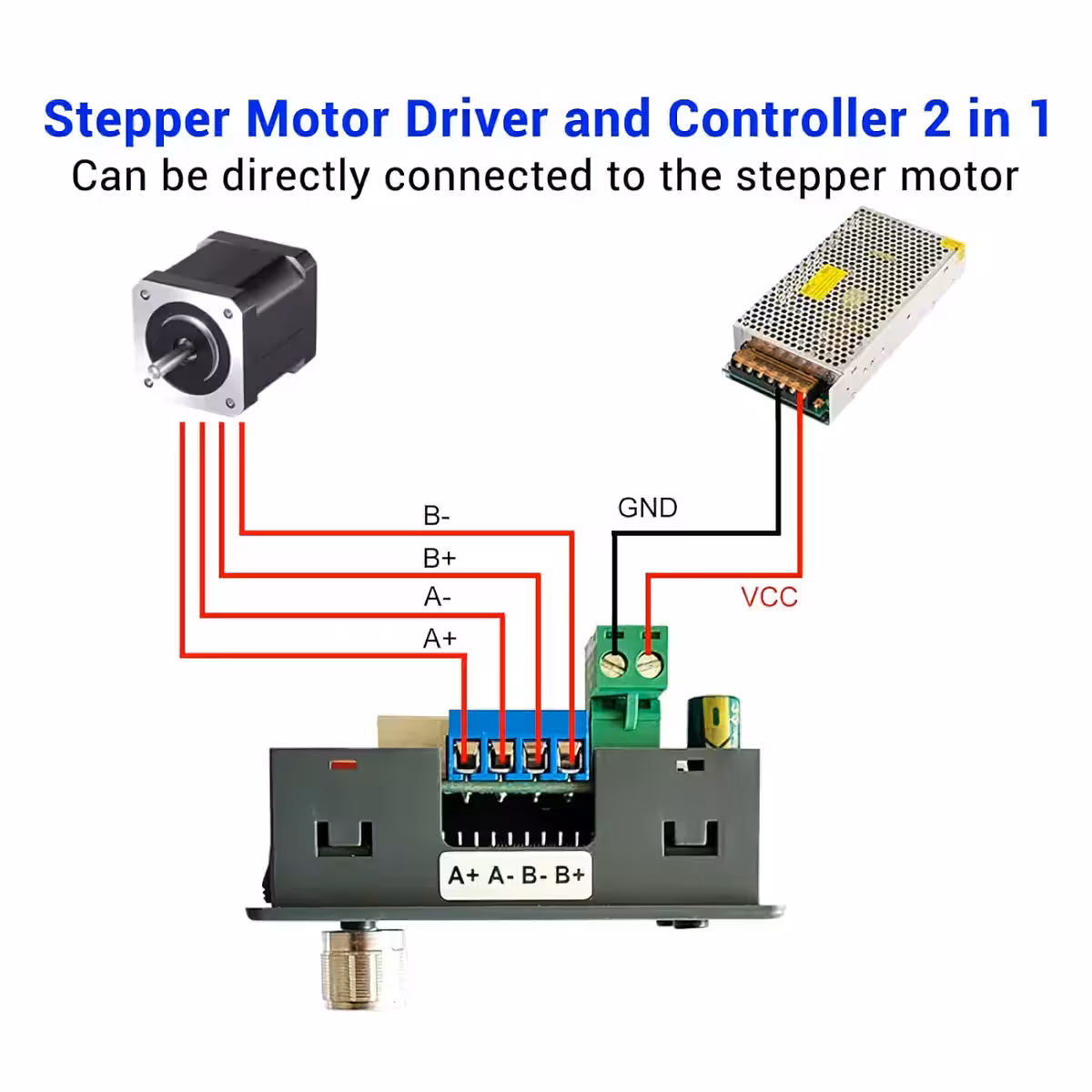

  1. Operação independente conectando apenas a alimentação e o motor.
  2. Possibilidade de conectar botões externos para controle adicional.

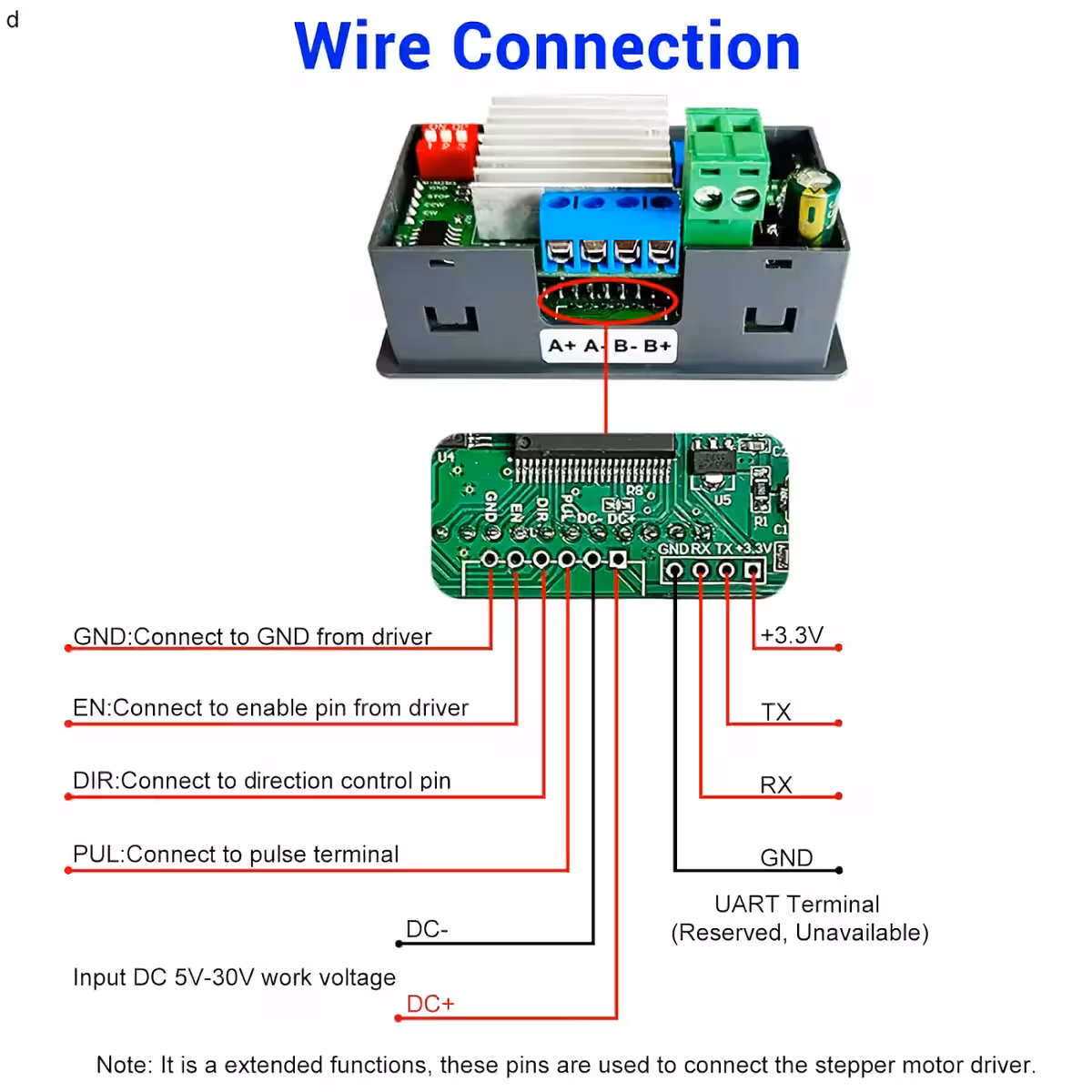

  3. Compatível com outros drivers para motores stepper – modo Auto/Manual/Setup.

4. Modo de operação

  1. Modo de Controle Automático: opera com os parâmetros configurados.
  2. Modo de Controle Manual: requer conexão dos botões aos terminais COM/STOP/CCW/CW.
  3. Modo de Configuração: conectar a outros drivers para motores stepper.

Notas importantes

  1. Compatível com motores passo-a-passo de 2 fases, independentemente do número de fios (4, 5, 6 ou 8).
  2. Inclui drivers e controladores integrados, mas também pode ser conectado a drivers externos.

Aplicações

  • Controle automatizado industrial
  • Máquinas CNC
  • Embalagem mecânica
  • Processamento e teste eletrônico
  • Linhas de montagem automática
  • Robótica e automação de processos
  • Sistemas de posicionamento e movimento

Parâmetro Função Intervalo de Configuração Valor Padrão
F-01 → ? Selecionar modo de operação. Consulte a tabela a seguir. P01~P09 P01
F-02 Número de pulsos para frente. Alteração do bit High/Low pressionando o potenciômetro: High 3Bit: Hxxx, Low 4Bit: xxxx 1~9999999 1600
F-03 Velocidade de rotação para frente em RPM 0.1~999.9 10
F-04 Número de pulsos para trás. Alteração do bit High/Low pressionando o potenciômetro: High 3Bit: Hxxx, Low 4Bit: xxxx 1~9999999 1600
F-05 Velocidade de rotação para trás em RPM 0.1~999.9 10
F-06 Número de ciclos de trabalho (‘–-’ significa loop infinito) 0~9999 ou loop infinito 1
F-07 Atraso na posição de avanço em segundos. ±0.2s 0.0~999.9 0
F-08 Atraso na posição de retorno em segundos. ±0.2s 0.0~999.9 0
F-09 Número de pulsos para uma rotação. Unidade 10. Ex.: passo de 1.8° e subdivisão 8 → 360/1.8*8 = 1600. Valor configurado: 160. 1~9999 160
F-10 Configura parâmetros do LCD: 0: 1ª linha mostra RPM, 2ª linha mostra tempo de atraso em segundos. 1: 1ª linha mostra RPM, 2ª linha mostra número de ciclos. 0 ou 1 0
F-11 Configura estado do motor após botão RUN/STOP: 0: Redução lenta e parada. 1: Parada imediata. 0 ou 1 0
F-12 Configura nível de aceleração/desaceleração: 001 mais lento, 100 mais rápido. 001~100 20
F-13 Configura endereço do dispositivo 001~255 1

Modo de Operação Processo de Trabalho
F-01 → P01 1. Motor funciona com rotação do potenciômetro. Outros botões inativos.
2. Motor gira para frente e indicador CW acende se potenciômetro girado no sentido horário.
3. Motor gira para trás e indicador CCW acende se potenciômetro girado no sentido anti-horário.
F-01 → P02 1. Motor gira conforme pulsos F-02 e F-04.
2. Motor para após cada conjunto de pulsos e pode ser reiniciado com potenciômetro.
3. Loop repete conforme número de ciclos definido em F-06.
F-01 → P03 1. Motor gira e para alternadamente conforme pulsos definidos.
2. Direção frente/trás conforme F-02/F-04.
3. Reiniciar RPM pelo potenciômetro.
4. Nota: Pare o motor antes de mudar a direção.
F-01 → P04 1. Motor gira F-02/F-04 e para, repetindo loop F-06.
2. Frente: F-02 → parada F-07 → loop.
3. Trás: F-04 → parada F-08 → loop.
4. Reiniciar RPM com potenciômetro.
5. Nota: Pare o motor antes de mudar a direção.
F-01 → P05 1. Motor gira F-02/F-04, depois retorna na direção oposta e repete loop F-06.
2. Frente: F-02 → parada F-07 → loop → retorno.
3. Trás: F-04 → parada F-08 → loop → retorno.
4. Reiniciar RPM com potenciômetro.
5. Nota: Pare o motor antes de mudar a direção.
F-01 → P06 1. Motor gira F-02/F-04, muda direção e repete loop F-06.
2. Frente: F-02 → parada F-07 → inversão F-04 → parada F-08 → loop.
3. Trás: F-04 → parada F-08 → inversão F-02 → parada F-07 → loop.
4. Reiniciar RPM com potenciômetro.
5. Nota: Pare o motor antes de mudar a direção.
F-01 → P07 1. Motor gira conforme pulsos e retorna na direção oposta.
2. Frente: F-02 → parada F-07 → retorno.
3. Trás: F-04 → parada F-08 → retorno.
4. Reiniciar RPM com potenciômetro.
F-01 → P08 1. Motor gira pelo tempo de atraso F-07/F-08 e para, repetindo loop F-06.
2. Frente: F-07 → parada F-08 → loop.
3. Trás: F-08 → parada F-07 → loop.
4. Reiniciar RPM com potenciômetro.
5. Nota: Pare o motor antes de mudar a direção.
F-01 → P09 1. Motor gira frente F-02, para por F-07, gira trás F-04, para F-08, loop F-06.
2. Reiniciar RPM com potenciômetro.
3. Nota: Pare o motor antes de mudar a direção.
