Módulos BMS 1S 10A – proteção total para baterias Li-ion 18650 e LiPo em projetos DIY
Está a construir um powerbank, a recondicionar uma bateria ou a integrar uma célula 18650 num dispositivo personalizado? Sem um módulo BMS entre a célula e o circuito, um curto-circuito ou uma descarga profunda pode destruir a sua bateria em segundos. Este conjunto de 6 módulos BMS 1S resolve exatamente esse problema — é compacto, fiável e pronto a integrar.
Nota: Respeite rigorosamente o esquema de ligação indicado. A inversão da polaridade ou uma ligação incorreta pode danificar irremediavelmente o módulo e a bateria protegida.
Por que escolher este conjunto? (Principais vantagens):
- 4 tipos de proteção num único módulo — sobretensão (4.23V), descarga profunda (2.45V), sobrecorrente (15A) e curto-circuito com corte instantâneo em microssegundos
- Circuito DW01 + 8205A com tolerâncias rigorosas — componentes de qualidade, não genéricos; os limiares de proteção mantêm-se estáveis ao longo do tempo
- 10A contínuos, 12A de pico — ideal para aplicações de alto consumo: pequenos motores, iluminação LED potente e módulos sem fios com picos de corrente

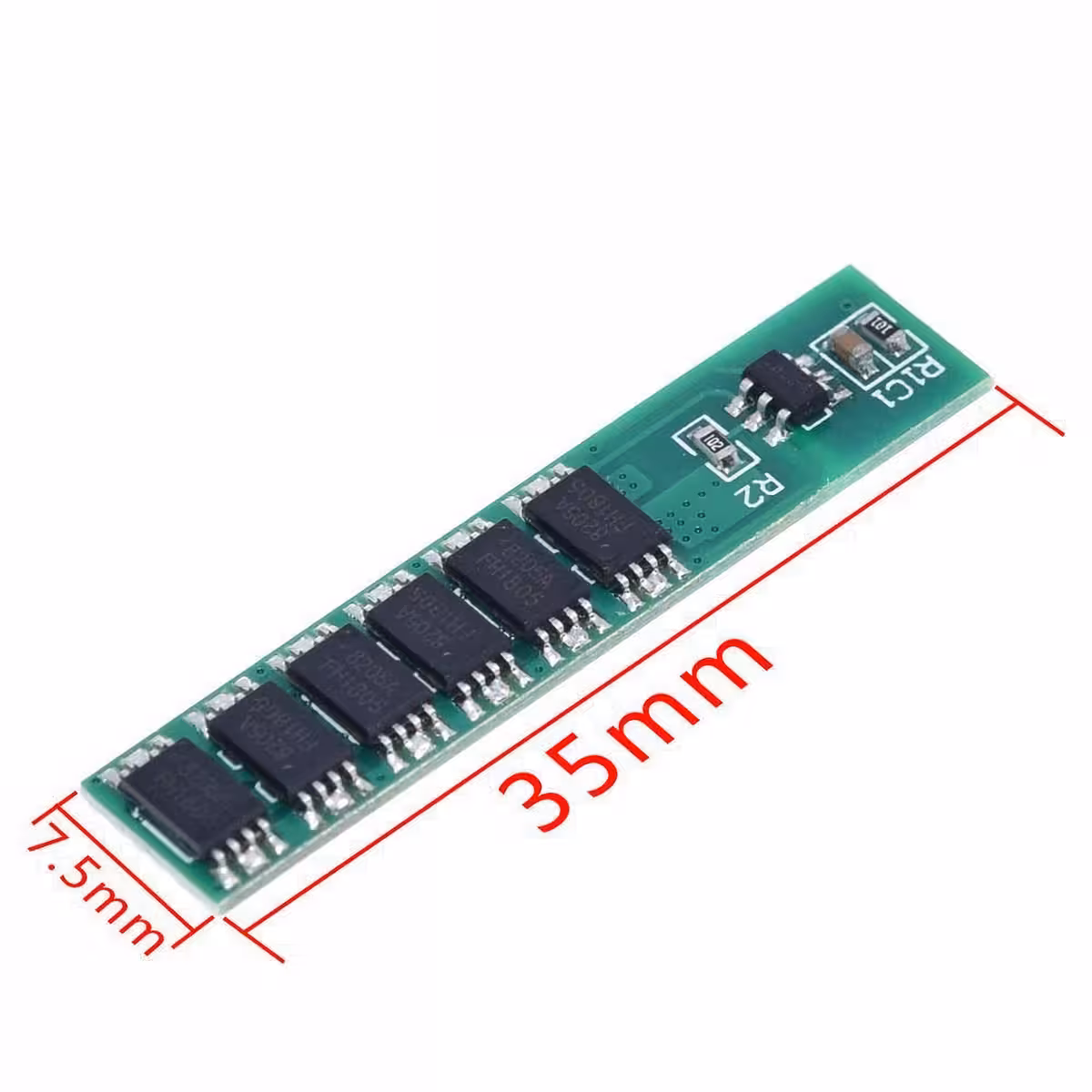

- 35 × 7.6 × 2 mm — cabe em caixas estreitas onde outros módulos não cabem; a espessura de 2mm faz toda a diferença em projetos miniaturizados

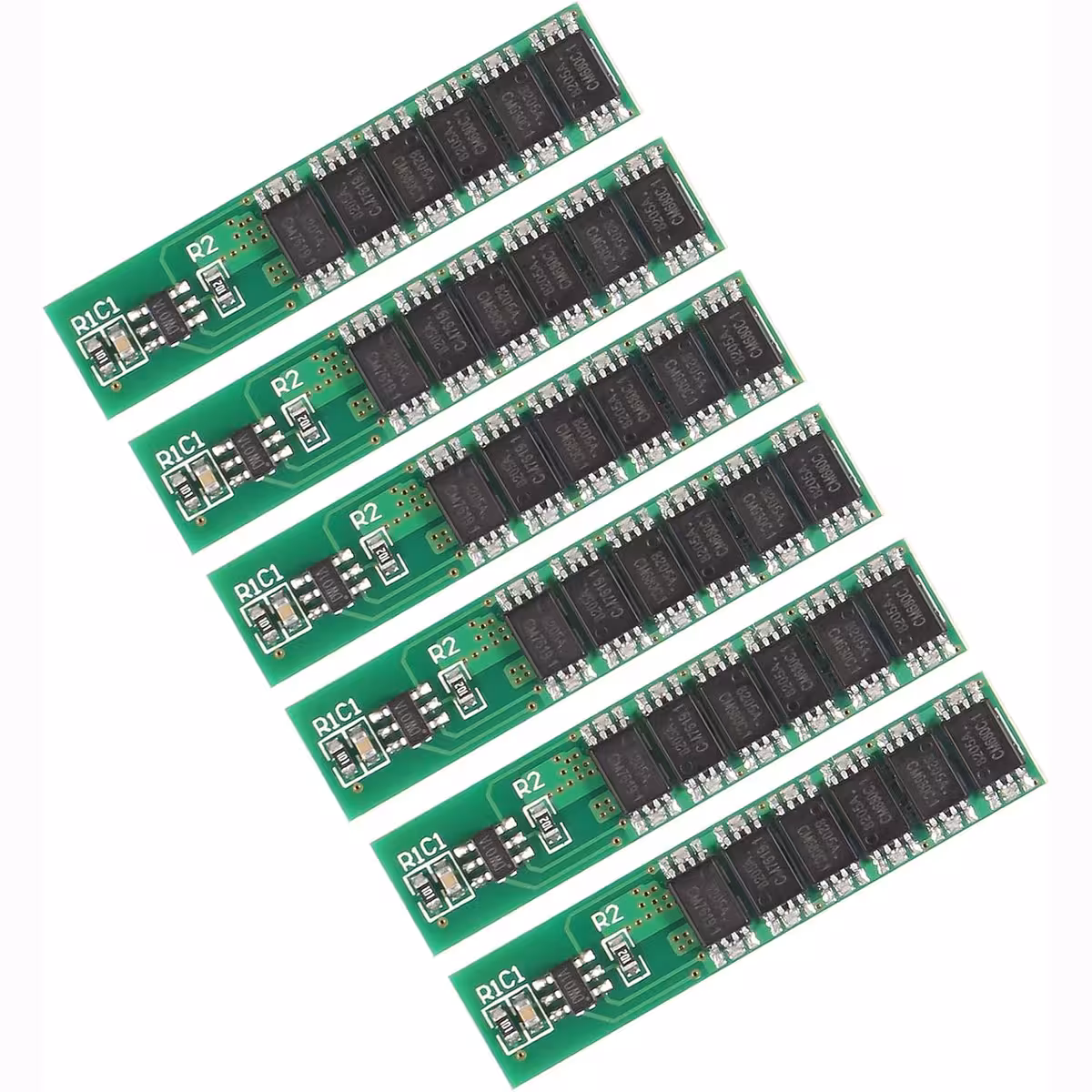

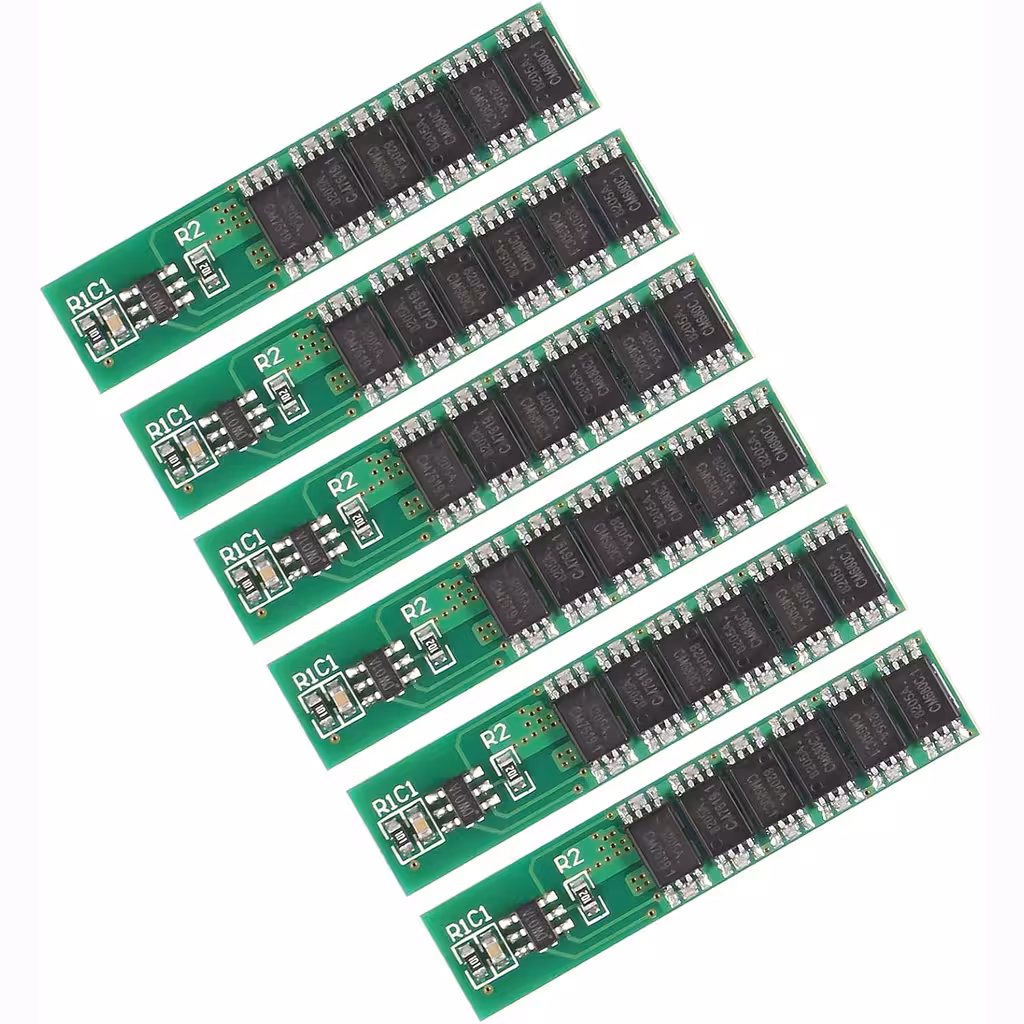

- 6 unidades no conjunto — stock disponível para vários projetos em simultâneo ou peças de substituição sem custos de envio adicionais
- Compatível com 18650, 14500, 16340 e LiPo 1S — o mesmo módulo funciona com qualquer célula de 3.7V, independentemente do formato
Detalhes e Desempenho
O circuito DW01 monitoriza continuamente a tensão da célula e envia o comando de corte para os transístores 8205A assim que a tensão ultrapassa os 4.23V durante o carregamento ou desce abaixo dos 2.45V durante a descarga. A reação ao curto-circuito é instantânea — o módulo não espera pelo aquecimento, cortando a corrente de imediato para proteger tanto a célula como o circuito ligado. Em correntes próximas do limite de 10A contínuos, certifique-se de que existe ventilação mínima na caixa para manter a temperatura dentro dos parâmetros normais.
| Parâmetro | Valor / Detalhe |
|---|---|
| Configuração de células | 1S (uma única célula) |
| Tensão nominal da bateria | 3.7V (Li-ion / LiPo) |
| Corrente nominal de trabalho | 10A |
| Corrente máxima (pico) | 12A |
| Limiar de deteção de sobrecorrente | 15A |
| Proteção contra sobretensão | 4.23V ±0.05V |
| Proteção contra descarga excessiva | 2.45V ±0.1V |
| Proteção contra curto-circuito | Sim (corte instantâneo) |

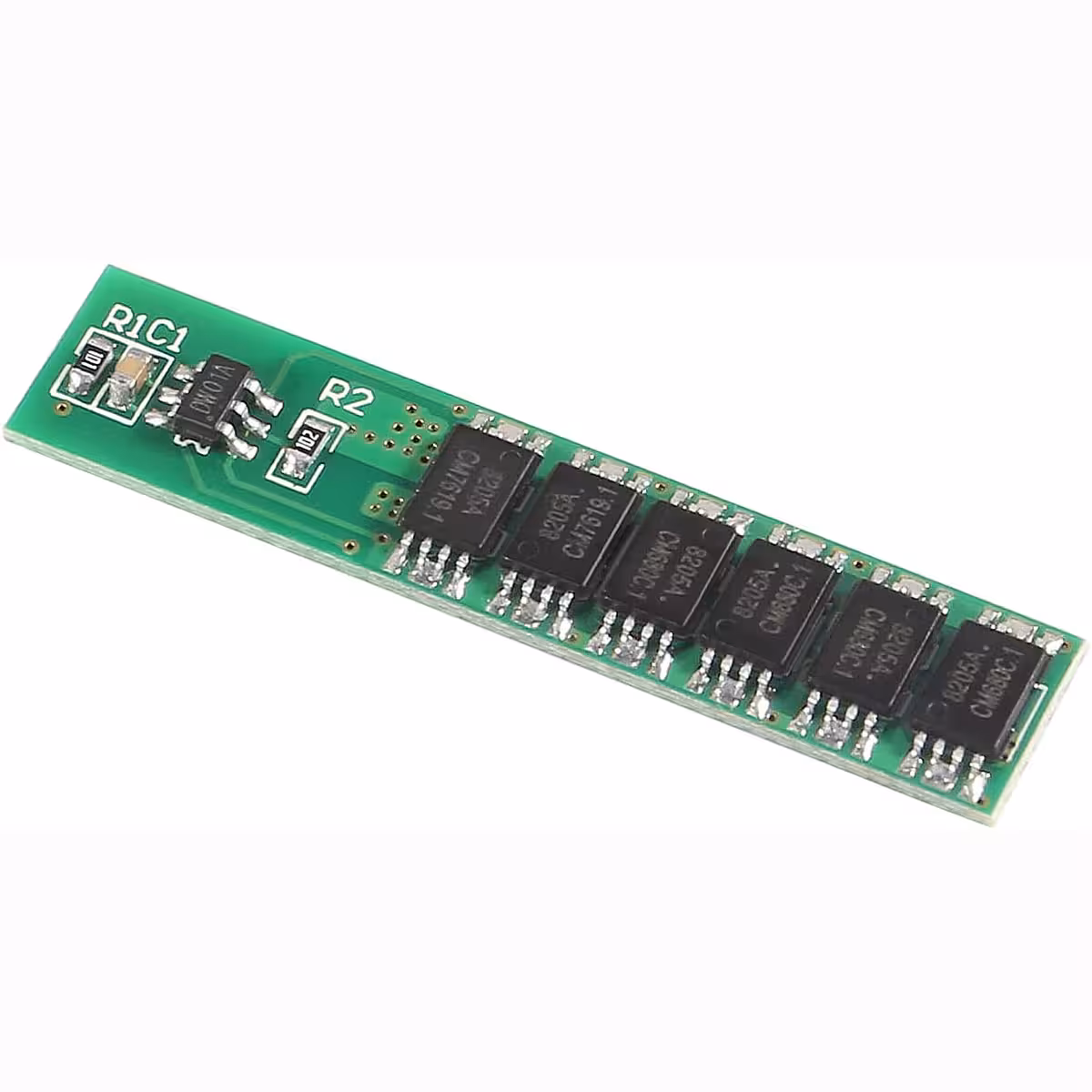

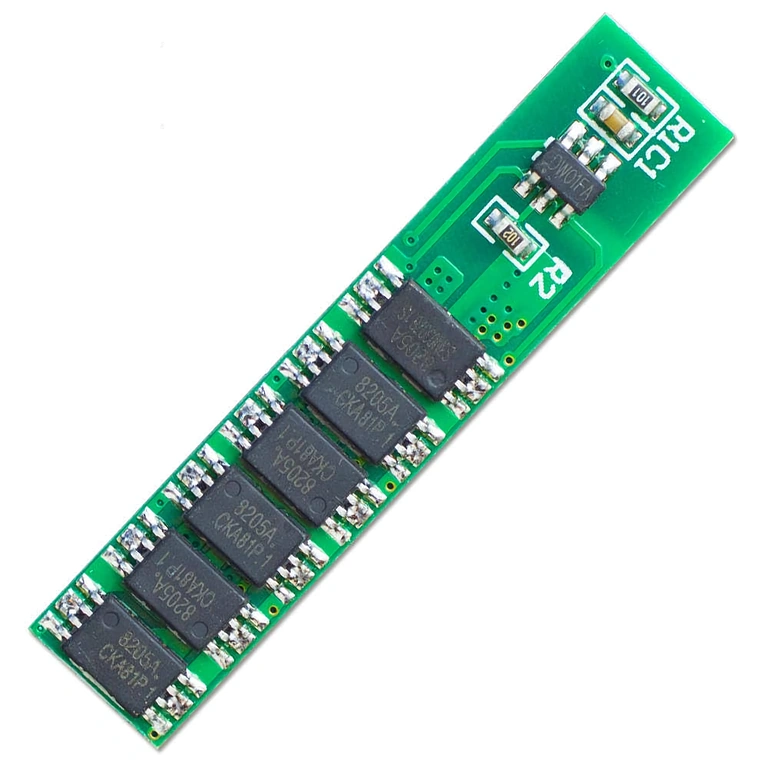

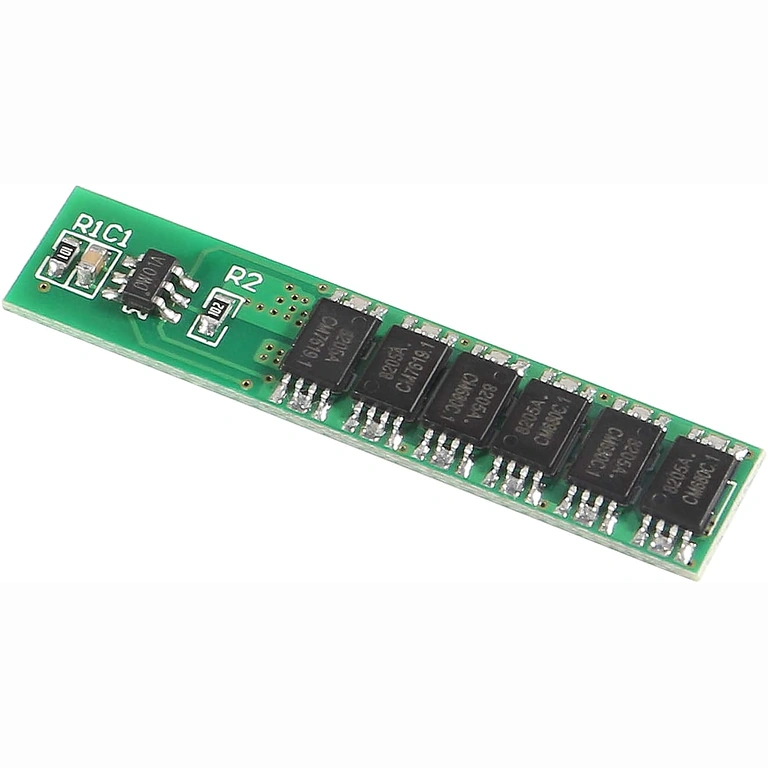

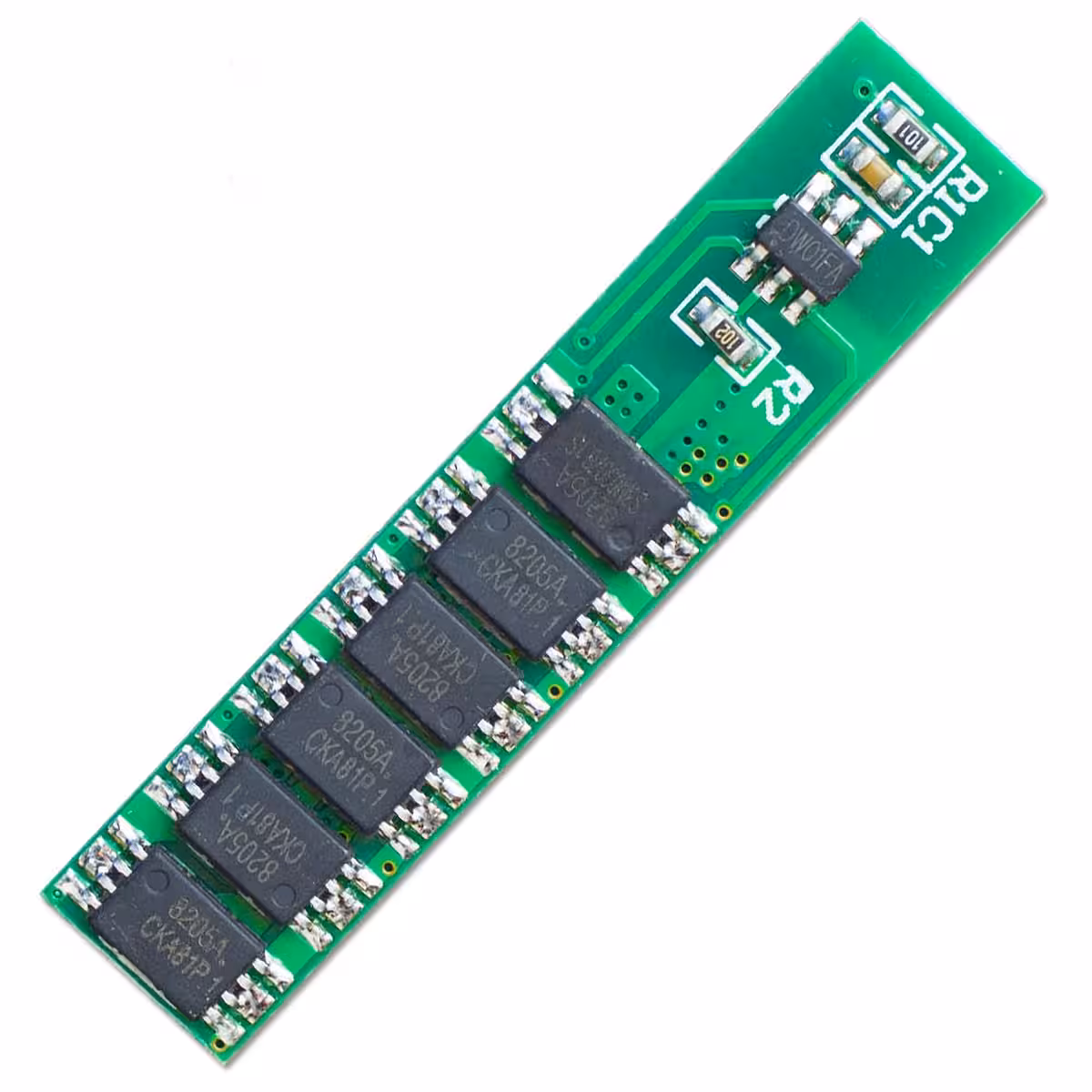

| Circuito integrado | DW01 + 8205A |
| Dimensões do módulo | 35 × 7.6 × 2 mm |

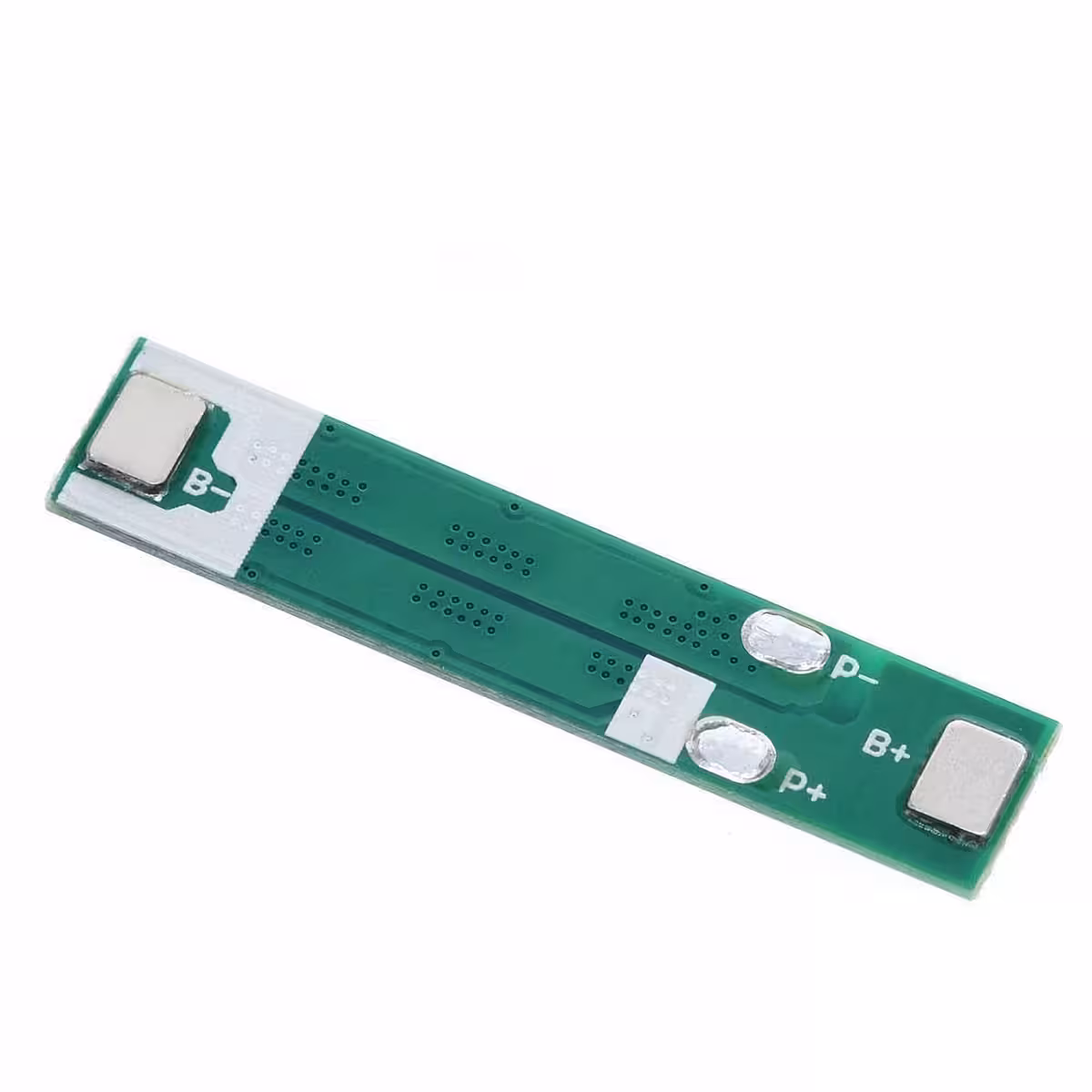

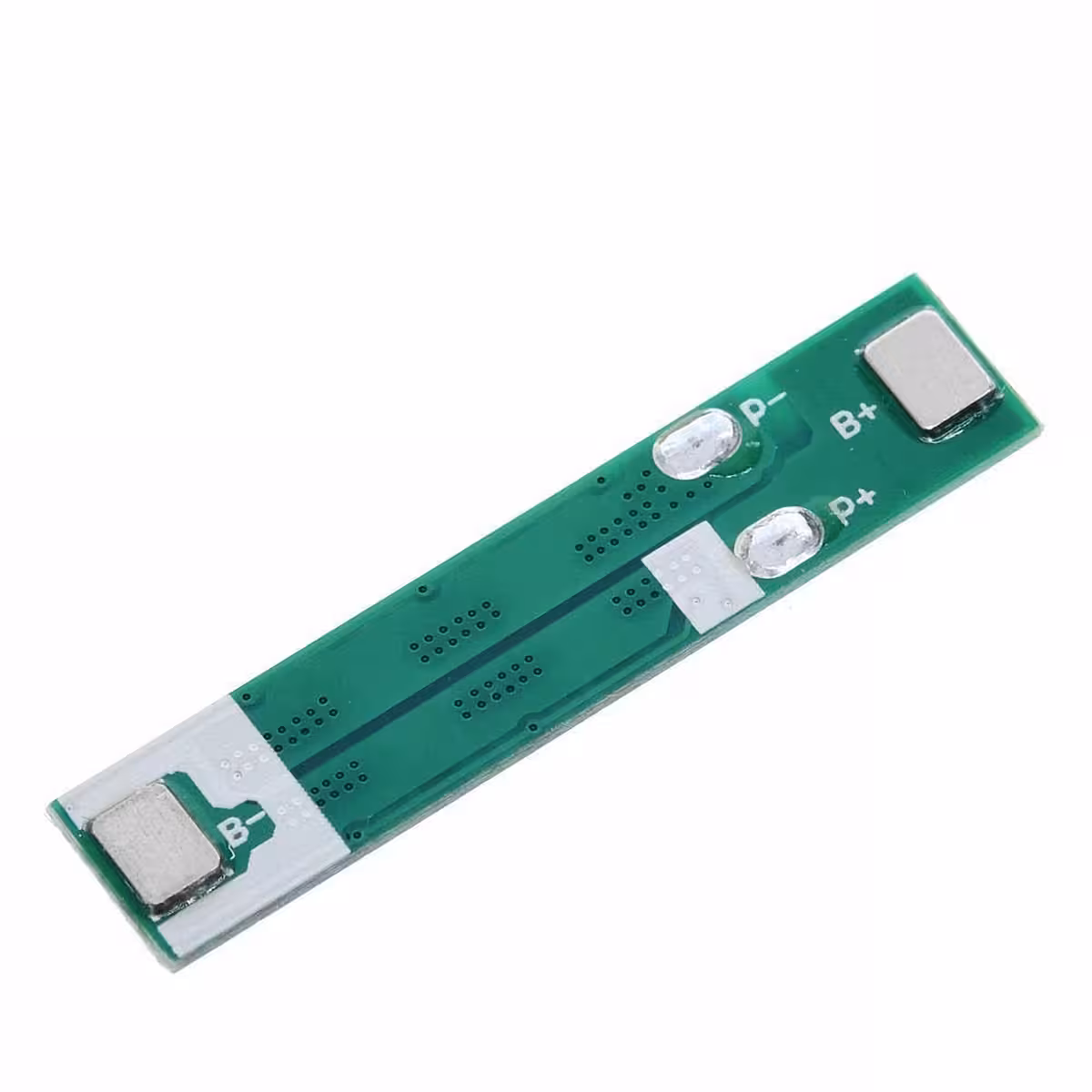

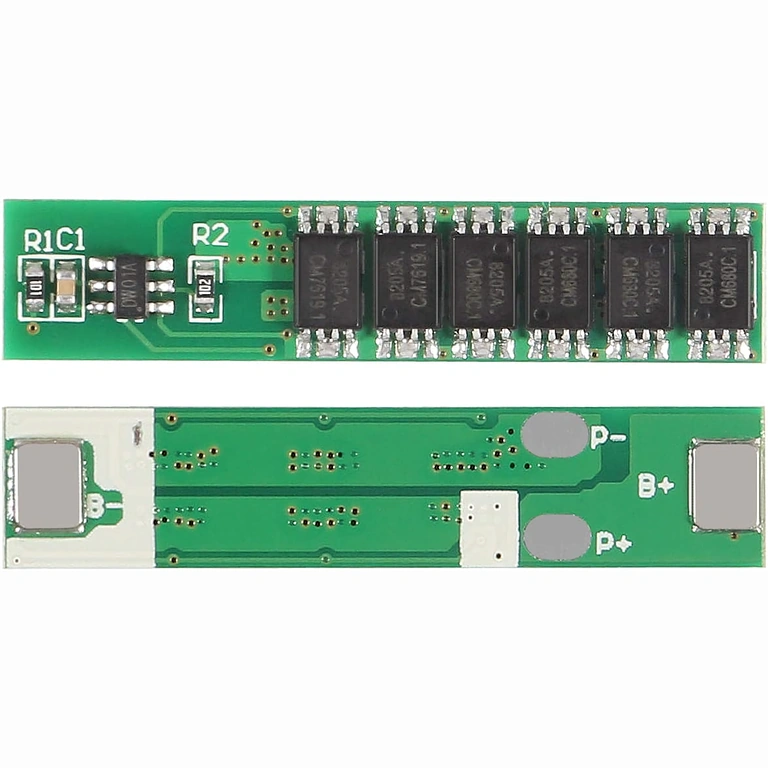

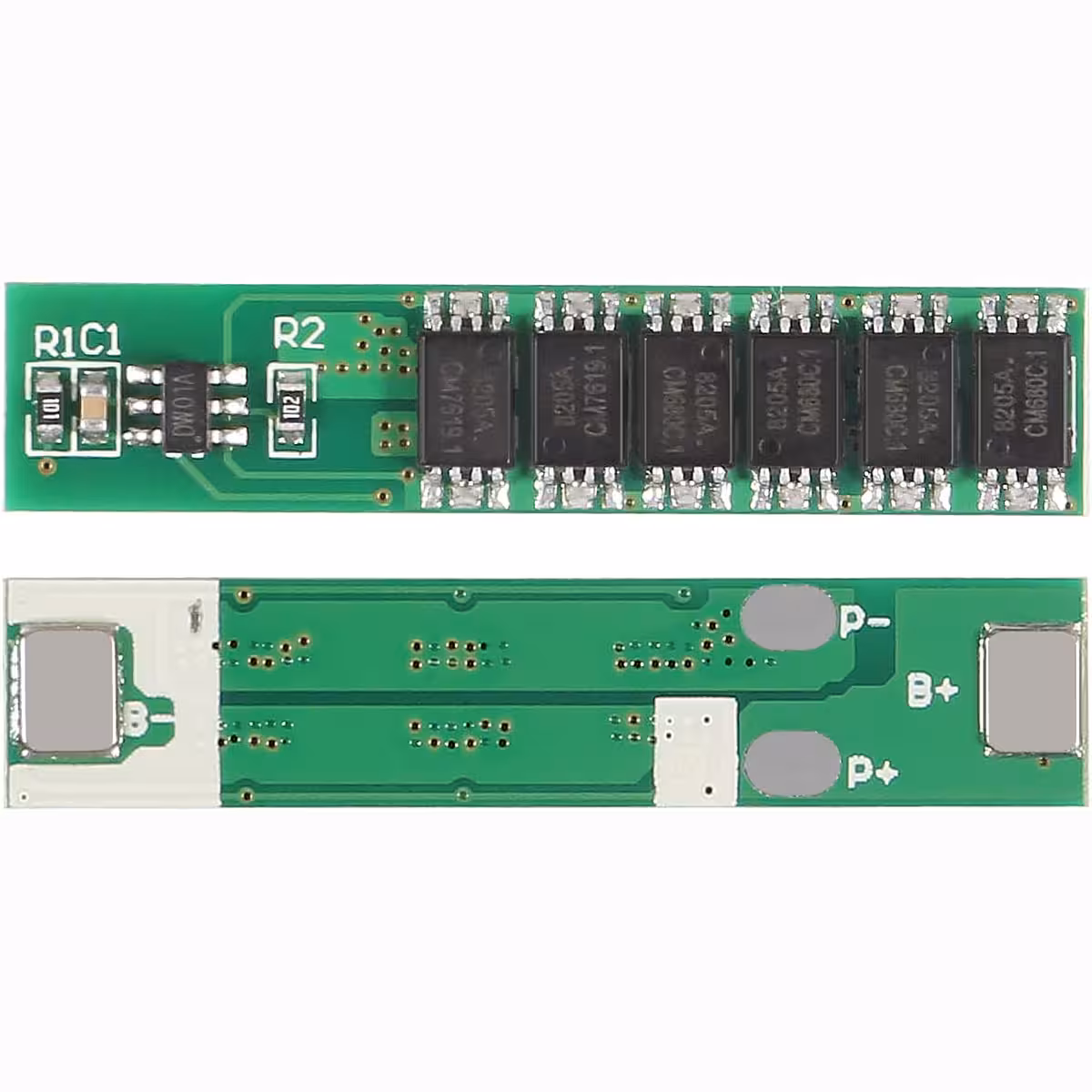

| Conectores | B+ (bat+), B- (bat-), P+ (saída+), P- (saída-) |
| Compatibilidade | 18650, 14500, 16340, LiPo 1S |
| Quantidade no conjunto | 6 módulos |

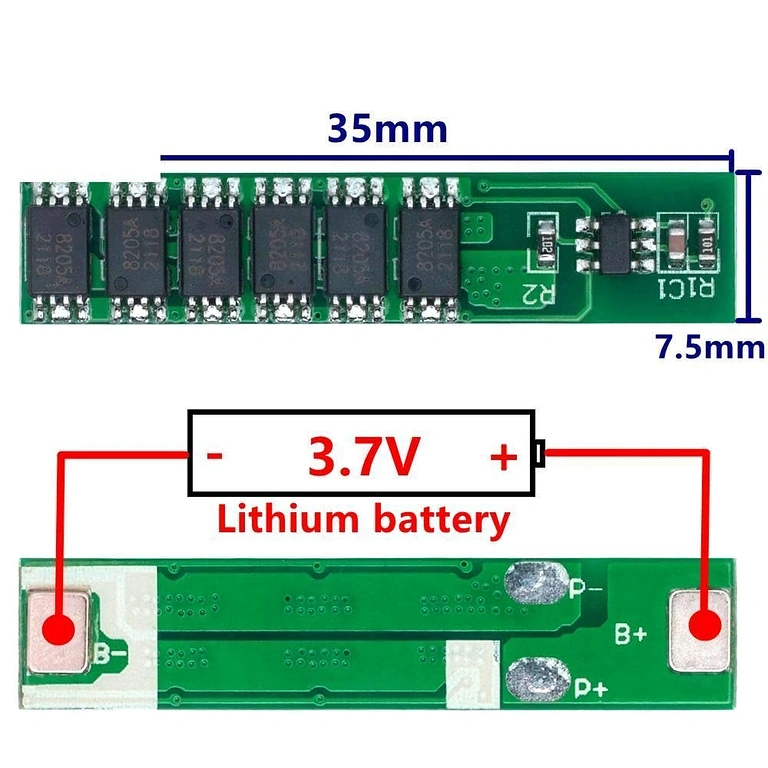

Instruções de Ligação e Utilização
- Ligue o B+ ao polo positivo da célula Li-ion ou LiPo.
- Ligue o B- ao polo negativo da célula.
- Ligue o P+ ao fio positivo da carga ou do carregador (saída positiva).
- Ligue o P- ao fio negativo da carga ou do carregador (saída negativa).
- Verifique a polaridade antes de alimentar — a inversão das ligações danifica permanentemente o módulo.
- Não exceda os 10A em funcionamento contínuo para evitar o sobreaquecimento.
Conteúdo da Embalagem
- 6 × Módulo BMS 1S 18650 3.7V 10A com proteção completa (DW01 + 8205A)
Perguntas Frequentes
Funciona com qualquer célula Li-ion 18650, incluindo as de alta capacidade (3000–3500 mAh)?
Sim. O módulo protege qualquer célula com tensão nominal de 3.7V em configuração 1S, independentemente da capacidade. Funciona da mesma forma com 18650, 14500, 16340 ou LiPo 1S.
Posso carregar e descarregar simultaneamente através do mesmo módulo?
O módulo possui uma porta comum (P+/P-) para ambas as operações. A ligação simultânea do carregador e da carga não é recomendada sem um circuito externo de separação — corre o risco de um comportamento imprevisível das proteções.
Como reinicio o módulo após a ativação da proteção contra curto-circuito?
Remova a causa do curto-circuito e, em seguida, ligue o carregador ou desligue e volte a ligar a bateria. O módulo regressa automaticamente ao estado de funcionamento normal.
Preciso de um dissipador de calor se utilizar o módulo a 8–9A contínuos?
Com correntes abaixo de 10A e ventilação mínima na caixa, o dissipador não é necessário. Se trabalhar perto do limite máximo em ambientes quentes ou em caixas totalmente fechadas, assegure um fluxo de ar — mesmo que passivo — para manter a temperatura dentro de limites seguros.
