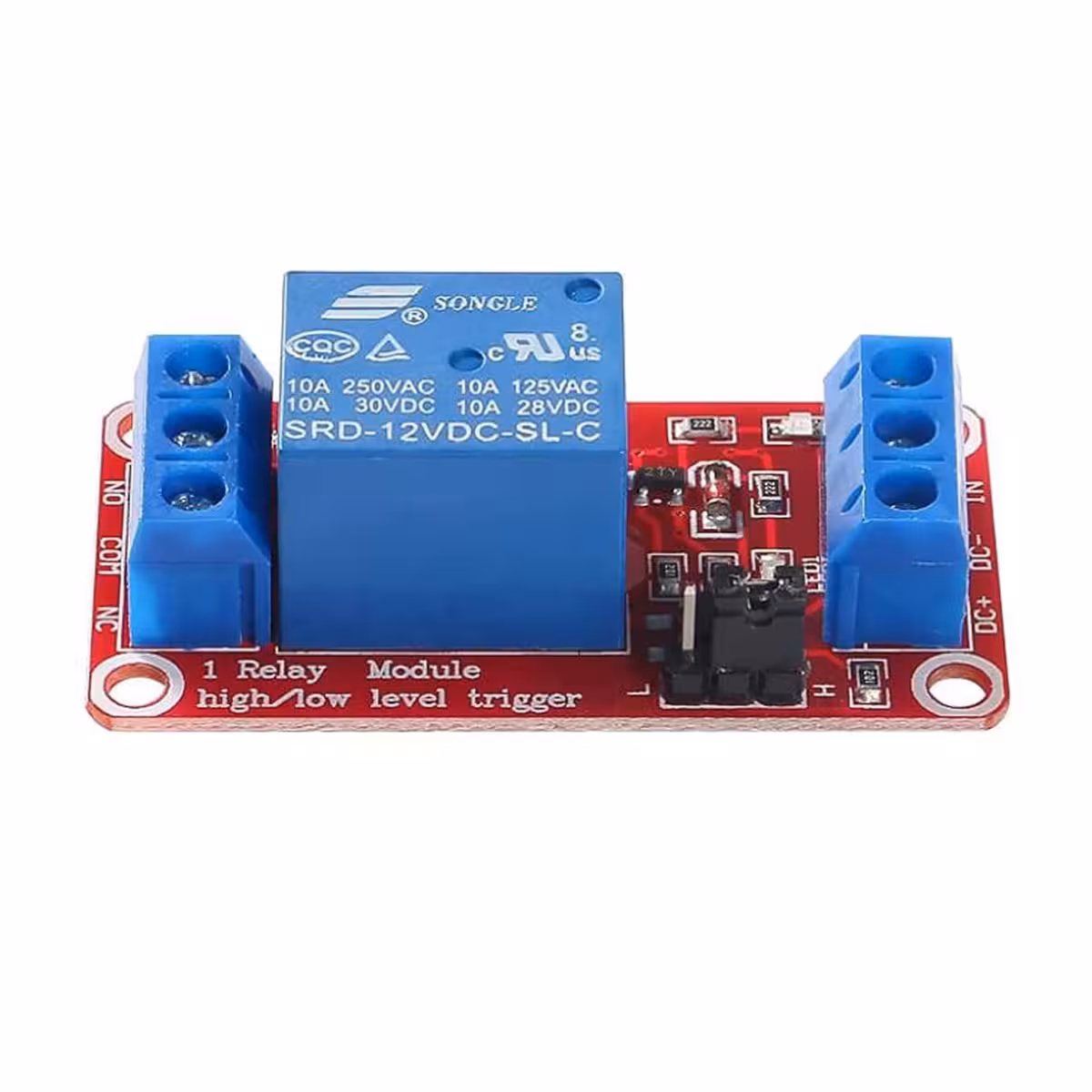

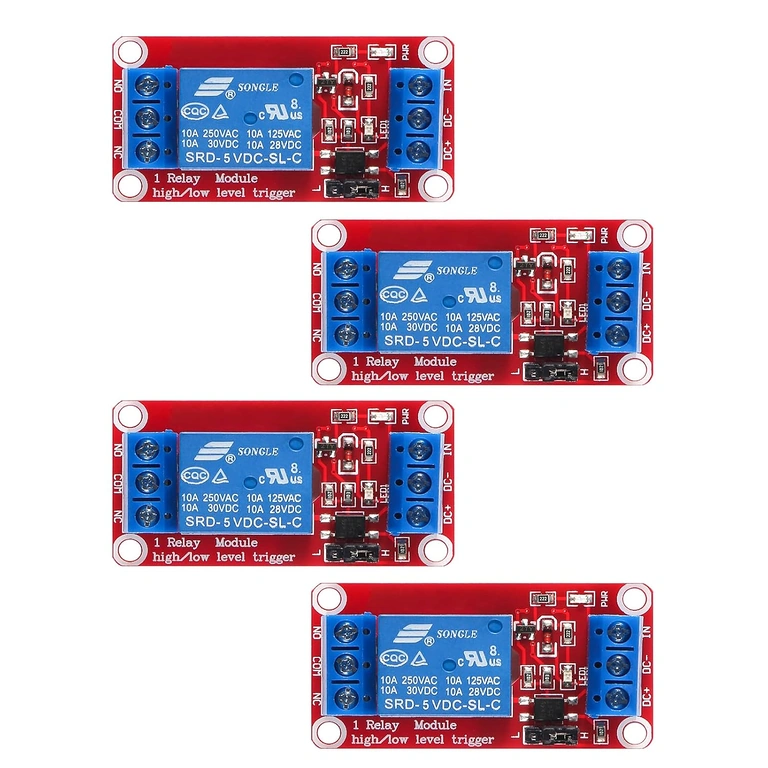

Conjunto de 4 Módulos Relé 5V / 12V – 1 canal com optoacoplador e trigger High/Low

Este conjunto de 4 módulos de relé 5V ou 12V que oferece controle estável para cargas AC e DC,
sendo compatível com projetos Raspberry Pi, Arduino, ARM, PIC, AVR, MCU, CNC ou sistemas personalizados.
Cada módulo inclui optoacoplador para isolamento, contatos NC (Normalmente Fechado) e
NO (Normalmente Aberto), além de um jumper para selecionar o tipo de trigger (High/Low).

Principais características

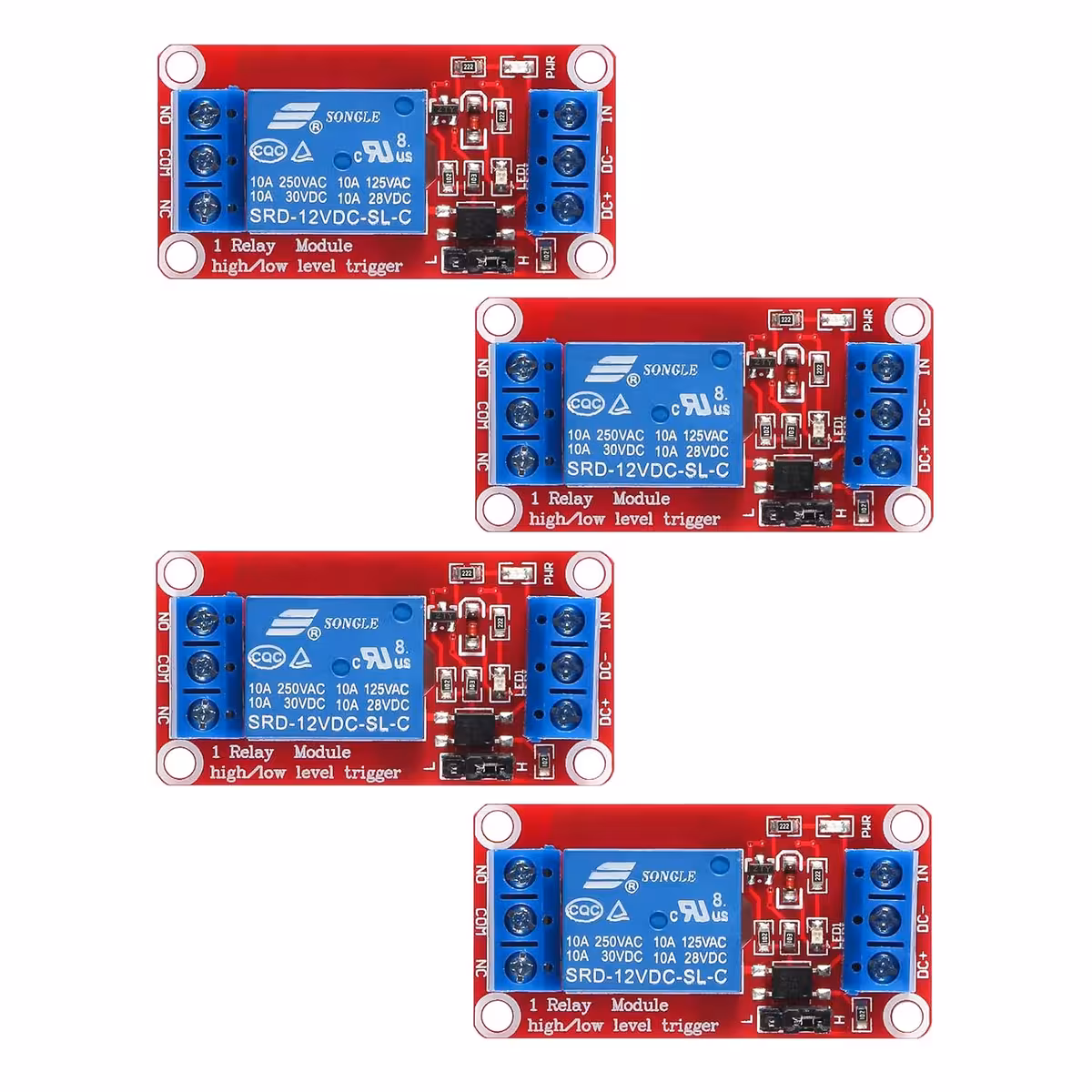

Disponível em duas variantes: módulo relé 5V ou módulo relé 12V
Carga máxima: AC 250V/10A, DC 30V/10A
Isolamento por optoacoplador: protege microcontroladores e reduz interferências
Trigger configurável: jumper para Trigger High-Level ou Low-Level
Design tolerante a falhas: o relé não dispara se a linha de controle estiver aberta
Terminais de parafuso: NC, C, NO + entradas Coil +, Coil -, Trigger
Compatibilidade ampla: Raspberry, ARM, PIC, AVR, MCU, Arduino, CNC, PS4

Especificações técnicas

Parâmetro	Valor
Tensão de alimentação	5V ou 12V (dependendo da variante escolhida)
Carga máxima	AC 250V/10A, DC 30V/10A
Isolamento	Optoacoplador
Corrente de trigger	≈5 mA (modelo 5V) / similar para 12V

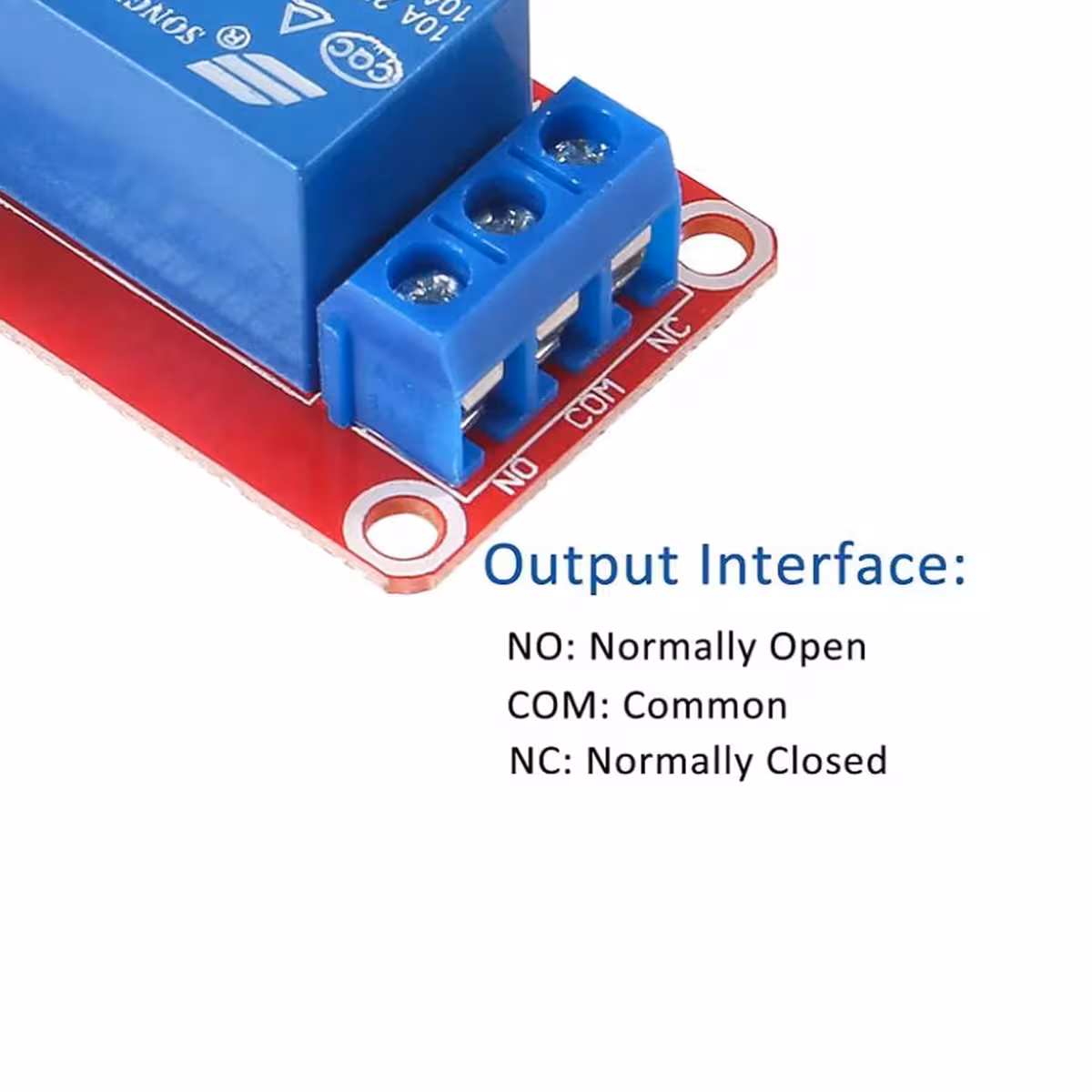

Conexões do relé	NC / C / NO

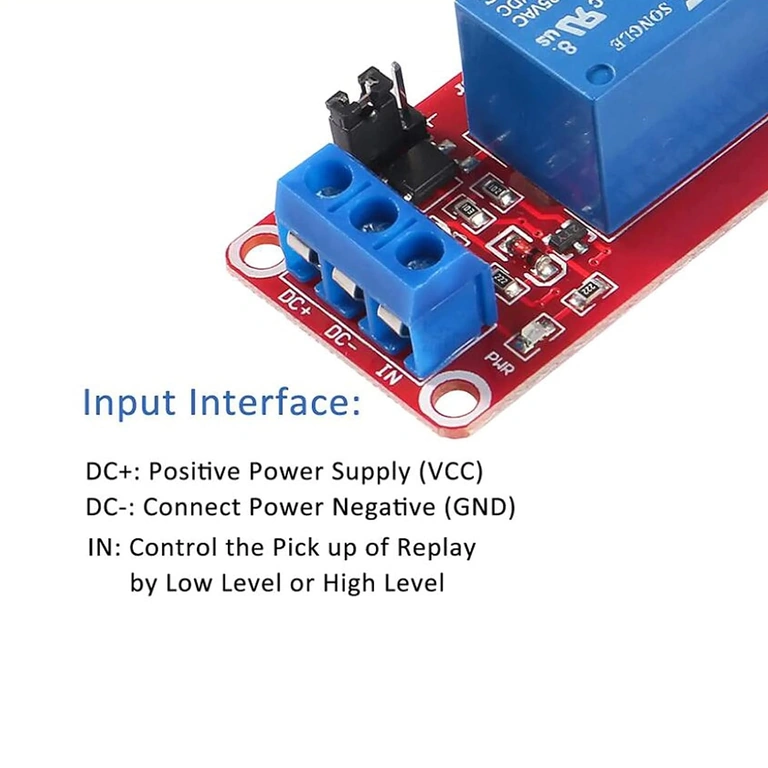

Conexões de entrada	Coil +, Coil -, Trigger
Configurações	Jumper High-Level / Low-Level Trigger
Compatibilidade	Arduino, MCU, Raspberry, ARM, PIC, AVR, CNC
Número de módulos	4 unidades

Conteúdo do pacote

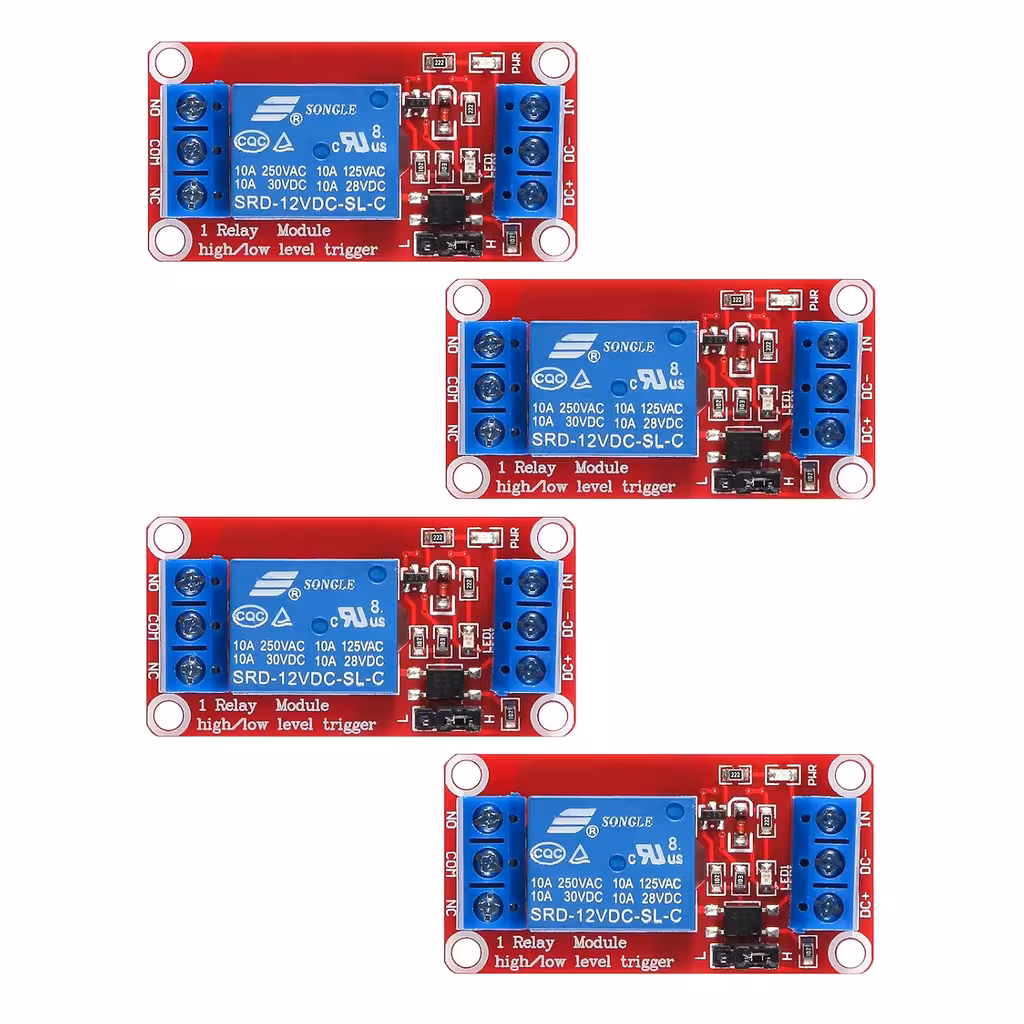

4 × Módulo relé 1 canal (5V ou 12V — à escolha)
Terminais de parafuso pré-instalados

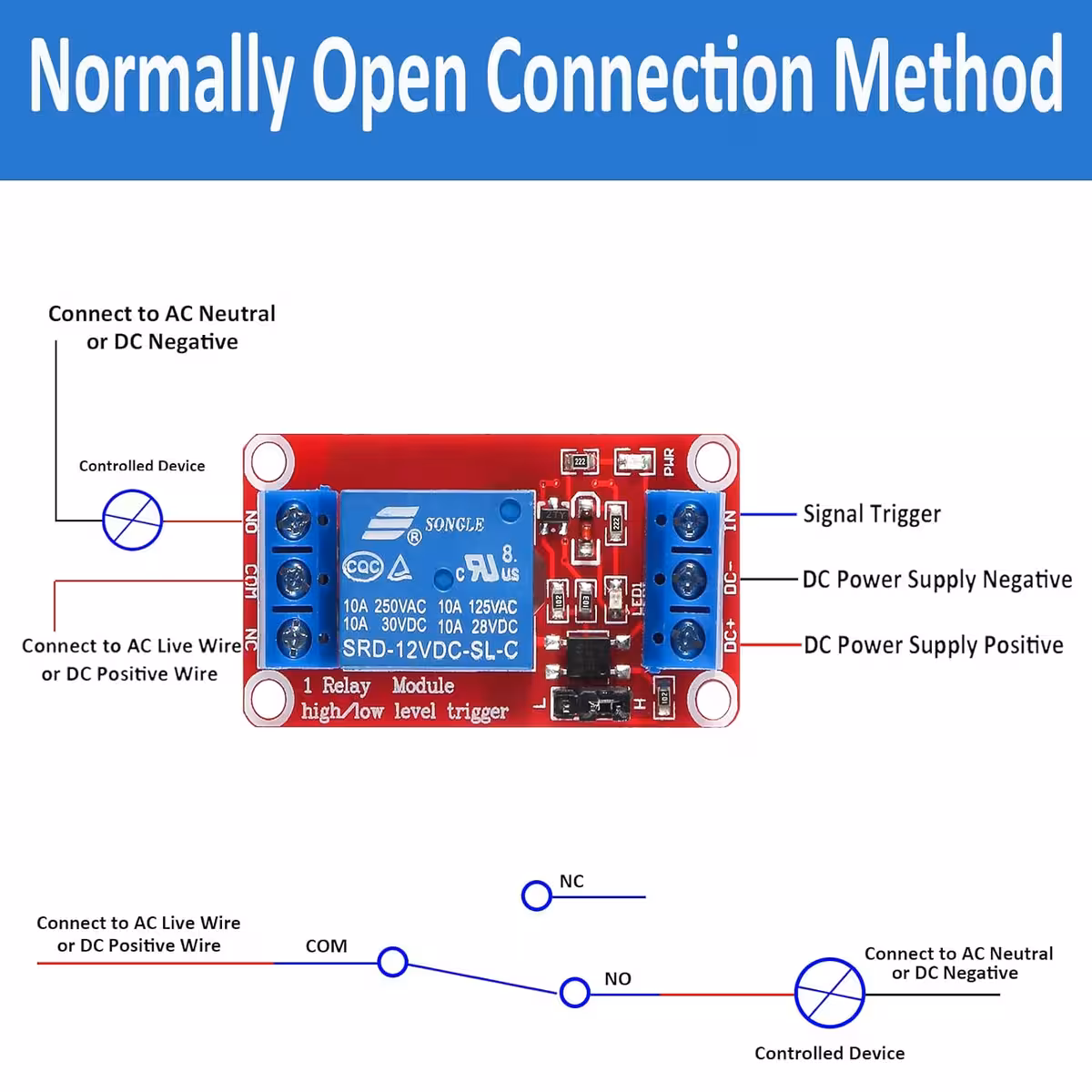

Guia de conexão

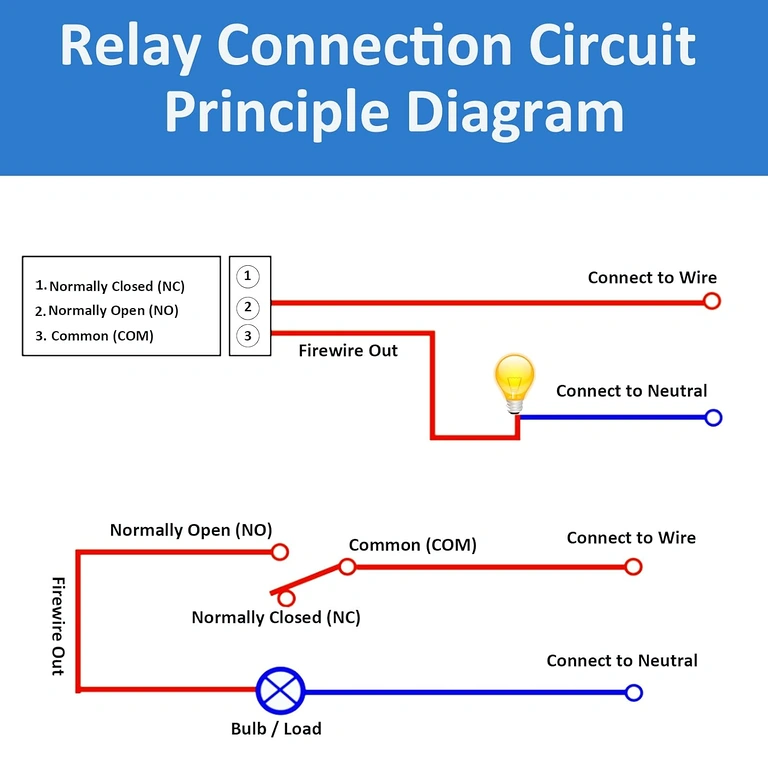

Conecte Coil + e Coil – à fonte de 5V ou 12V.
Ligue o Trigger a um pino digital (GPIO).
Escolha o modo High ou Low Trigger usando o jumper.

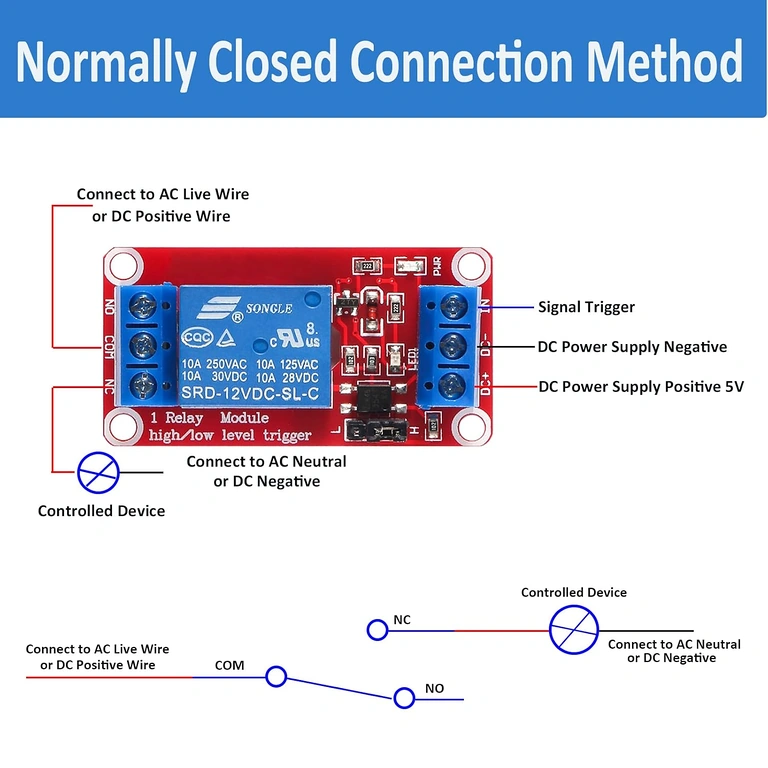

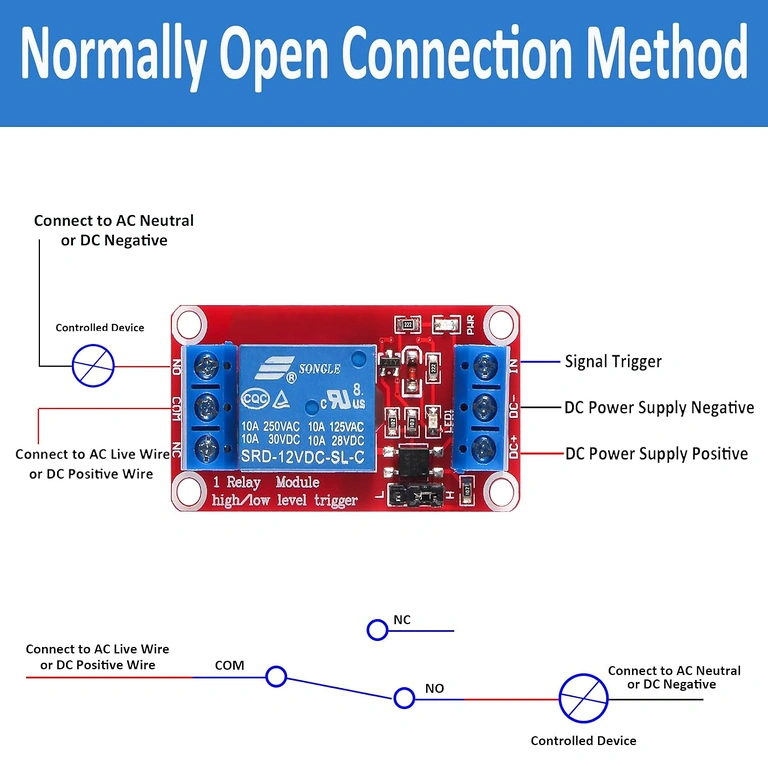

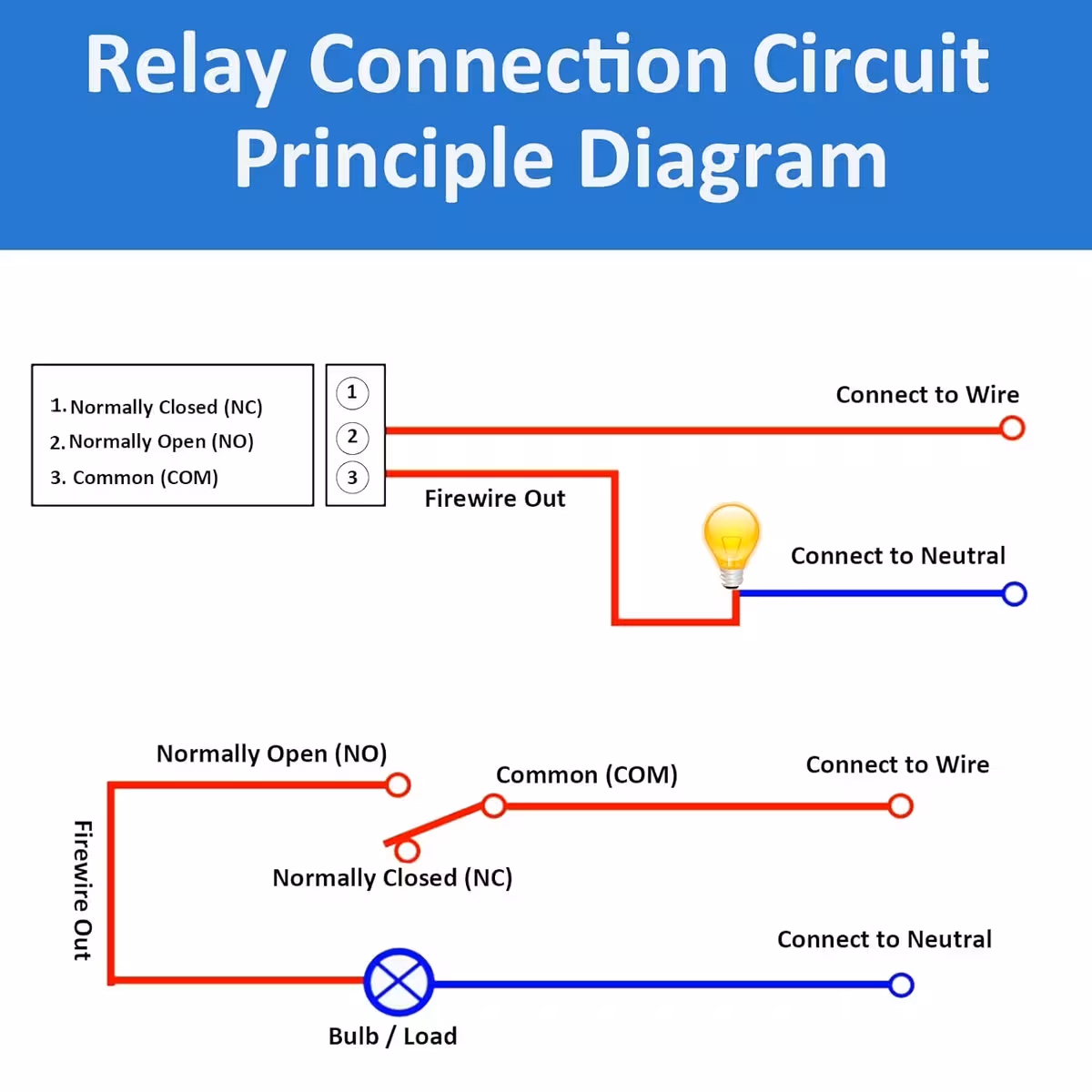

Use NC/C/NO para controlar a carga AC ou DC.

Aplicações recomendadas

Controle de luzes, bombas, ventiladores, fechaduras elétricas, motores pequenos, sistemas de automação, projetos IoT
ou soluções de prototipagem. O modelo 5V é ideal para microcontroladores, enquanto o modelo 12V é adequado para sistemas automotivos,
industriais ou projetos alimentados por bateria.
