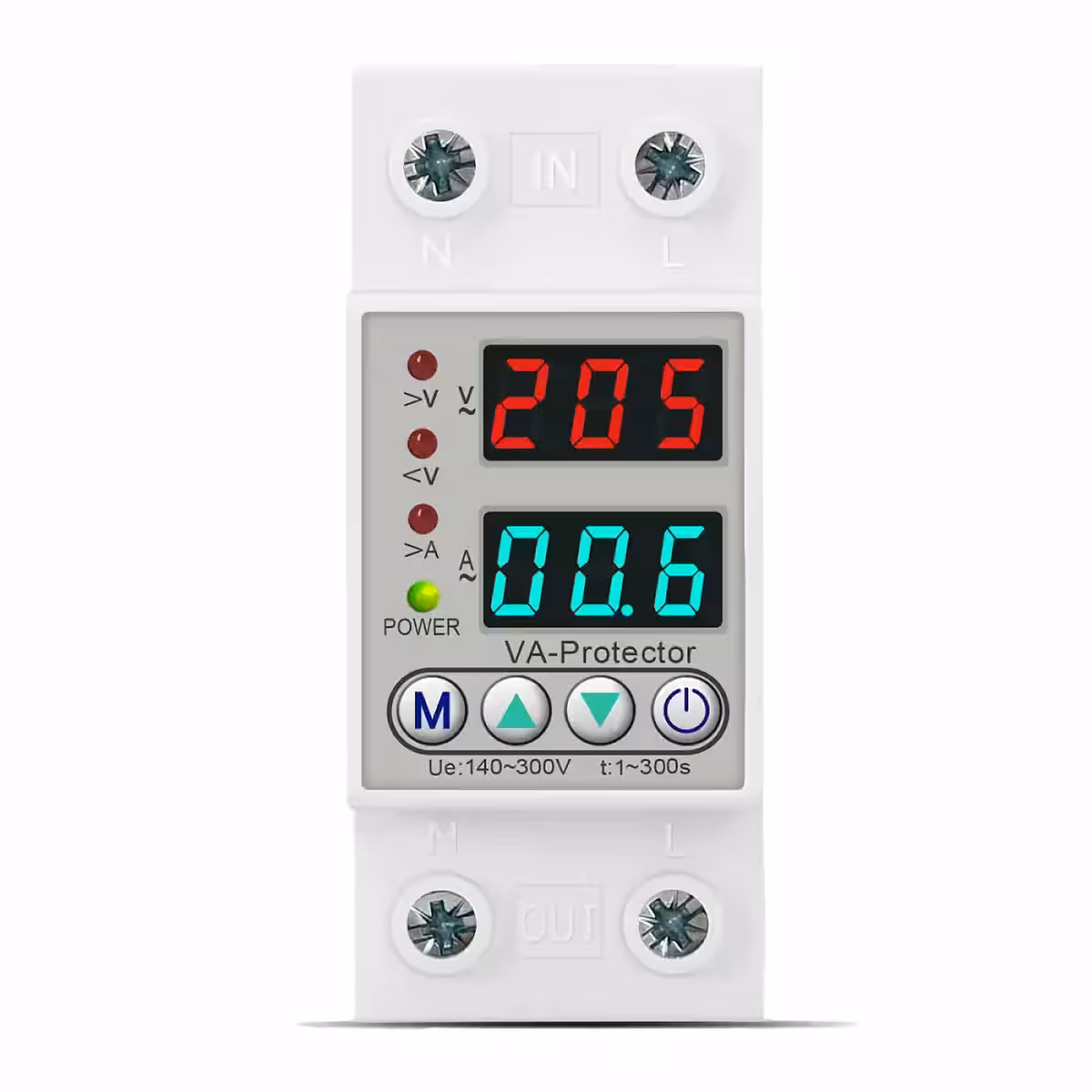

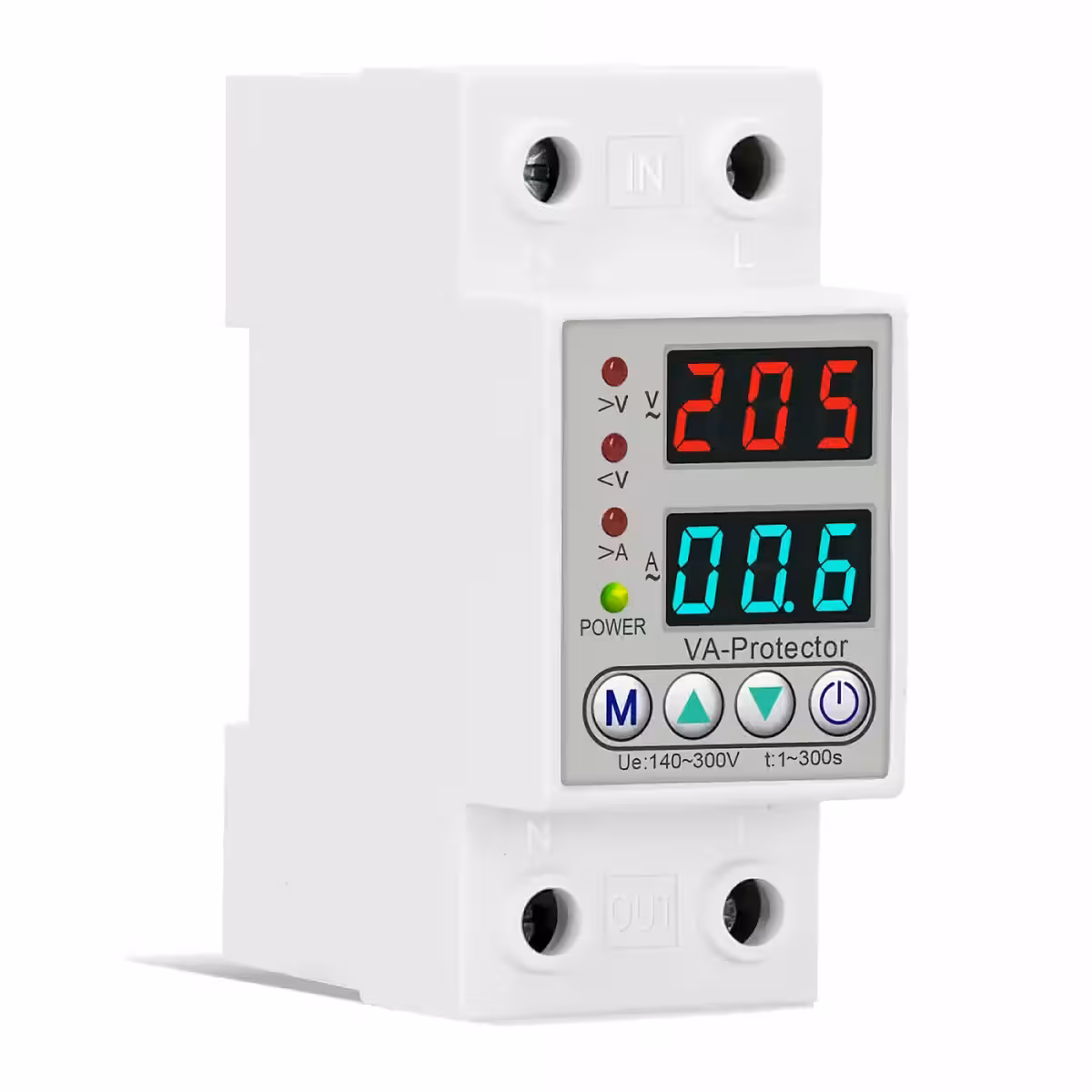

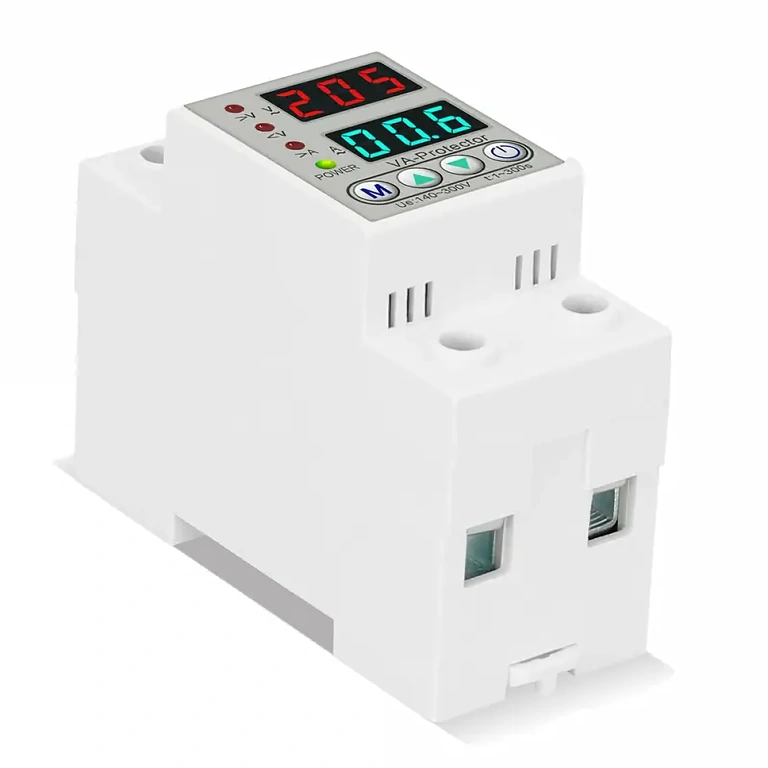

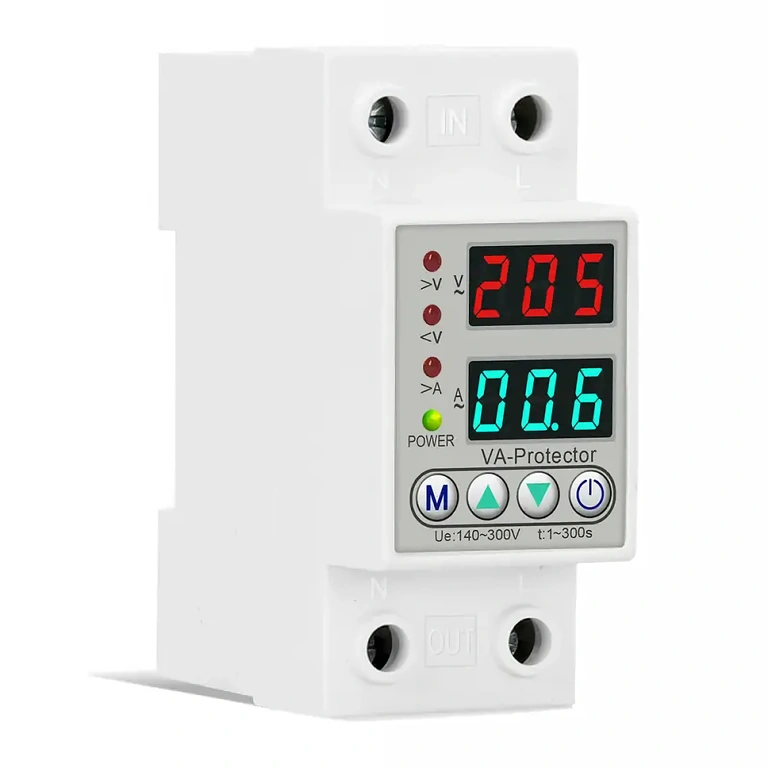

Relé de proteção de sobretensão 220V 63A — monitorização em tempo real e corte automático para evitar danos
As flutuações de tensão são imprevisíveis. Um pico de 260V dura apenas alguns segundos — o suficiente para danificar um inversor, um frigorífico ou um quadro de automação. O relé de proteção de sobretensão 220V 63A desliga o circuito em frações de segundo e não volta a ligar até que a rede estabilize nos parâmetros normais.
Nota: O dispositivo destina-se a ser instalado em quadros elétricos de distribuição por pessoal qualificado. Verifique a compatibilidade com a instalação existente antes de proceder à montagem.
Porquê escolher este modelo? (Vantagens principais):
- Limiares ajustáveis para três tipos de falha — sobretensão (130–300V), subtensão (80–210V) e sobrecorrente (0.1–63A), configuráveis de forma independente para cada instalação.
- Corrente máxima de 63A — suporta circuitos de elevado consumo, como termoacumuladores, ar condicionado, fornos ou máquinas de lavar, sem limitações.
- Tempo de rearme ajustável (1–999 segundos) — define o tempo de espera para o reinício, garantindo que a tensão estabiliza completamente antes de retomar a energia.

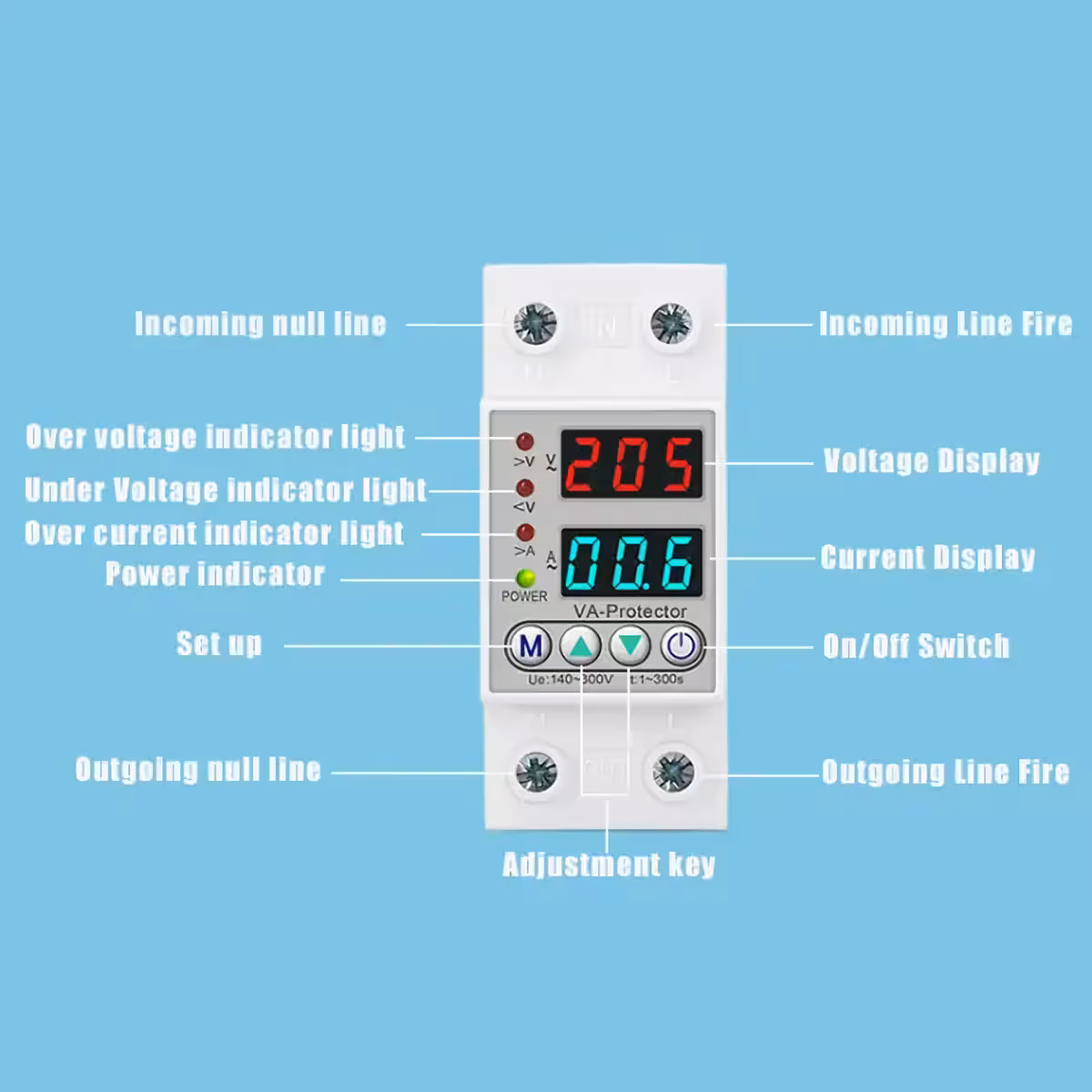

- Display LED com leitura em tempo real — monitorize a tensão, corrente e frequência diretamente no quadro, com redução automática de luminosidade em standby.
- Bloqueio de definições por palavra-passe — evita alterações acidentais ou não autorizadas nos parâmetros, ideal para instalações com múltiplos utilizadores.
- Bornes robustos para cabos de secção elevada — 4 terminais dimensionados para conexões seguras de entrada e saída, evitando o risco de contactos soltos ao longo do tempo.
Detalhes e Desempenho
O algoritmo de deteção de sobrecorrente trabalha em paralelo com a monitorização de tensão — se o consumo exceder o limite definido, o relé desliga o circuito, independentemente de a tensão estar dentro dos limites normais. Isto traduz-se numa proteção real, e não apenas contra picos de tensão. O tempo de resposta rápido minimiza a exposição dos equipamentos a condições anómalas. Após a resolução da falha, o modo de recuperação pode ser configurado para automático ou manual, permitindo-lhe decidir o nível de controlo sobre o reinício do sistema.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tensão nominal | 220V monofásico |
| Corrente máxima suportada | 63A |
| Intervalo de proteção de sobretensão | 130 – 300V (ajustável) |
| Intervalo de proteção de subtensão | 80 – 210V (ajustável) |
| Limiar de proteção de sobrecorrente | 0.1A – 63.0A (ajustável) |
| Tempo de rearme após proteção | 1 – 999 segundos (ajustável) |
| Modo de recuperação | Manual ou Automático |
| Display | LED digital — tensão, corrente, frequência |
| Função standby do ecrã | Redução automática de luminosidade |
| Segurança de definições | Bloqueio com palavra-passe |

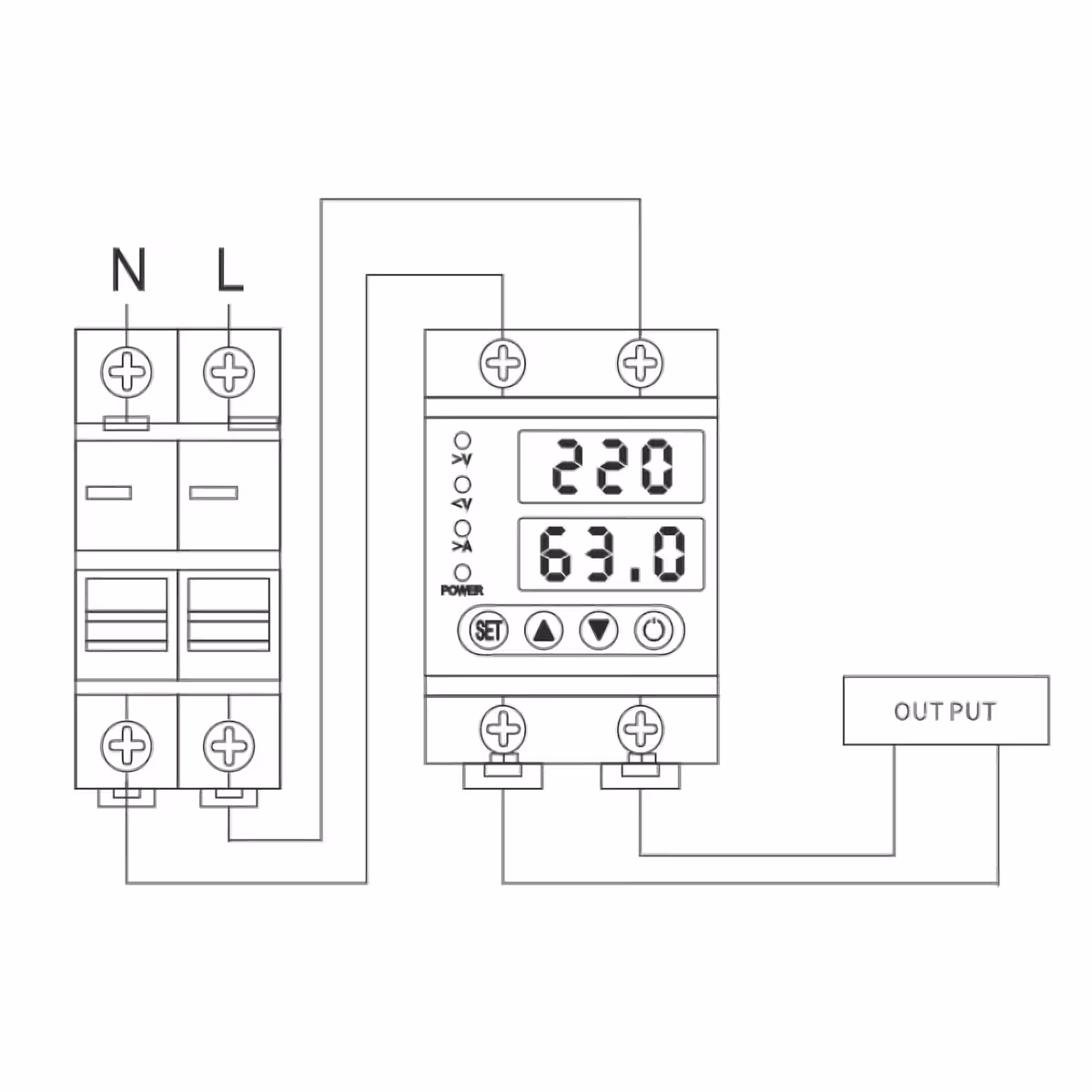

| Conexões | 4 bornes grandes (fase + neutro entrada/saída) |
| Tipo de rede | Monofásica |
Instruções de Programação e Utilização
- Aceder ao menu de configuração: Prima o botão de definição para entrar no menu principal do dispositivo.
- Definir o limiar de sobretensão: Navegue até ao parâmetro correspondente e introduza o valor desejado entre 130–300V.
- Definir o limiar de subtensão: Introduza o valor de proteção entre 80–210V, conforme as necessidades da sua instalação.
- Configurar o limiar de sobrecorrente: Defina o valor de disparo entre 0.1A e 63.0A, de acordo com o consumo máximo do circuito protegido.
- Escolher o modo de recuperação: Selecione o modo automático ou manual e configure o tempo de rearme entre 1 e 999 segundos.
- Ativar o bloqueio por palavra-passe: Introduza e confirme a palavra-passe para proteger os parâmetros configurados contra alterações não autorizadas.
- Verificar o funcionamento: Monitorize o display LED para verificar os valores em tempo real de tensão, corrente e frequência.
Conteúdo da Embalagem
- 1x Relé de monitorização e proteção de sobretensão monofásico 220V 63A com display digital
Perguntas Frequentes

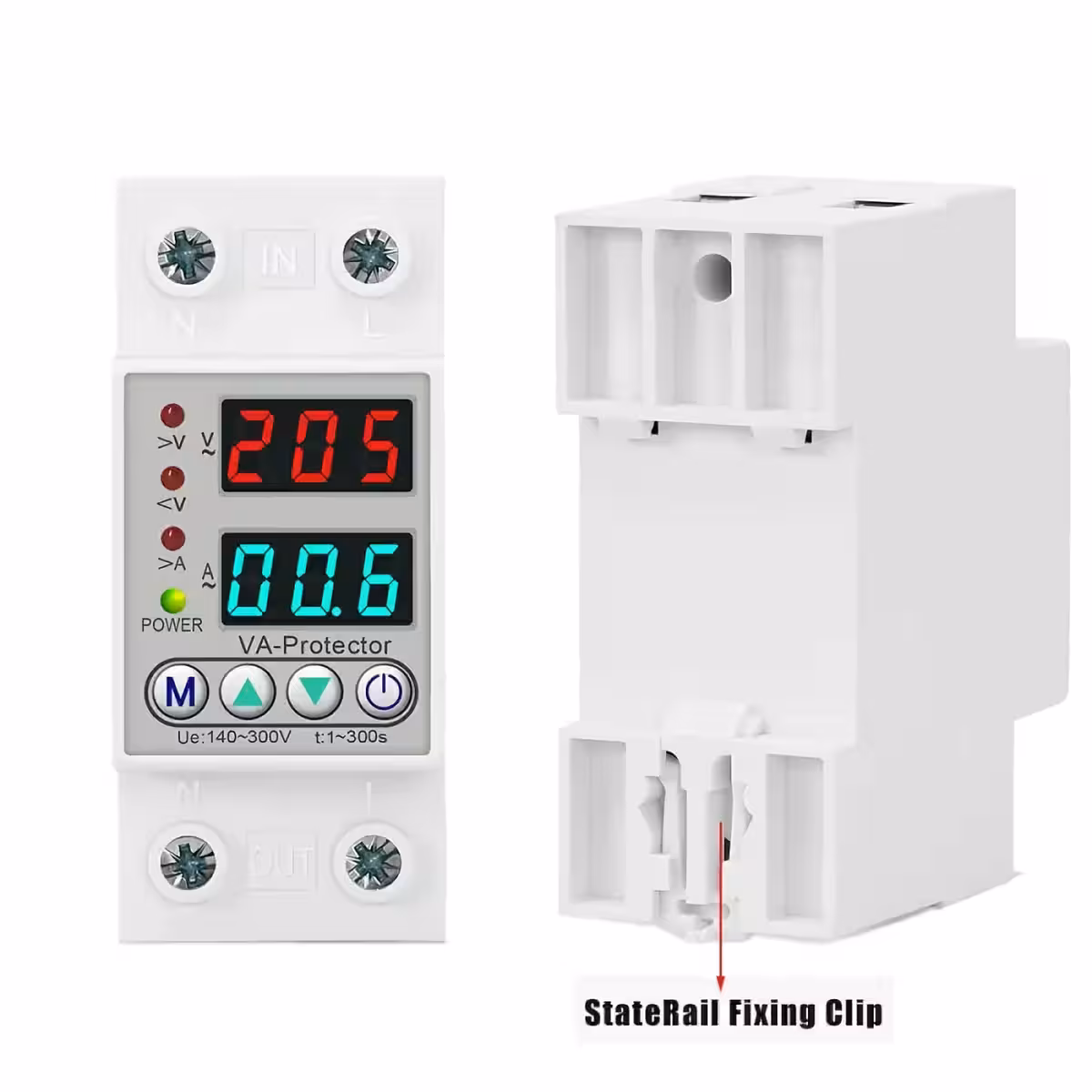

Funciona em quadros elétricos residenciais padrão com calha DIN?
Sim, o relé é montado diretamente em calha DIN e é compatível com quadros elétricos padrão em habitações, escritórios e espaços comerciais.
O que acontece quando a tensão normaliza após uma sobretensão?
Depende do modo configurado. No modo automático, o relé reinicia após o tempo definido (1–999 segundos). No modo manual, o rearme deve ser feito por si — útil quando pretende verificar a instalação antes de retomar a energia.
Pode proteger um termoacumulador ou um ar condicionado?
Sim. Com uma capacidade máxima de 63A, suporta sem problemas termoacumuladores, aparelhos de ar condicionado, máquinas de lavar e fornos elétricos, dependendo do consumo total do circuito.
Substitui os disjuntores do quadro?
Não. O relé de proteção de sobretensão complementa os disjuntores e interruptores diferenciais, não os substitui. Deve ser instalado em conjunto com os equipamentos de proteção existentes.
