Pack 2x BMS 2S 20A com Balanceamento – Proteção Avançada para Packs Li-Ion 7.4V
Este conjunto composto por 2 placas BMS 2S 20A oferece uma solução completa para a gestão e proteção de packs de baterias Li-Ion com tensão nominal de 7.4V (8.4V totalmente carregadas). A função de balanceamento ativo equaliza a tensão das células durante o carregamento, prolongando significativamente a vida útil da bateria. Com dimensões compactas de apenas 48×20×3.4mm, é a escolha ideal para projetos DIY, ferramentas elétricas portáteis e power packs personalizados.
Nota: Na primeira ligação, o pack deve ser carregado para ativar a saída do BMS. Não misture células com capacidades ou resistências internas muito diferentes.
Porquê escolher este modelo? (Vantagens principais):
- Balanceamento ativo integrado: equaliza a tensão das células durante a carga, prevenindo desequilíbrios e aumentando a longevidade do pack.
- Proteção múltipla completa: contra sobrecarga (>4.3V), descarga excessiva (<2.3V), sobrecorrente (25A) e curto-circuito com reinício automático em ~200ms.
- Ampla compatibilidade: com células Li-Ion 18650, 26650 e baterias Li-Po padrão de 3.7V/4.2V.
- Formato compacto 48×20×3.4mm: perfeito para integração em caixas pequenas, equipamentos portáteis e sistemas modificados.
- Pack económico de 2 unidades: dupla vantagem para projetos em paralelo ou como peça de reserva para as suas aplicações.
Detalhes e Desempenho

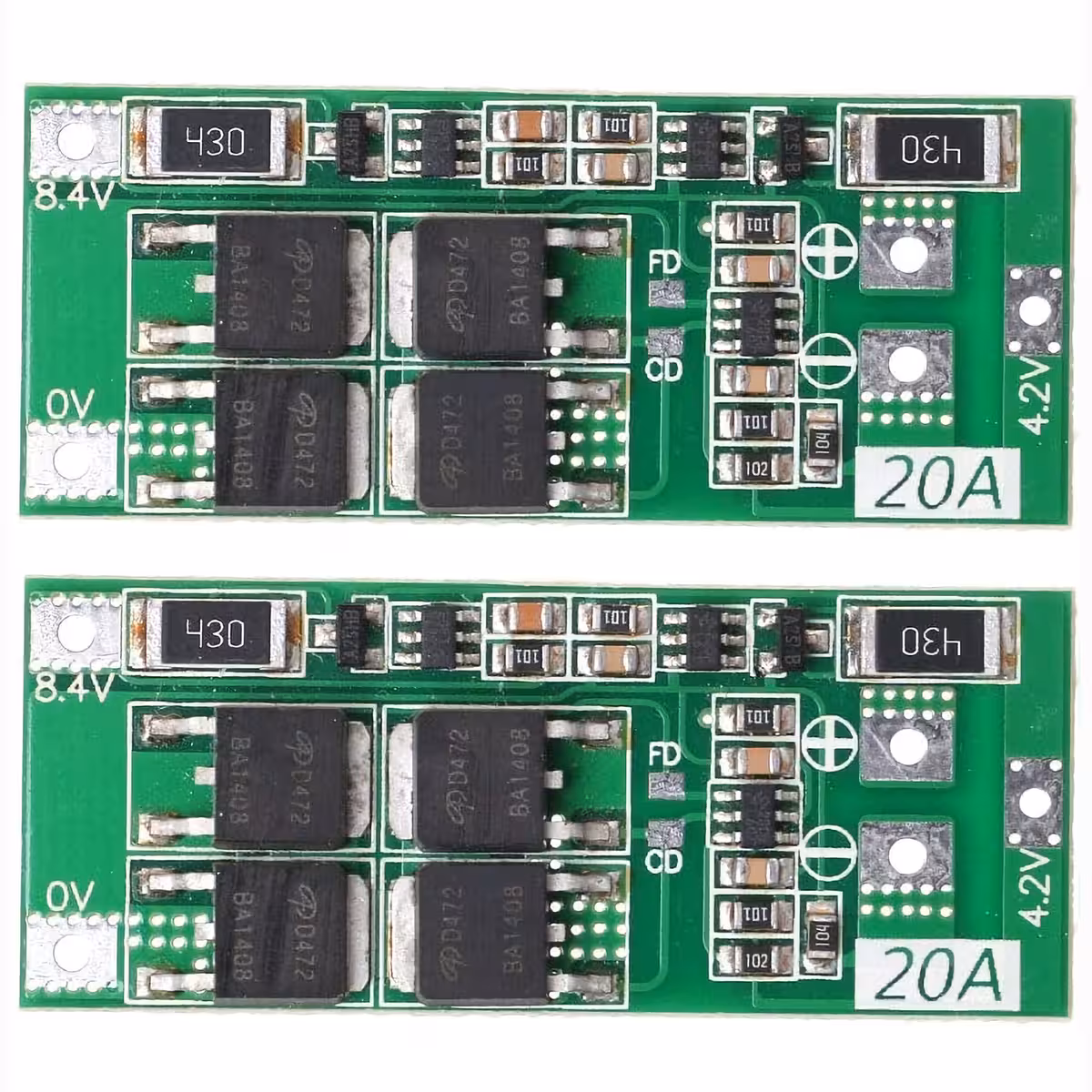

O módulo foi concebido para fornecer uma corrente contínua de 20A (recomenda-se a utilização de um dissipador para cargas elevadas) e suporta picos de até 25A. A corrente de carga é limitada automaticamente a 10A, protegendo as células contra stress térmico. A ligação é feita através de pontos claramente marcados: 0V (negativo da célula 1), 4.2V (ponto médio entre células) e 8.4V (positivo da célula 2), sendo a saída final disponibilizada nos terminais + e − no interior da placa. A resistência “430” pode aquecer ligeiramente durante o balanceamento — este comportamento é normal e indica que a equalização está a funcionar corretamente.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tipo de módulo | BMS 2S com balanceamento ativo |
| Tensão nominal | 7.4V (2 × 3.7V) |
| Tensão de carga | 8.4V – 9.0V |
| Proteção sobrecarga | > 4.3V por célula |
| Proteção descarga excessiva | < 2.3–2.5V por célula |
| Proteção sobrecorrente | 25A |
| Corrente contínua recomendada | 20A (requer dissipador para cargas altas) |
| Proteção curto-circuito | Sim, reinício automático (~200ms) |
| Corrente de carga limitada | 10A |
| Células compatíveis | Li-Ion 18650, 26650, Li-Po 3.7V/4.2V |
| Dimensões | 48 × 20 × 3.4 mm |
| Quantidade | 2 unidades |
Instruções de Utilização
- Prepare as células: certifique-se de que ambas as baterias Li-Ion têm tensões próximas (diferença máxima de 0.1V) e resistências internas semelhantes.
- Ligue a Célula 1: conecte o negativo ao ponto 0V e o positivo ao ponto 4.2V da placa.
- Ligue a Célula 2: conecte o negativo ao ponto 4.2V (comum com o positivo da primeira célula) e o positivo ao ponto 8.4V.
- Identifique os terminais de saída: os terminais + e − no interior da placa representam a saída para a carga e a entrada para o carregador.
- Ative o BMS: ligue um carregador compatível (8.4–9.0V) aos terminais de saída para a primeira ativação — o BMS desbloqueará a saída automaticamente.
- Teste o funcionamento: verifique a tensão de saída (~8.4V totalmente carregada) antes de ligar a carga final.
- Garanta a refrigeração: para aplicações com correntes próximas dos 20A, instale um dissipador ou garanta ventilação adequada à placa.
Conteúdo da Embalagem
- 2 × Módulo BMS 2S 20A com balanceamento (48 × 20 × 3.4 mm)
- Esquema de ligação incluído (digital/visual)
Perguntas Frequentes
Posso usar este BMS com baterias 26650 de alta capacidade?
Sim, o módulo é compatível com células 18650, 26650 e Li-Po padrão, desde que a tensão nominal seja de 3.7V por célula. A corrente contínua recomendada mantém-se nos 20A, independentemente da capacidade.
Porque é que a resistência “430” aquece durante a carga?
Este é um comportamento perfeitamente normal. A resistência faz parte do circuito de balanceamento ativo e dissipa a energia necessária para equalizar as tensões entre as duas células. O aquecimento ligeiro indica que a função de balanceamento está a operar corretamente.
Qual a tensão do carregador que devo utilizar?
O carregador recomendado deve ter uma tensão entre 8.4V e 9.0V. O BMS limita automaticamente a corrente de carga a 10A, pelo que pode utilizar fontes com maior capacidade sem riscos para as baterias.
A saída não funciona na primeira ligação. O que devo fazer?
É normal — o BMS entra em modo “sleep” até ao primeiro carregamento. Ligue o pack a um carregador de 8.4V para ativar a saída. Após esta ativação, o módulo funcionará normalmente em todas as utilizações.
Posso ligar vários packs 2S em paralelo para maior capacidade?
Sim, mas cada pack deve ter o seu próprio BMS e todos os packs devem estar equilibrados à mesma tensão antes da ligação. Ligar em paralelo sem um BMS individual pode gerar correntes perigosas entre os packs.
