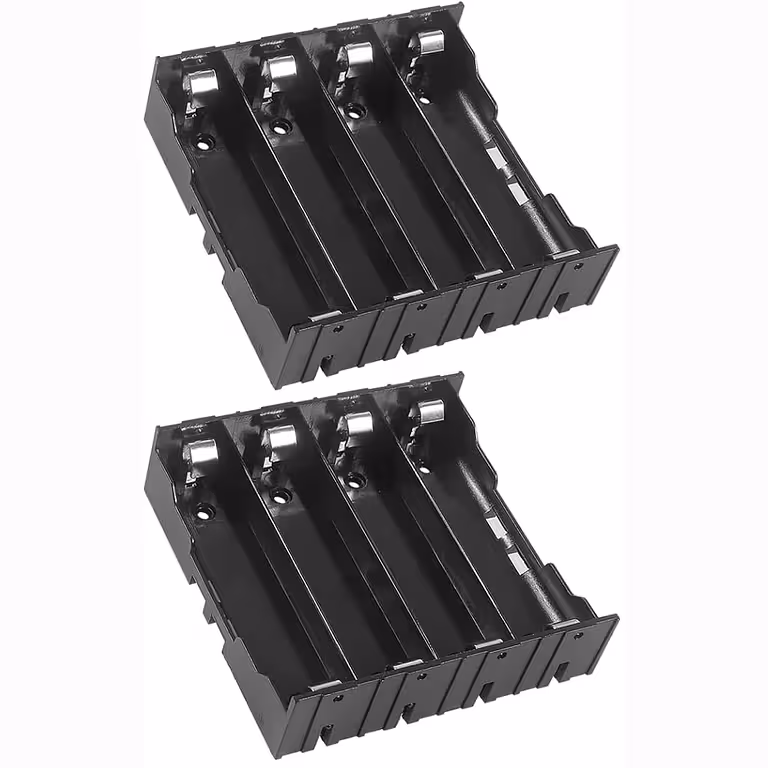

Suporte para 4 pilhas 18650 – versatilidade total para os seus projetos DIY
Precisa de alimentar um projeto DIY e não quer ficar limitado a uma única configuração? Este conjunto de 2 suportes para 4 pilhas 18650 oferece-lhe a liberdade de escolha: opte por uma tensão mais elevada em série ou por uma autonomia superior em paralelo — tudo sem necessidade de alterações complexas no hardware.
Nota: As pilhas 18650 não estão incluídas. Utilize exclusivamente acumuladores Li-ion do tipo 18650 e verifique sempre a polaridade antes da instalação.
Por que escolher este conjunto? (Vantagens principais):
- Dois suportes num único pack — ideal para projetos duplos ou para ter uma unidade de reserva sempre à mão.
- 4 ranhuras por suporte — monte 4 acumuladores 18650 em simultâneo, atingindo até 14.8V em série com apenas um suporte.
- Série ou paralelo, a escolha é sua — adapte a tensão ou a capacidade de acordo com as exigências do seu projeto, sem compromissos.
- Montagem simples — os fios com terminais livres permitem uma ligação rápida por soldadura ou através de conectores.
- Design compacto: 66 x 75 mm — integra-se facilmente em caixas personalizadas ou protótipos com espaço reduzido.
- Contactos metálicos estáveis — garantem que as pilhas permanecem firmemente no lugar, assegurando uma condutividade elétrica consistente.
Detalhes e Desempenho
Cada suporte para 18650 deste conjunto é fabricado em plástico resistente, equipado com contactos metálicos concebidos para suportar vibrações e o uso frequente. Com dimensões de 66 mm x 75 mm, é fácil de integrar em qualquer estrutura, desde protótipos em breadboard até produtos finais. Ao combinar os dois suportes, pode criar configurações de até 8 células — permitindo atingir 29.6V em série ou duplicar a capacidade total em paralelo.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tipo de produto | Suporte para pilhas 18650 |
| Capacidade por suporte | 4 ranhuras |
| Tensão nominal por célula | 3.7V |
| Tensão máxima em série (1 suporte) | 14.8V (4 x 3.7V) |
| Tipo de pilha compatível | 18650 Li-ion |
| Configuração possível | Série ou Paralelo |
| Dimensões do suporte | 66 mm x 75 mm |
| Material | Plástico resistente com contactos metálicos |
| Terminais | Fios com extremidades livres (para soldar ou conectar) |
| Proteção integrada | Não (recomenda-se a utilização de um BMS externo) |
| Quantidade no conjunto | 2 x Suporte para 4 pilhas 18650 |
Conteúdo da Embalagem
- 2 x Suporte para 4 pilhas 18650 (pilhas não incluídas)
Perguntas Frequentes
Que tipo de pilhas são compatíveis com este suporte?
Exclusivamente acumuladores Li-ion do tipo 18650 — com 18 mm de diâmetro e 65 mm de comprimento. Outros formatos, como 14500 ou 21700, não são compatíveis com estas ranhuras.
Posso ligar os dois suportes entre si?
Sim. Ao ligar os dois suportes em série ou paralelo, pode criar um pack de 8 células, alcançando até 29.6V em série ou duplicando a capacidade em paralelo.
Qual é a diferença prática entre série e paralelo?
Em série, as tensões somam-se: 4 células x 3.7V = 14.8V, mantendo a capacidade de uma única célula. Em paralelo, a tensão mantém-se nos 3.7V, mas a autonomia aumenta proporcionalmente ao número de células ligadas.
O suporte possui proteção contra curto-circuito?
Não. Trata-se de um suporte mecânico e elétrico simples, sem BMS (Battery Management System) integrado. Para garantir a segurança, utilize um módulo BMS externo para proteger contra sobrecarga, descarga profunda e curto-circuitos.
É necessário soldar os fios ou existem conectores?
Os fios possuem extremidades livres, permitindo que os solde diretamente a um PCB ou que utilize conectores, conforme a necessidade do seu projeto.
