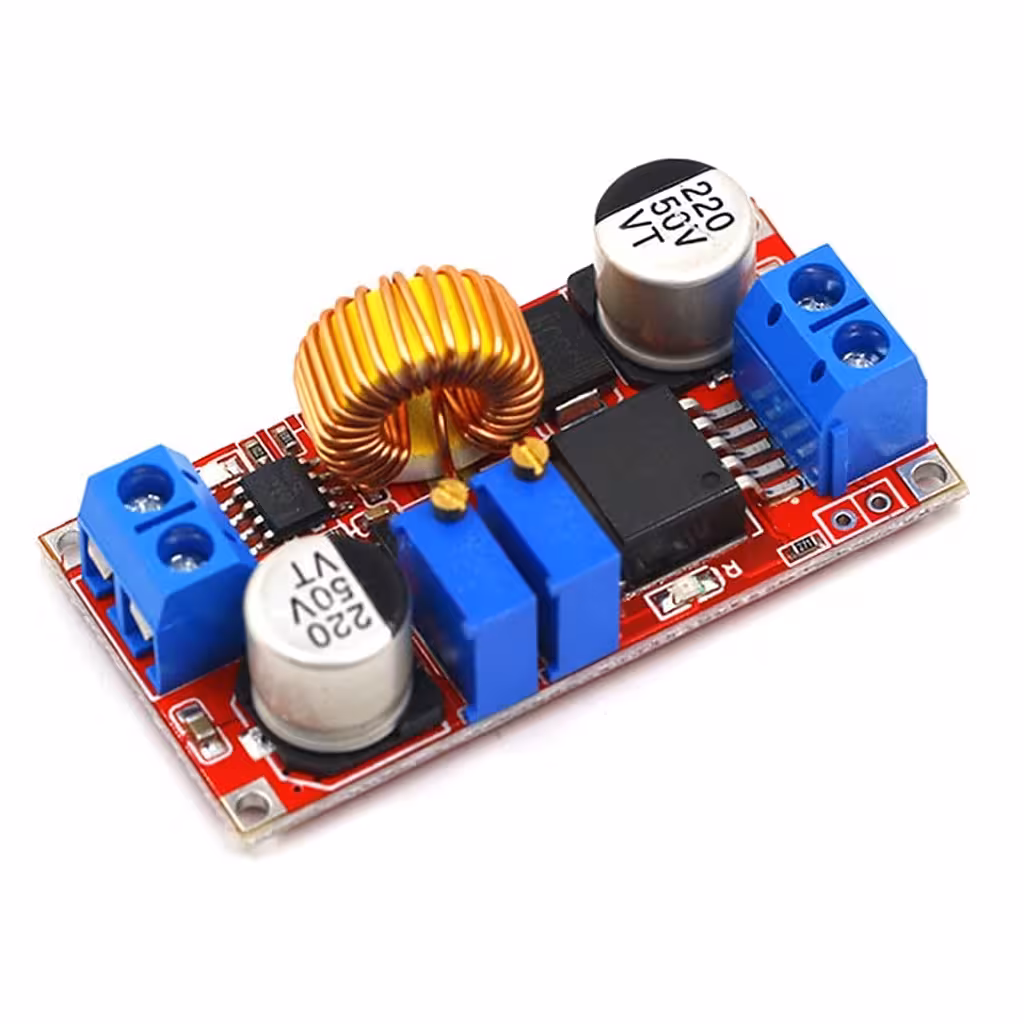

Conversor Step Down XL4015 5A DC-DC com Ajuste de Tensão e Corrente – Módulo CC CV 1.25V–36V para Carga de Baterias LED

Conversor de Tensão XL4015 DC-DC Step-down 5A

O módulo XL4015 é um conversor DC-DC step-down de alta eficiência, com saída ajustável entre 1,25V e 36V e corrente de até 5A (recomendado máximo de 4,5A para maior durabilidade). Suporta ajuste de tensão (CV) e corrente (CC), ideal para carregamento de baterias ou alimentação de LEDs.

Características técnicas

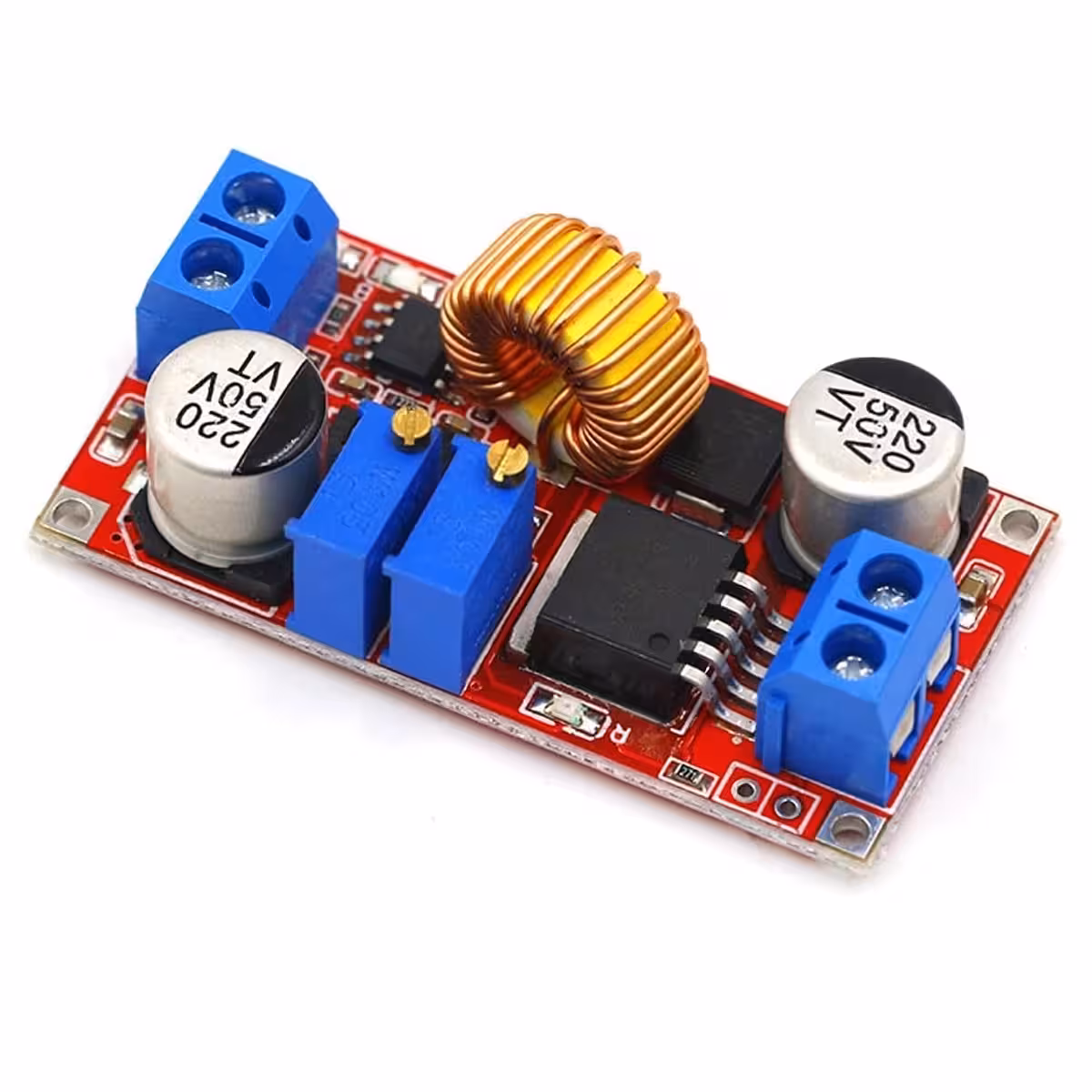

• Conversor DC-DC step-down (buck), baseado no chip XL4015
• Tensão de entrada: 4V – 38V DC (não exceda 38V)
• Tensão de saída: 1,25V – 36V DC (ajustável continuamente)
• Corrente de saída: até 5A (recomendado máximo 4,5A)
• Potência máxima: 75W
• Eficiência: até 96%

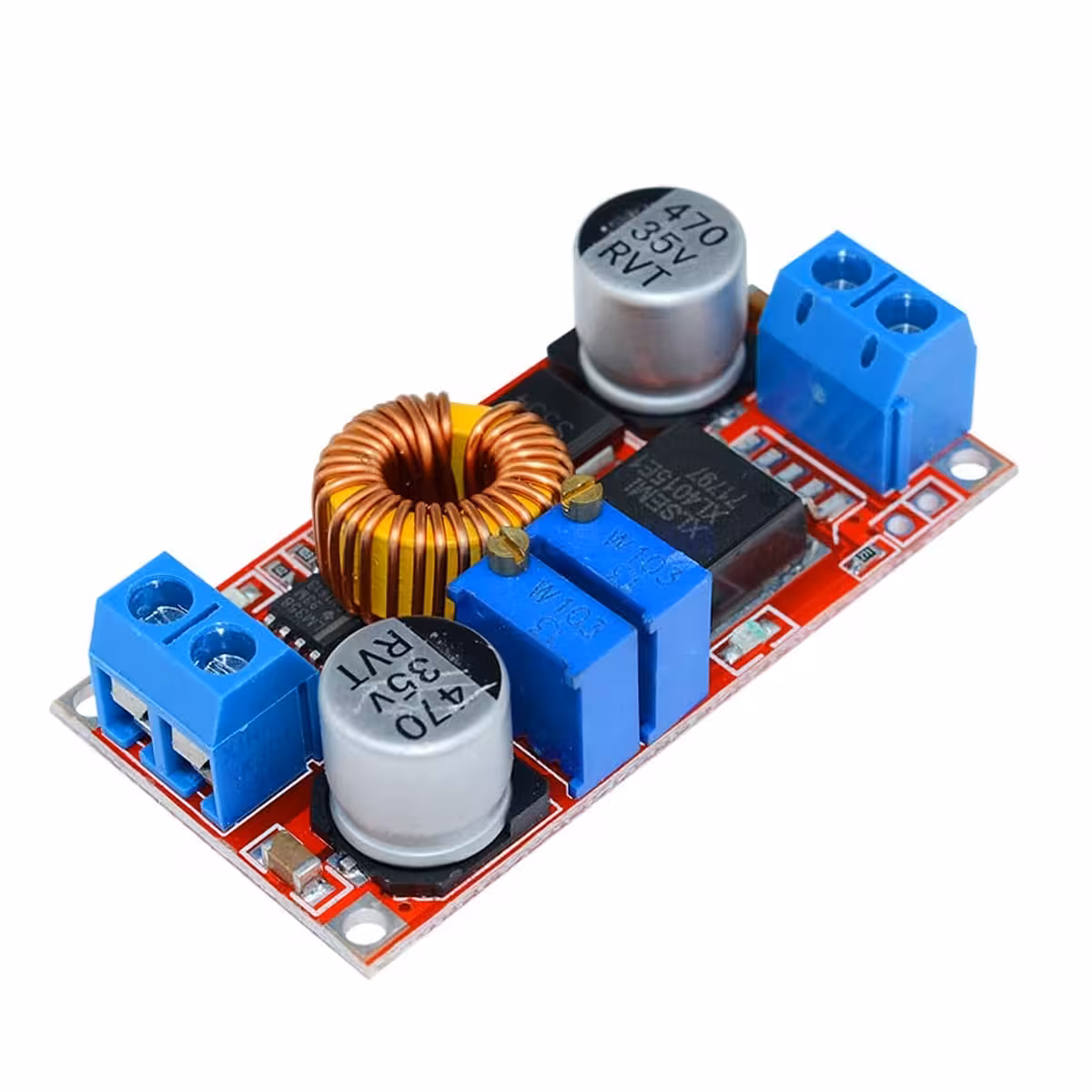

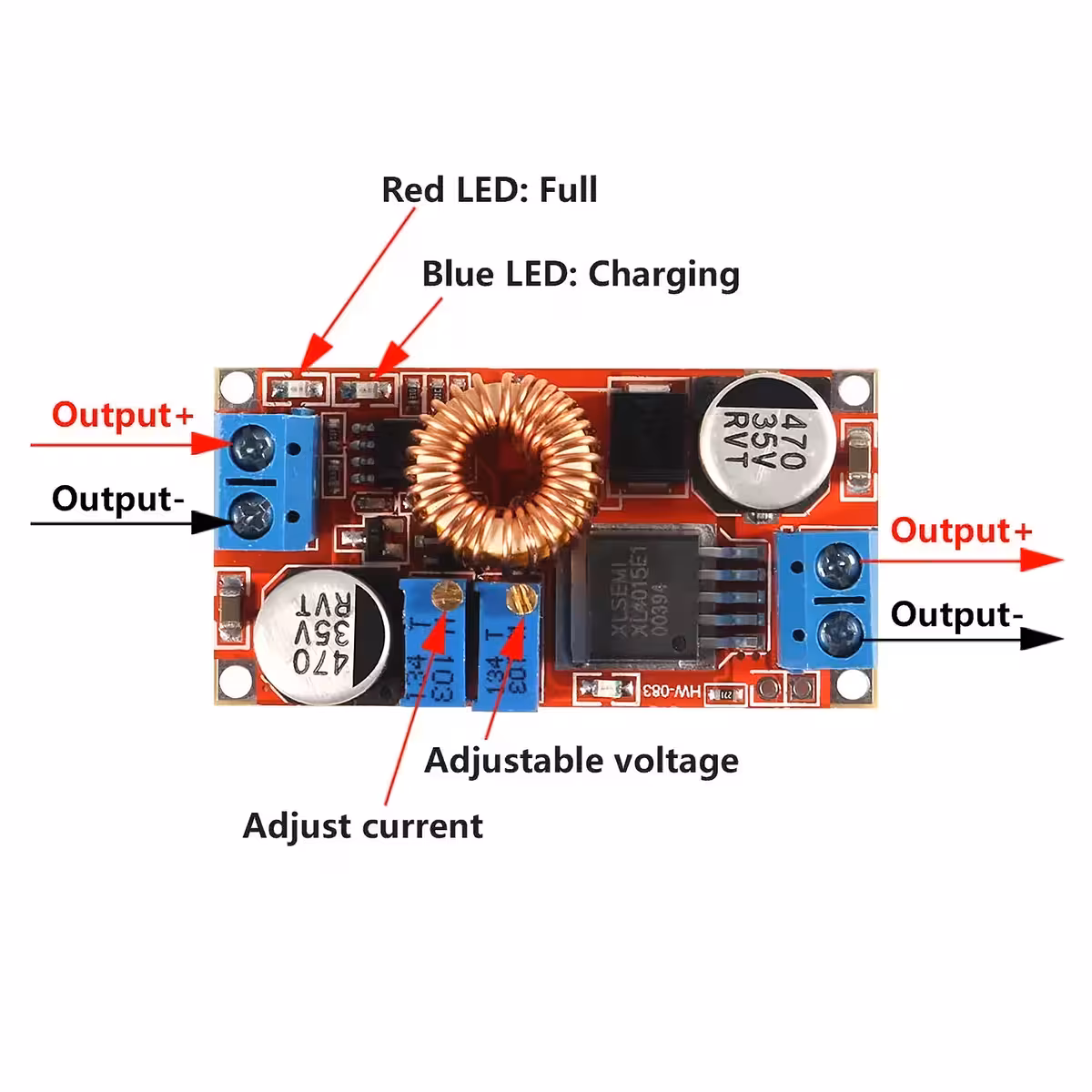

• Ajuste independente CV e CC – ideal para aplicações sensíveis
• Proteção contra curto-circuito: limitação automática a 8A
• Proteção térmica: desliga automaticamente em altas temperaturas
• Frequência de operação: 180KHz
• Temperatura de operação: -40°C ~ +85°C

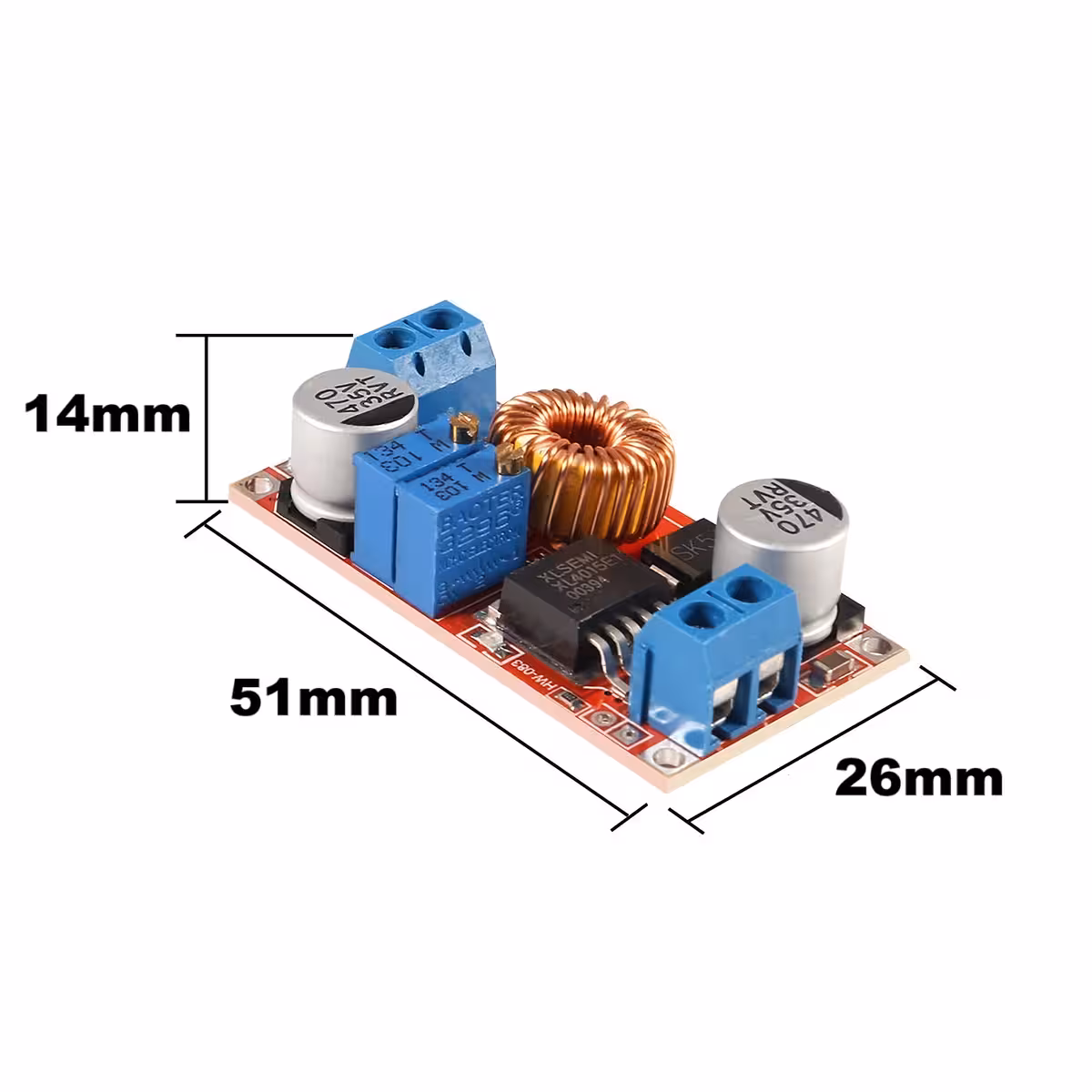

• Dimensões: 51 x 26 x 18 mm
• Indicador LED de funcionamento

Notas importantes

• Ao carregar baterias, o módulo opera inicialmente em modo CC (corrente constante) para proteção
• Se a tensão de saída não variar, gire o potenciômetro no sentido anti-horário pelo menos 10 vezes – é um método comum de calibração
• A tensão de saída inicial é ~20V – pode ser ajustada após a instalação

Aplicações recomendadas

• Carregadores para baterias Li-ion, NiMH
• Alimentação de LEDs
• Fontes de laboratório ajustáveis
• Redução de tensão: 24V → 12V, 12V → 5V etc.
• Projetos DIY, eletrônica automotiva, sistemas industriais
