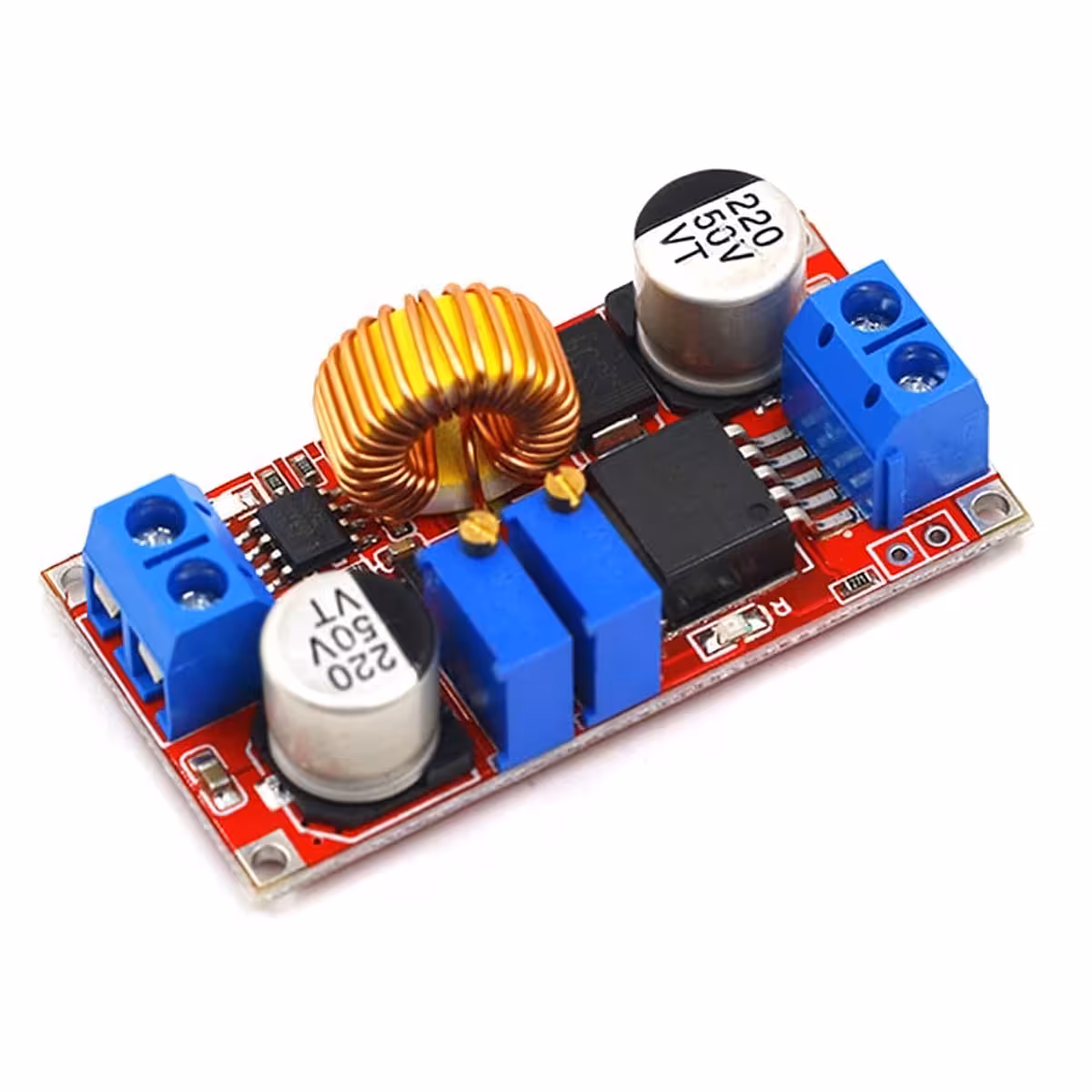

Conversor DC-DC Step-Down XL4015 5A – Ajuste Preciso de Tensão e Corrente para Baterias e LED
Precisa de carregar uma bateria de iões de lítio de forma segura, sem risco de sobrecarga? Ou pretende alimentar uma fita LED com a voltagem exata, sem oscilações? O módulo XL4015 oferece-lhe um controlo independente tanto da tensão como da corrente, num formato compacto e pronto a integrar em qualquer projeto de eletrónica.
Nota: A tensão de saída predefinida de fábrica é de aproximadamente 20V. Antes da primeira utilização, ajuste o potenciómetro antes de ligar a carga. Caso a tensão não varie, rode o potenciómetro CV no sentido contrário aos ponteiros do relógio pelo menos 10 voltas completas — este é um procedimento normal de calibração inicial.
Por que escolher este modelo? (Vantagens principais):
- Ajuste dual CC + CV independente — controle separadamente a corrente e a tensão de saída através de dois potenciómetros dedicados, essencial para o carregamento correto de baterias Li-ion ou NiMH e para a proteção de LEDs de alta potência.
- Eficiência até 96% — perda de energia mínima (menos de 4%), garantindo um funcionamento estável mesmo sob cargas contínuas, sem sobreaquecimento excessivo.
- Proteção automática contra curto-circuito e térmica — limitação de corrente a 8A e desligamento automático em caso de sobreaquecimento, eliminando a necessidade de fusíveis externos adicionais.
- Ampla gama de conversão — entrada de 4V–38V e saída de 1.25V–36V; ideal para reduções comuns como 24V→12V, 24V→5V ou 12V→3.3V sem alterações de hardware.
- Formato compacto e pronto a montar — dimensões de 51×26×18 mm, com indicador LED de funcionamento, dissipador de calor incluído e intervalo de temperatura de -40°C a +85°C, adequado para ambientes industriais.
Detalhes e Desempenho
O chip XL4015 opera a uma frequência de comutação de 180KHz, o que permite manter o ripple de saída no mínimo sem a necessidade de componentes de filtragem volumosos. A corrente nominal máxima é de 5A, embora para aplicações contínuas se recomende um limite de 4.5A para prolongar a vida útil do módulo. No carregamento de baterias, o módulo inicia automaticamente no modo CC (corrente constante) e transita para CV (tensão constante) à medida que a bateria se aproxima da tensão definida — o comportamento ideal para esta topologia buck.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tipo de conversor | DC-DC Step-Down (Buck) |
| Chip principal | XL4015 |
| Tensão de entrada | 4V – 38V DC (máx. absoluto 38V) |
| Tensão de saída | 1.25V – 36V DC (ajustável continuamente) |
| Corrente de saída máxima | 5A (recomendado contínuo máx. 4.5A) |
| Potência máxima | 75W |
| Eficiência | Até 96% |
| Frequência de comutação | 180KHz |
| Modo de ajuste | CV (tensão constante) + CC (corrente constante) |
| Proteção contra curto-circuito | Limitação automática a 8A |
| Proteção térmica | Desligamento automático por sobreaquecimento |
| Temperatura de operação | -40°C ~ +85°C |
| Indicador de funcionamento | LED integrado |
| Dimensões | 51 × 26 × 18 mm |
Instruções de Configuração e Utilização
- Ajuste a tensão de saída antes de ligar a carga: rode o potenciómetro marcado como CV até atingir a voltagem desejada, verificando com um multímetro.
- Ajuste o limite de corrente através do potenciómetro CC: ligue uma carga resistiva ou um amperímetro em série e ajuste até ao valor de corrente pretendido.
- Calibração inicial (se a tensão não variar): rode o potenciómetro CV no sentido contrário aos ponteiros do relógio pelo menos 10 voltas completas e, em seguida, retome o ajuste normal.
- Para carregar baterias: defina a tensão CV para a voltagem final de carga da bateria e a corrente CC para o valor desejado (ex: 0.5C ou 1C). O módulo mudará automaticamente de CC para CV durante o ciclo de carga.
- Atenção: não exceda os 38V na entrada e garanta uma ventilação adequada ao operar com cargas próximas dos 5A.
Conteúdo da Embalagem
- 1 × Módulo conversor DC-DC step-down XL4015 CC CV
Perguntas Frequentes
Posso usar este módulo para carregar uma bateria Li-ion de 3.7V?
Sim. Defina a tensão CV para 4.2V e limite a corrente CC de acordo com as especificações da bateria. O módulo gere automaticamente a transição CC→CV durante o carregamento.
Por que é que a tensão de saída é de ~20V na primeira ligação?
É a tensão predefinida de fábrica. Rode o potenciómetro CV antes de ligar a carga. Se não responder, rode no sentido contrário aos ponteiros do relógio pelo menos 10 voltas para realizar a calibração inicial.
É necessário um dissipador de calor adicional?
O módulo já inclui um dissipador. Para cargas contínuas de 4.5A–5A, recomenda-se a utilização de uma pequena ventoinha para manter a temperatura em níveis seguros e prolongar a vida útil do componente.
Pode alimentar LEDs de alta potência?
Sim. O modo CC é ideal para LEDs de potência, pois evita o excesso de corrente. Defina a corrente CC para o valor nominal do LED e a tensão CV ligeiramente acima da tensão de operação (forward voltage) do mesmo.
