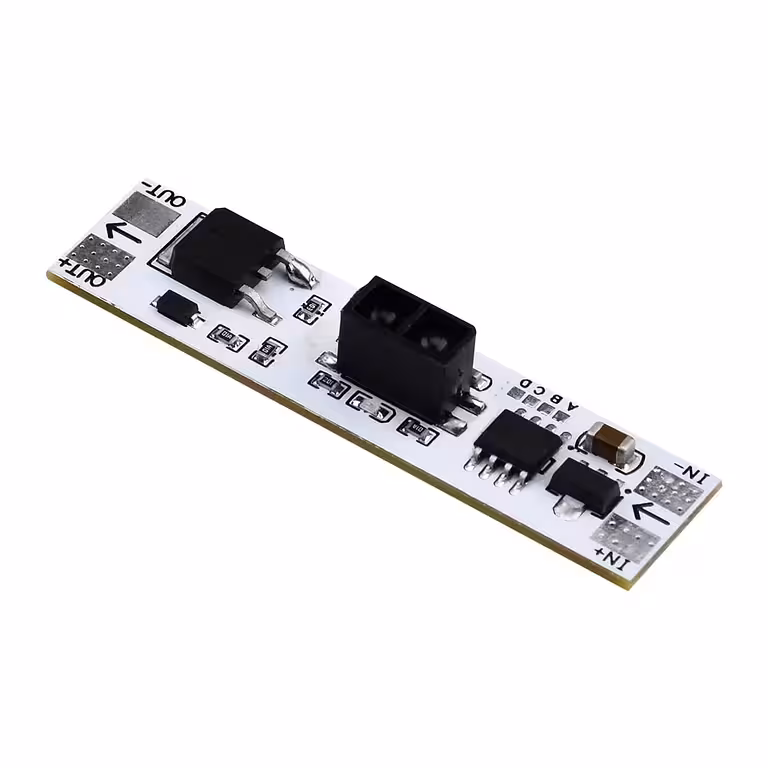

Interruptor touchless com sensor IR – ligue e regule a luz sem tocar em nada
Mãos ocupadas na cozinha, luvas no atelier ou a necessidade de manter uma higiene rigorosa na casa de banho. Existem situações em que um interruptor convencional é pouco prático ou até desadequado. Com este sensor, basta um simples gesto da mão a uma distância de 3 a 8 cm para ligar, desligar ou ajustar a intensidade da sua fita LED.
Nota: A configuração de fábrica é o modo ON/OFF. As funções avançadas (dimmer, fade in/out) podem ser ativadas através da soldadura dos pinos A, B, C ou D na placa, conforme as instruções de programação abaixo.
Por que escolher este modelo? (Principais vantagens):
- Zero contacto, zero sujidade — deteta o gesto da mão a 3–8 cm, eliminando a necessidade de botões e evitando marcas de dedos nos móveis
- ON/OFF e dimmer num só módulo — um gesto rápido alterna o estado; um movimento prolongado ajusta a intensidade, sem hardware adicional
- Compatível com 5V, 12V e 24V DC — funciona com qualquer instalação LED comum, sem necessidade de adaptadores ou conversores
- Suporta até 3A / 36W — capacidade suficiente para 2 a 3 metros de fita LED de alta densidade ou focos de iluminação
- Fade in / fade out ativável — a luz aumenta e diminui de forma suave, evitando mudanças bruscas que cansam a vista
- Dimensões compactas de 50 × 12 × 7,9 mm — fácil de ocultar atrás de painéis, em calhas de móveis ou sob espelhos
- Plug-and-play — pronto a usar no modo ON/OFF assim que o liga, sem necessidade de programação ou software
Detalhes e Desempenho
O sensor de proximidade por infravermelhos (IR) reage em frações de segundo ao movimento da mão, sem ser afetado pela luz ambiente. A saída PWM controla diretamente a tensão aplicada à carga LED, garantindo uma regulação de intensidade fluida e precisa. O transístor interno suporta 3A contínuos, e a zona de deteção calibrada (3–8 cm) minimiza ativações acidentais, mesmo em espaços com movimento de fundo.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tensão de alimentação | 5V / 12V / 24V DC |
| Corrente máxima de saída | 3A |
| Potência máxima | 36W |
| Tipo de sensor | Infravermelhos (IR) de proximidade |
| Distância de deteção | 3 – 8 cm |
| Modos de funcionamento | ON/OFF, Dimmer (fade in/out) |
| Método de controlo | Gestos (touchless) |
| Compatibilidade | LED DC (fitas, focos, módulos) |
| Dimensões do módulo | 50 × 12 × 7,9 mm |
| Tipo de ligação | Fios soldados / pinos no PCB |
Instruções de Programação e Utilização
- Modo predefinido (ON/OFF): Sem qualquer alteração, um gesto da mão liga ou desliga a luz. Não é necessária configuração para o uso básico.
- Ativar Dimmer: Solde os pinos A e B no PCB para ativar o modo dimmer. Um gesto rápido alterna ON/OFF; um movimento prolongado (manter a mão à frente do sensor) regula a intensidade.
- Ativar Fade In / Fade Out: Solde os pinos C e D para obter transições suaves ao ligar e desligar.
- Combinações avançadas: Os pinos A, B, C e D podem ser combinados conforme o datasheet do módulo para cenários personalizados.
- Ligação elétrica: Ligue o positivo (+) da fonte à entrada VCC, a massa (–) ao GND, e a saída OUT ao terminal positivo da carga LED. Utilize massa comum com a fonte de alimentação.
- Teste: Alimente o módulo e aproxime a mão a 3–8 cm do sensor. O LED indicador na placa confirmará a deteção.
Conteúdo da Embalagem
- 1 × Módulo interruptor touchless com sensor IR e dimmer
Perguntas Frequentes
Funciona com fitas LED comuns de 12V?
Sim, é totalmente compatível com fitas LED monocromáticas de 12V DC. Certifique-se de que a carga total não excede os 3A (máximo de 36W a 12V).
Ativa-se acidentalmente ao passar por perto?
A zona de deteção está calibrada para 3–8 cm, não para movimento à distância. Evite a instalação em frente a superfícies refletoras ou em zonas de passagem muito estreitas.
Necessito de software ou programação?
Não. O módulo funciona imediatamente no modo ON/OFF. As funções extra são ativadas fisicamente através da soldadura de pinos no PCB — sem código, sem aplicações e sem drivers.
Funciona com lâmpadas E27 ou tomadas de 230V?
Não. Este módulo foi concebido exclusivamente para cargas DC (fitas LED, módulos ou focos de 5V, 12V ou 24V). Não é compatível com a rede elétrica de 230V AC.
