Medidor ESR LCR-T7 – O testador automático que identifica qualquer componente eletrónico em segundos
Tem um componente na bancada e não sabe o que é? Ou precisa de confirmar rapidamente se um condensador eletrolítico está em fim de vida? O LCR-T7 resolve isso sem configurações complicadas: basta ligar, premir o botão e ver o resultado no ecrã TFT a cores.
Nota: NUNCA ligue condensadores carregados. Certifique-se de que todos os componentes estão totalmente descarregados antes de iniciar o teste para evitar danos no dispositivo. Recarregue a bateria sempre que a tensão baixar dos 3V.
Por que escolher o modelo LCR-T7? (Principais vantagens):
- Deteção automática sem configurações — basta ligar o componente a qualquer um dos 3 terminais e o testador identifica automaticamente o tipo: transístor, condensador, resistência, díodo ou indutor.
- Medição ESR em tempo real — o valor da resistência série equivalente indica-lhe se um condensador eletrolítico está funcional ou degradado, sem necessidade de equipamento adicional.
- Cobertura total de componentes — NPN/PNP, MOSFET canal N/P, IGBT, JFET, triacs, díodos Zener até 30V, condensadores de 25pF a 100mF e resistências de 0.01Ω a 50MΩ.

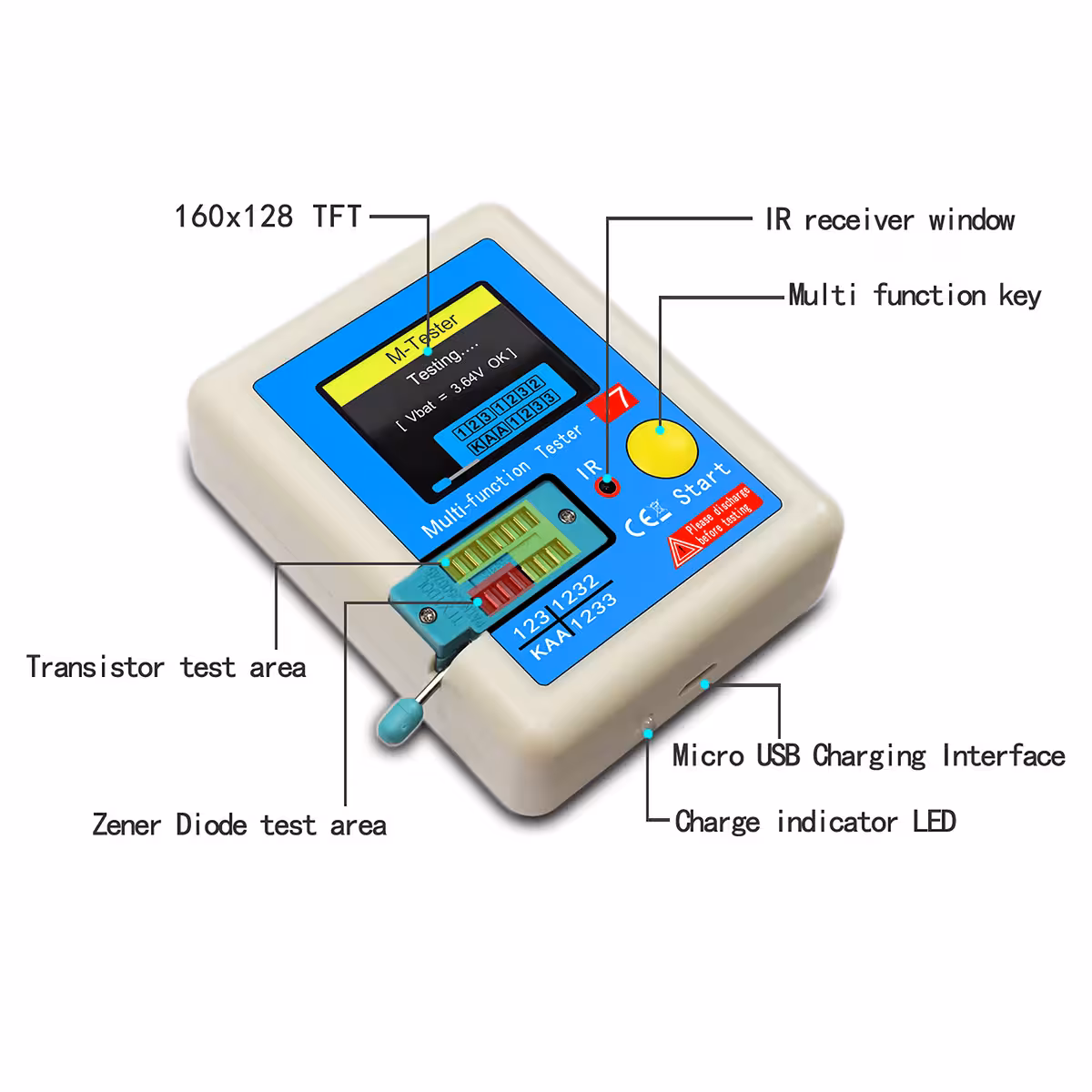

- Ecrã TFT a cores 160×128 — apresenta o símbolo do componente e todos os parâmetros relevantes, indo muito além de um simples valor numérico.

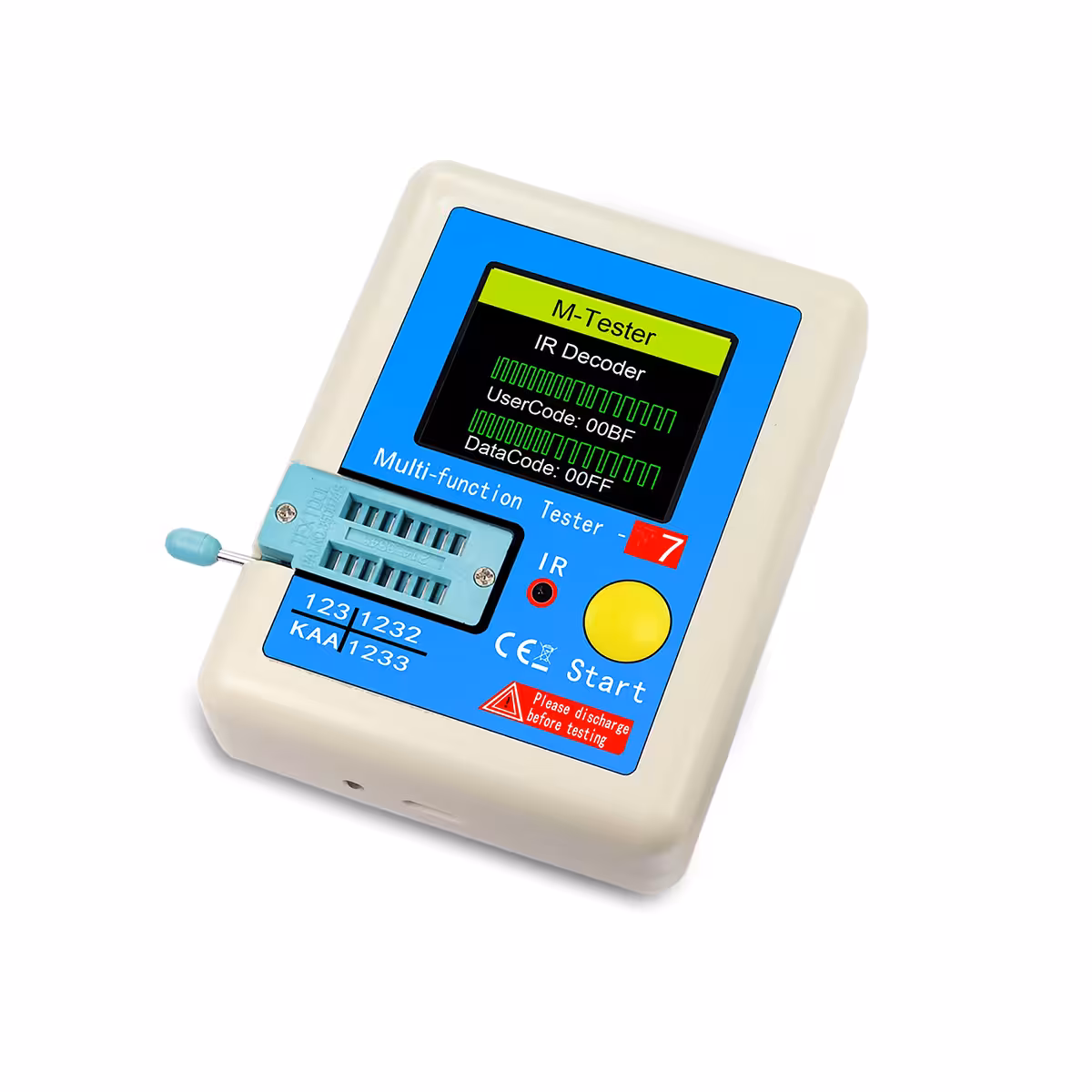

- Descodificação IR para comandos — analisa sinais de infravermelhos de comandos de TV e eletrodomésticos, uma ferramenta essencial em qualquer oficina.
- Alimentação via micro-USB — esqueça as pilhas AAA; carregue o dispositivo a partir de qualquer fonte de 5V, incluindo a porta USB do seu computador.
- Autocalibração em cada arranque — garante medições precisas independentemente da temperatura ou das condições de trabalho.
- Desligar automático — poupa a bateria desligando-se sozinho quando não está em utilização.
Detalhes e Desempenho
Sempre que é ligado, o LCR-T7 executa uma autocalibração interna, o que significa que não precisa de ajustes manuais e que os resultados são consistentes em qualquer ambiente de trabalho. A gama de medição de condensadores abrange desde 25pF (pequenos condensadores cerâmicos) até 100mF (condensadores eletrolíticos de alta capacidade), apresentando simultaneamente a capacitância e o valor ESR. A indutância é medida entre 0.01mH e 20H, sendo ideal para bobinas de filtragem e pequenos transformadores. A função de descodificação IR completa o conjunto, transformando o LCR-T7 num instrumento universal para reparação eletrónica.
| Parâmetro | Valor / Detalhe |
|---|---|
| Modelo | LCR-T7 |
| Ecrã | TFT a cores 160 × 128 píxeis |
| Alimentação | Bateria Li-Ion recarregável (micro-USB, 5V) |
| Medição de condensadores | 25pF – 100mF |
| Medição ESR | Sim (apresentado simultaneamente com a capacitância) |
| Medição de resistência | 0.01Ω – 50MΩ |
| Medição de indutância | 0.01mH – 20H |
| Díodos Zener | Tensão de rutura até 30V |
| Componentes detetados | NPN/PNP, MOSFET (N/P), IGBT, JFET, triac, díodo, díodo Zener, condensador, resistência, indutor |
| Função IR | Descodificação de sinal de comando infravermelho |
| Autocalibração | Sim, em cada arranque |
| Desligar automático | Sim |

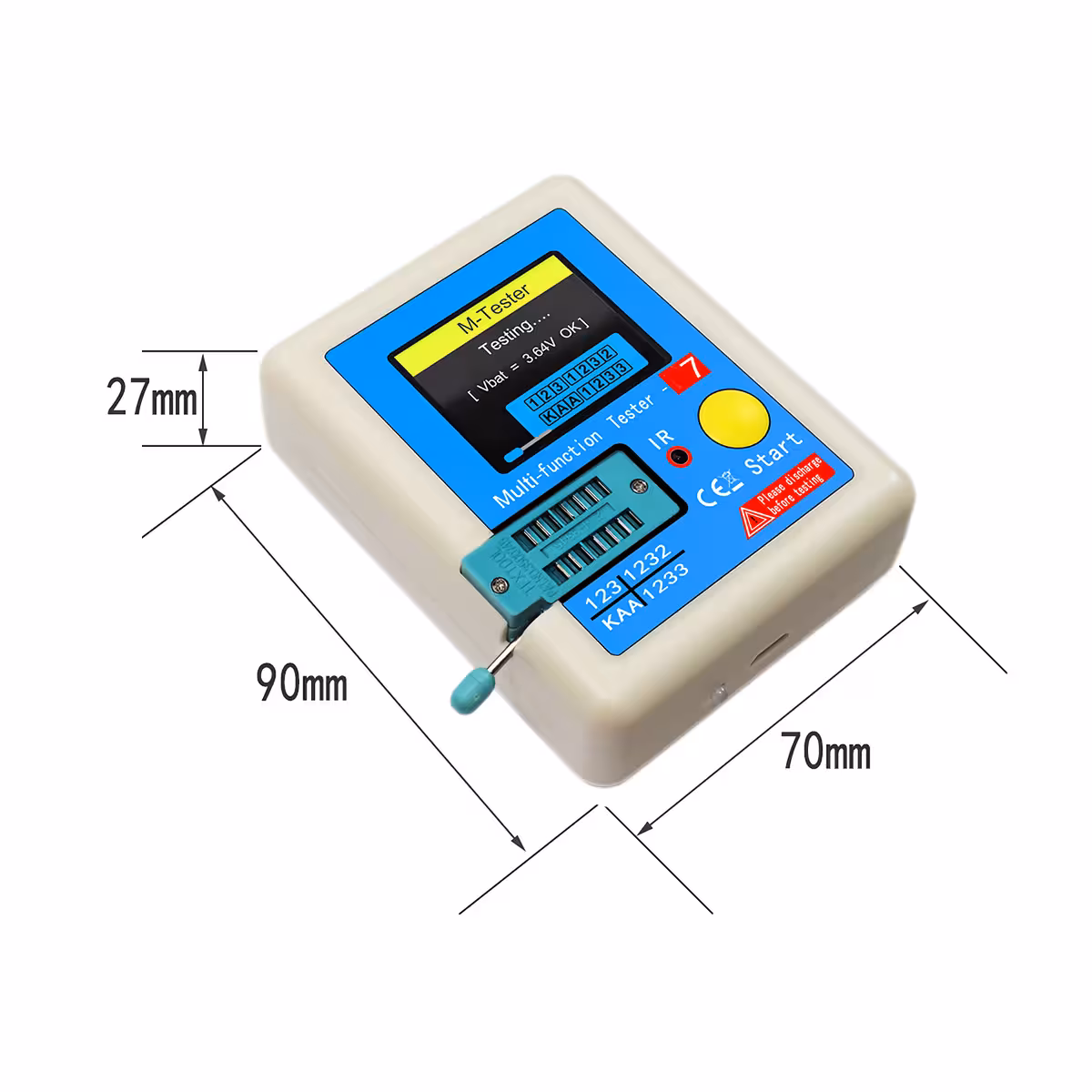

| Dimensões | 90 × 70 × 27 mm |
| Peso | 84 g |
Conteúdo da Embalagem

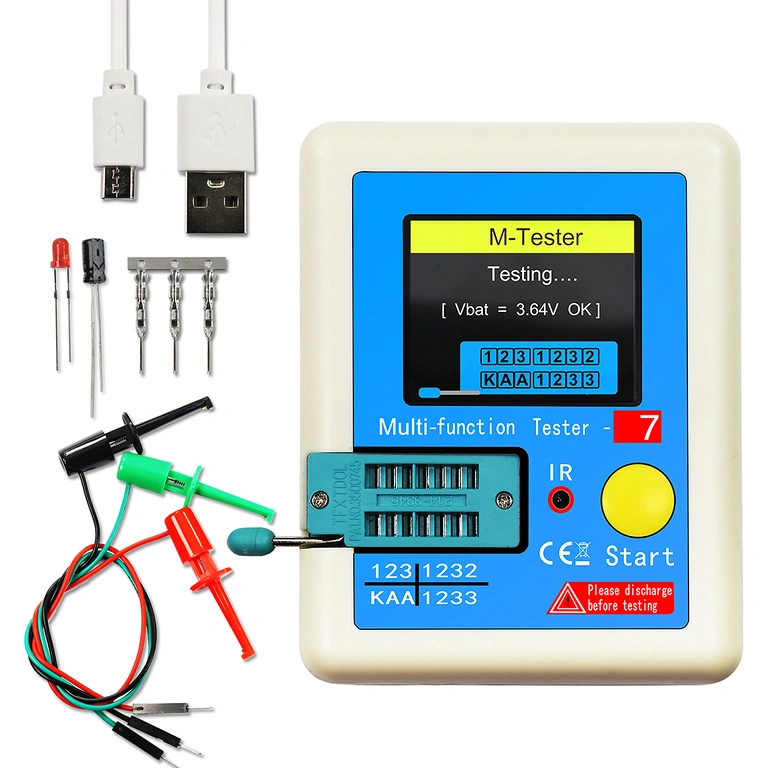

- 1 × Testador de componentes eletrónicos LCR-T7
- 1 × Conjunto de componentes eletrónicos para teste
- 1 × Cabo de carregamento micro-USB
- 3 × Terminais de teste
Perguntas Frequentes
O LCR-T7 consegue medir o ESR de condensadores eletrolíticos?
Sim. Apresenta o valor ESR simultaneamente com a capacitância — exatamente o que precisa para determinar se um condensador de uma fonte de alimentação ou motherboard ainda está em condições ou se deve ser substituído.
É necessário remover o componente do circuito antes de testar?
Sim, recomenda-se que teste os componentes fora do circuito. A presença de outros componentes ligados em paralelo pode influenciar a medição e originar resultados erróneos.
Que tipos de transístores identifica automaticamente?

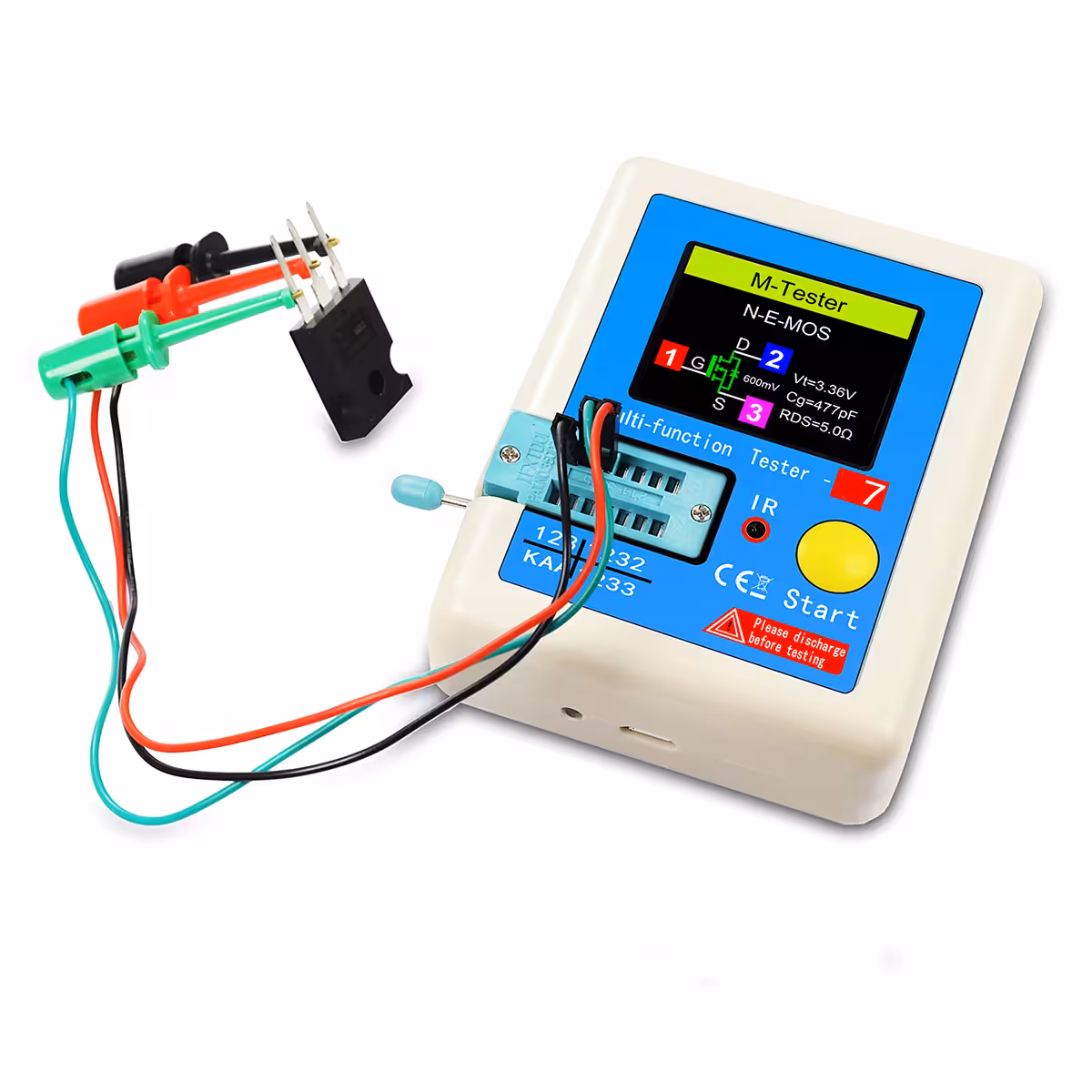

Identifica transístores bipolares NPN e PNP, MOSFET de canal N e P, IGBT, JFET e triacs. Apresenta a disposição dos pinos (base, coletor, emissor ou gate, drain, source) e os parâmetros principais de cada um.
A função IR funciona com qualquer comando?
Funciona com os protocolos IR standard utilizados na maioria dos comandos de TV e eletrodomésticos. A compatibilidade pode variar no caso de protocolos proprietários ou menos comuns.
