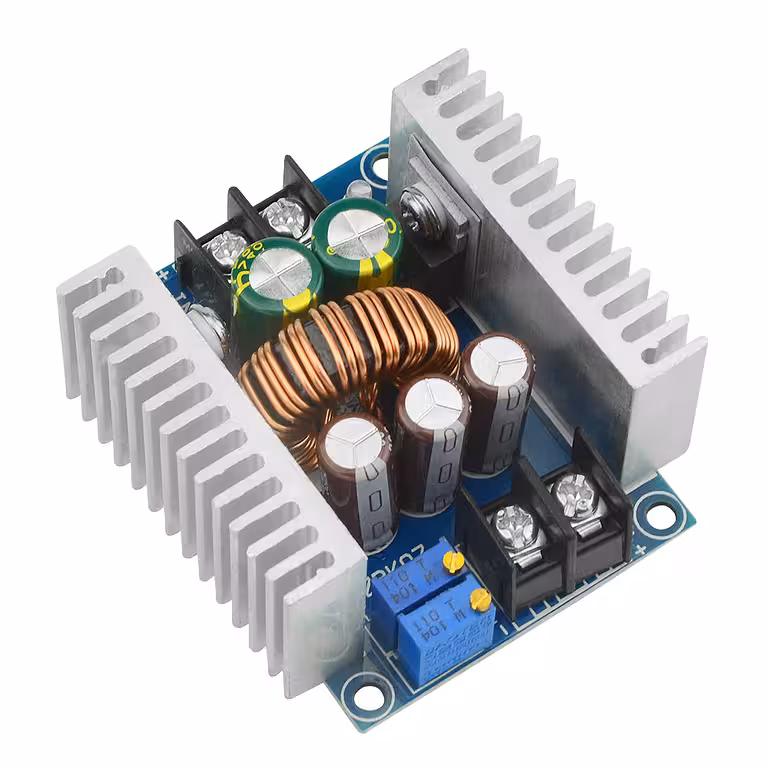

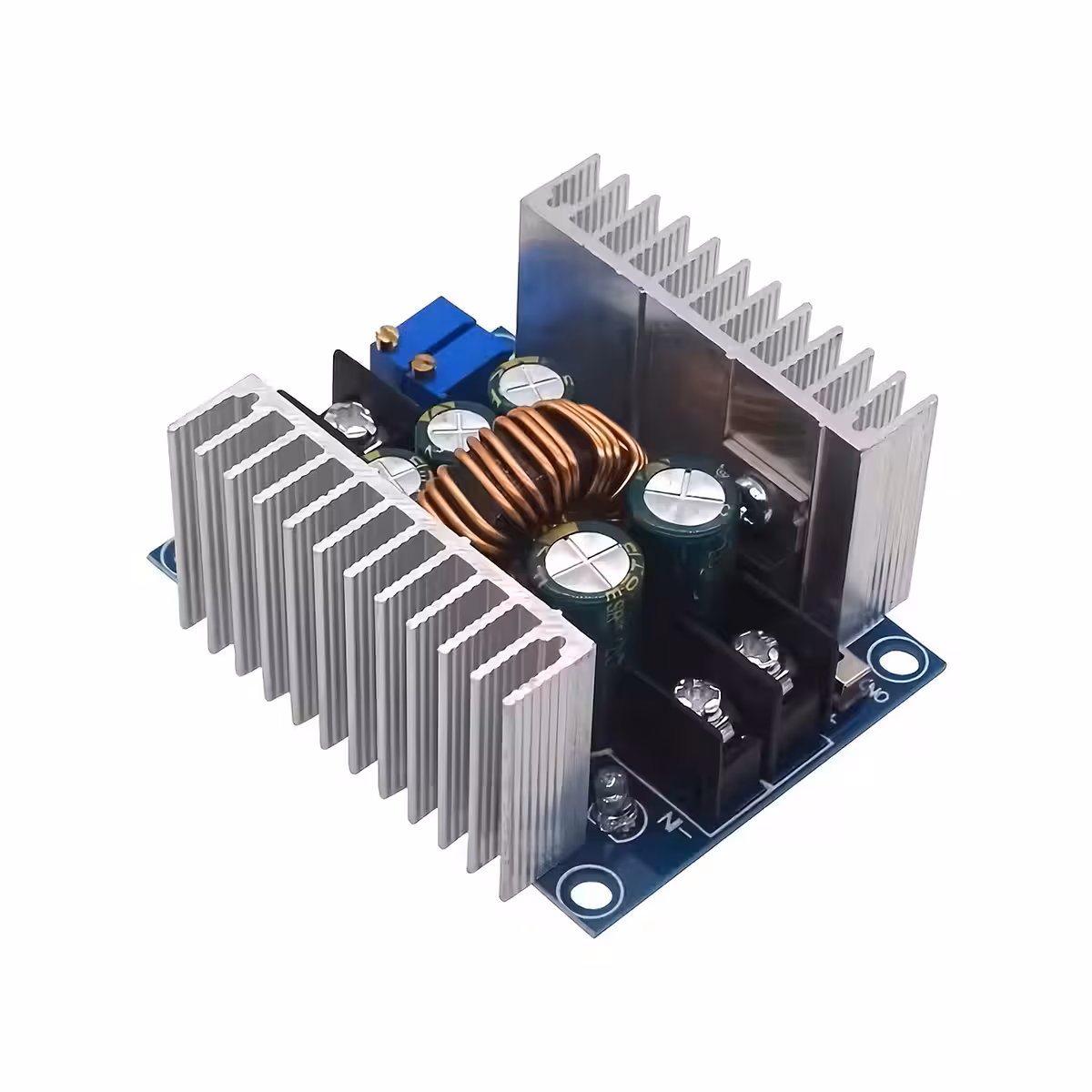

Módulo Step Down DC-DC 20A 300W CC/CV — Conversão de tensão eficiente com regulação precisa de corrente e tensão
Precisa de reduzir a tensão de uma bateria de 24V para 12V, carregar um acumulador LiPo ou alimentar um Raspberry Pi a partir de uma bateria de automóvel? Um regulador linear convencional dissiparia a diferença de tensão sob a forma de calor excessivo. O nosso módulo step down DC-DC 20A 300W realiza esta tarefa com uma eficiência de até 96% — garantindo que praticamente toda a energia é aproveitada onde realmente importa.
Nota: A corrente máxima suportada é de 20A, contudo, para uma operação contínua e segura, recomendamos limitar a carga a ≤15A. Em casos de grandes diferenças entre a tensão de entrada e a de saída, reduza a carga e utilize arrefecimento ativo.
Porquê escolher este modelo? (Principais vantagens):
- Eficiência real de 95–96% — numa conversão de 24V para 12V/20A, dissipa menos de 6W de calor, comparativamente aos ~120W de um regulador linear equivalente.
- MOSFET duplo 75V/80A + condensadores Low ESR — ripple de saída ≤50mV, garantindo estabilidade mesmo para circuitos digitais sensíveis.

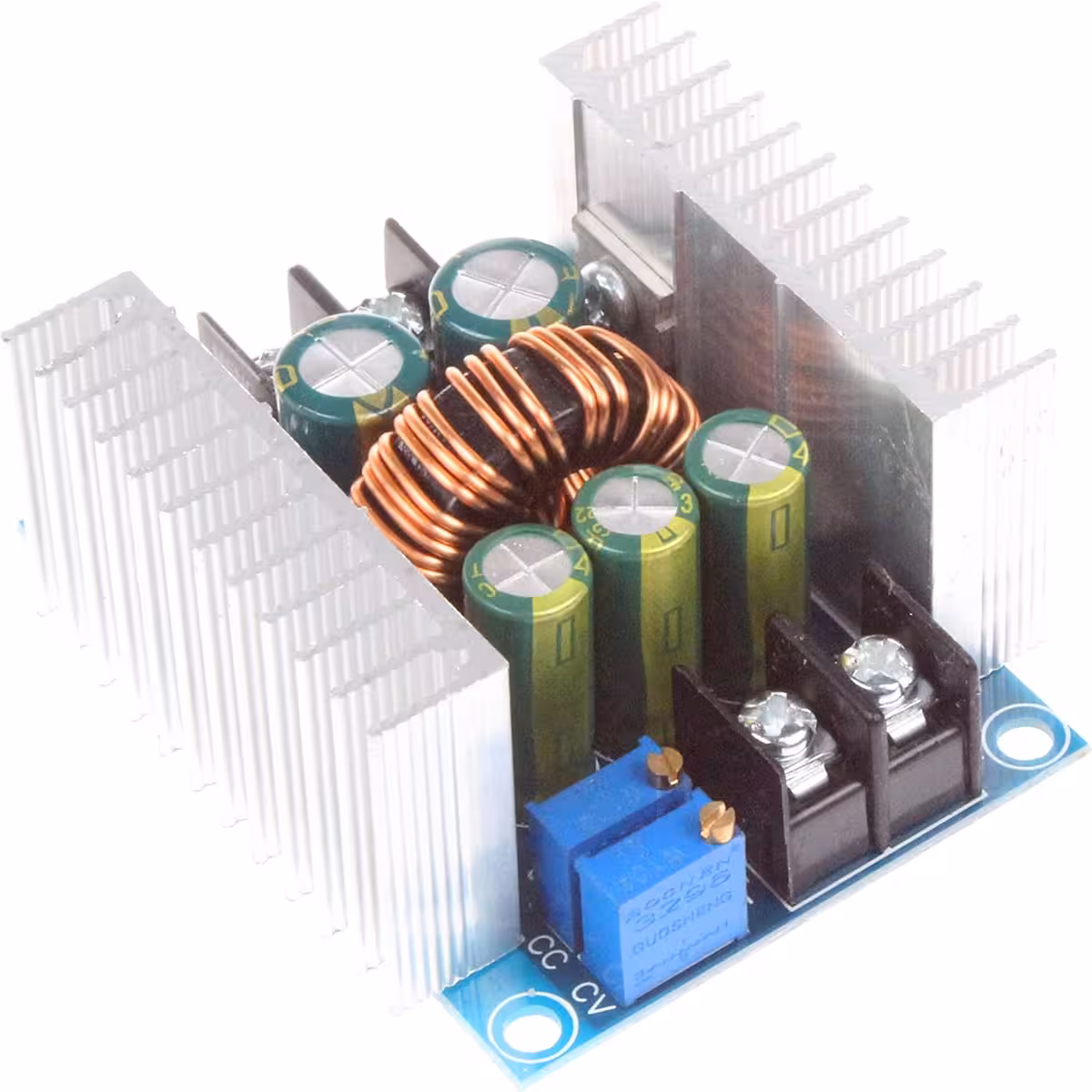

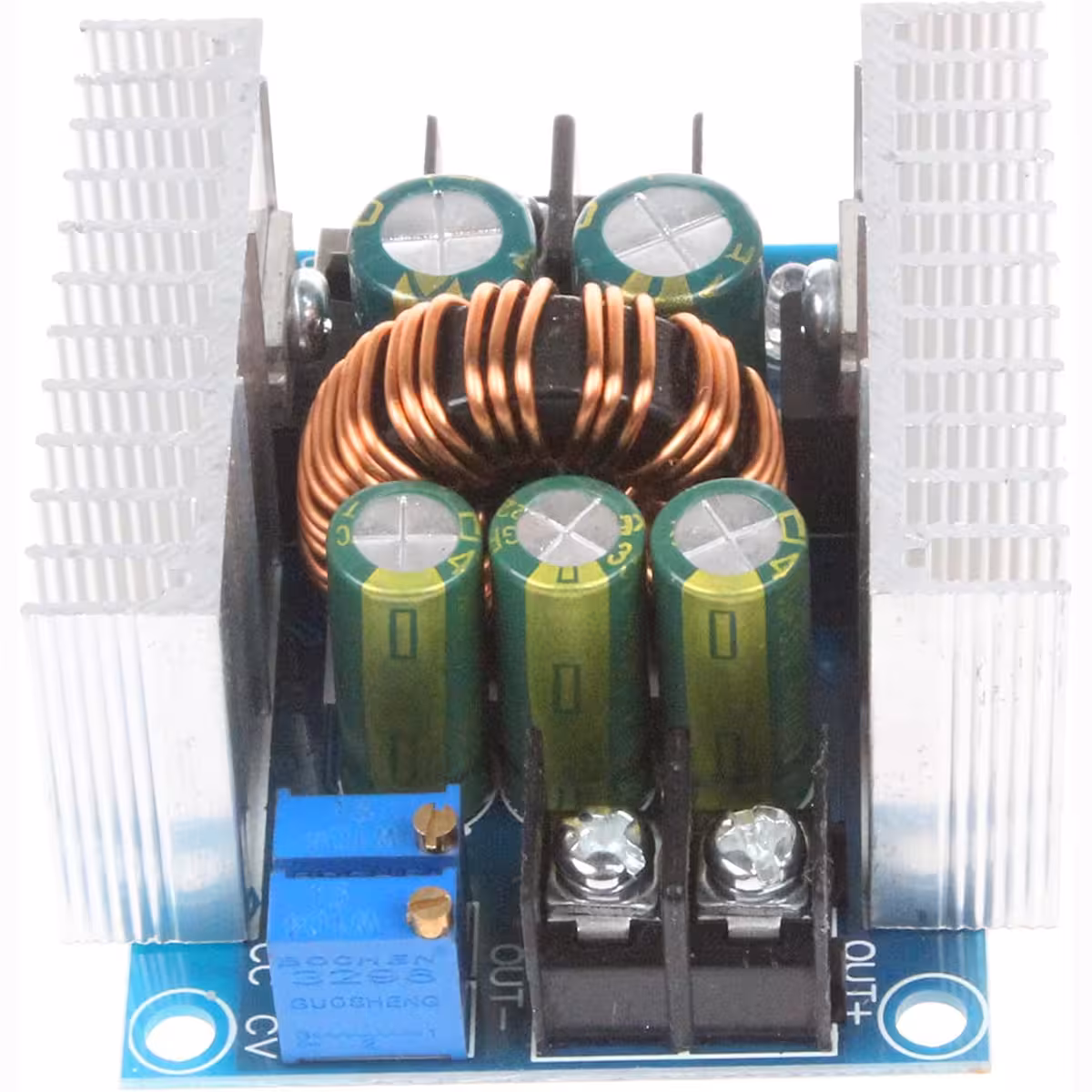

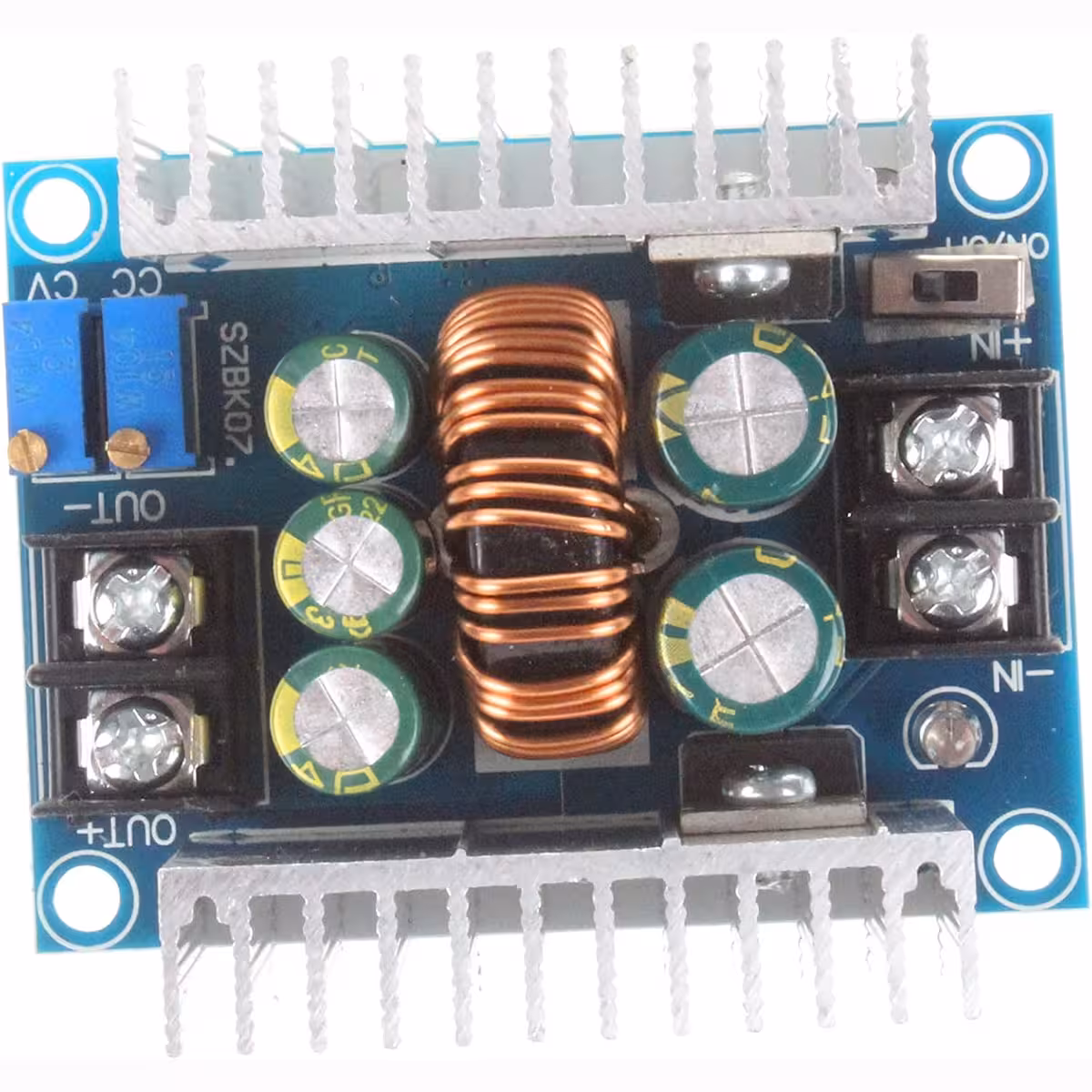

- Regulação independente CV e CC — potenciómetros separados para tensão (1.2–36V) e limite de corrente (0.2–20A), sem interferências entre si.
- Proteção automática contra curto-circuito — autorecuperável após a remoção da falha, sem necessidade de intervenção manual ou substituição de fusíveis.

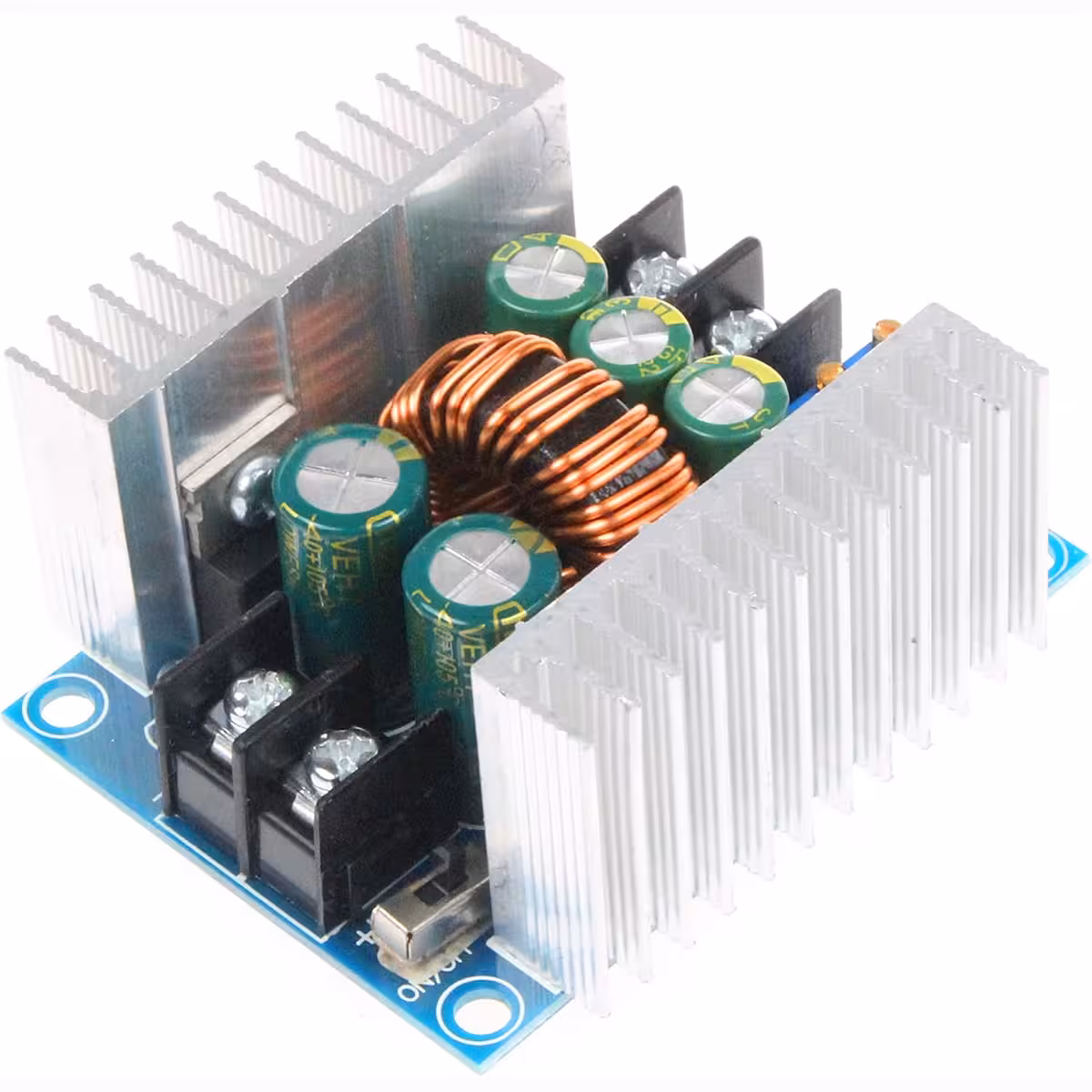

- Terminais de parafuso 30A e interruptor ON/OFF — ligação rápida e segura, sem necessidade de soldaduras ou adaptadores extra.

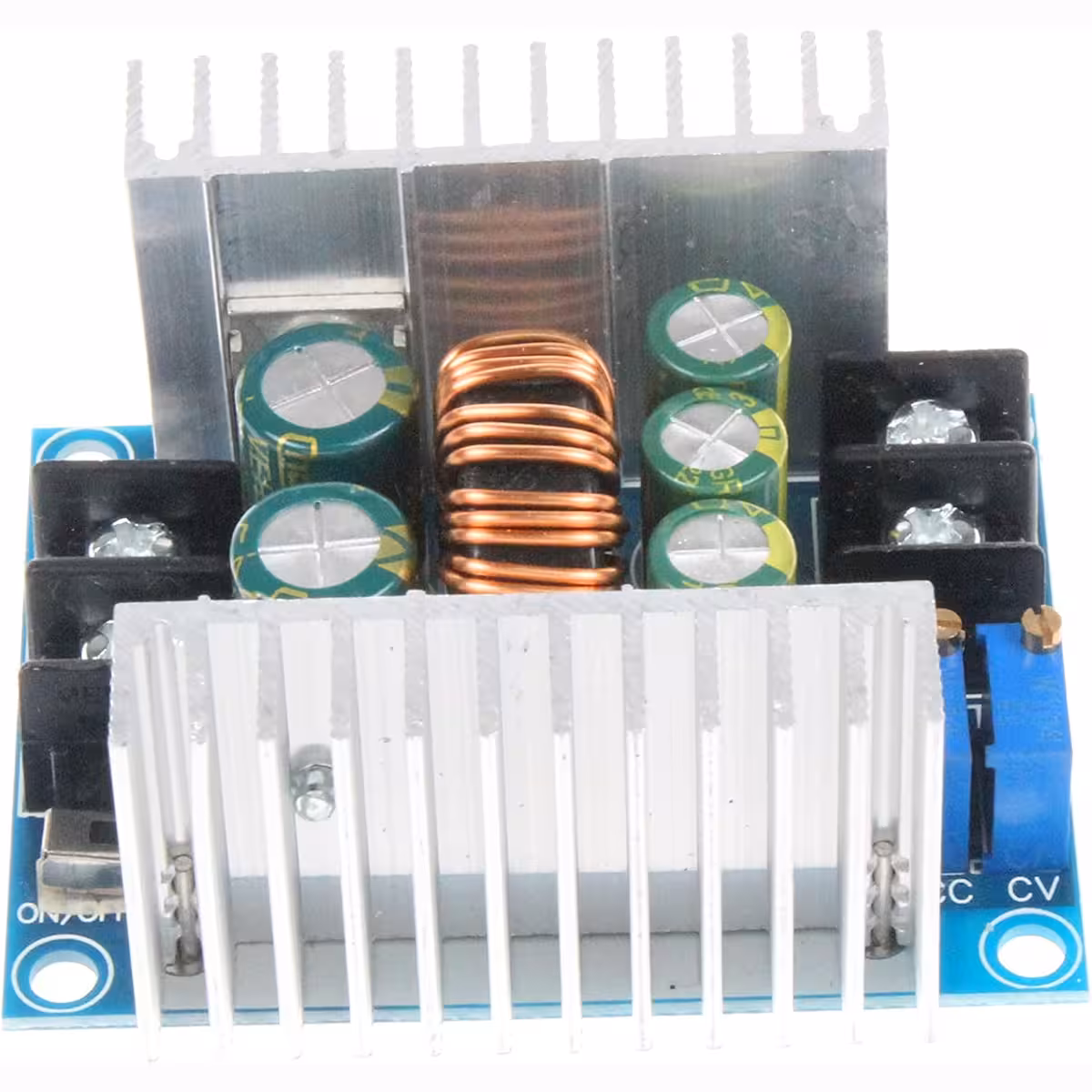

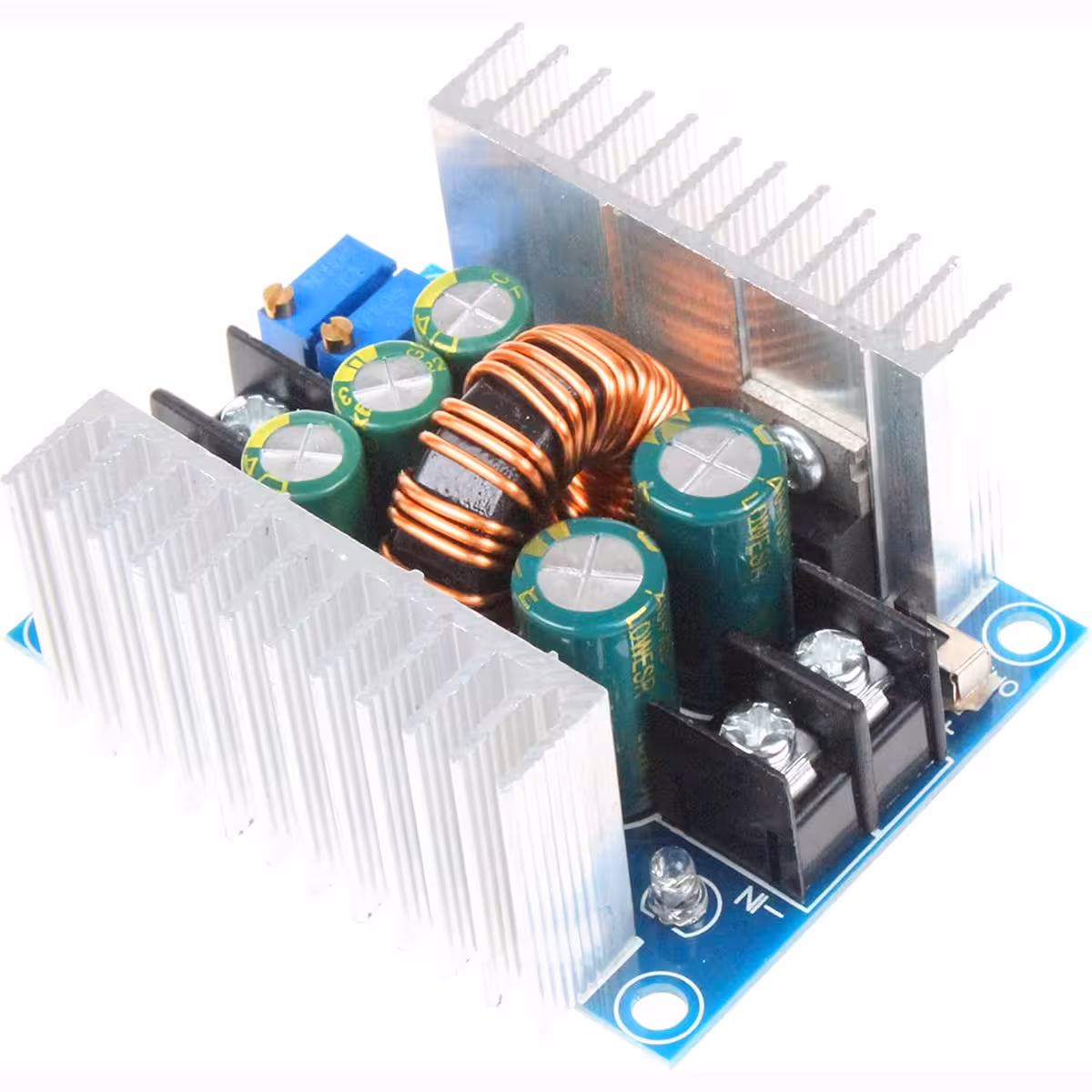

- Dissipadores duplos integrados — arrefecimento passivo suficiente até 10–12A; slot compatível com ventoinha ativa para cargas superiores a 15A.
- Pin EN (enable) para controlo externo — permite ligar/desligar através de sinal lógico, ideal para automação e sistemas com microcontroladores.
Detalhes e Desempenho

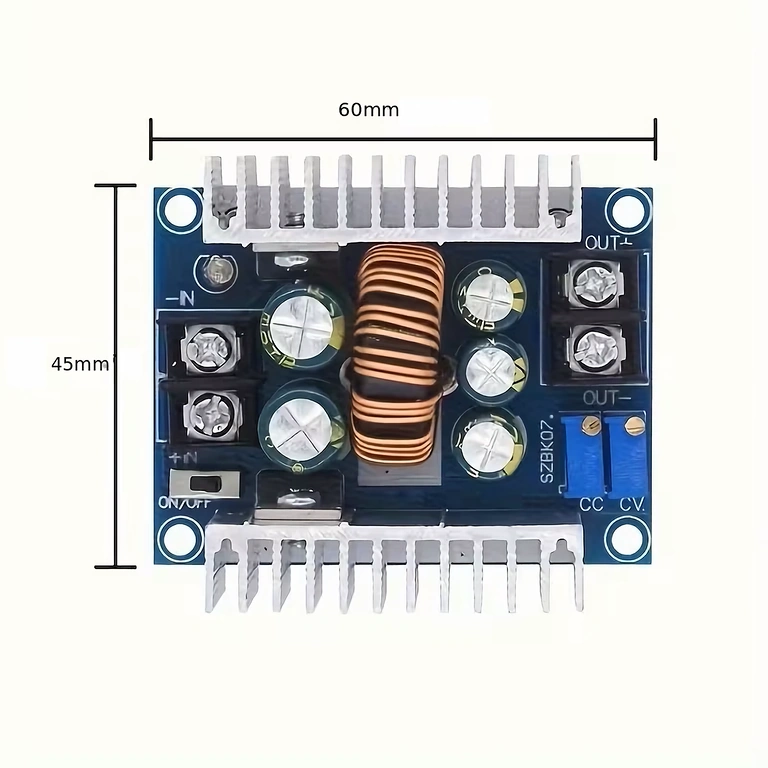

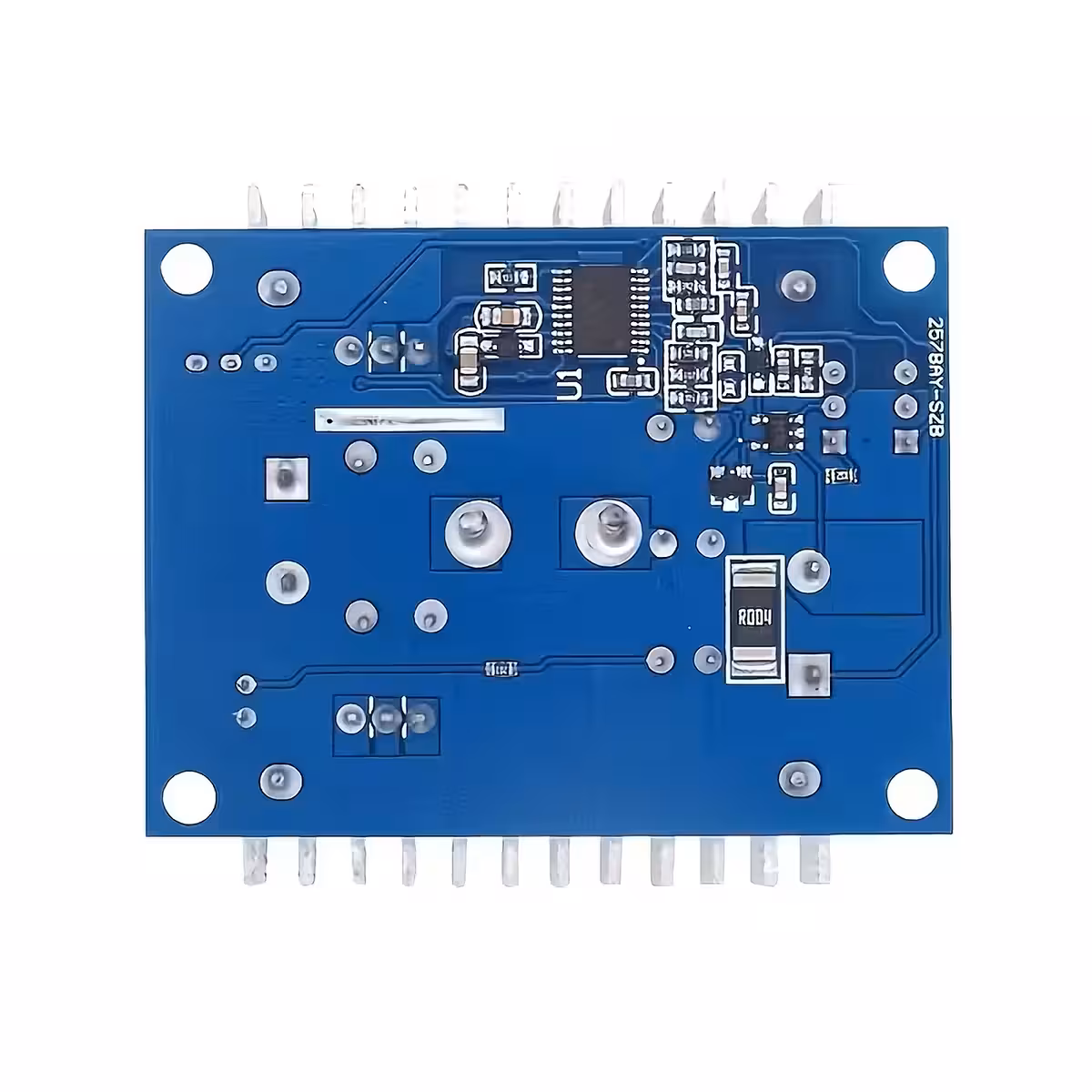

A topologia de conversor buck síncrono com MOSFET duplo 75V/80A assegura uma comutação rápida e perdas mínimas, independentemente da carga. Os condensadores Low ESR mantêm um ripple de saída abaixo de 50mV — um nível suficientemente limpo para Arduino, módulos IoT ou circuitos de áudio de baixa potência. A ampla gama de entrada (6V–40V DC, recomendado 10–40V) torna-o compatível com baterias LiPo, fontes de laboratório, painéis solares e sistemas automóveis de 12V ou 24V. As dimensões de 60 × 53 × 27 mm permitem uma integração fácil em caixas compactas, sem alterações estruturais.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tensão de entrada | DC 6V – 40V (recomendado 10V – 40V) |
| Tensão de saída | DC 1.2V – 36V ajustável continuamente (recomendado <32V) |
| Corrente de saída | Máx 20A (recomendado ≤15A contínuo) |
| Potência máxima | 300W |
| Eficiência | ~95–96% (24V→12V a 20A) |
| Ripple de saída | ≤50mV |
| Componentes chave | MOSFET duplo 75V/80A, condensadores Low ESR |
| Proteções | Curto-circuito autorecuperável, limitação de corrente CC, aviso de sobrecarga |
| Terminais | Parafuso 30A |
| Controlo | Potenciómetros CV e CC, interruptor ON/OFF, pin EN |
| Dimensões | 60 × 53 × 27 mm |
| Topologia | Buck Converter (step down) síncrono |

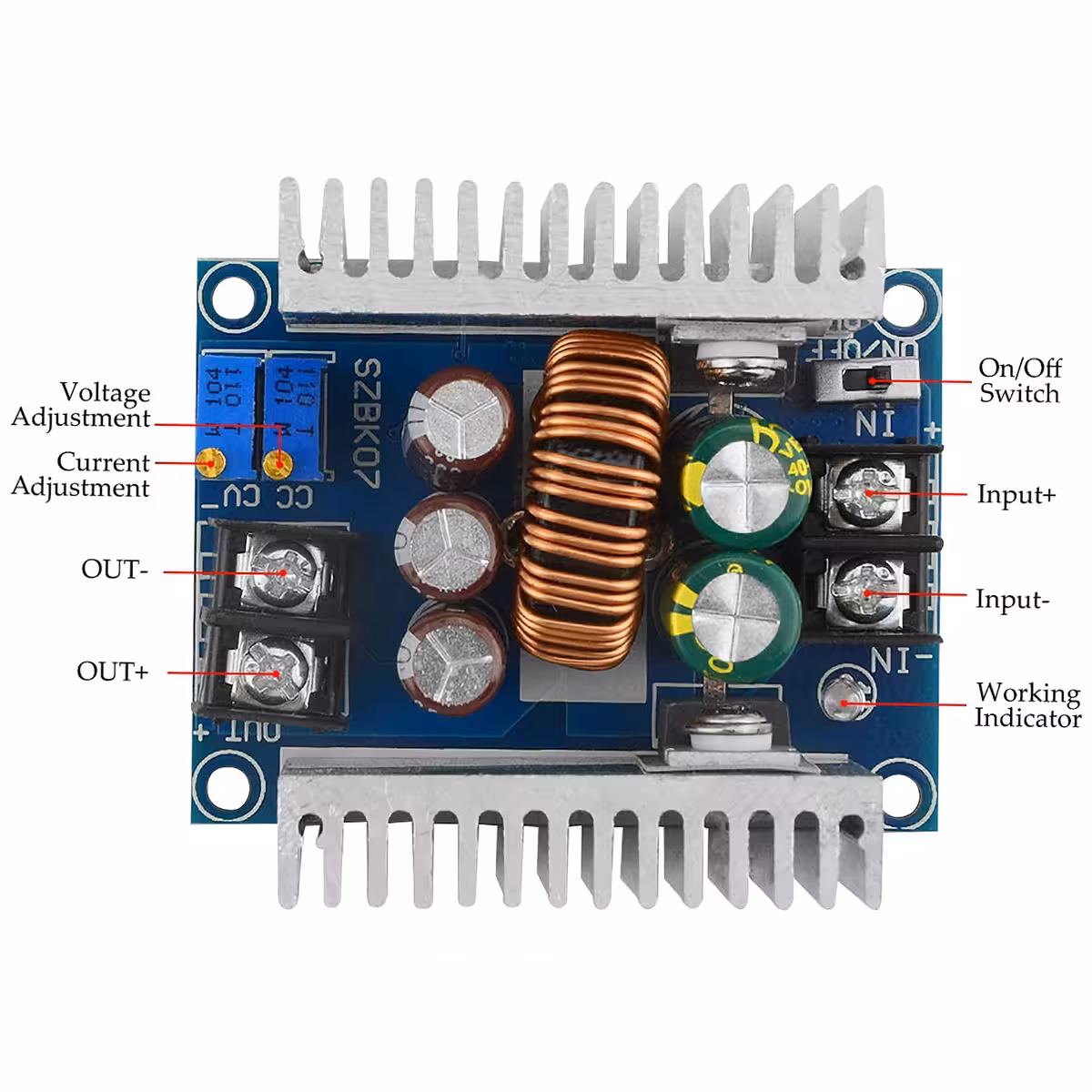

Instruções de Utilização
- Ligação da fonte: ligue o terminal +IN ao polo positivo da fonte e o -IN ao polo negativo. Não exceda os 40V na entrada.
- Definição da tensão de saída (CV): rode o potenciómetro marcado como CV para ajustar a tensão entre 1.2V e 36V. Verifique com um voltímetro antes de ligar a carga.
- Definição do limite de corrente (CC): rode o potenciómetro marcado como CC para definir a corrente máxima permitida (0.2A–20A). Exceder este valor ativará o modo de corrente constante.
- Ligar/Desligar: utilize o interruptor ON/OFF no módulo ou aplique um sinal lógico no pin EN para controlo externo automatizado.
- Arrefecimento ativo: para correntes superiores a 15A ou grandes diferenças de tensão (Vin–Vout), instale uma ventoinha de arrefecimento direcionada para os dissipadores e monitorize a temperatura.
- Derating térmico: para garantir a longevidade do componente, mantenha a carga abaixo de 80% da capacidade nominal e evite o funcionamento contínuo na potência máxima.
Conteúdo da Embalagem
- 1× Módulo Step Down DC-DC 20A 300W CC/CV
Perguntas Frequentes
Posso utilizar este módulo para carregar baterias LiPo ou Li-Ion?
Sim. O regime CC/CV torna-o ideal para este propósito — basta definir a tensão de flutuação da bateria no CV e a corrente de carga no CC. É compatível com LiPo, Li-Ion e LiFePO4, desde que conheça os parâmetros técnicos da sua bateria.
É necessário arrefecimento ativo em todas as situações?
Não. Abaixo de 10–12A e com diferenças reduzidas entre a tensão de entrada e saída, os dissipadores integrados são suficientes. Adicione uma ventoinha quando exceder os 15A ou quando o módulo operar continuamente sob cargas elevadas.
O que acontece se a carga exceder o limite de corrente definido?
O módulo entra automaticamente no modo CC (Corrente Constante) e reduz a tensão de saída para manter a corrente no valor definido. Em caso de curto-circuito total, a proteção é ativada e recupera automaticamente após a remoção da falha.
Funciona para alimentar um Raspberry Pi ou Arduino a partir de uma fonte de 12V?
Sim, sem problemas. Pode definir a saída para 5V ou 3.3V; o ripple de ≤50mV é perfeitamente compatível com placas de desenvolvimento e módulos IoT, e a corrente disponível é mais do que suficiente para estes dispositivos.
