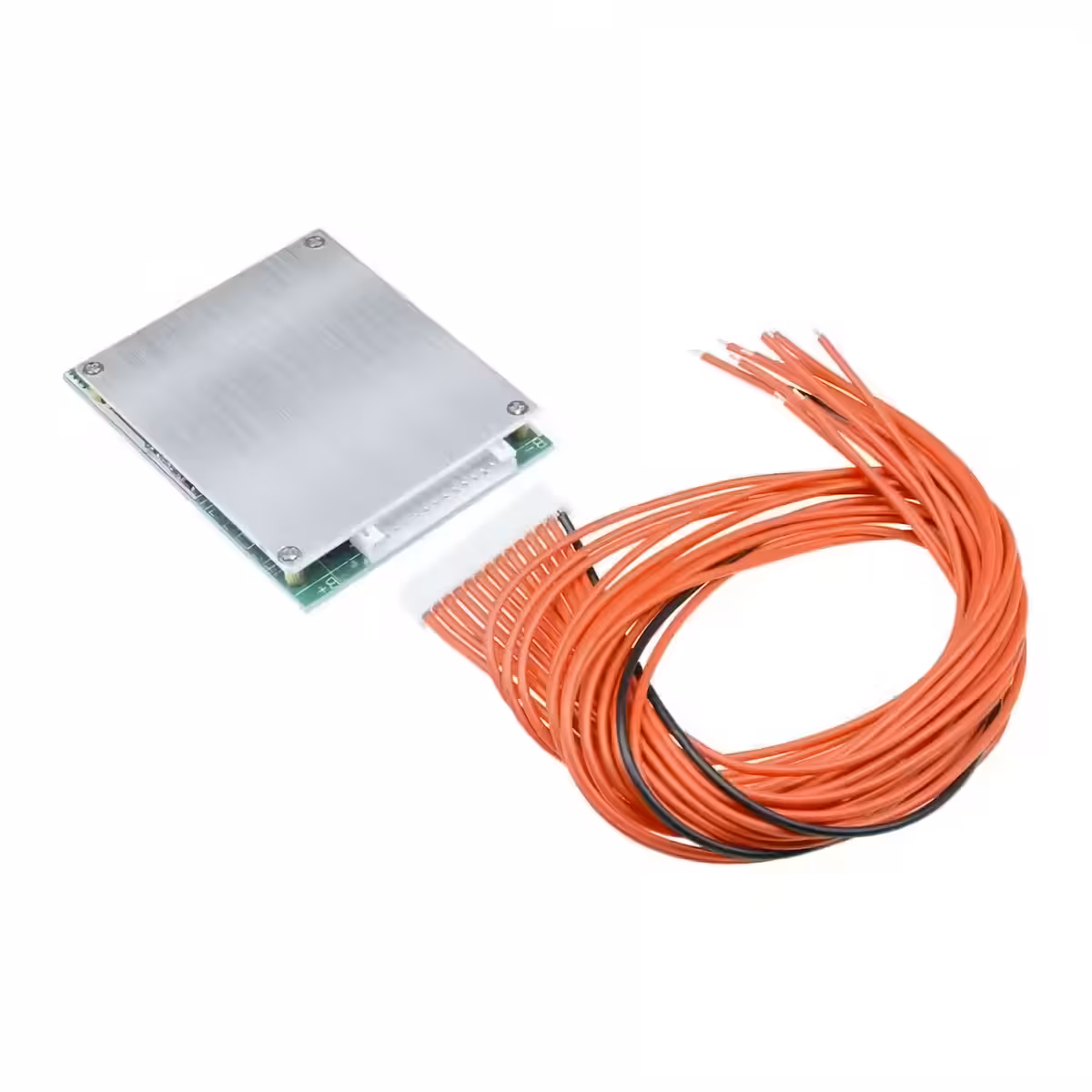

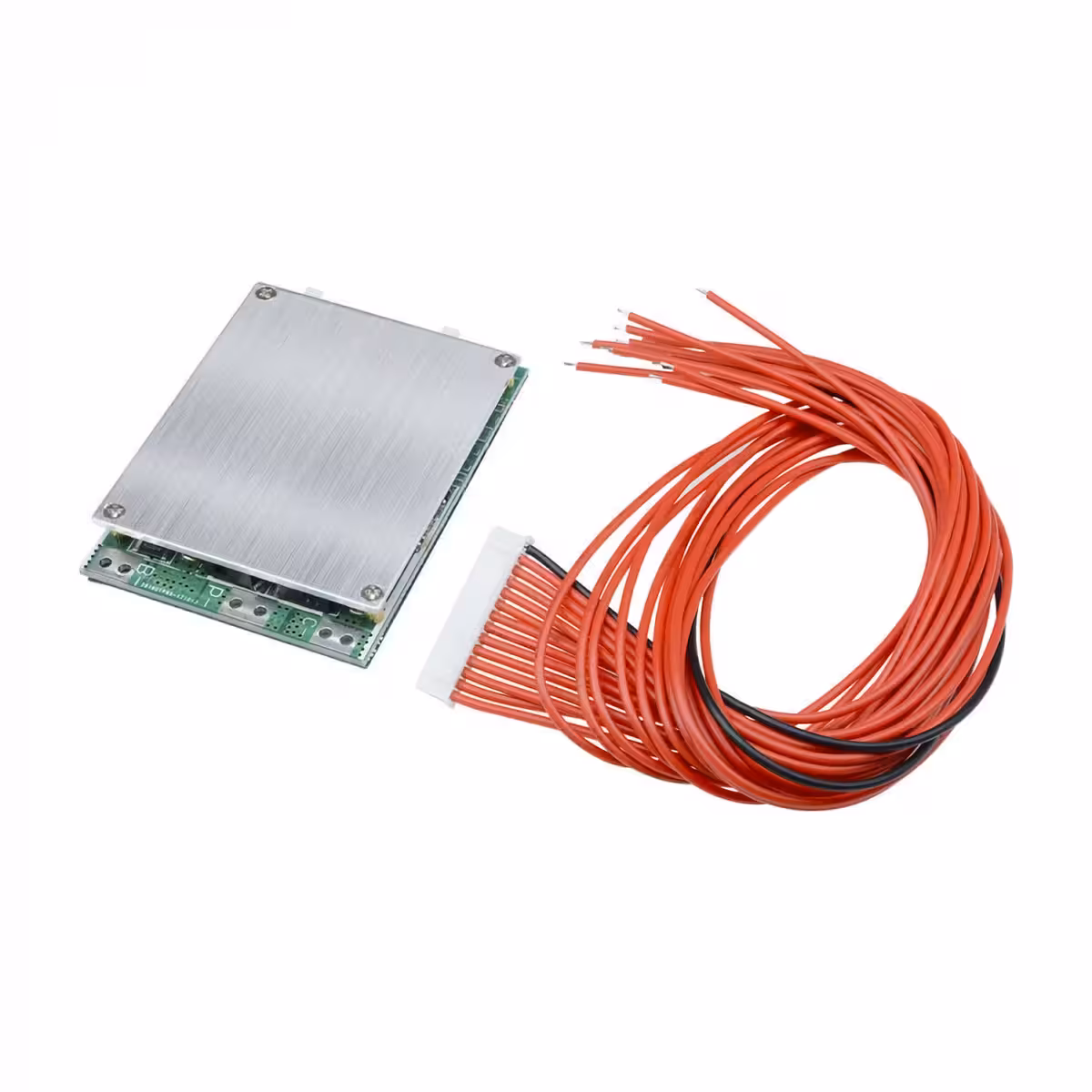

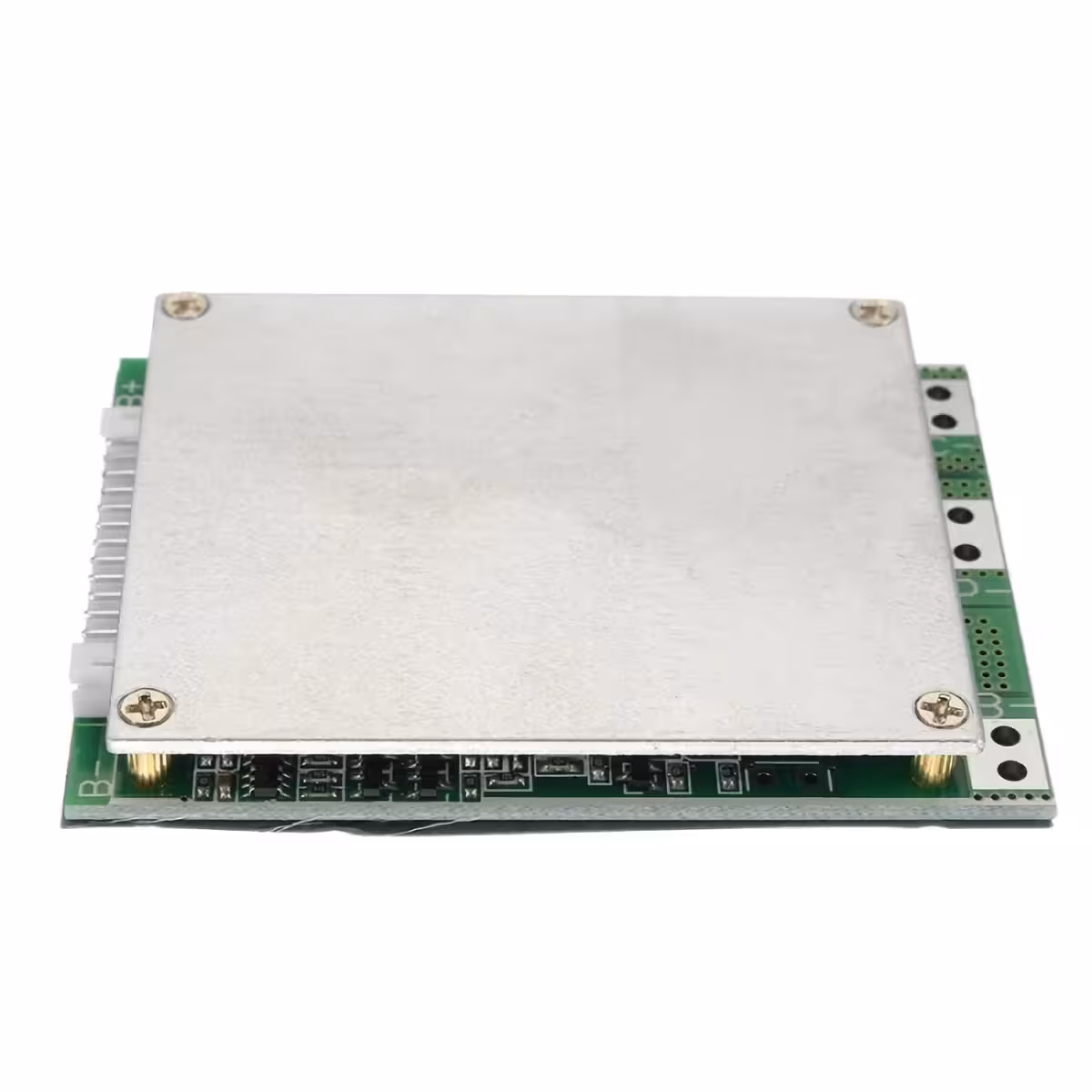

BMS 13S 48V 35A com equilíbrio ativo – proteção total para o seu pack de baterias Li-Ion
Está a construir ou a reparar um pack de baterias de 48V e quer evitar riscos como sobrecargas, curtos-circuitos ou descargas profundas? Um bom módulo BMS 13S não serve apenas para proteger — é essencial para prolongar a vida útil de todo o conjunto. Este módulo equilibra cada célula em tempo real, suporta picos de arranque de 100A e possui um design compacto que se adapta facilmente a qualquer caixa com espaço limitado.
Nota: Este módulo destina-se exclusivamente a baterias de Li-Ion em configuração 13S. Não utilize com células danificadas, com elevada resistência interna ou em configurações de série diferentes.
Por que escolher este modelo? (Vantagens principais):
- Equilíbrio ativo a 60 mA por célula — ativa-se automaticamente quando a diferença entre células excede 0,1V, evitando a degradação prematura do pack.
- 100A de corrente instantânea — absorve sem problemas os picos de potência no arranque de motores de 1000W, sem disparar a proteção desnecessariamente.
- Proteção contra sobrecorrente de 120A — desliga a carga em milissegundos em caso de curto-circuito ou sobrecarga, evitando danos permanentes.
- 35A de descarga contínua — ideal para motores de 500W a 1500W a 48V em condições normais de utilização.

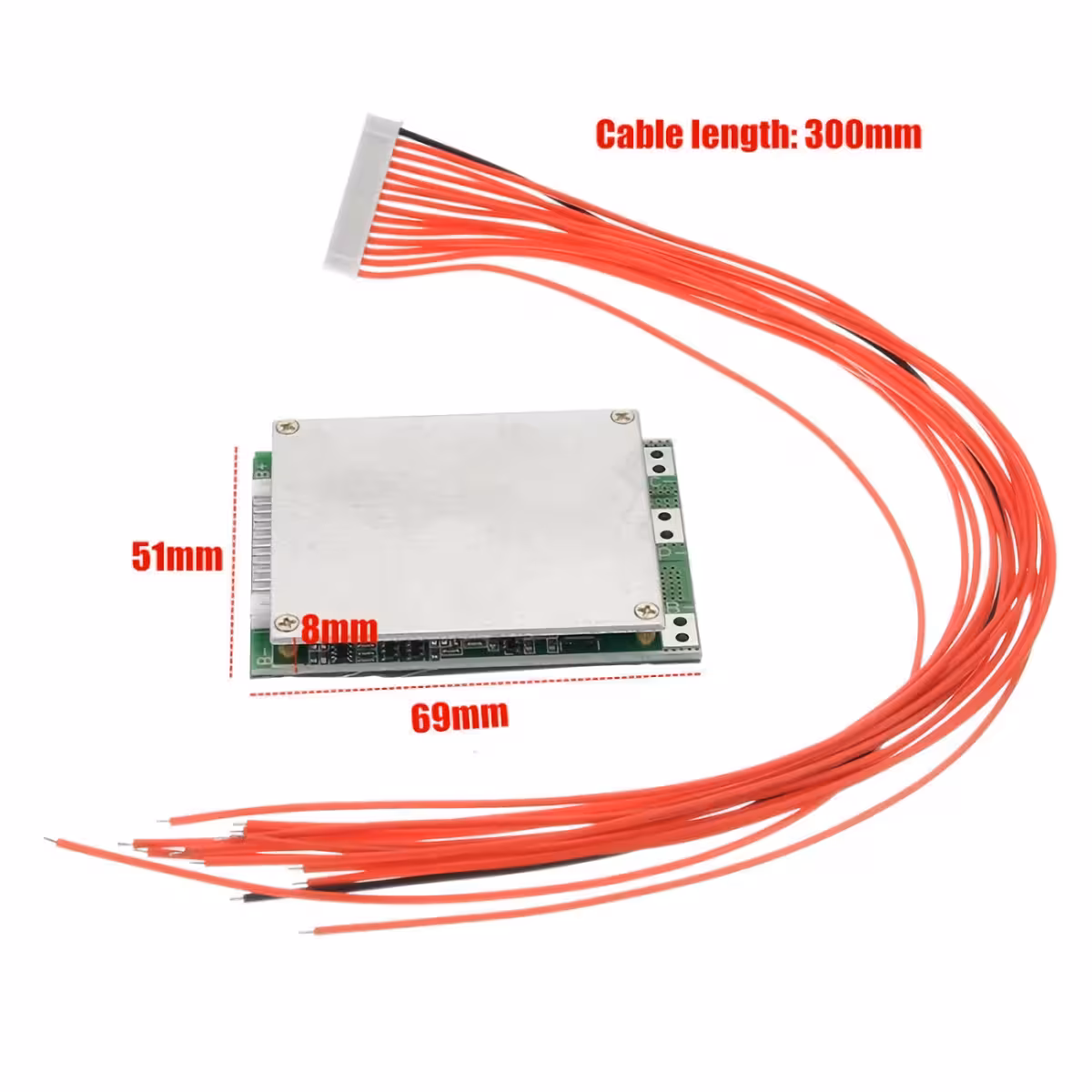

- Formato compacto (69 x 51 x 8 mm) — cabe na maioria das caixas de bateria DIY ou compartimentos de trotinetas elétricas sem necessidade de modificações.

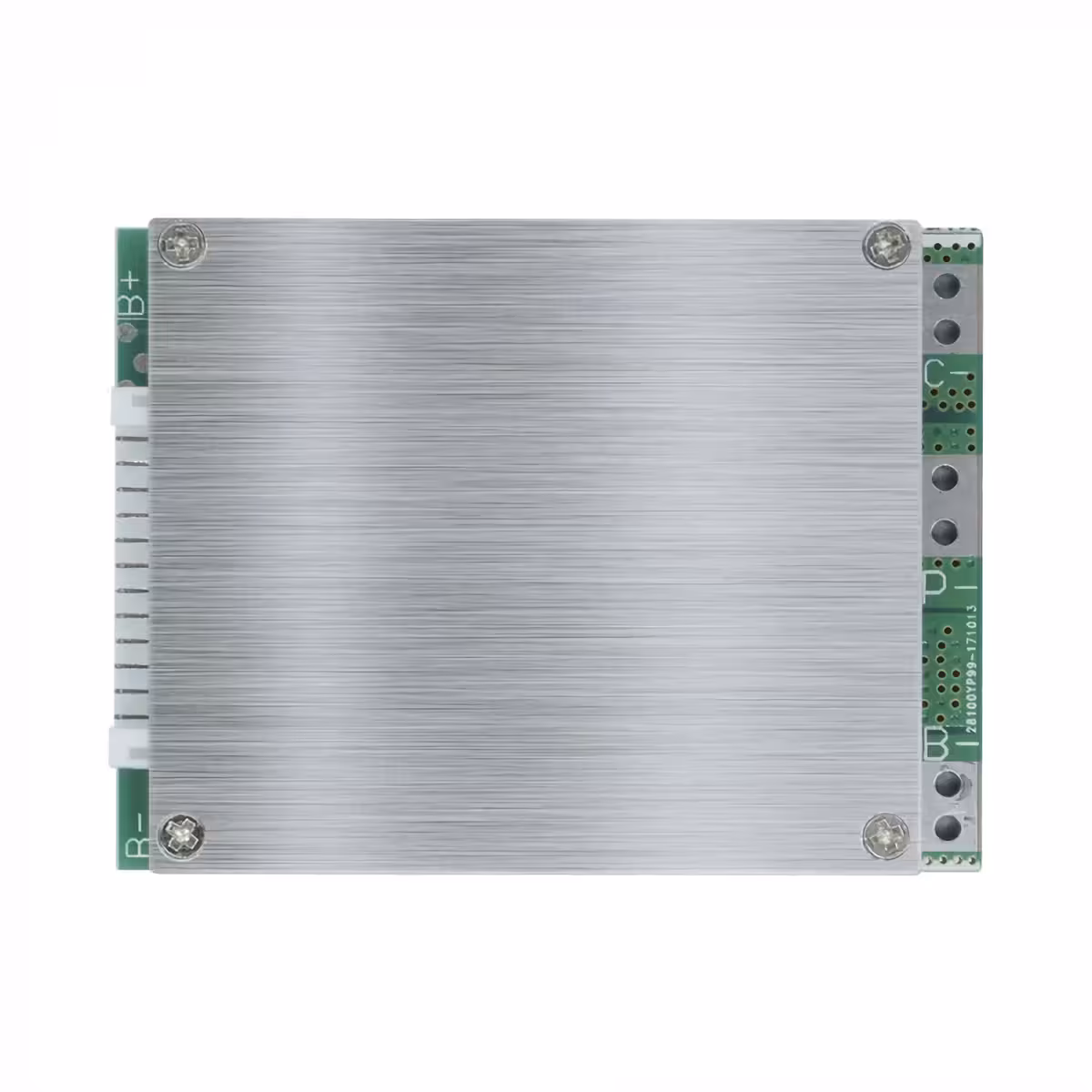

- Portas separadas C- e P- — carregamento e descarga independentes, garantindo que não existem interferências entre o carregador e a carga.
- Cabo de 300 mm incluído — comprimento prático para uma instalação direta e organizada.
Detalhes e Desempenho
O módulo suporta uma tensão de carga de 54,6V DC (13 células × 4,2V), com uma corrente de descarga contínua de 35A e picos instantâneos de 100A — exatamente o que um motor elétrico exige durante o arranque ou acelerações bruscas. A corrente de carga está limitada a 8A, sendo compatível com a maioria dos carregadores standard para packs de 48V Li-Ion.
A proteção contra subtensão intervém aos 2,8V por célula, interrompendo a descarga antes que a química da célula sofra danos irreversíveis. A tensão máxima admissível por célula é de 4,28V, com uma tolerância de ±0,05V, assegurando um carregamento seguro mesmo com carregadores menos precisos.
| Parâmetro | Valor / Detalhe |
|---|---|
| Configuração de células | 13S (Li-Ion 18650) |
| Tensão nominal do pack | 48V |
| Tensão de entrada (carga) | 54,6V DC (13 × 4,2V) |
| Corrente de carga contínua | 8A |
| Corrente de descarga contínua | 35A |
| Corrente de descarga instantânea | 100A |
| Tensão máxima por célula | 4,28 ± 0,05V |
| Tensão mínima de descarga por célula | 3 ± 0,1V |
| Proteção de subtensão (disparo) | 2,8 ± 0,08V |
| Corrente de equilíbrio | 60 ± 5 mA |
| Limiar de equilíbrio (diferença de tensão) | > 0,1V entre células |
| Proteção contra curto-circuito | Sim (desligamento automático) |
| Proteção contra sobrecorrente (disparo) | 120 ± 5A |
| Dimensões do módulo | 69 × 51 × 8 mm |
| Comprimento do cabo incluído | 300 mm |
| Tipo de baterias compatíveis | Li-Ion 18650 |

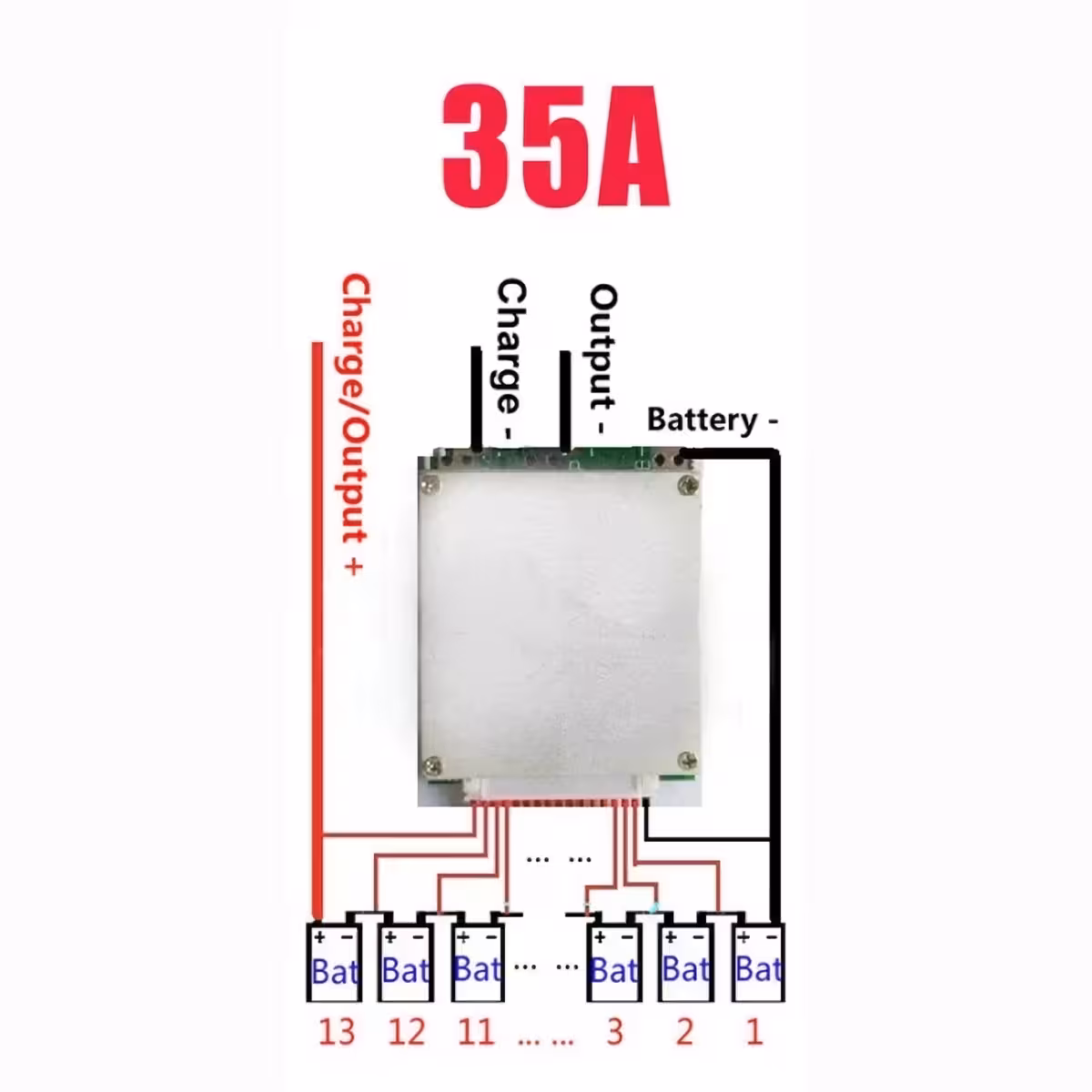

Instruções de Instalação e Utilização

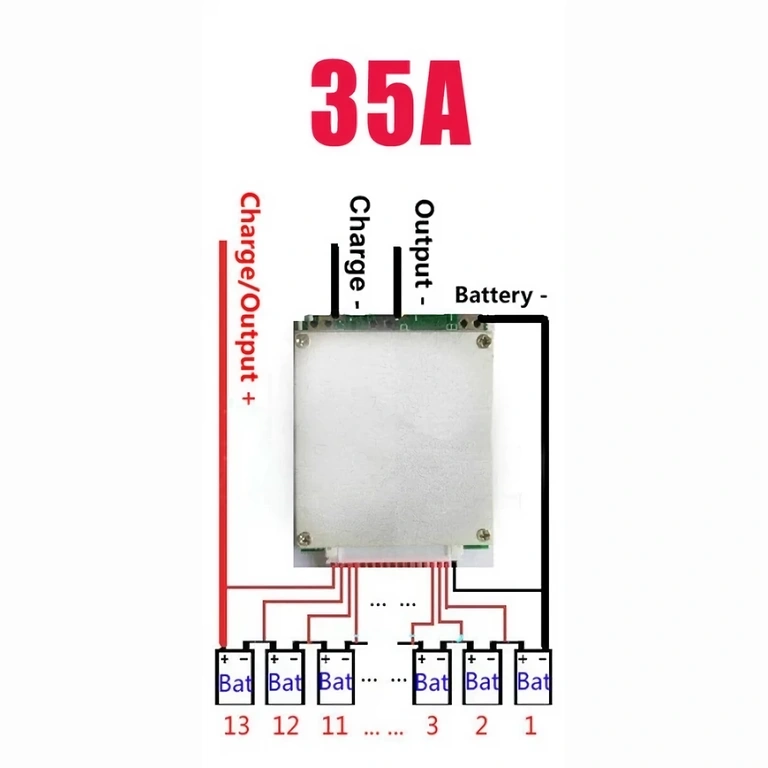

- Verifique a configuração do pack — o módulo funciona exclusivamente com 13 células em série (13S). Qualquer outra configuração pode danificar o módulo.
- Conecte os fios de equilíbrio (B-) ao terminal negativo do pack, seguindo a ordem das células, da primeira até à 13ª.
- Conecte o P- (Pack Minus) ao terminal negativo da carga ou do sistema de saída.
- Conecte o C- (Charge Minus) ao terminal negativo do carregador de 54,6V.
- No primeiro carregamento, utilize um multímetro para confirmar que a tensão de cada célula está entre 2,8V e 4,28V.
- O equilíbrio automático é ativado durante o carregamento, sem necessidade de intervenção manual.
- Se a proteção contra sobrecorrente ou curto-circuito disparar, elimine a causa e reconecte a fonte para reiniciar o módulo.
Conteúdo da Embalagem
- 1× Módulo BMS 13S 48V 35A com equilíbrio ativo
- 1× Cabo de ligação (300 mm)
Perguntas Frequentes
É compatível com células Samsung, LG ou Panasonic?
Sim. Funciona com qualquer célula Li-Ion 18650 standard com tensão nominal de 3,6V–3,7V, independentemente do fabricante (Samsung, LG, Panasonic, Sony/Murata, etc.). A única condição é a configuração 13S.
Posso usar este BMS numa trotineta de 500W ou 1000W?
Sim. Um motor de 500W a 48V consome cerca de 10–12A em regime normal, e um de 1000W cerca de 20–22A contínuos. O módulo suporta 35A contínuos e 100A instantâneos, oferecendo uma margem de segurança confortável para ambas as aplicações, incluindo subidas.
O que acontece se uma célula descarregar abaixo do limite?
O módulo desliga automaticamente a saída quando a tensão de qualquer célula cai abaixo dos 2,8V, prevenindo danos irreversíveis. Deve substituir a célula defeituosa antes de voltar a utilizar o pack.
Necessita de dissipador ou refrigeração ativa?
Para correntes abaixo de 25A contínuos, não é necessário. Se operar próximo do limite de 35A durante períodos prolongados, assegure uma ventilação passiva em torno do módulo — um espaço livre de alguns milímetros é suficiente na maioria das instalações.
Suporta carregamento e descarga simultânea (porta comum)?
Não. O módulo possui portas separadas: C- para o carregador e P- para a carga. Conecte cada terminal ao destino correto — não são intercambiáveis.
