Microinterruptor V-156-1C25 com Alavanca Longa – Fim de Curso Industrial 15A para CNC, Automação e Impressoras 3D
Quando um endstop falha, todo o equipamento fica comprometido. Quer esteja a equipar uma fresadora CNC, uma impressora 3D ou um sistema de automação industrial, precisa de um interruptor de fim de curso que comute instantaneamente, sempre. O microinterruptor V-156-1C25 com roldana e alavanca longa oferece exatamente isso — sem oscilações, sem sinais incertos e sem compromissos.

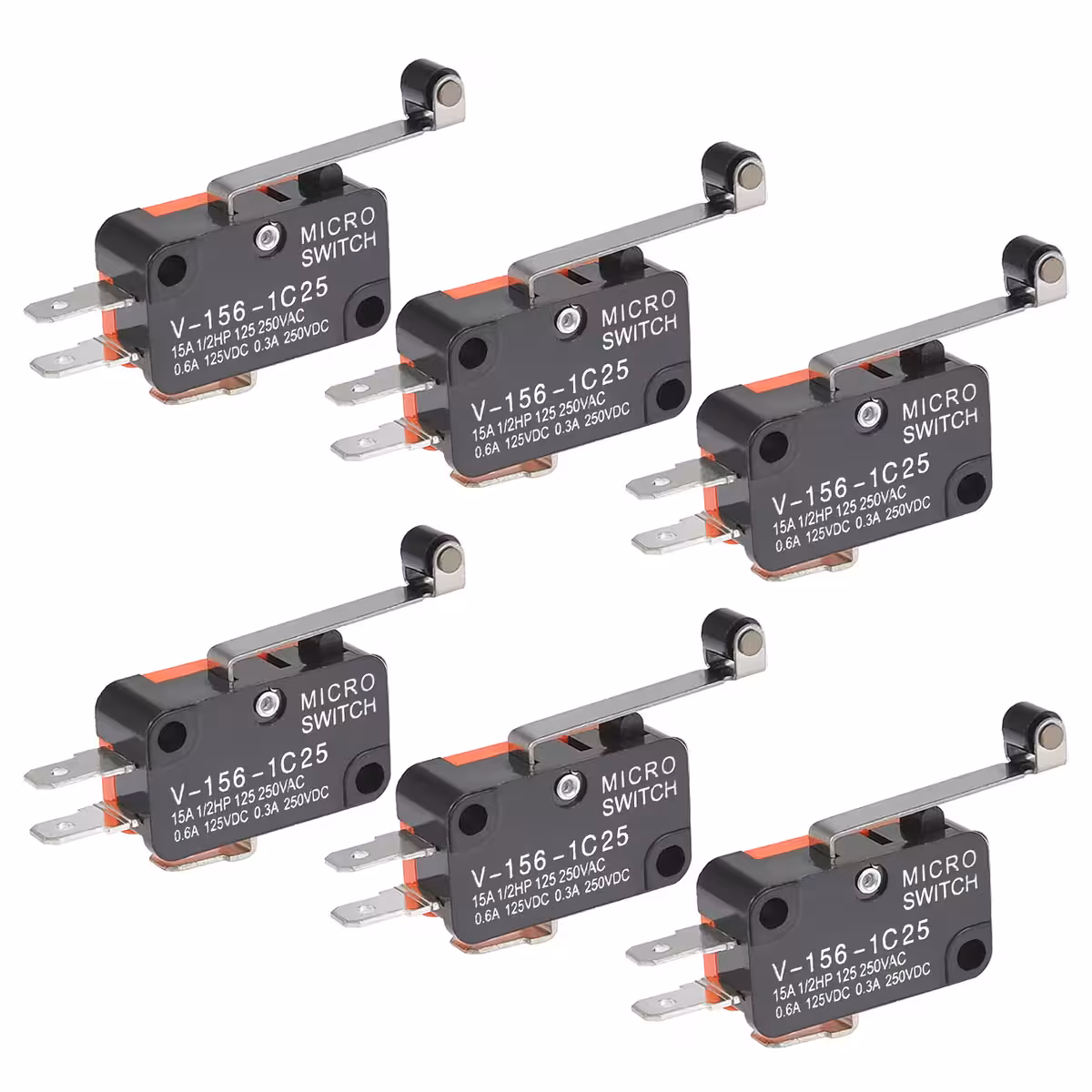

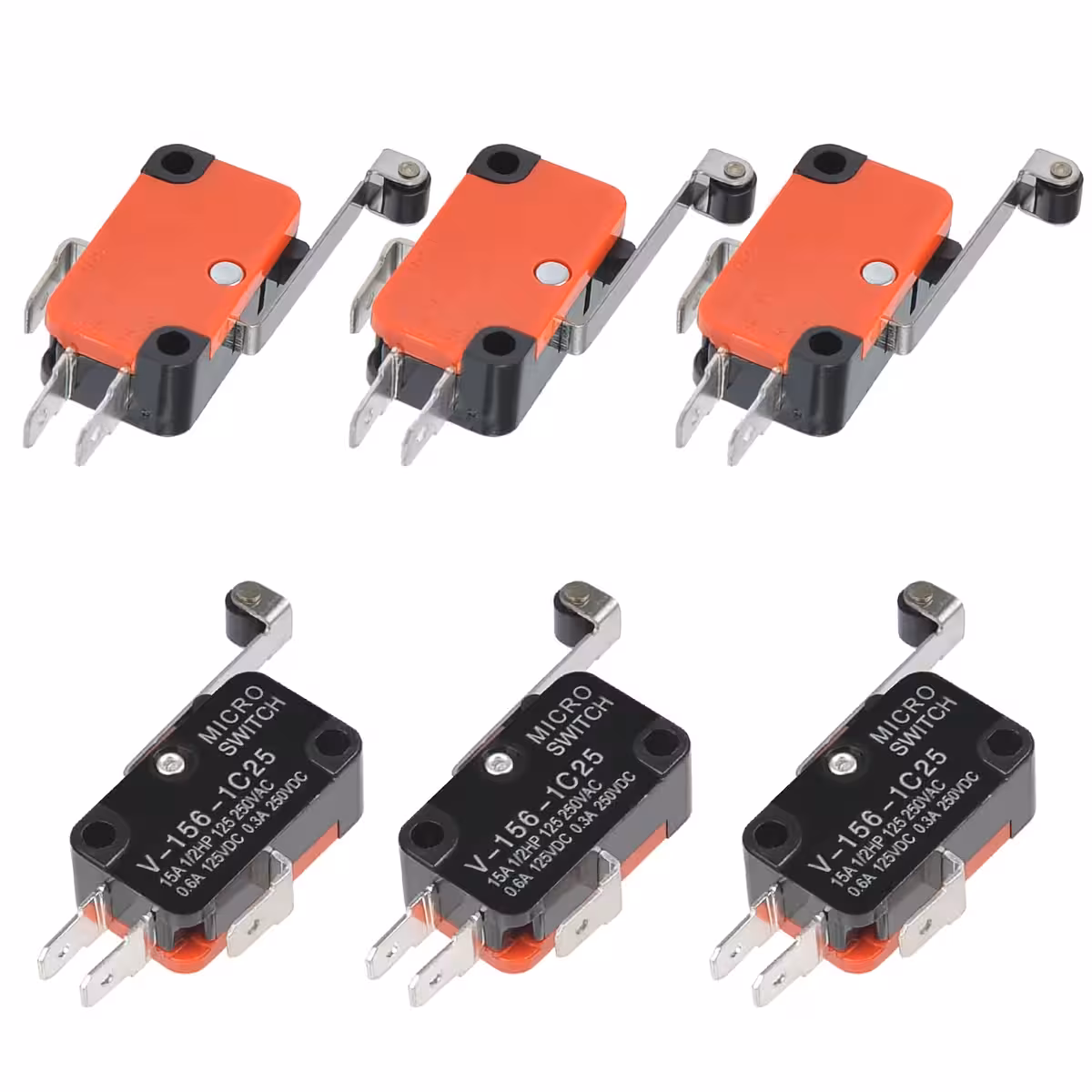

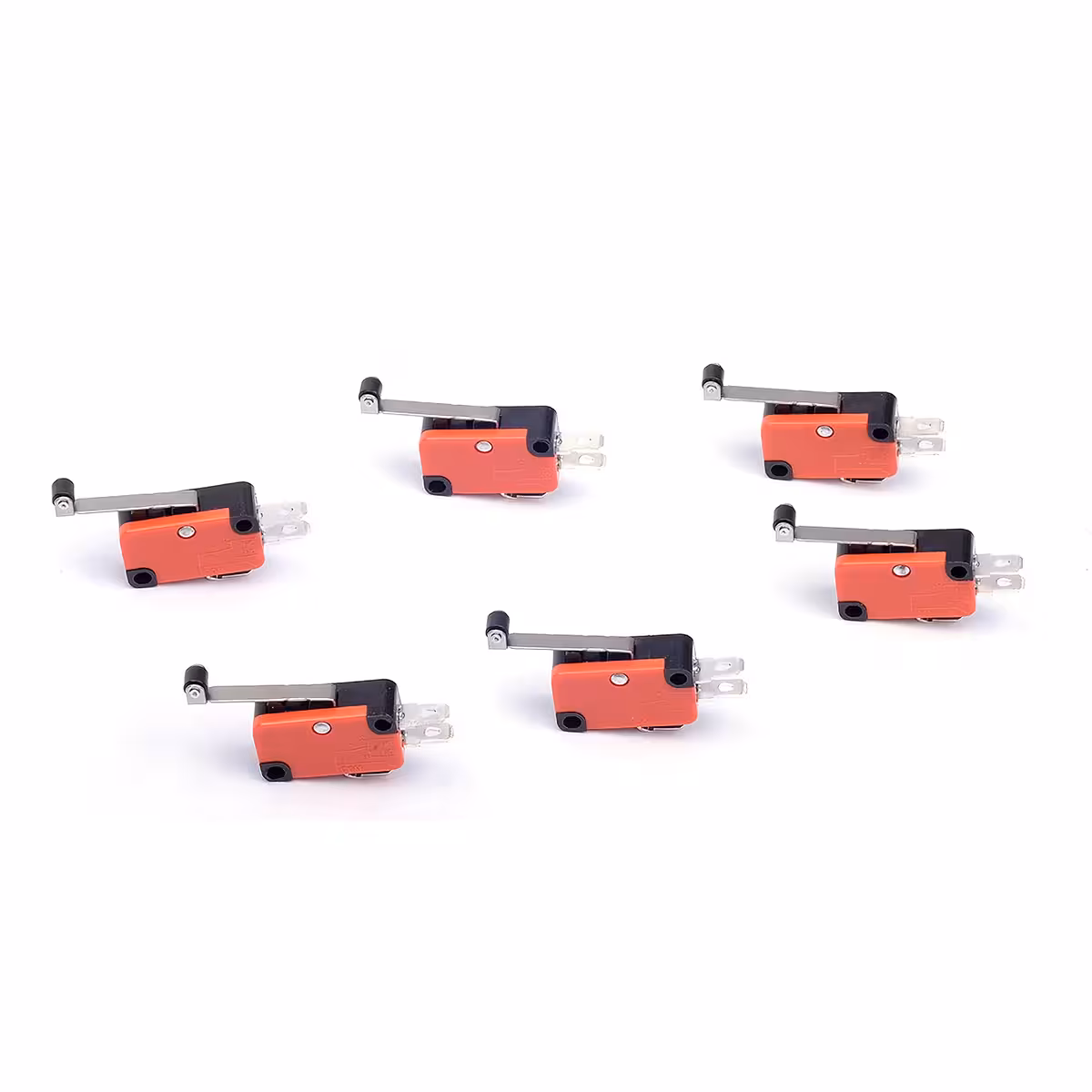

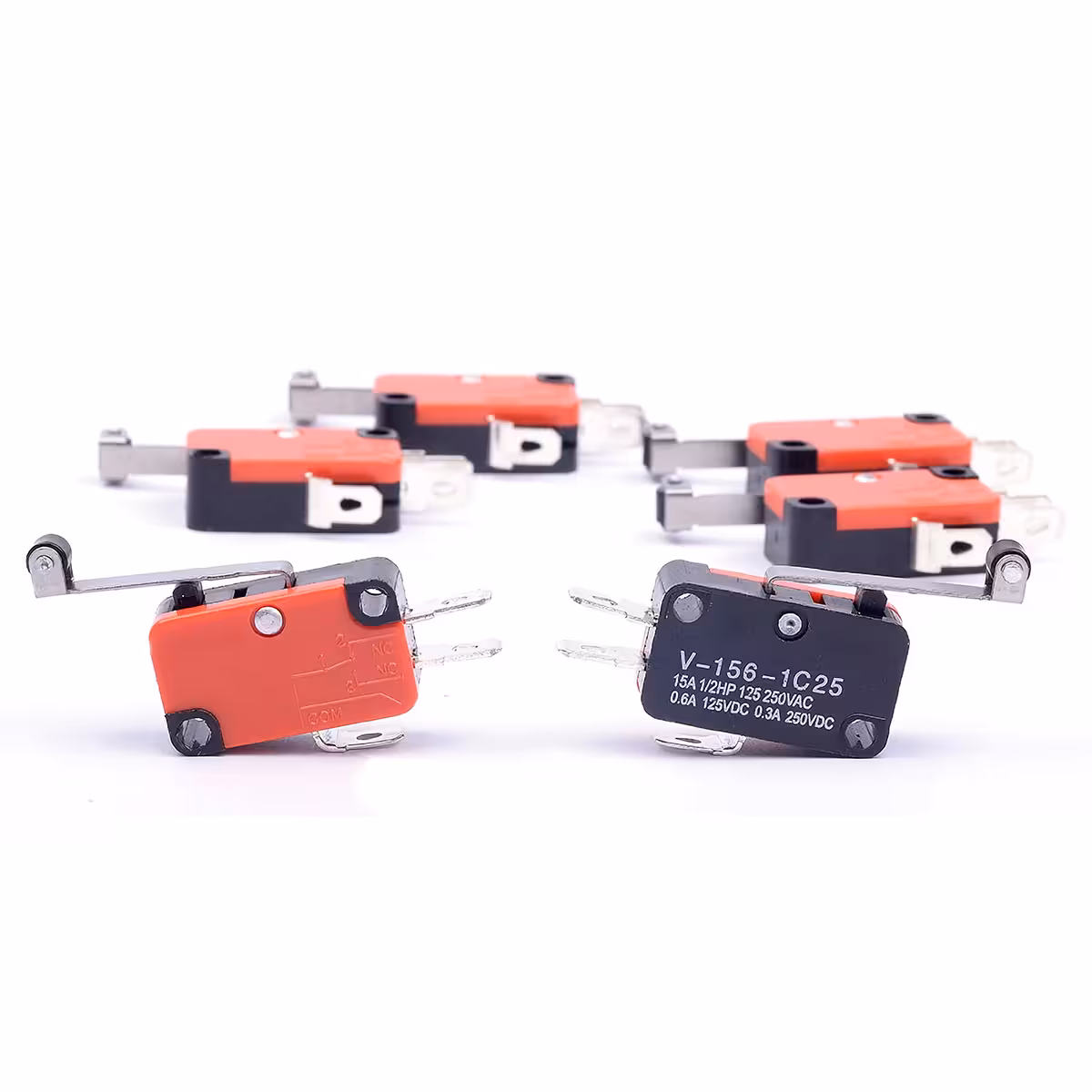

Nota: O conjunto contém 6 unidades idênticas V-156-1C25. As imagens são ilustrativas de uma única unidade. Verifique a compatibilidade elétrica (tensão e corrente) antes da instalação.
Por que escolher este modelo? (Vantagens principais):
- 15A em AC — cargas reais — controla diretamente pequenos motores até 1/2 Hp sem necessidade de relé intermédio, simplificando o esquema elétrico

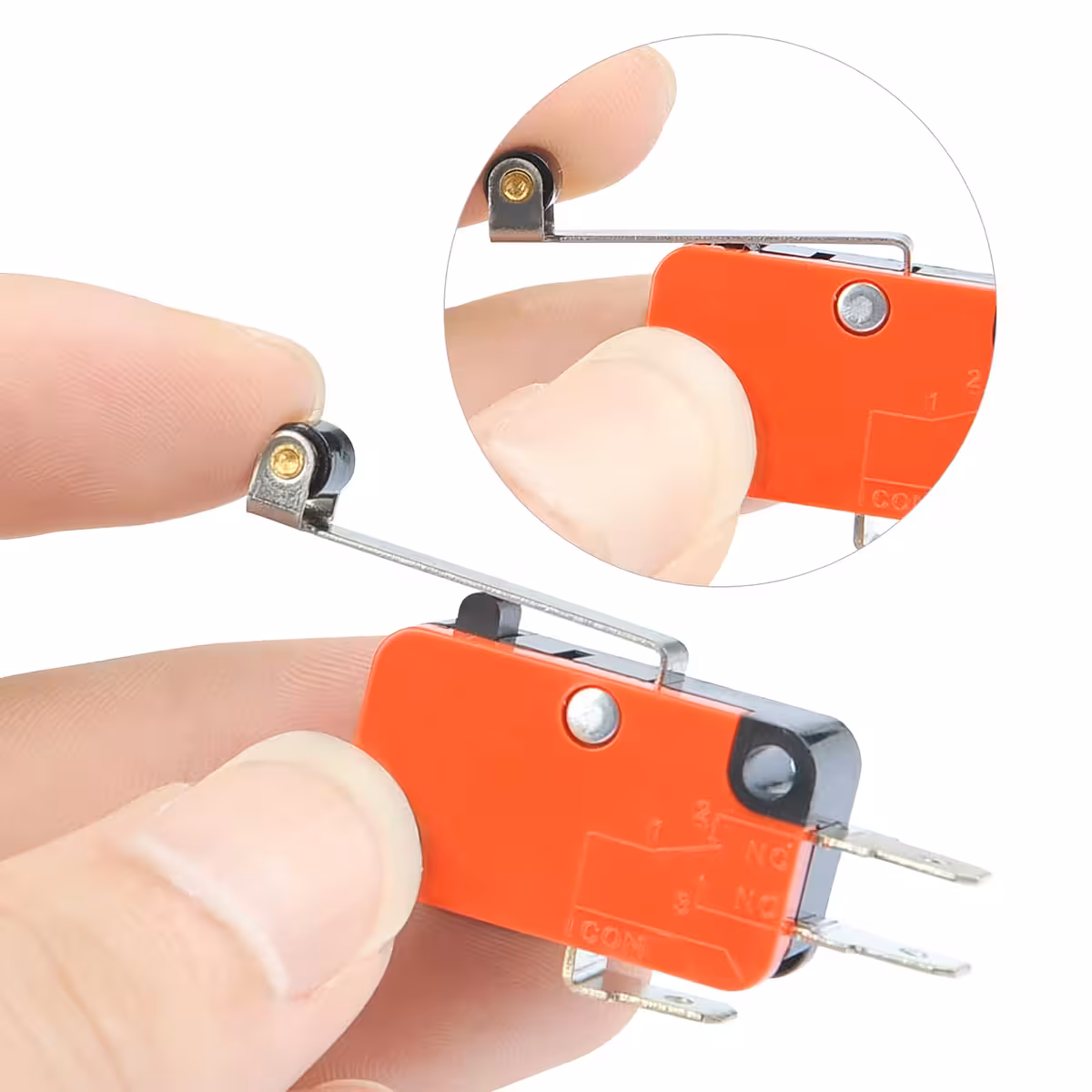

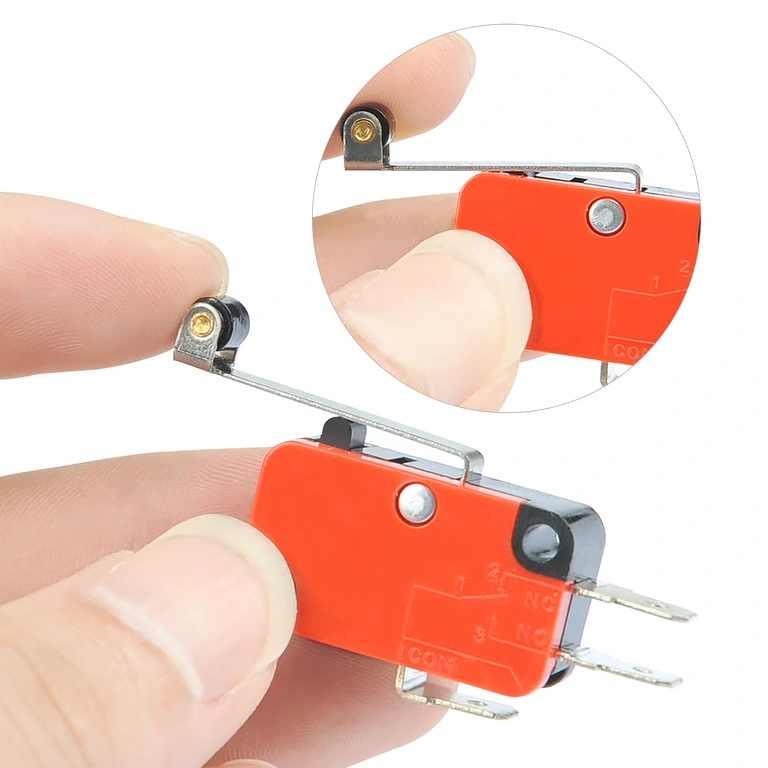

- Alavanca longa com roldana — deteta a posição à distância do corpo do interruptor, eliminando a necessidade de um alinhamento milimétrico durante a montagem
- Snap-action momentary — a transição NO↔NC ocorre instantaneamente, independentemente da velocidade de atuação; sinal digital claro para qualquer PLC ou microcontrolador
- 3 terminais COM/NO/NC — ligue de acordo com a lógica pretendida sem alterações de hardware; funciona tanto em circuitos de segurança como de sinalização
- Compatível com AC e DC — 125V/250V AC ou 125V/250V DC; um único modelo cobre a maioria das instalações existentes
- Conjunto de 6 unidades — custo por unidade significativamente mais baixo; inclui stock de reserva para manutenção rápida

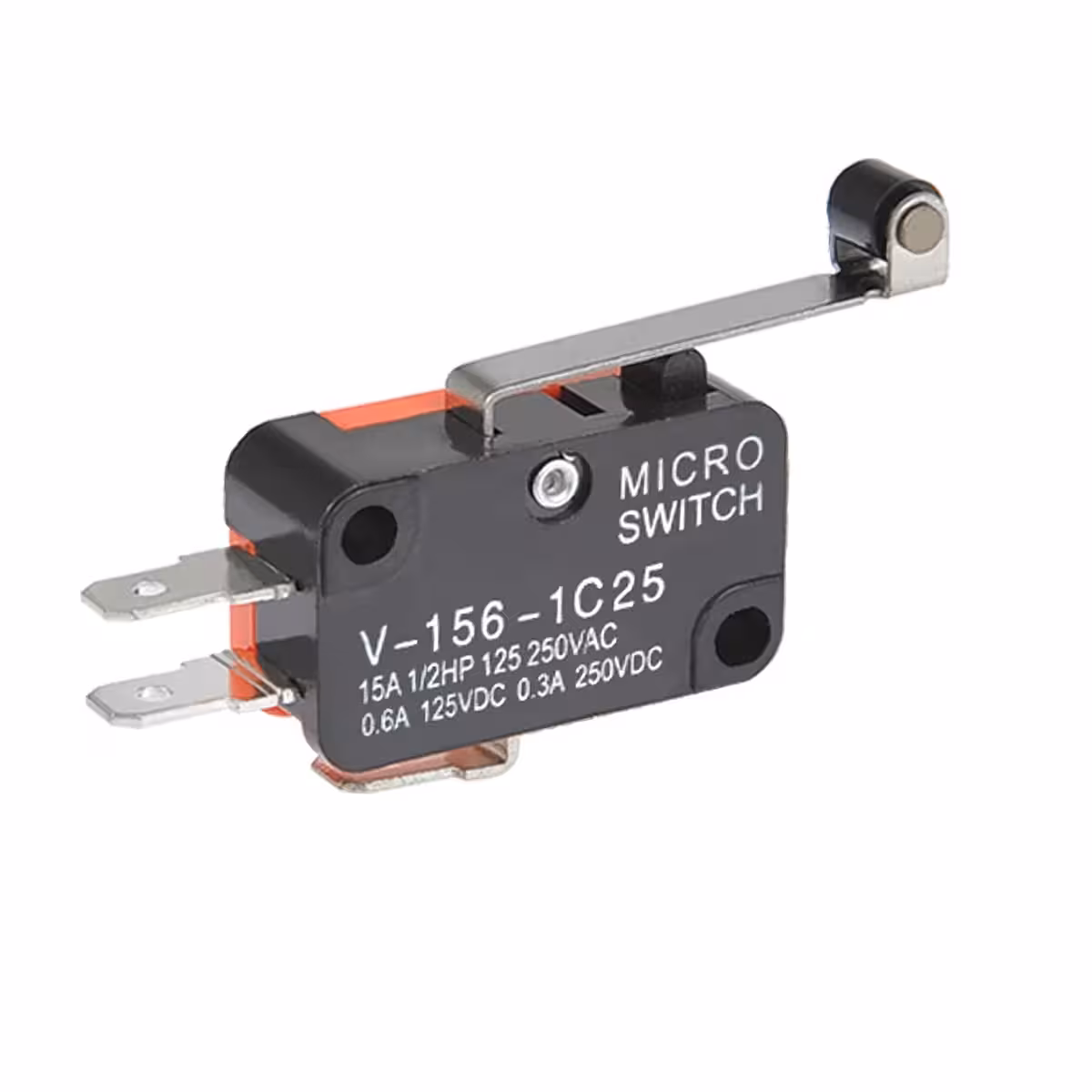

- Corpo compacto de 2.79 × 1.60 cm — integra-se facilmente em espaços reduzidos, com fixação segura através de orifício de 0.33 cm de diâmetro
Detalhes e Desempenho
A geometria da alavanca longa articulada permite o acionamento num ângulo mais amplo em relação ao corpo, o que se traduz em tolerâncias mecânicas mais flexíveis na instalação e numa força de atuação menor comparativamente às variantes de alavanca curta. Na prática, a montagem é mais rápida e o ajuste do ponto de disparo é muito mais simples.
O mecanismo snap-action garante que a transição entre Normal Open (NO) e Normal Closed (NC) ocorra de forma brusca, independentemente da velocidade de movimento da alavanca. O resultado: ausência de sinais parasitas ou zonas mortas — exatamente o que o Arduino, Raspberry Pi, controladores CNC e PLCs necessitam para um funcionamento previsível.
Com uma capacidade de 15A a 250V AC, o V-156-1C25 insere-se na categoria de microinterruptores industriais robustos — não é um componente de prototipagem, mas sim uma peça de produção fiável. Em DC, as especificações são de 0.6A/125V e 0.3A/250V, em conformidade com as normas de supressão de arco elétrico em comutação contínua.
| Parâmetro | Valor / Detalhe |
|---|---|
| Modelo | V-156-1C25 |

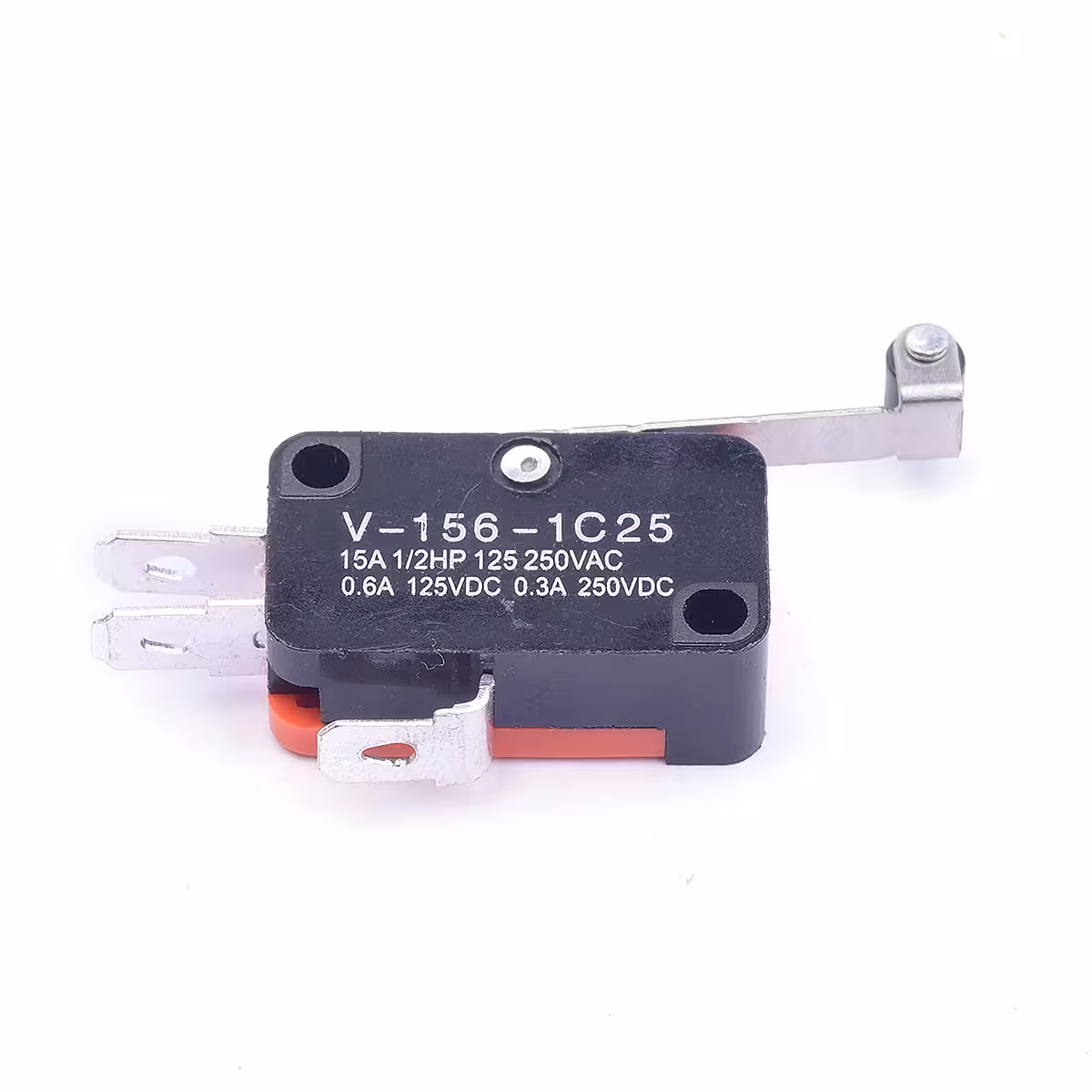

| Capacidade elétrica AC | 15A, 1/2 Hp, 125V AC / 250V AC |
| Capacidade elétrica DC | 0.6A a 125V DC / 0.3A a 250V DC |
| Configuração de contactos | 1NO + 1NC (3 terminais: COM, NO, NC) |
| Tipo de atuação | Roldana sobre alavanca longa articulada (long hinge lever) |
| Mecanismo de comutação | Snap-action momentary |

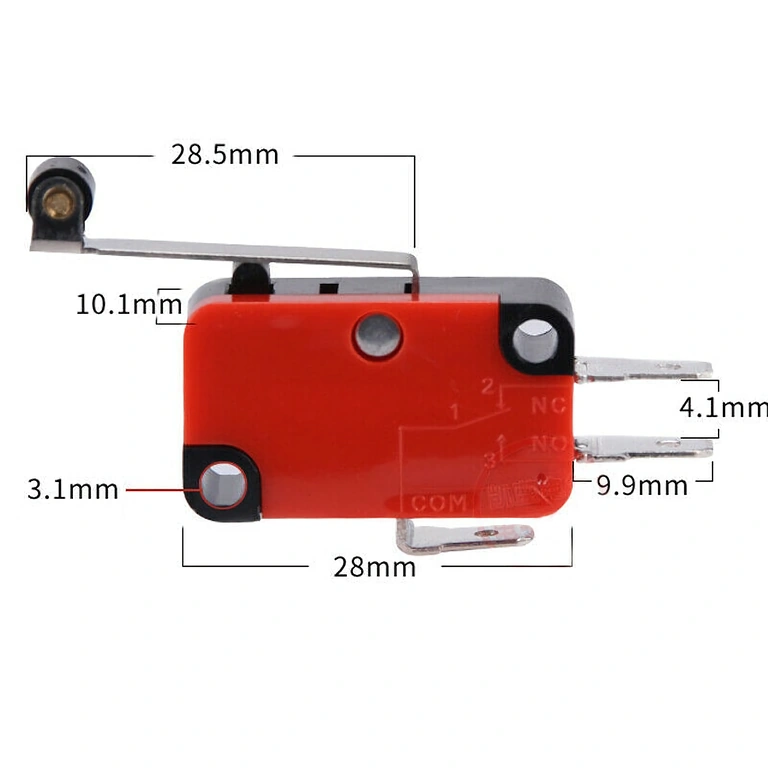

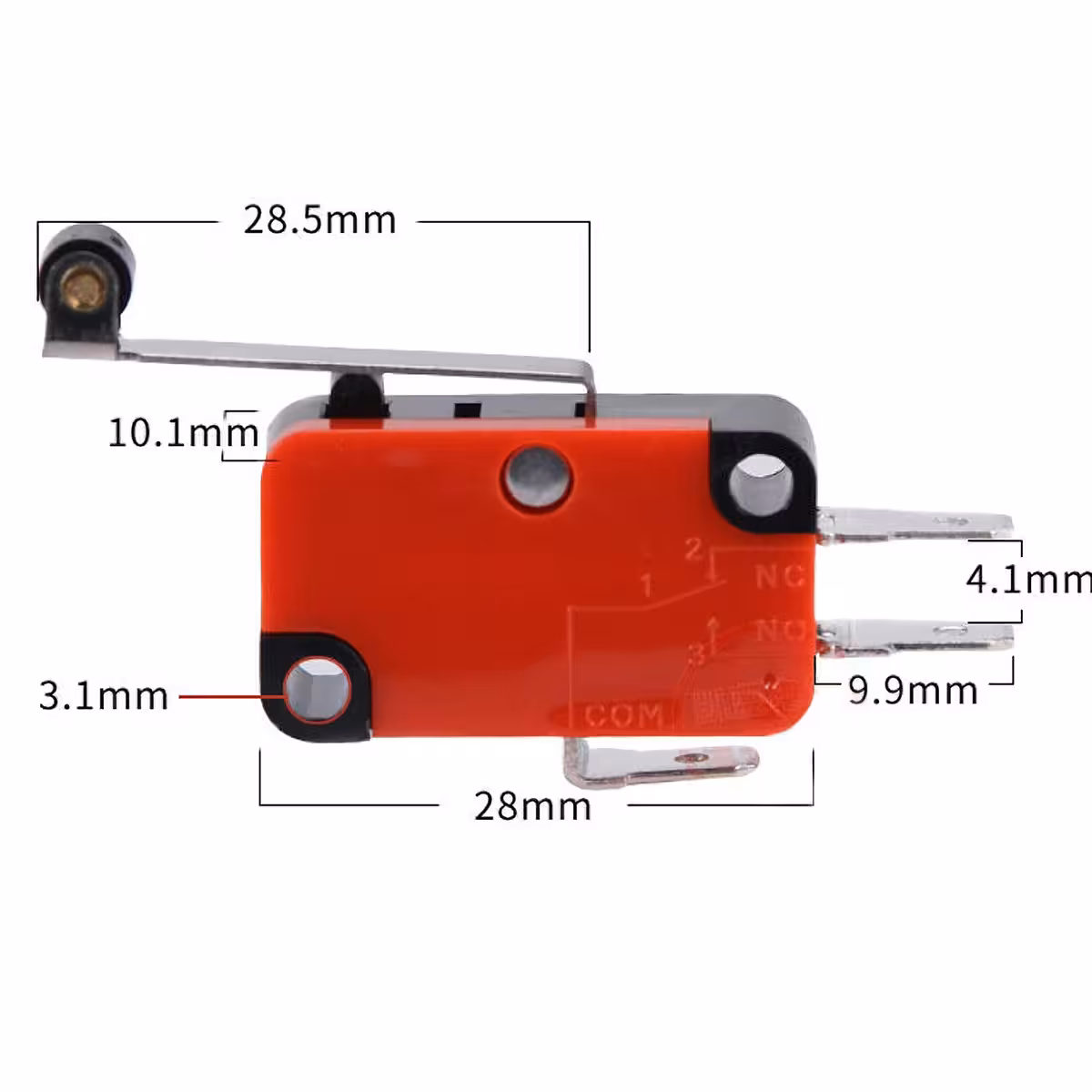

| Dimensões do corpo | 2.79 × 1.60 × 0.99 cm |

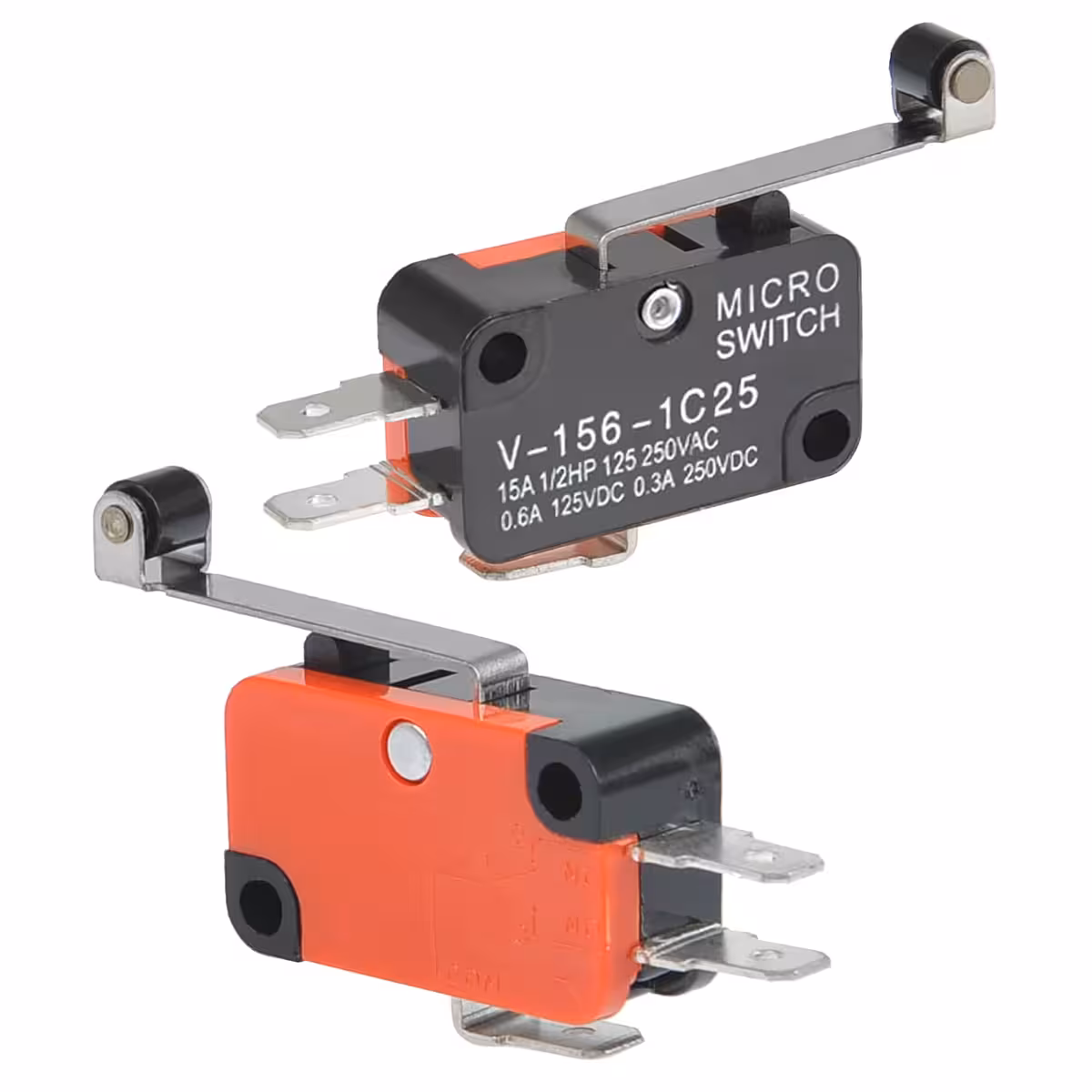

| Dimensões do atuador (alavanca) | 5.08 × 0.41 cm |

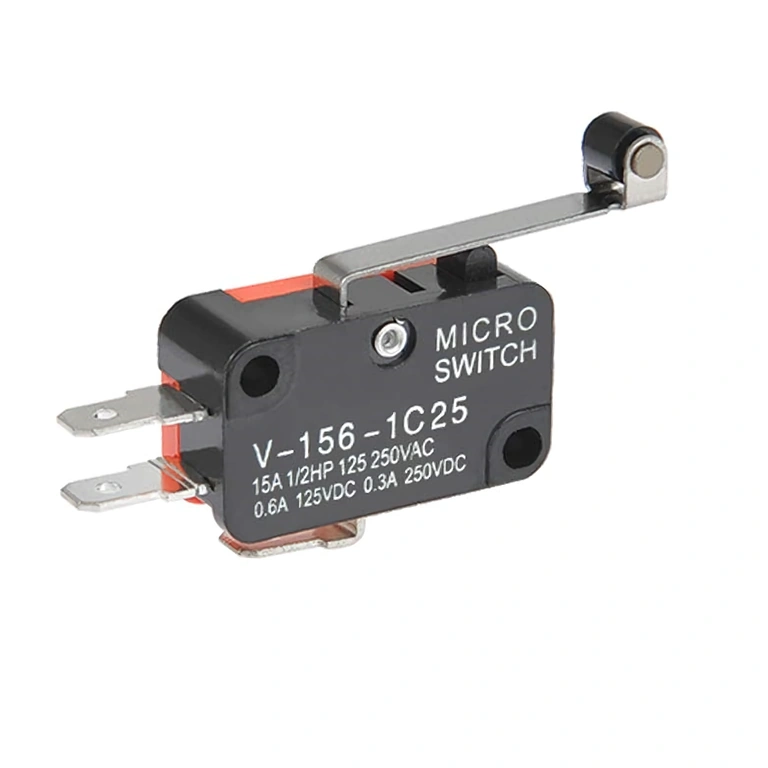

| Diâmetro do orifício de fixação | 0.33 cm |

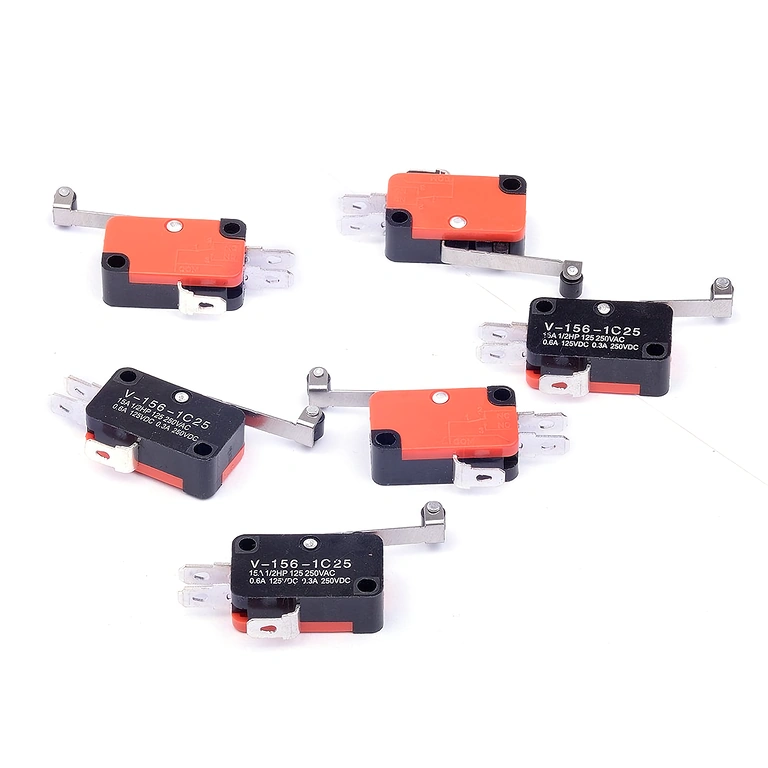

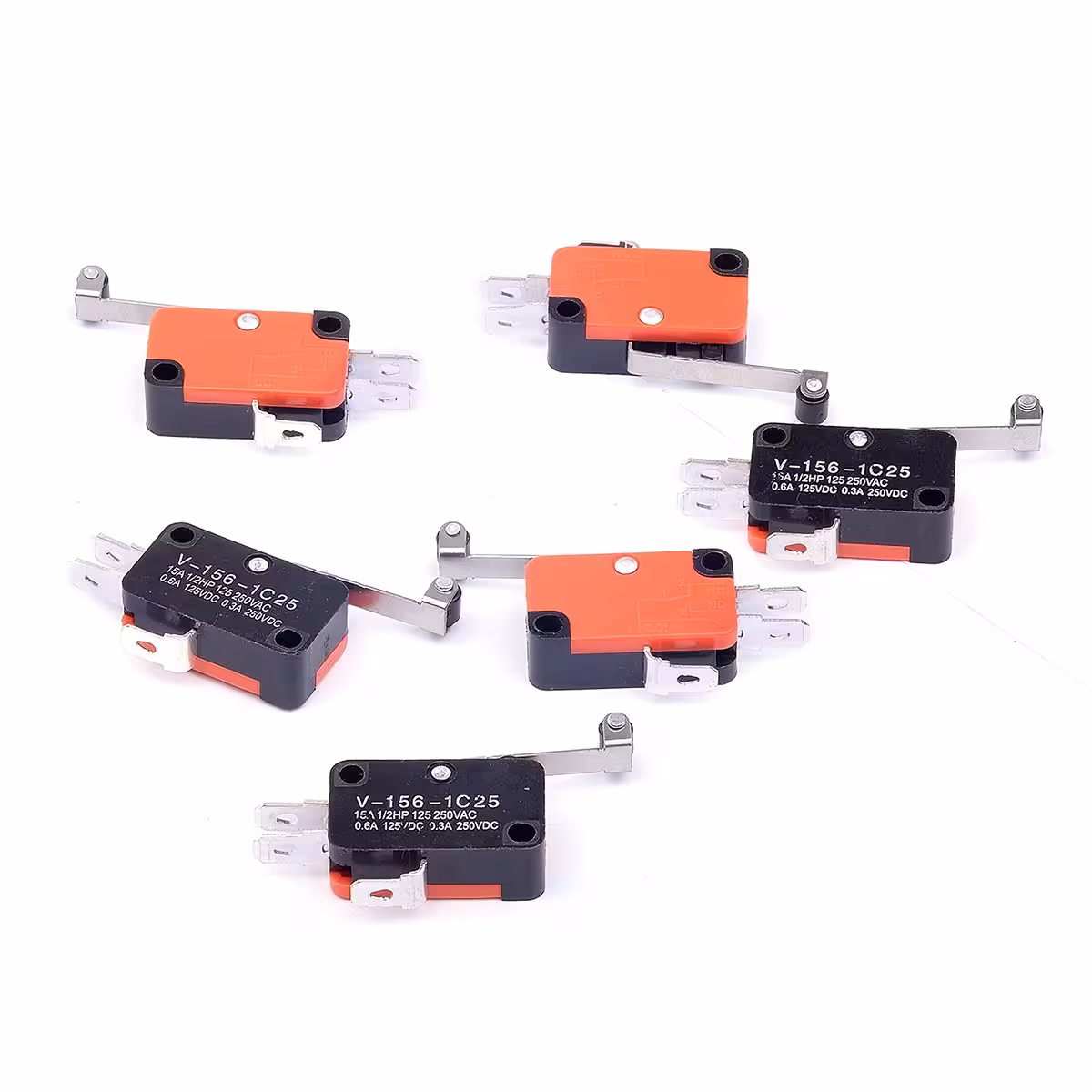

| Material do corpo | Plástico + metal |

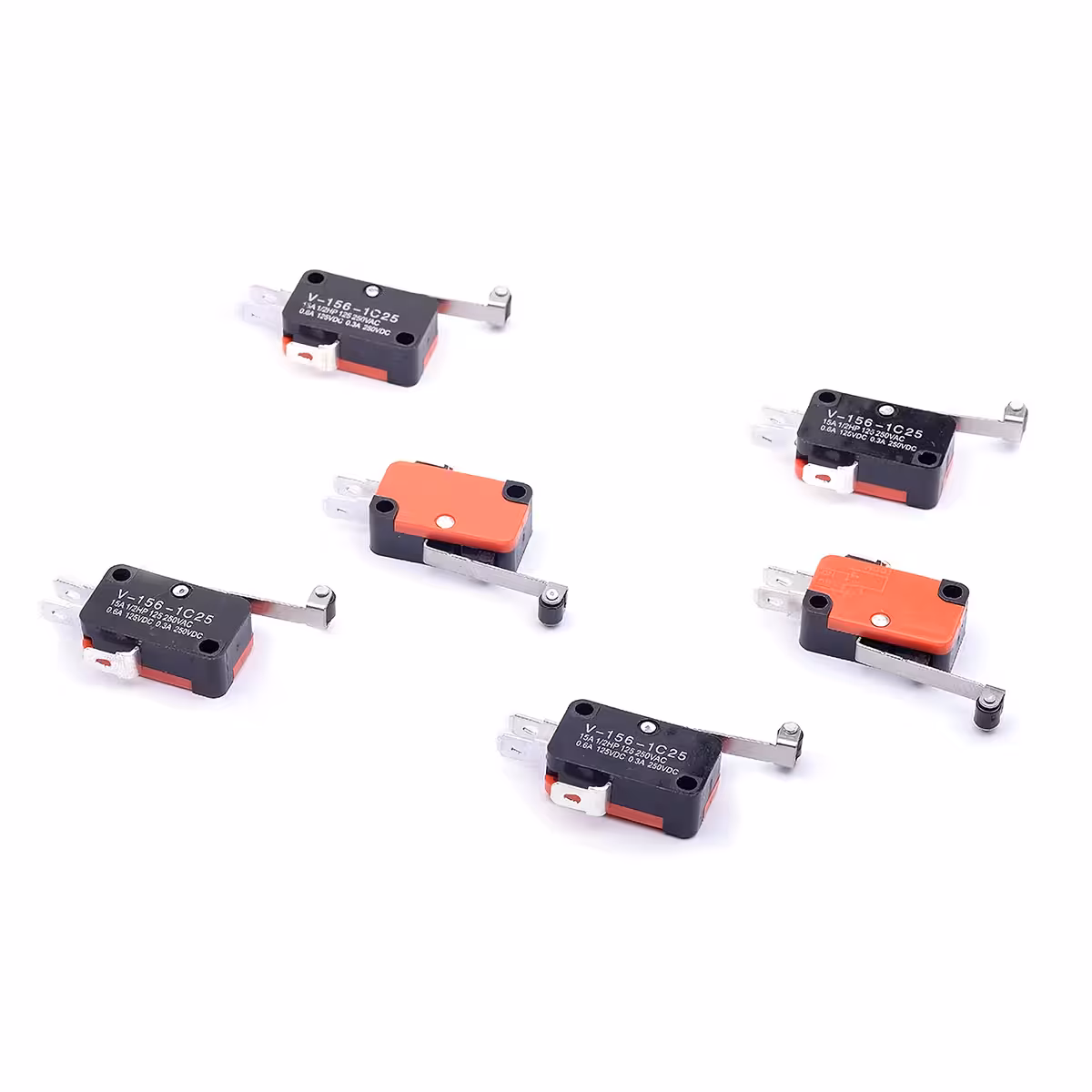

| Cores | Vermelho, preto, prateado |
| Peso por unidade | 8g |
| Quantidade no conjunto | 6 unidades idênticas |
| Aplicações típicas | CNC, automação industrial, impressoras 3D, equipamentos eletrónicos, sistemas de segurança |
Conteúdo da Embalagem

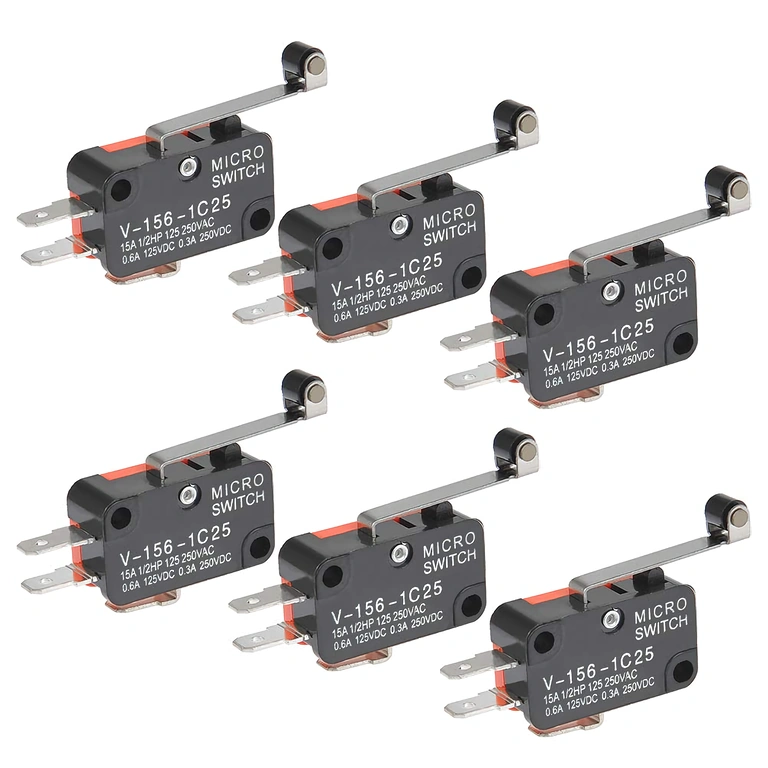

- 6 × Interruptor de fim de curso V-156-1C25 com roldana e alavanca longa
Perguntas Frequentes

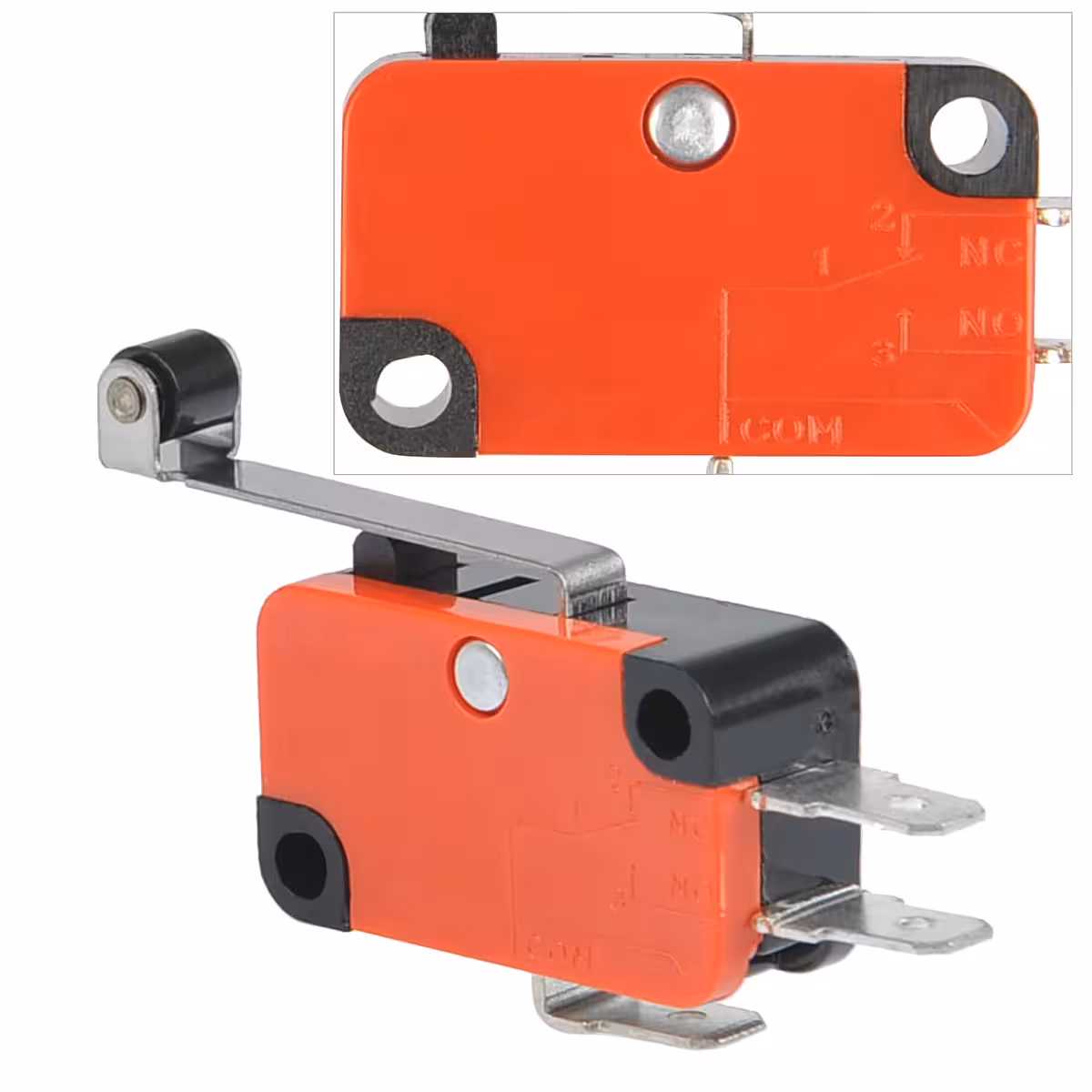

O que significa a configuração 1NO + 1NC e como se liga?

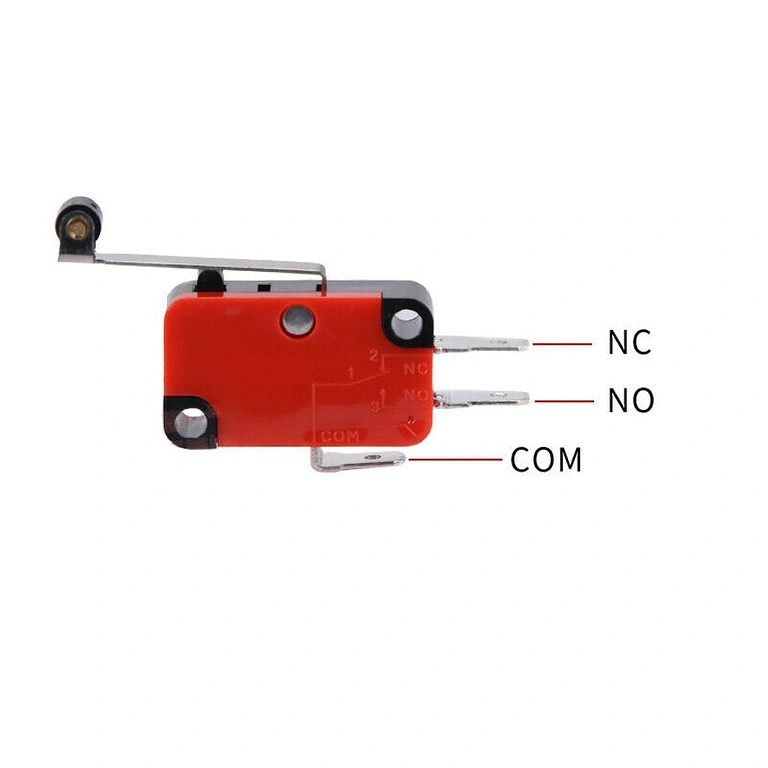

O interruptor possui 3 terminais: COM (comum), NO (Normal Open — circuito aberto em repouso) e NC (Normal Closed — circuito fechado em repouso). Ao acionar a alavanca, o contacto NO fecha e o NC abre simultaneamente. Escolha o terminal adequado à função pretendida no seu esquema.
É adequado para impressoras 3D e máquinas CNC?
Sim. O V-156-1C25 é um dos endstops mais utilizados em impressoras 3D (Cartesianas e CoreXY), bem como em máquinas CNC de hobby e semi-industriais. A alavanca longa com roldana permite ajustar facilmente o ponto de disparo sem desmontar componentes.
Pode ser ligado diretamente ao Arduino ou Raspberry Pi?
Sim, nos terminais NO ou NC, ligando aos pinos digitais do microcontrolador com resistência pull-up interna ou externa. Nunca ligue a lógica TTL de 3.3V/5V aos terminais de 15A/250V AC no mesmo circuito.
Qual a diferença para um microinterruptor com alavanca curta?
A alavanca longa oferece um curso de acionamento maior e menor força de disparo — é mais sensível e fácil de integrar onde as tolerâncias mecânicas são maiores. A alavanca curta é preferível quando o espaço é limitado e a força disponível é superior.
O conjunto inclui parafusos de montagem ou conectores?
Não. O conjunto contém exclusivamente as 6 unidades V-156-1C25. Parafusos e conectores elétricos devem ser adquiridos separadamente, conforme a aplicação.
É compatível dimensionalmente com outros interruptores da série V-15x?
Sim. A série V-156 respeita o footprint standard SPDT de uso geral, sendo dimensionalmente compatível com a maioria dos equipamentos que utilizam interruptores da família V-15x.
