Conversor DC-DC Boost Step-Up XL6009 – Pack de 5 módulos com 4A e 94% de eficiência para projetos exigentes
Precisa de elevar uma fonte de 5V para 12V? Ou pretende alimentar uma fita LED a partir de uma bateria de 3,7V? O conversor boost step-up XL6009 é a solução ideal. Este pack de 5 unidades garante que tem sempre stock disponível para os seus projetos, evitando encomendas recorrentes.
Nota: A tensão de saída deve ser sempre superior à tensão de entrada. Este é um conversor do tipo step-up (boost) e não step-down (buck).
Porquê escolher este pack? (Vantagens principais):
- Pack de 5 unidades com excelente relação qualidade-preço — ideal para ter stock de reserva ou para múltiplos projetos em simultâneo.
- Corrente de saída de 4A — 33% superior ao clássico LM2577 (3A), oferecendo potência suficiente para motores DC, fitas LED ou carregamento de baterias.
- Eficiência até 94% — perdas de energia mínimas, mantendo o módulo a uma temperatura reduzida mesmo sob cargas médias.
- Frequência de comutação de 400KHz — cerca de 8 vezes superior ao LM2577 (~52KHz), resultando num ripple reduzido de ~50mV e componentes mais compactos.
- Regulação precisa de ±0,5% — a tensão de saída mantém-se estável mesmo perante variações súbitas de consumo.
- Consumo em vazio de apenas 18mA — altamente eficiente para aplicações alimentadas a bateria, evitando descargas desnecessárias.
- Amplitude térmica -40°C ~ +85°C — fiável em ambientes industriais, exteriores ou caixas fechadas sem ventilação ativa.
Detalhes e Desempenho

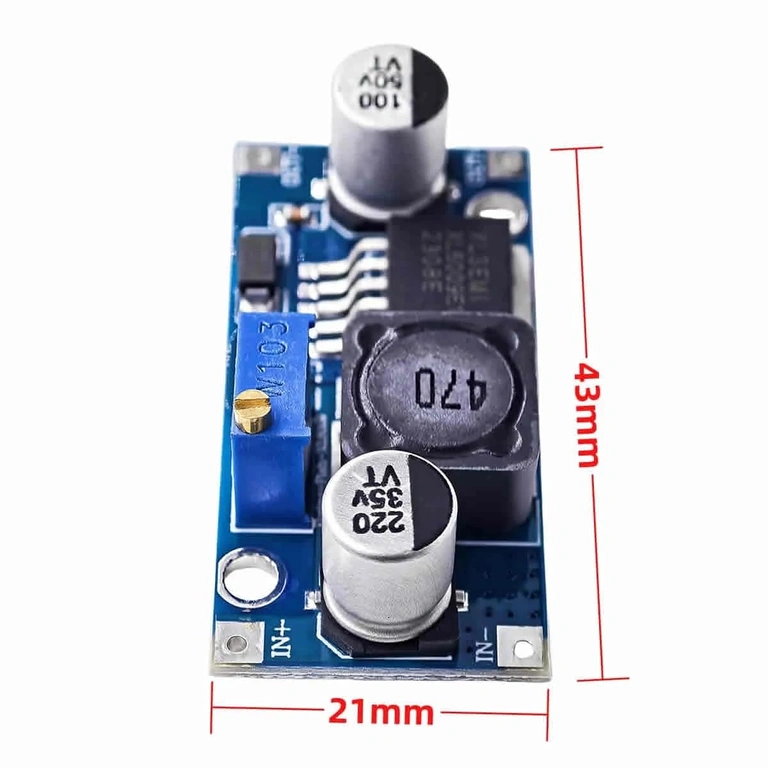

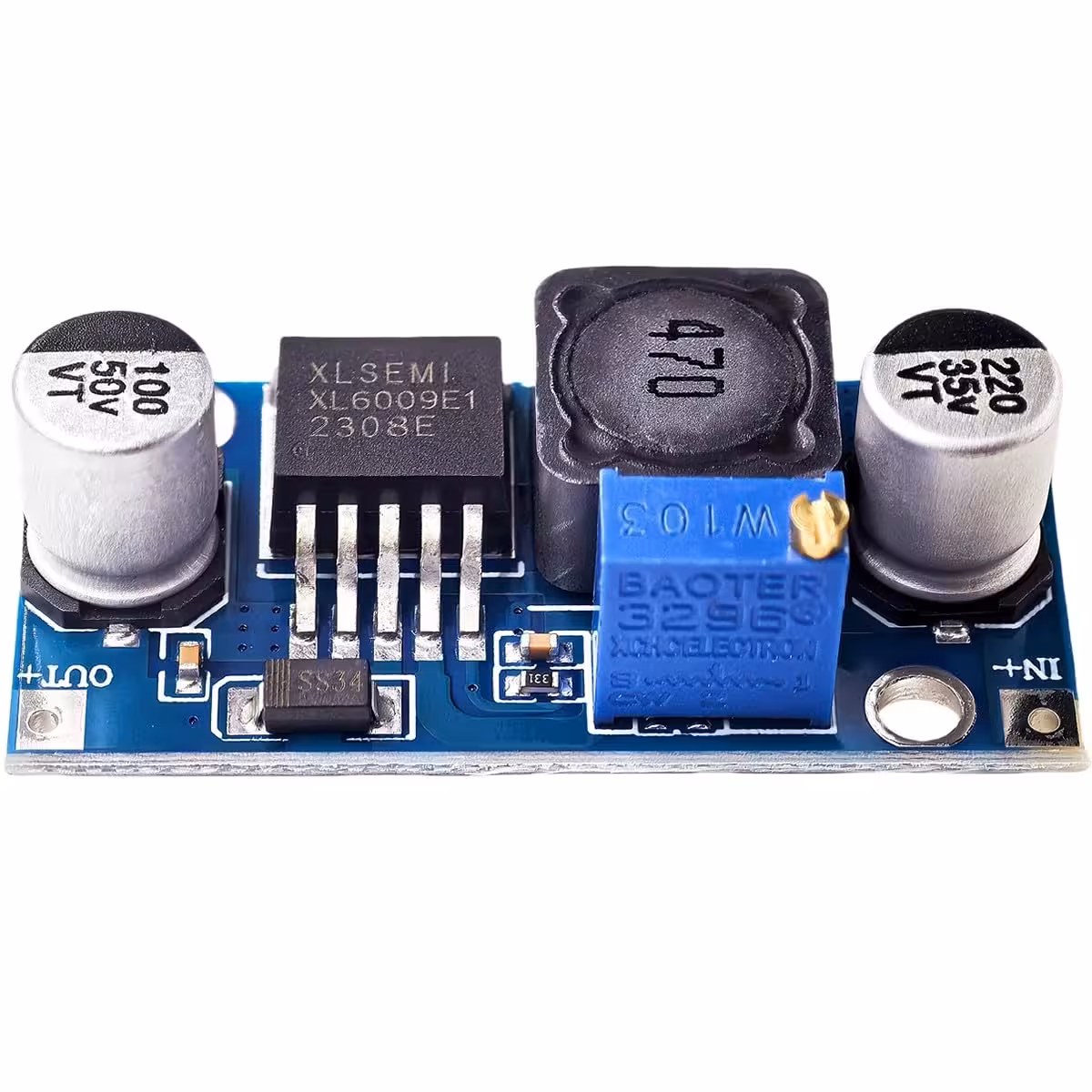

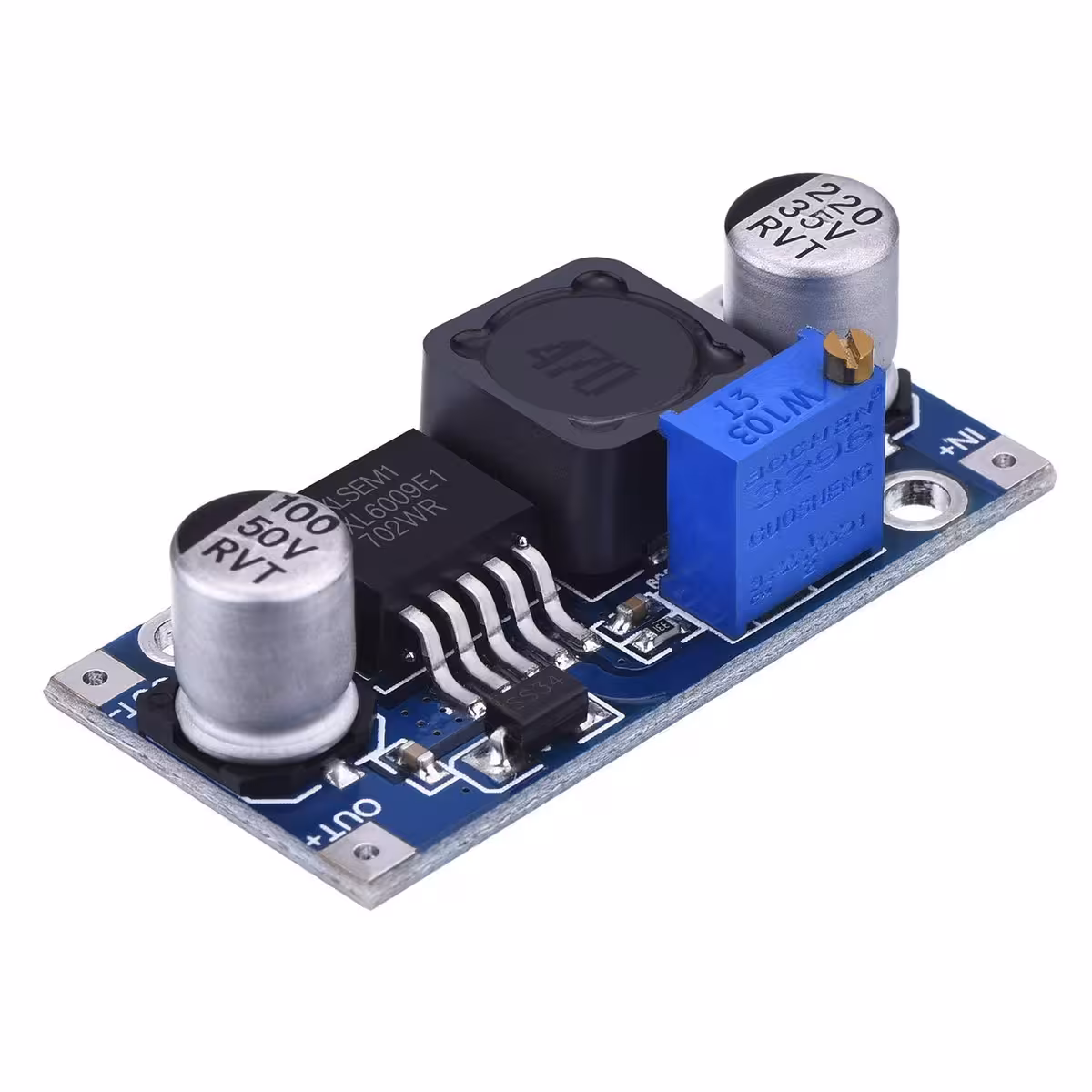

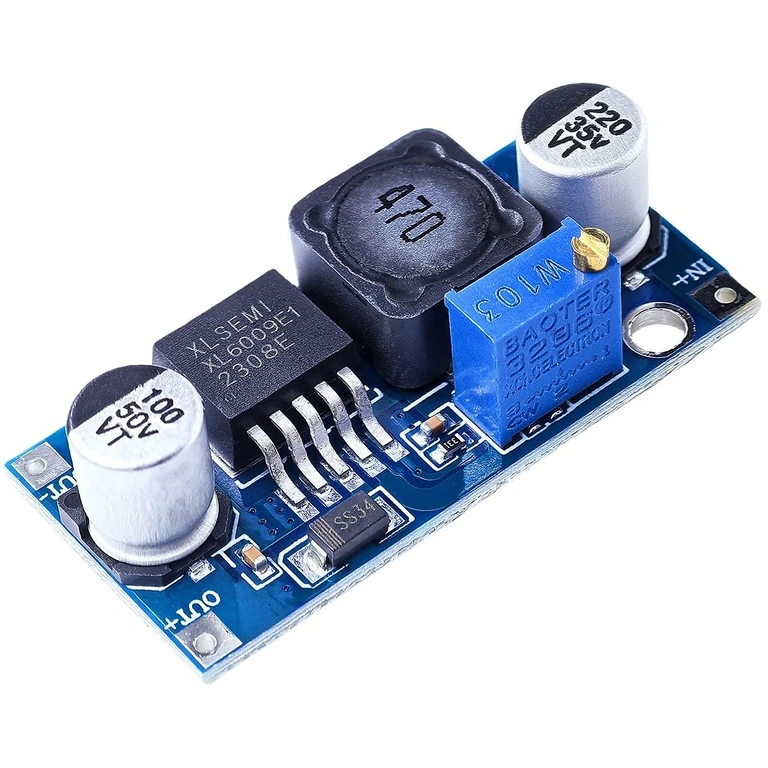

O coração deste módulo é o circuito integrado XL6009, que opera a 400KHz — uma frequência elevada que mantém o ripple de saída em cerca de 50mV em condições normais. Isto traduz-se numa tensão mais limpa comparativamente a gerações anteriores, sem necessidade de filtragem externa adicional. O ajuste é efetuado através de um potenciómetro multiturn integrado — basta rodar para atingir a tensão exata, verificando com um multímetro. Um condensador de 0,1µF na saída atenua o ruído de alta frequência antes de chegar à carga.
| Parâmetro | Valor / Detalhe |
|---|---|
| Quantidade no pack | 5 unidades |
| Tensão de entrada | 3V – 32V (recomendado 5V – 32V) |
| Tensão de saída | 5V – 35V (ajustável) |
| Corrente máxima de saída | 4A |
| Eficiência de conversão | até 94% |
| Frequência de comutação | 400KHz |
| Regulação de tensão | ±0,5% |
| Regulação de carga | ±0,5% |
| Ripple de saída | ≈50mV (dependente da carga) |
| Consumo em vazio | 18mA (5V entrada, 8V saída) |
| Filtragem de ruído | Condensador 0,1µF integrado |
| Temperatura de operação | -40°C ~ +85°C |
| Tipo de conversor | DC-DC Step-Up (Boost) |
Instruções de Utilização

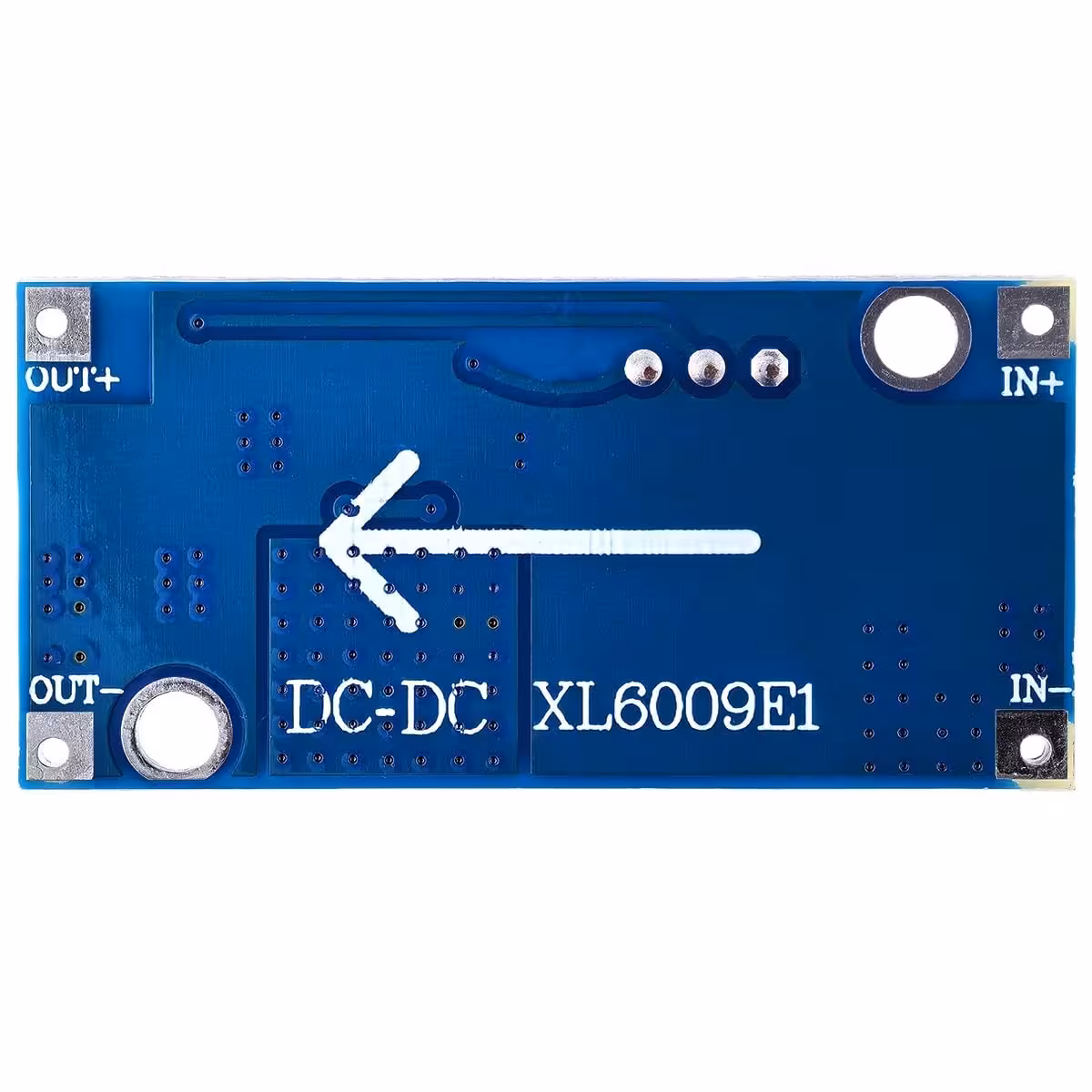

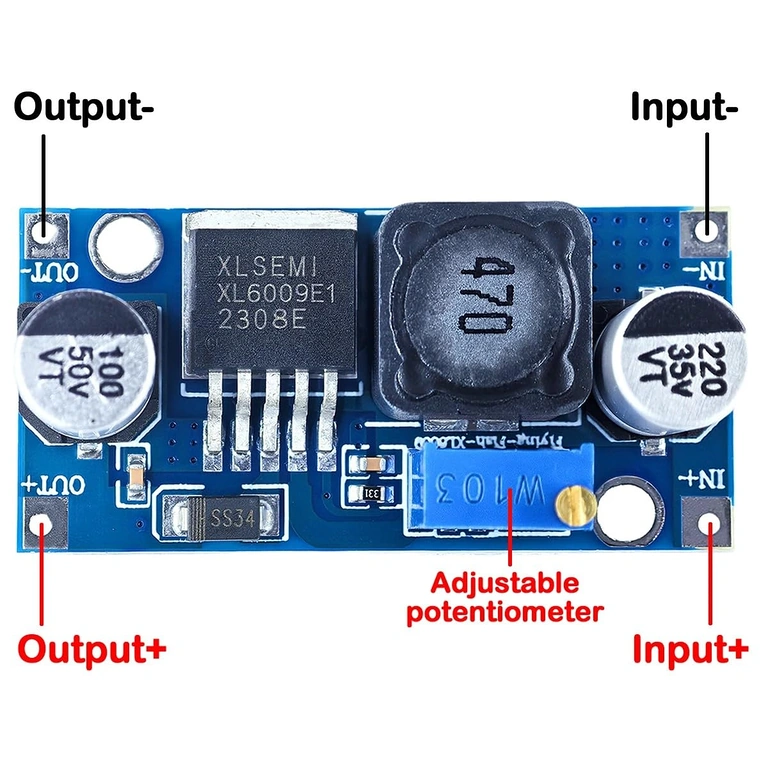

- Ligue a fonte de alimentação DC aos terminais de entrada (IN+ e IN-) do módulo.
- Antes de ligar a carga, rode o potenciómetro multiturn totalmente no sentido contrário aos ponteiros do relógio para iniciar na tensão mínima.
- Ligue um multímetro aos terminais de saída (OUT+ e OUT-) para monitorizar a tensão em tempo real.
- Rode lentamente o potenciómetro no sentido dos ponteiros do relógio até atingir a tensão de saída desejada no multímetro.
- Ligue a carga e verifique a estabilidade da tensão. Ajuste ligeiramente, se necessário.
- Certifique-se de que a tensão de saída é pelo menos 1V superior à tensão de entrada para um funcionamento correto.
- Para correntes próximas dos 4A, aplique um pequeno dissipador de calor no circuito integrado ou garanta uma ventilação adequada.
Conteúdo da Embalagem

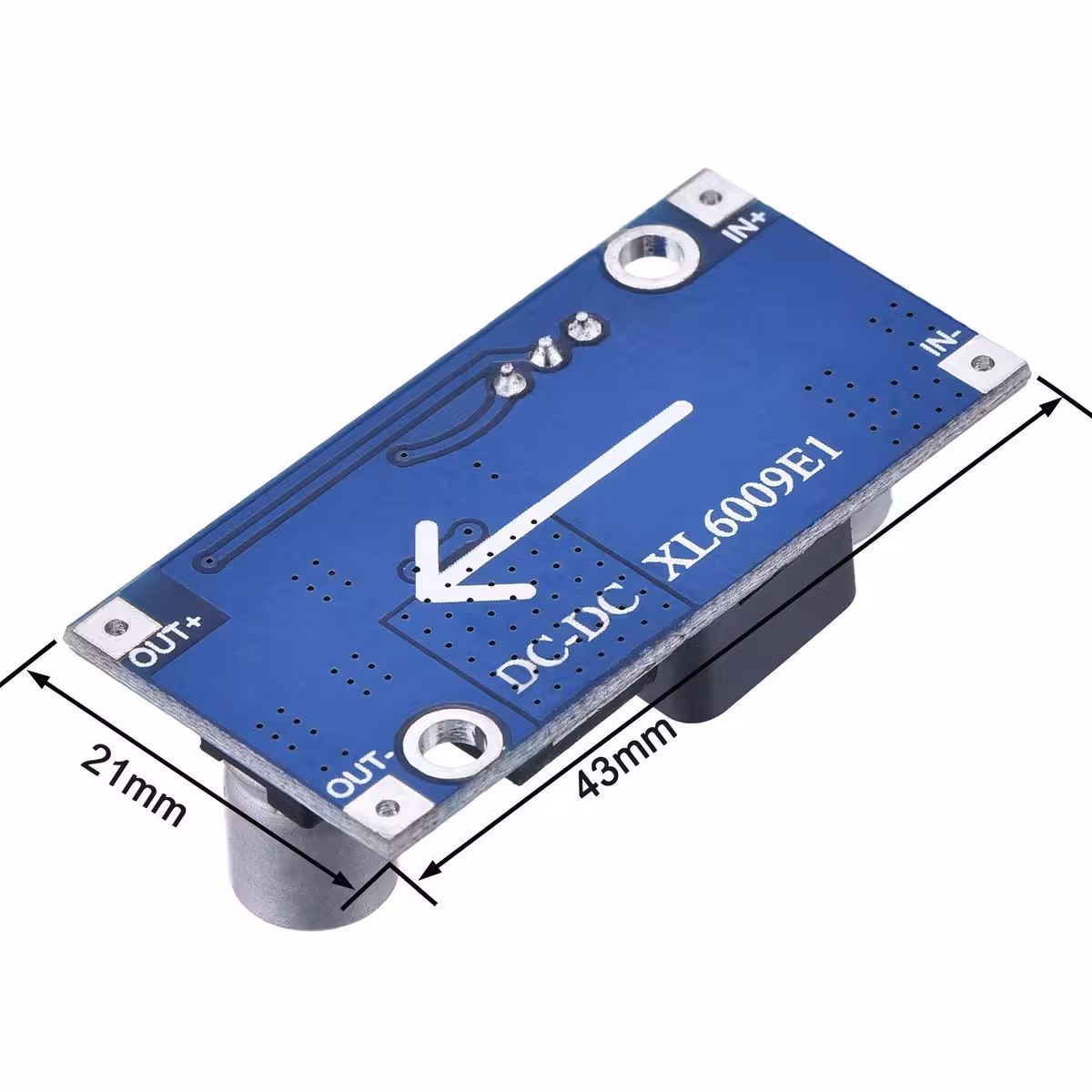

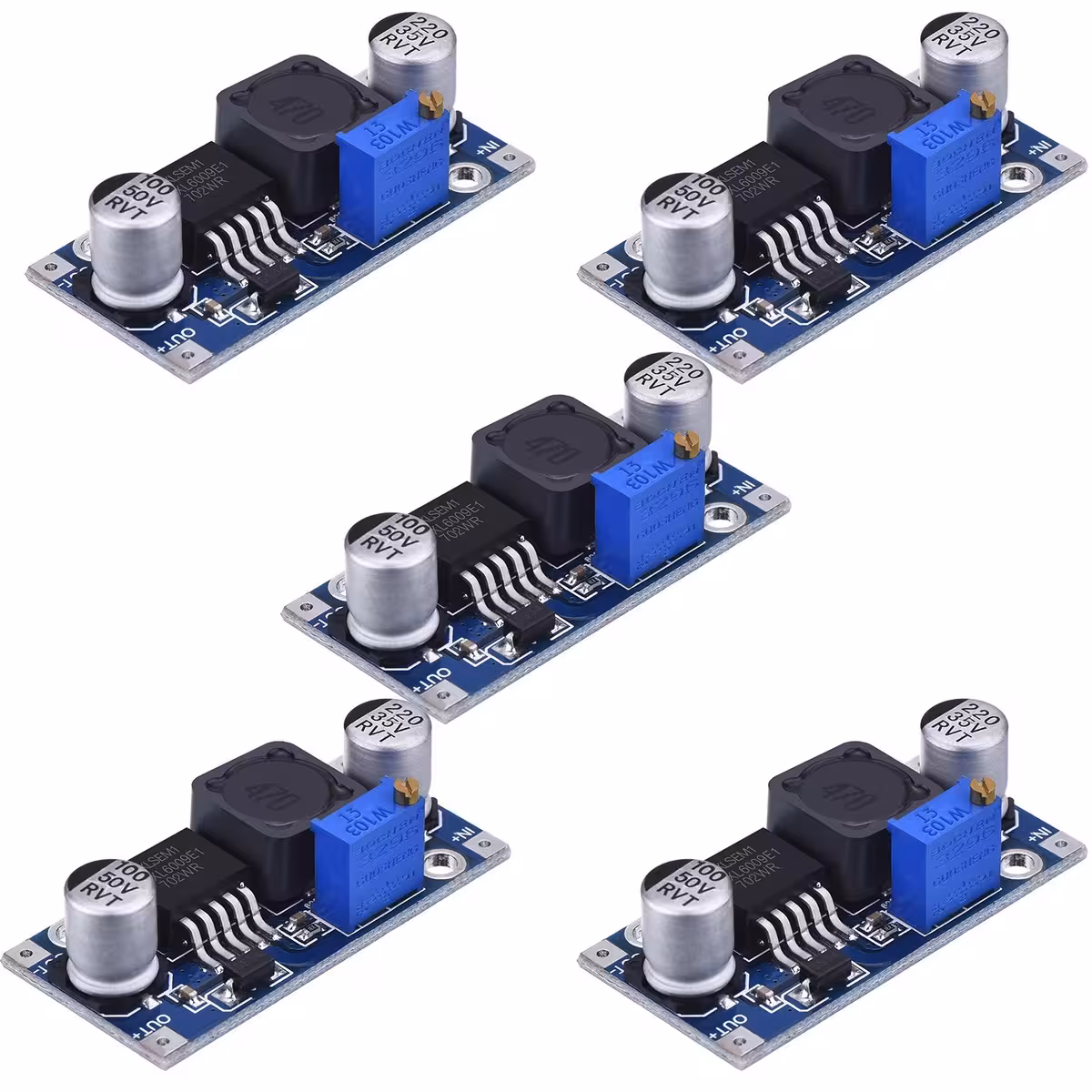

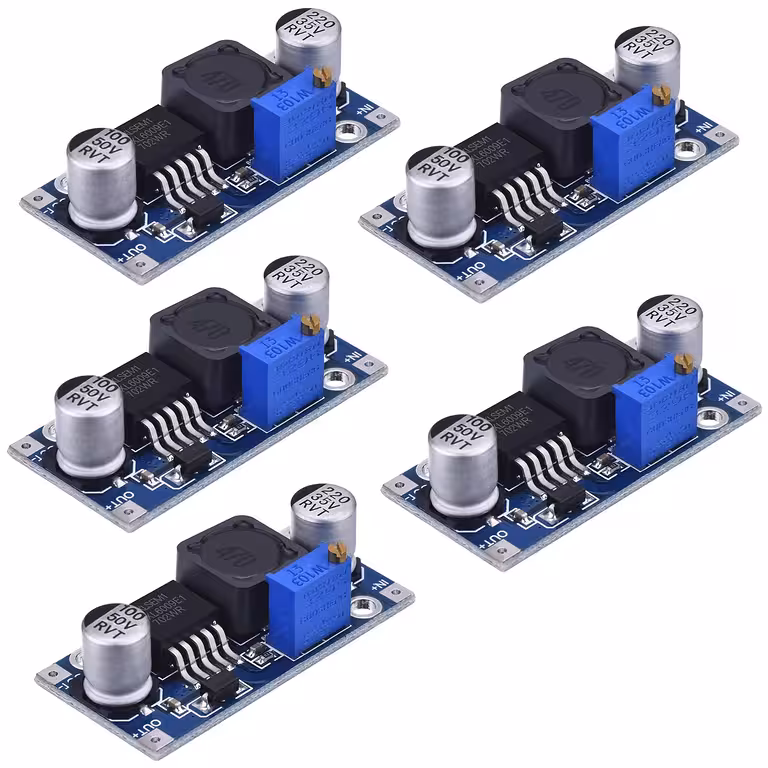

- 5 x Módulo Conversor DC-DC Boost XL6009 com potenciómetro multiturn ajustável
Perguntas Frequentes
Posso utilizar o módulo XL6009 para reduzir a tensão (step-down)?
Não. O XL6009 é exclusivamente um conversor boost (step-up) — a tensão de saída deve ser sempre superior à de entrada. Para reduzir a tensão, necessita de um módulo buck (step-down) específico.
Qual a diferença real face ao módulo LM2577?
O XL6009 fornece 4A face aos 3A do LM2577, opera a 400KHz em vez de ~52KHz e produz um ripple de saída significativamente menor. O resultado é mais potência, uma tensão mais estável e maior eficiência, mantendo um formato compacto.
É possível alimentar uma fita LED ou um motor DC com este módulo?
Sim. É excelente para fitas LED, motores DC de baixa potência, carregamento de baterias Li-Ion e placas de desenvolvimento (Arduino, ESP32, Raspberry Pi, etc.), desde que a potência total não exceda os 4A na saída.
É necessária refrigeração adicional?
Para cargas abaixo de 2A, funciona sem qualquer dissipador. Se trabalhar próximo do limite de 4A, recomenda-se a aplicação de um pequeno dissipador no circuito integrado ou a colocação do módulo numa zona com boa circulação de ar.
A tensão de saída mantém-se estável com a variação da carga?
Sim. A regulação de carga de ±0,5% garante que a tensão de saída não sofre flutuações visíveis, mesmo quando o consumo de corrente aumenta ou diminui subitamente — um fator crítico para circuitos sensíveis e microcontroladores.
