Centralina brushless 20A com display TF-100 – upgrade completo para trotinete ou bicicleta elétrica
A sua trotinete andaos solavancos, o ecrã antigo deixou de responder ou procura simplesmente mais potência? Uma centralina brushless de qualidade faz toda a diferença entre uma viagem frustrante e uma condução fluida. Este kit de 20A abrange tensões de 24V e 36V e motores entre 350W e 1000W — basicamente, qualquer configuração comum no mercado.

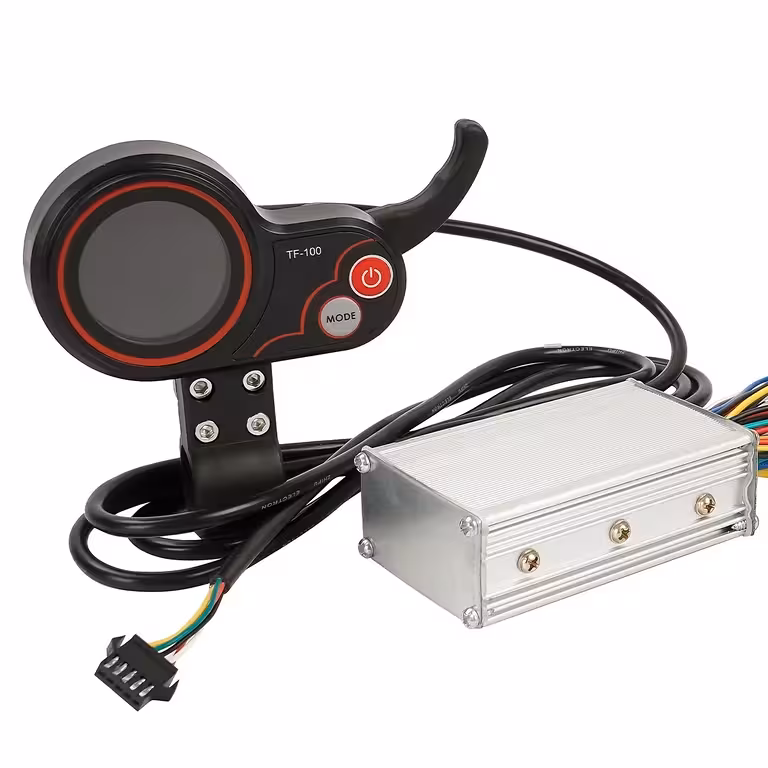

Nota: O pacote inclui a centralina e o display LCD TF-100. Verifique a compatibilidade dos conectores com o seu modelo de trotinete antes de efetuar a compra.
Porquê escolher este modelo? (Principais vantagens):
- Compatibilidade 24V / 36V — funciona com as baterias mais comuns sem necessitar de nenhuma modificação adicional
- Potência 350W–1000W — substitui diretamente a centralina original em praticamente qualquer trotinete ou bicicleta elétrica de uso urbano
- Autoaprendizagem (Self-learning) automática — deteta e corrige de forma autónoma o sentido de rotação do motor; elimina o risco de queimar componentes devido a uma ligação incorreta
- Display LCD TF-100 incluído — menu P-Settings com mais de 16 parâmetros configuráveis, desde o limite de corrente até ao cruise control, tudo num único ecrã nítido
- Travão E-ABS + Travão de nível baixo — travagem eletrónica gradual que diminui o desgaste das pastilhas e melhora o controlo em tráfego intenso
- Suporte PAS nativo — compatível com sistemas de assistência à pedalada, ideal para bicicletas elétricas com sensor de cadência
- Fecho elétrico integrado — função de bloqueio elétrico (electric door lock) para um nível extra de segurança contra arranques acidentais
Detalhes e Desempenho
A arquitetura brushless BLDC com suporte para sensores Hall (6 fios) garante um controlo suave do motor a qualquer regime de rotação — sem solavancos no arranque e sem sobreaquecimento a velocidade constante. O limite de corrente ajustável através do P14 (1–20A) permite-lhe personalizar a agressividade da aceleração de acordo com o peso do condutor ou com o tipo de terreno. A proteção contra tensão mínima (P15) evita a descarga excessiva da bateria, o que se traduz diretamente numa vida útil mais prolongada para o seu pack de acumuladores.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tensão compatível | 24V / 36V |
| Potência de motor suportada | 350W / 500W / 800W / 1000W |
| Corrente nominal | 20A |
| Tipo de motor | Brushless (BLDC) |
| Sensores Hall | Sim – 6 fios |
| Display incluído | LCD TF-100 |
| Travagem eletrónica | Travão E-ABS + Travão de nível baixo |
| Pedal Assist System (PAS) | Sim |
| Autoaprendizagem da rotação do motor | Sim – automático |
| Cruise Control | Sim (P17) |
| Luz frontal + Buzina | Controlo integrado na centralina |
| Fecho elétrico | Electric door lock – Sim |
| Protocolo de comunicação | Configurável (P20) |
| Compatibilidade do veículo | Trotinete elétrica / Bicicleta elétrica |
Instruções de Programação e Utilização
O display TF-100 possibilita uma configuração avançada diretamente a partir do guiador. Para aceder ao menu P-Settings, mantenha premidos em simultâneo os botões Power + Mode durante 2 a 3 segundos.
| Parâmetro | Descrição |
|---|---|
| P01 | Luminosidade do ecrã (1–3) |
| P02 | Unidades de medida: KM / MPH |
| P03 | Tensão do sistema (24V/36V) |
| P04 | Suspensão automática (Sleep) (0–60 min) |
| P06 | Diâmetro da roda |
| P07 | Número de ímanes do motor |
| P09 | Modo de arranque: instantâneo / pontapé (kick) |
| P10 | Modo de condução |
| P11 | Sensibilidade do travão eletrónico |
| P12 | Nível de aceleração (0–5) |
| P14 | Limite de corrente (1–20A) |
| P15 | Proteção contra tensão mínima da bateria |
| P17 | Cruise control |
| P18 | Calibragem da velocidade |
| P19 | Modo de mudanças de velocidade |
| P20 | Protocolo de comunicação |
Para efetuar a ligação física da centralina, siga os passos indicados abaixo:
- Ligue os fios de fase respeitando o código de cores (cores idênticas entre a centralina e o motor)
- Ligue a bateria: vermelho = (+), preto = (–)
- Ligue o acelerador (throttle) e o fecho elétrico
- Ligue os fios Hall caso o motor esteja equipado com sensores Hall
- Una os fios de autoaprendizagem para detetar automaticamente o sentido de rotação:
- Se a roda rodar na direção correta → desligue os fios de autoaprendizagem
- Se a roda andar para trás → mantenha os fios ligados até que o sentido seja invertido automaticamente
- Ligue as funções opcionais (luz frontal, buzina, travão, PAS) conforme necessário
Conteúdo da Embalagem

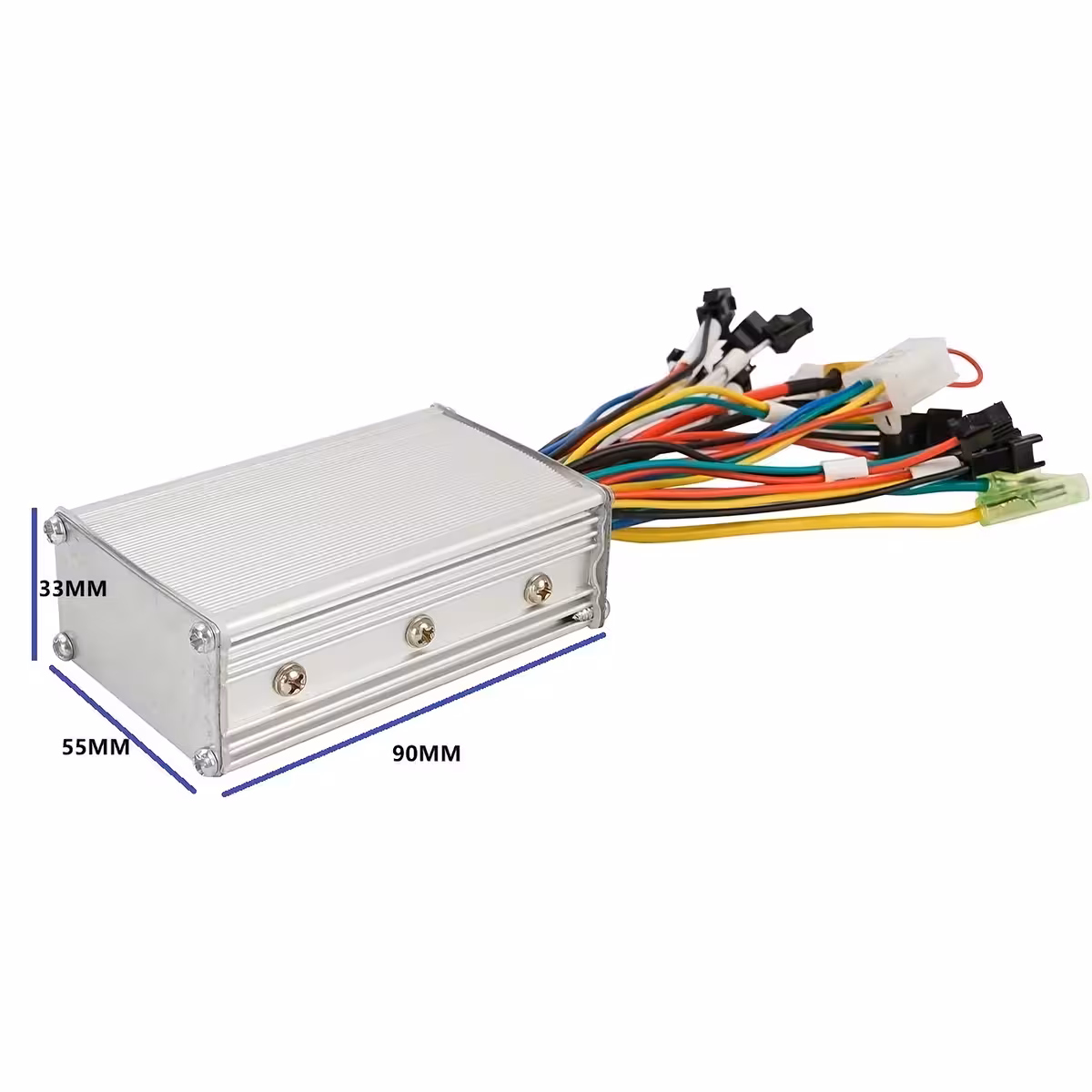

- 1x Centralina brushless 20A (24V / 36V)
- 1x Display LCD TF-100
Perguntas Frequentes
Funciona com o meu motor de 500W / 36V?
Sim. A centralina suporta motores brushless entre 350W e 1000W, para tensões de 24V e 36V. Verifique também a compatibilidade dos conectores físicos com o seu modelo antes de realizar a montagem.
O que acontece se ligar os fios de fase incorretamente?
A função de autoaprendizagem deteta automaticamente o sentido de rotação. Se o motor arrancar ao contrário, siga o procedimento de autoaprendizagem descrito acima — sem qualquer risco de danificar os componentes.
O display TF-100 vem incluído ou tem de ser encomendado à parte?
Está incluído no pacote. Recebe a centralina e o display LCD TF-100 em conjunto, prontos a instalar.
Posso instalá-lo também numa bicicleta elétrica e não apenas numa trotinete?
Sim. Funciona em qualquer bicicleta elétrica equipada com motor brushless BLDC dentro da gama de potência compatível. O suporte PAS nativo torna-o igualmente adequado para bicicletas com sensor de cadência.
Como configuro a tensão da minha bateria no TF-100?
Aceda ao menu P-Settings (mantenha premidos Power + Mode durante 2 a 3 segundos) e altere o parâmetro P03 para o valor correspondente à sua bateria: 24V ou 36V.
