BMS 16S 60V 30A – proteção total para a bateria da sua trotineta elétrica
A bateria de uma trotineta elétrica não avaria subitamente. Degrada-se gradualmente — célula a célula — devido a desequilíbrios de tensão, sobrecargas repetidas ou curtos-circuitos não protegidos. O módulo BMS 16S 60V 30A interrompe precisamente estes processos, antes que se tornem um problema grave.
Nota: A placa funciona em configuração de porta comum (common port) — o carregamento e a descarga são realizados através dos mesmos terminais (B+ e P-). Compatível exclusivamente com packs de 16 células Li-ion ligadas em série.
Por que escolher este modelo? (Vantagens principais):
- Proteção 4-em-1 simultânea — monitoriza em tempo real a sobrecarga, a descarga excessiva, a sobrecorrente e o curto-circuito, sem necessidade de intervenção manual.

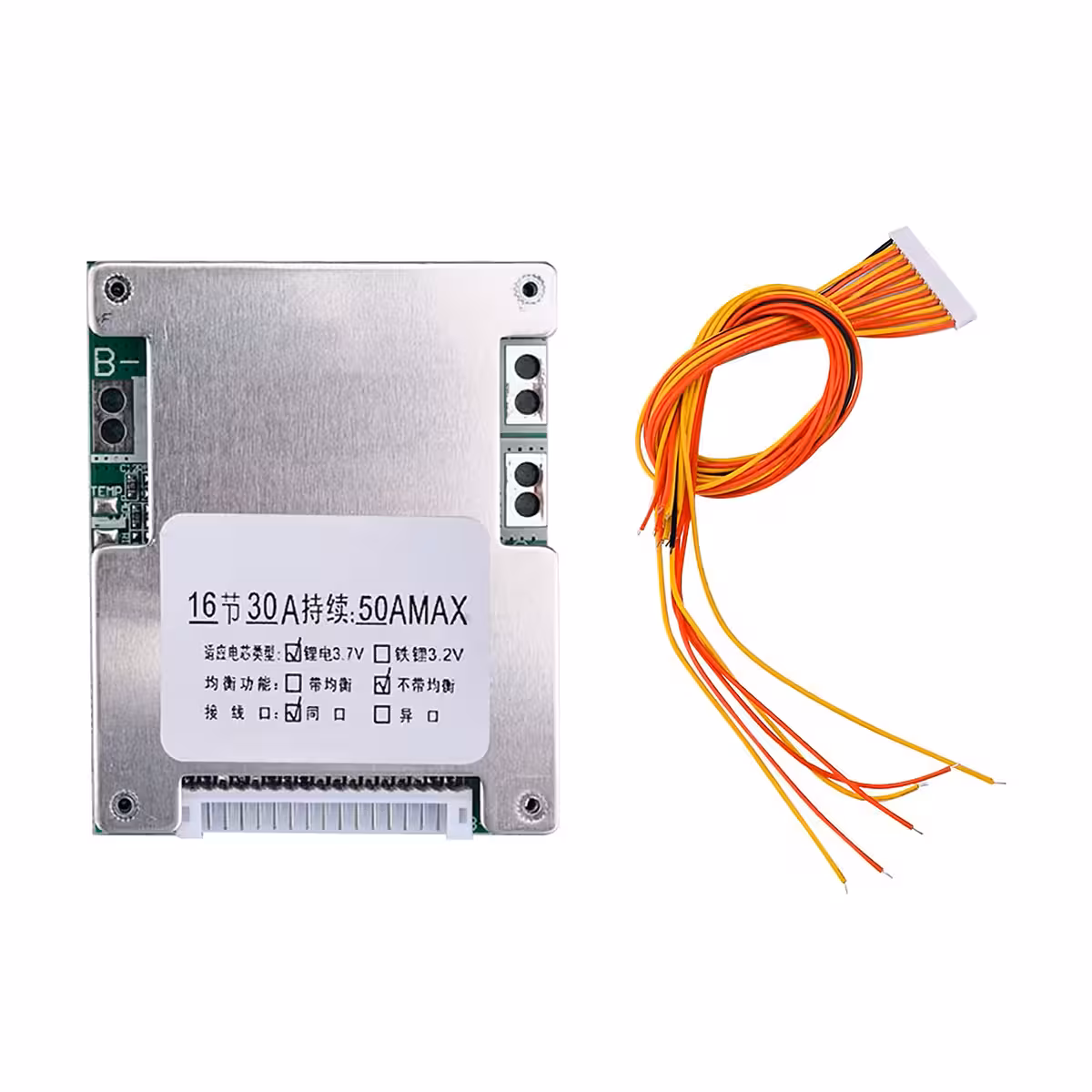

- Balanceamento passivo das 16 células — equaliza a tensão durante cada carregamento, evitando o desgaste desigual que reduz a autonomia em 20–30% ao longo do tempo.

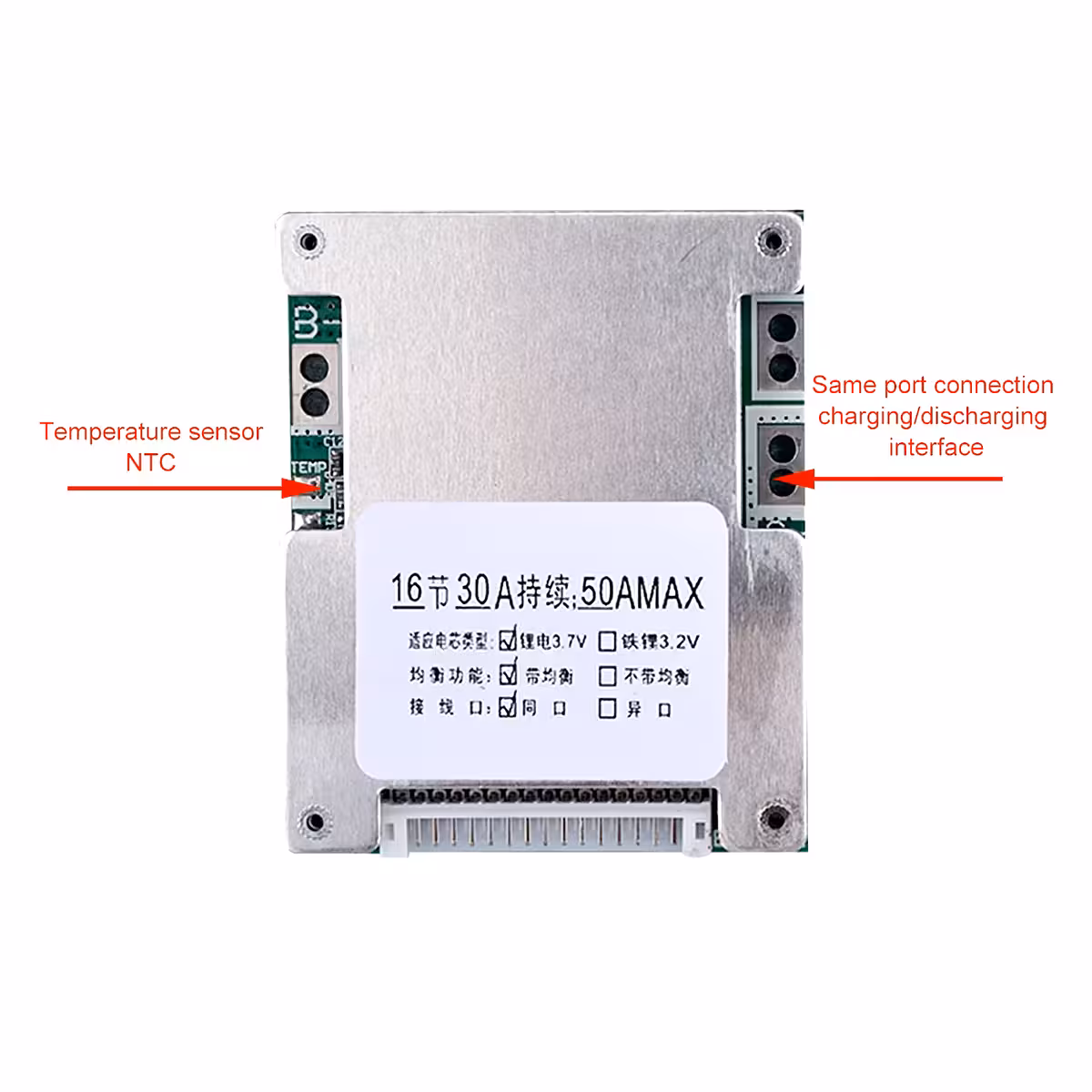

- Sensor térmico integrado — interrompe automaticamente o circuito em caso de sobreaquecimento e reativa-o após o arrefecimento, sem qualquer ação da sua parte.
- 30A contínuos, 50A de pico — suporta sem problemas motores de trotineta ou e-bike até 2500W, incluindo arranques bruscos ou subidas.
- Porta comum que simplifica a cablagem — um único par de terminais para carga e descarga, ideal para veículos sem porta de carregamento dedicada.
- Compatível com as químicas Li-ion mais comuns — funciona com células ternárias, LiMn e LiCoO2 de 3.7V nominal, sem necessidade de modificações.
Detalhes e Desempenho

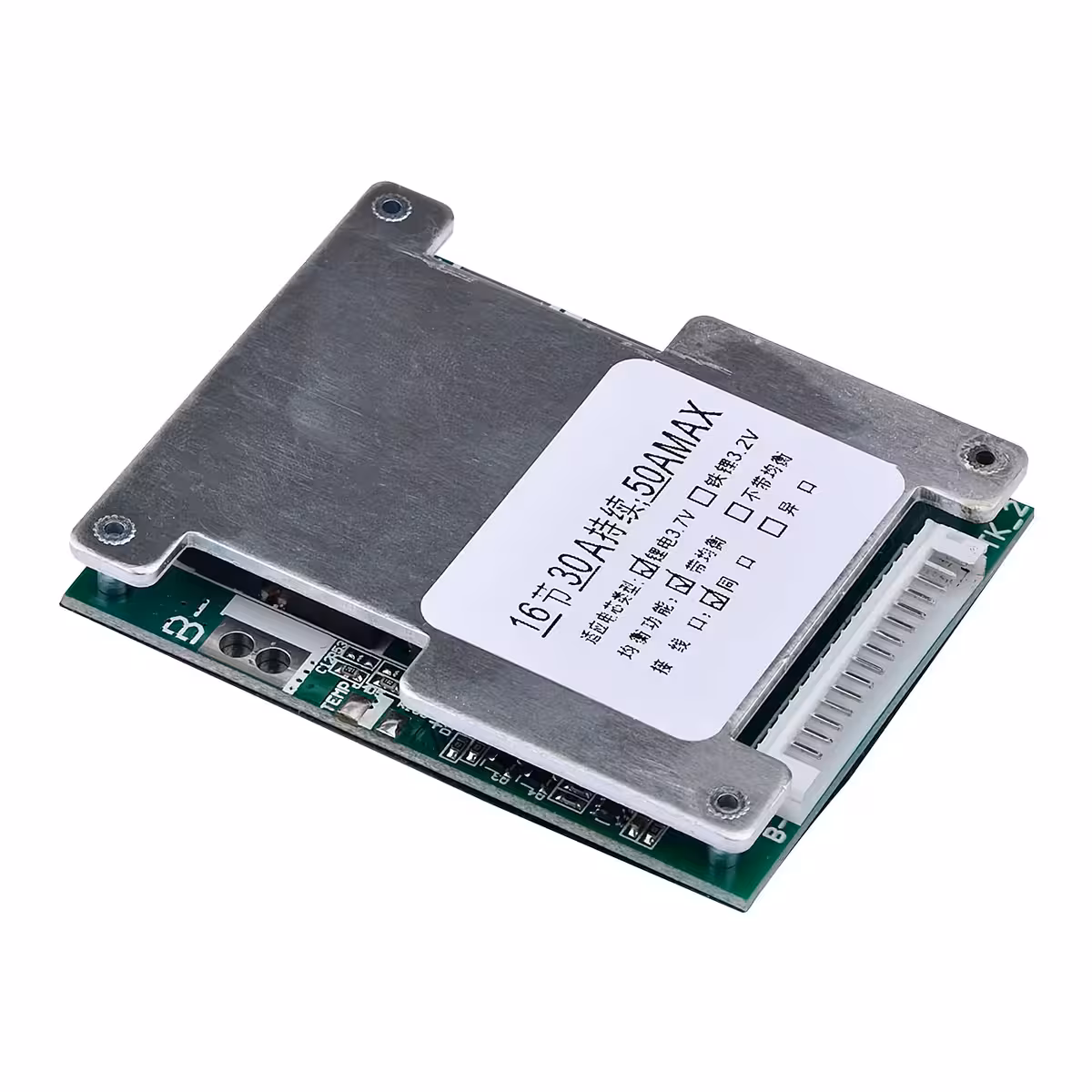

Na base do módulo encontra-se um circuito de proteção multinível com MOSFETs de potência, dimensionados para gerir uma corrente contínua de 30A e picos curtos de 50A sem sobreaquecimento. O limiar de corte por sobrecarga é de 4.25V/célula, e a proteção contra descarga profunda intervém aos 2.6V/célula — valores calibrados para maximizar o número de ciclos úteis. A função de balanceamento passivo redistribui a energia entre as células na fase de carga, corrigindo desequilíbrios antes que se tornem irreversíveis.
| Parâmetro | Valor / Detalhe |
|---|---|
| Modelo | BMS 16S 60V 30A (porta comum) |
| Configuração | 16 células Li-ion em série |
| Tensão nominal | 60V (até 2500W) |
| Corrente contínua de descarga | 30A |
| Corrente de pico de descarga | 50A |
| Corrente máxima de carga | 30A |
| Proteção de sobrecarga | 4.25V / célula |
| Proteção de descarga profunda | 2.6V / célula |
| Proteção térmica | Sim, sensor incluído |
| Balanceamento de células | Sim, passivo |
| Compatibilidade química | Li-ion ternárias, LiMn, LiCoO2 (3.7V nominal) |
| Tipo de porta | Porta comum (carga + descarga via B+ e P-) |

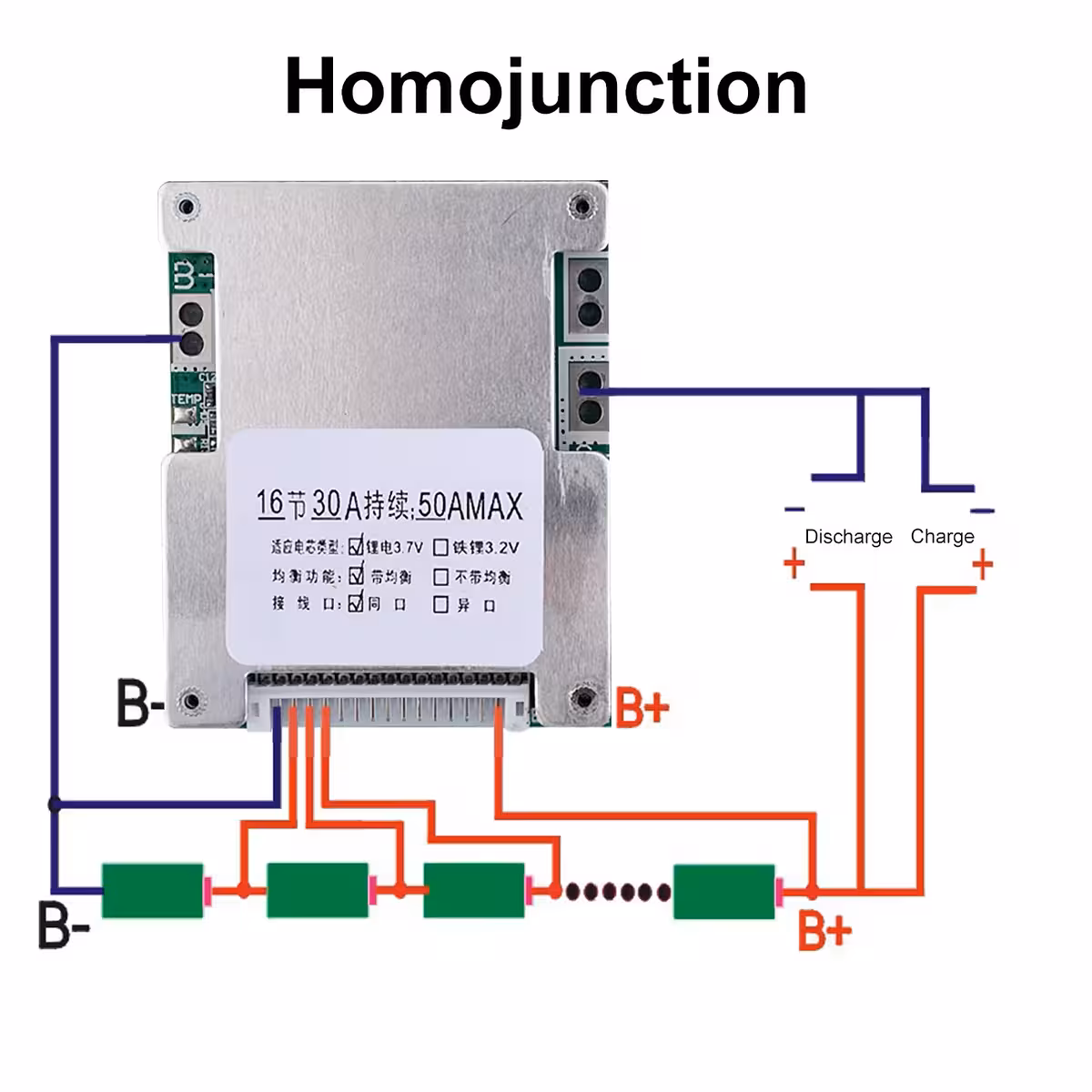

Instruções de Instalação e Utilização
- Ligue os fios de monitorização (balanceamento) a cada uma das 16 células Li-ion, respeitando a ordem do esquema incluído.
- Solde o terminal B- ao polo negativo do pack de baterias.
- Ligue o conector da cablagem de balanceamento à placa BMS.
- Ligue o B+ ao polo positivo da bateria e o P- à porta comum de carga/descarga.
- Verifique a tensão de saída com um multímetro antes da primeira utilização.
- Ligue o carregador e monitorize os primeiros 2–3 ciclos completos para permitir o balanceamento inicial das células.

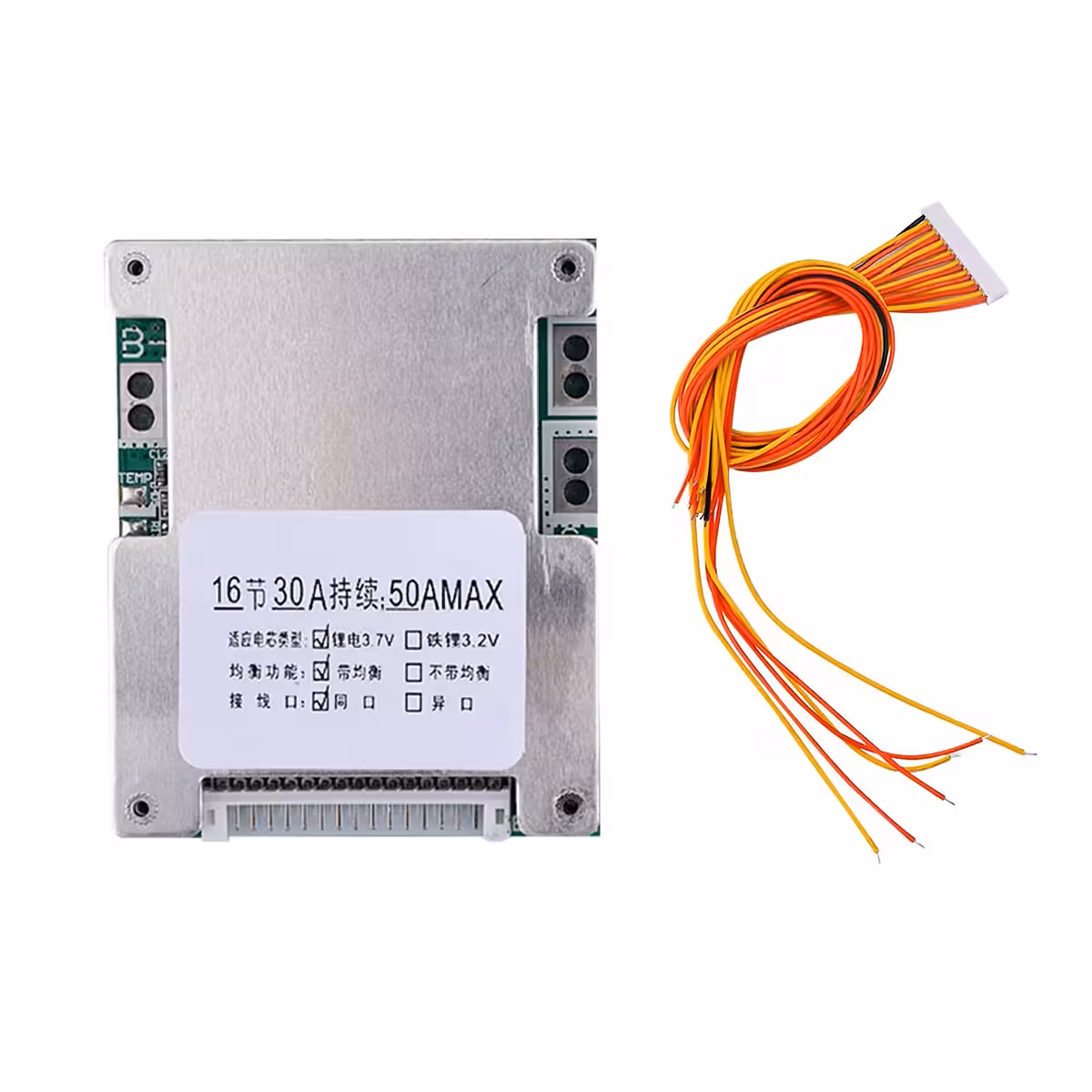

Conteúdo da Embalagem
- 1 x Placa BMS 16S 60V 30A com porta comum
- 1 x Cablagem de balanceamento para 16 células
- 1 x Sensor de temperatura integrado
Perguntas Frequentes
Posso usar este BMS para uma bateria de 13S ou 20S?
Não. O módulo foi concebido exclusivamente para packs com 16 células Li-ion em série (16S). A utilização com outro número de células arrisca danificar tanto a placa como a bateria.
O que significa porta comum?
Significa que pode utilizar os mesmos terminais para carregar a bateria e para alimentar o motor, simplificando significativamente a instalação.
É compatível com LiFePO4?
Não, este modelo está configurado estritamente para células Li-ion de 3.7V nominal.
