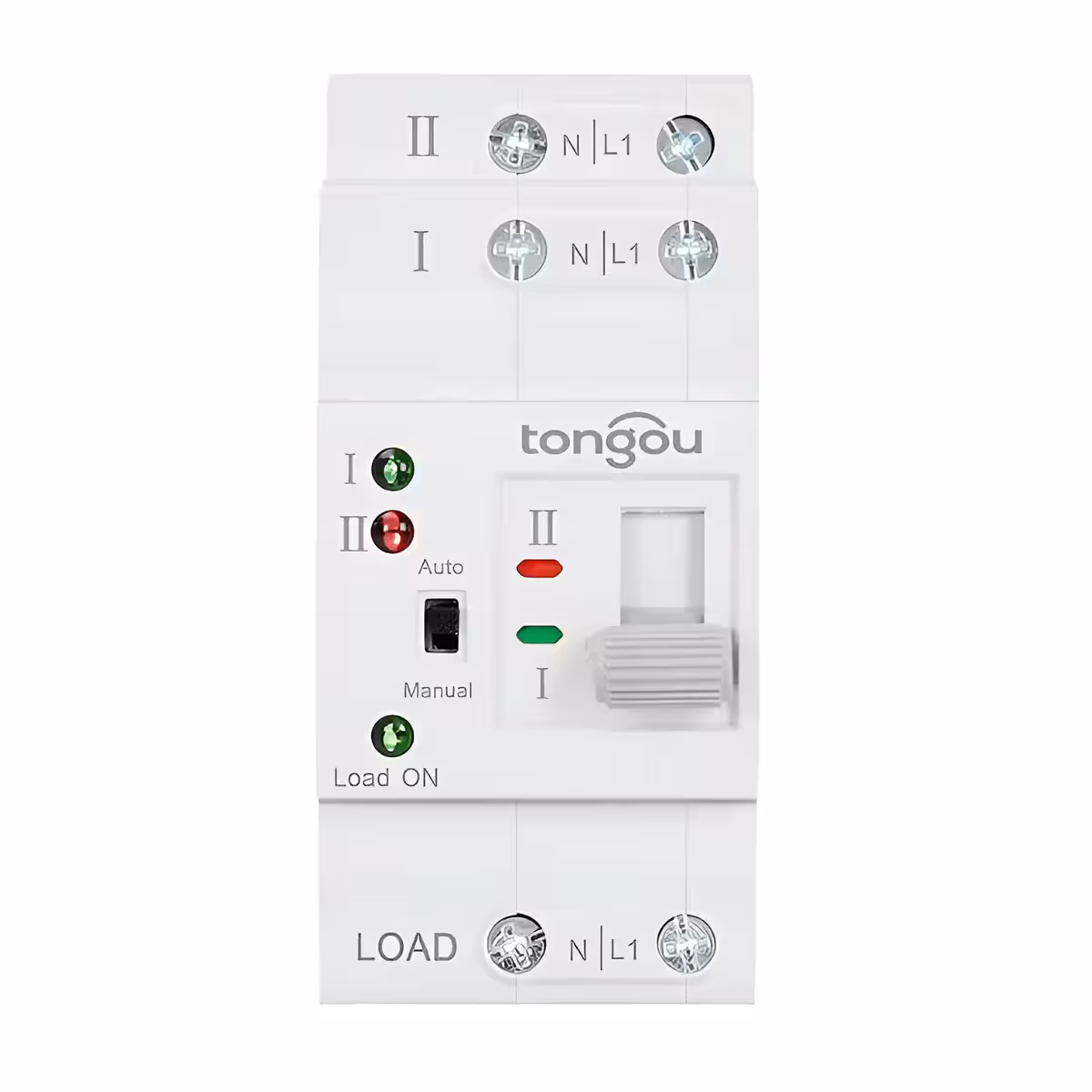

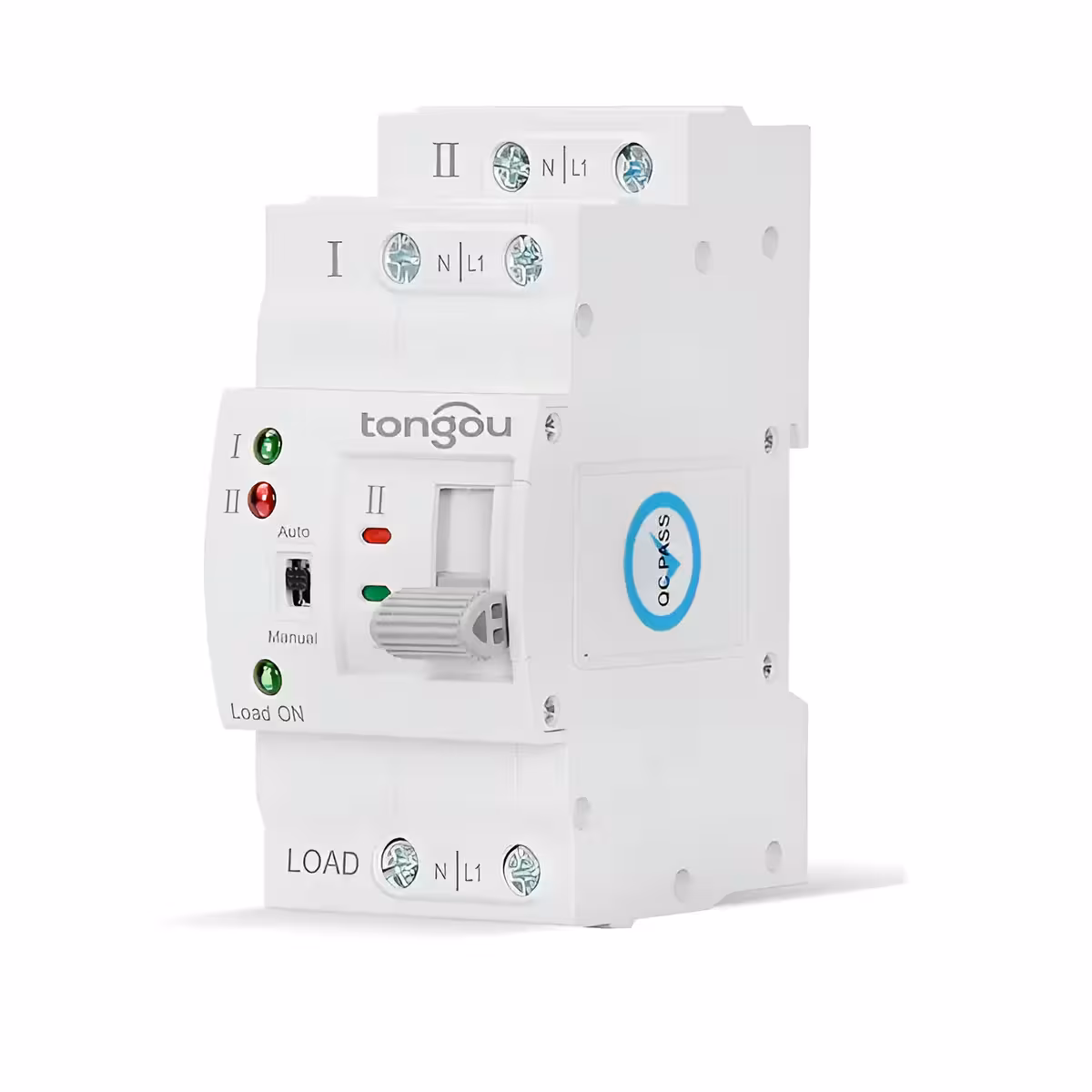

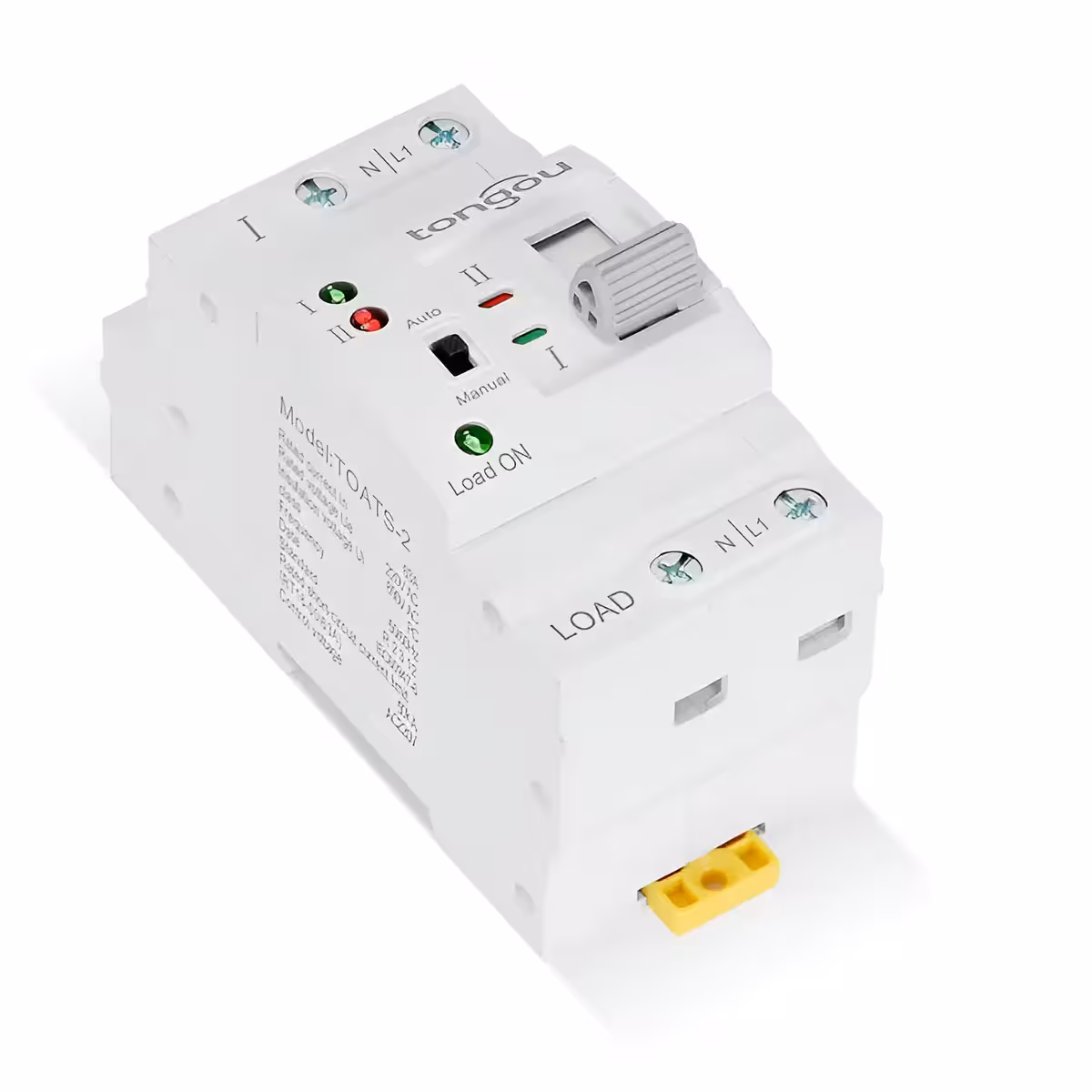

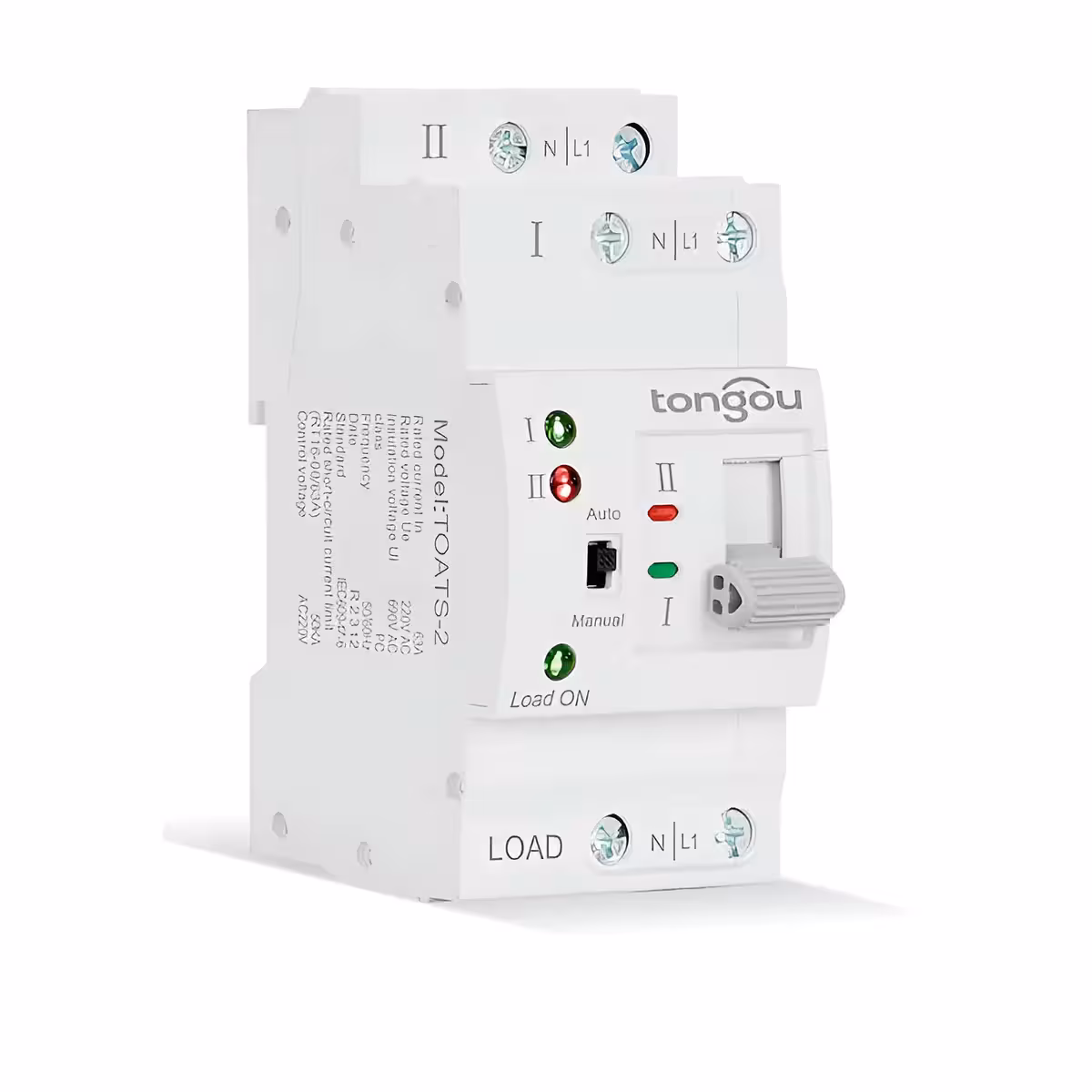

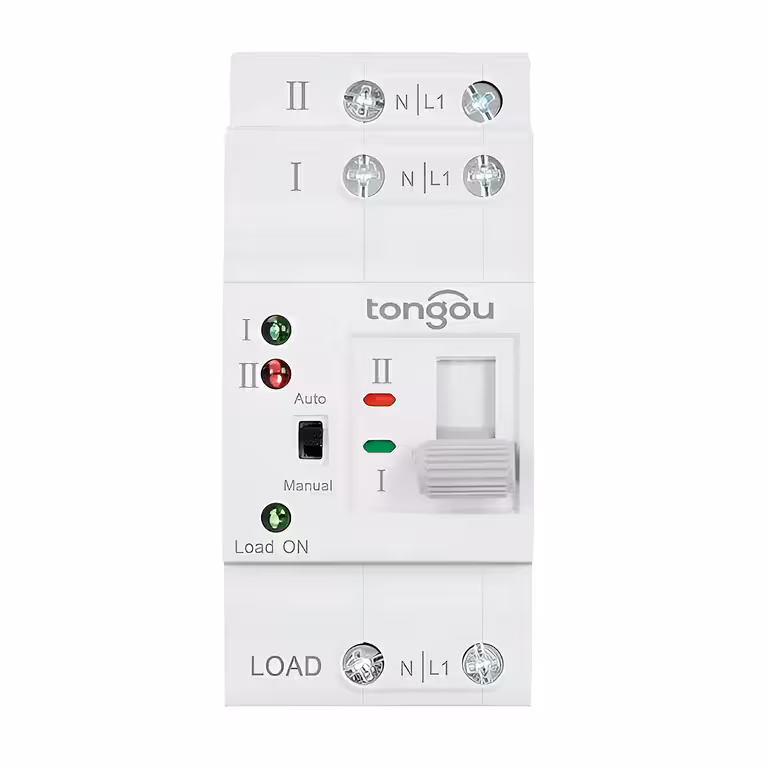

Comutador automático de transferência ATS 63A – energia ininterrupta, independentemente do estado da rede
Uma falha de energia pode ser um problema grave: o frigorífico desliga-se, o servidor vai abaixo, o sistema de alarme deixa de funcionar. Se possui um gerador ou um sistema fotovoltaico, mas não tem um comutador automático de transferência (ATS), o seu investimento em energia de reserva torna-se inútil nos momentos críticos. O ATS de 63A comuta a alimentação em menos de 50 milissegundos — mais rápido do que um piscar de olhos.
Nota: O ATS comuta automaticamente a fonte de alimentação, mas não efetua o arranque do gerador. Certifique-se de que o seu gerador possui função de arranque automático ou que se encontra ligado antes da comutação.
Por que escolher este modelo? (Principais vantagens):
- Comutação em menos de 50 ms — transição quase impercetível, sem impacto em equipamentos sensíveis: NAS, caldeiras, aparelhos médicos e eletrónica doméstica.
- Compatível com três fontes — funciona com a rede elétrica pública de 230V, geradores a diesel/gasolina e inversores fotovoltaicos (off-grid ou híbridos com saída AC).
- Proteção automática de tensão — monitorização contínua; intervém perante qualquer desvio fora do intervalo de 85–110% da tensão nominal, protegendo os seus aparelhos.
- Modo automático e manual — modo AUTO para funcionamento sem supervisão; modo MAN para manutenção ou testes, mantendo as proteções ativas.
- Montagem em calha DIN em 30 minutos — design compacto, adaptável a qualquer quadro elétrico standard sem necessidade de modificações complexas.
- Ideal para locais sem presença permanente — casas de férias, armazéns, parques fotovoltaicos ou instalações industriais remotas: comuta e recupera automaticamente.
Detalhes e Desempenho
A lógica eletrónica integrada neste ATS 63A monitoriza permanentemente a tensão da fonte principal. Assim que deteta uma queda abaixo de 85% de 230V ou uma falha total, o relé de transferência ativa a fonte secundária em menos de 50 milissegundos. Quando a rede elétrica é restabelecida e a tensão estabiliza nos parâmetros normais, o retorno automático ocorre sem qualquer intervenção da sua parte.
A corrente nominal de 63A é suficiente para suportar a carga de uma habitação completa, um escritório equipado ou uma pequena instalação industrial. A compatibilidade com frequências de 50 Hz e 60 Hz permite a sua utilização em diversos contextos sem necessidade de ajustes de configuração.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tensão nominal | 230V AC |
| Frequência | 50 – 60 Hz |
| Corrente nominal | 63A |
| Tempo de comutação | < 50 ms |
| Intervalo de operação estável | 85% – 110% da tensão nominal |
| Proteções integradas | Subtensão, sobretensão |
| Fontes compatíveis | Rede elétrica, gerador, sistema fotovoltaico |
| Modo de operação | Automático / Manual |
| Tipo de montagem | Calha DIN (quadro elétrico) |
| Aplicações típicas | Residencial, comercial, industrial, médico, IT |
Instruções de Instalação e Utilização

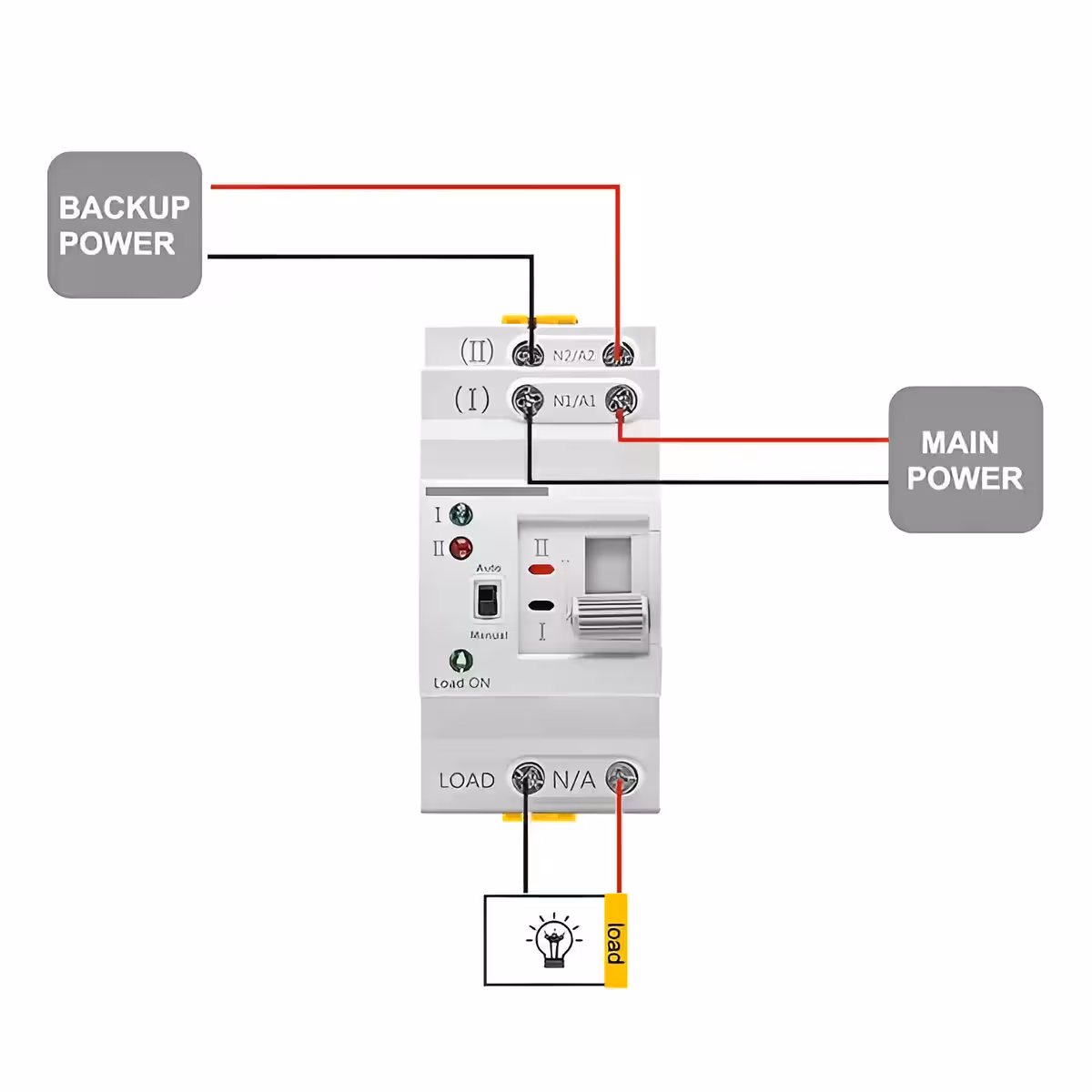

- Monte o dispositivo na calha DIN do quadro elétrico, respeitando as normas de instalação elétrica em vigor.
- Ligue a fonte principal (rede elétrica 230V) à entrada L1 do ATS, seguindo o esquema técnico fornecido.
- Ligue a fonte secundária (gerador ou saída do inversor fotovoltaico) à entrada L2 do dispositivo.
- Ligue a carga (circuitos a alimentar) à saída do ATS.
- Selecione o modo de operação: posição AUTO para comutação automática ou posição MAN para controlo manual.
- Verifique a tensão de operação e certifique-se de que a fonte secundária está ativa e disponível antes de realizar testes.
- Teste o funcionamento simulando uma falha de tensão na fonte principal para confirmar a comutação automática para a fonte de reserva.
Conteúdo da Embalagem
- 1x ATS Comutador Automático de Transferência 63A 230V
Perguntas Frequentes
O ATS liga automaticamente o gerador quando a luz vai abaixo?
Não. O dispositivo comuta a fonte de alimentação, mas não possui função de arranque do gerador. O gerador deve estar previamente ligado ou possuir o seu próprio sistema de arranque automático conectado separadamente.
Posso utilizar um inversor fotovoltaico off-grid como fonte secundária?
Sim. Qualquer fonte que forneça 230V AC a 50–60 Hz funciona como fonte secundária, incluindo inversores fotovoltaicos off-grid ou híbridos com saída AC.
É obrigatória a instalação por um eletricista certificado?
Sim. A instalação no quadro elétrico deve ser realizada por um técnico eletricista qualificado, de acordo com as normas técnicas de segurança em vigor.
Os meus equipamentos eletrónicos sentirão a interrupção na comutação?
Na grande maioria dos casos, não. A comutação em menos de 50 ms é transparente para computadores, caldeiras e eletrodomésticos. Para servidores de produção ou equipamentos ultra-sensíveis, recomenda-se a utilização complementar de um UPS.
Posso comutar manualmente entre fontes sem desativar as proteções?
Sim. O modo manual permite ao operador selecionar a fonte ativa — útil para manutenção ou testes — sem interromper a monitorização de tensão.
