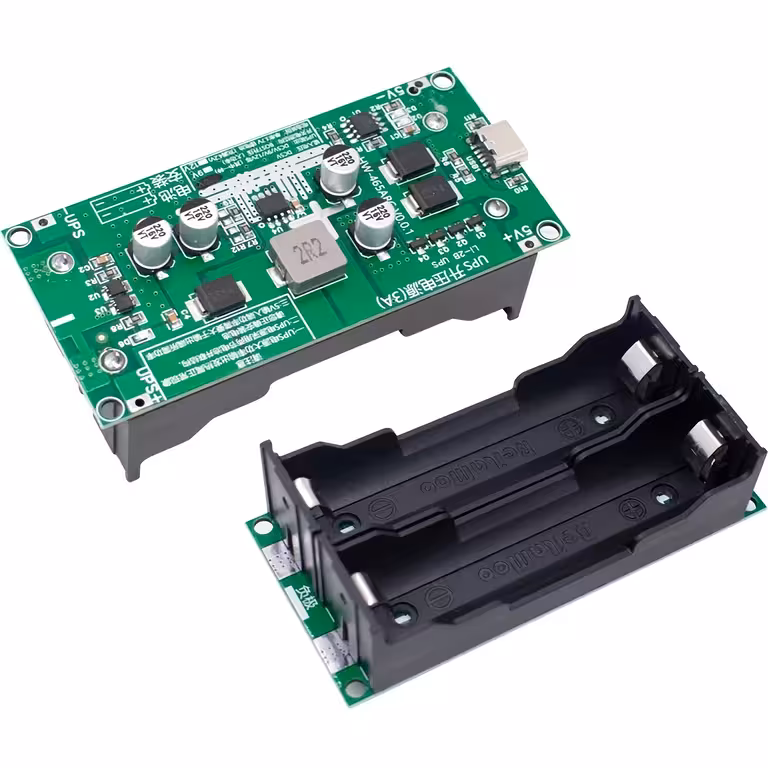

Módulo UPS Mini 5V/12V – Alimentação ininterrupta para projetos IoT e equipamentos críticos
Já alguma vez o seu Raspberry Pi ou router reiniciou no momento menos oportuno? Um micro-UPS DC é a solução ideal. Este módulo UPS Mini garante uma comutação instantânea para a bateria — zero atraso, zero reinícios — independentemente de estar a alimentar um mini-PC, um ESP32 ou uma câmara IP de 12V.
Nota: As baterias 18650 não estão incluídas. Utilize uma fonte de alimentação de 5V com, pelo menos, 2A. Não ligue a bateria com a polaridade invertida, pois existe risco de danos irreversíveis.
Por que escolher este modelo? (Principais vantagens):
- Comutação sem atraso (zero-delay) — a transição para a bateria é instantânea, garantindo que o equipamento não detete qualquer falha de energia nem reinicie.
- Duas versões disponíveis — 5V/3A para Raspberry Pi, Arduino, ESP32 e módulos IoT; 12V/1.2A para routers, câmaras IP e controladores industriais.
- Suporta 1 ou 2 baterias 18650 em paralelo — com duas células, a autonomia é duplicada em comparação com uma única célula.
- Entrada Type-C até 3A — corrente superior ao MicroUSB, permitindo um carregamento mais rápido e um funcionamento estável sob cargas elevadas.
- Eficiência de conversão até 96% — potência nominal de 15W, com picos de 20W e perdas de energia mínimas.
- Proteções completas para Li-Ion — proteção integrada contra descarga excessiva, sobrecarga, curto-circuito e sobreaquecimento.
- Pads de soldadura 5V+/5V- — ideal para integração direta em PCBs personalizados, sem necessidade de conectores externos.
- Formato compacto: 88 × 41 × 22 mm — fácil de integrar em qualquer caixa de projeto, calha DIN ou rack DIY.
Detalhes e Desempenho
Este módulo funciona como um UPS DC contínuo: enquanto a fonte externa estiver ligada, o dispositivo é alimentado e a bateria é carregada simultaneamente a 4.2V (tensão padrão para células Li-Ion 18650). Em caso de falha na entrada de energia, a comutação para a bateria ocorre sem qualquer interrupção percetível, protegendo o seu equipamento.
A versão 5V/3A está otimizada para Raspberry Pi, ESP32, Arduino e qualquer módulo IoT de 5V. A versão 12V/1.2A é perfeita para routers, câmaras IP e controladores que exigem uma tensão estável de 12V. Ambas as variantes permitem a entrada via conector Type-C ou diretamente através de pads de soldadura, oferecendo máxima flexibilidade.
Atenção: em cargas próximas da potência máxima, o módulo pode aquecer — assegure uma ventilação adequada dentro da caixa.
| Parâmetro | UPS Mini 5V | UPS Mini 12V |
|---|---|---|
| Tensão de saída | 5V DC | 12V DC |
| Corrente máx. de saída | 3A | 1.2A |
| Potência nominal | 15W | 15W |
| Potência de pico | 20W | 18–20W |
| Eficiência | até 96% | |
| Entrada de alimentação | Type-C / pads 5V+ 5V- | |
| Corrente máx. de entrada | 3A | |
| Baterias compatíveis | Li-Ion 18650 – 1 ou 2 unidades em paralelo | |
| Tensão de carga | 4.2V | |
| Tipo de comutação | Instantânea / Zero delay | |
| Proteções ativas | Curto-circuito, descarga, sobrecarga, temperatura | |
| Indicador LED | Vermelho = a carregar / Verde = carga completa | |
| Consumo em vazio | ≈ 25mA | |
| Dimensões | 88 × 41 × 22 mm | |
Conteúdo da Embalagem
- 1x Módulo UPS Mini DC-DC (versão selecionada: 5V/3A ou 12V/1.2A)
Perguntas Frequentes
Que versão devo escolher: 5V ou 12V?
Se pretende alimentar um Raspberry Pi, Arduino, ESP32 ou módulos IoT, escolha a versão de 5V/3A. Se o seu equipamento for um router, câmara IP ou controlador industrial, escolha a versão de 12V/1.2A.
Quantas baterias 18650 são necessárias?
O módulo funciona com 1 ou 2 células 18650 em paralelo. Com duas células, a autonomia da bateria é aproximadamente o dobro. As baterias não estão incluídas e devem ser adquiridas separadamente.
O equipamento reinicia quando a luz falha?
Não. A comutação é do tipo zero delay — a transição entre a fonte externa e a bateria é instantânea, sem qualquer interrupção que o equipamento possa detetar.
Que fonte de alimentação é necessária?
Recomendamos uma fonte de 5V com pelo menos 2A ligada via Type-C. Se utilizar 2 baterias a carregar simultaneamente com uma carga elevada, aconselhamos uma fonte de 5V/3A.
Posso integrar o módulo diretamente num PCB?
Sim. Além da porta Type-C, o módulo dispõe de pads de soldadura 5V+ e 5V-, permitindo a integração direta em circuitos próprios sem necessidade de conectores externos.
