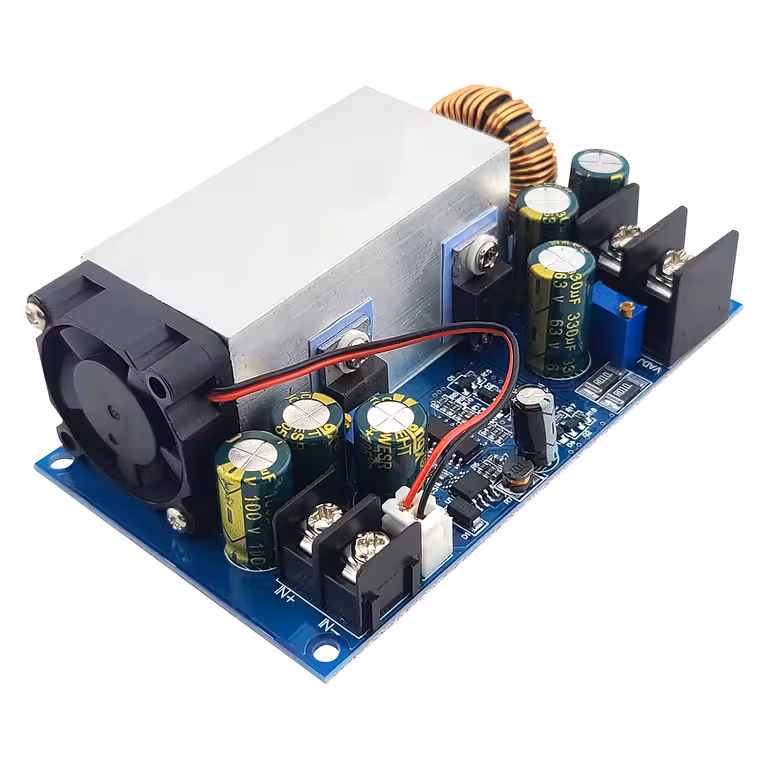

Conversor DC-DC Step-Down 600W 25A – ajuste preciso CV/CC para alimentação e carregamento de baterias
Precisa de reduzir uma tensão DC sem desperdiçar energia em calor e sem ter de adquirir dois módulos separados? O conversor DC-DC step-down de 600W e 25A faz exatamente isso — controla a tensão e a corrente de forma independente num único dispositivo compacto, com uma eficiência que pode atingir os 95%.
Nota: O módulo funciona exclusivamente em regime step-down (redutor de tensão). A tensão de saída deve ser sempre inferior à tensão de entrada. Não inclui proteção contra polaridade inversa.
Por que escolher este modelo? (Vantagens principais):
- Regulação dupla CV/CC — controle a tensão e a corrente de forma independente num único módulo, eliminando a necessidade de um limitador de corrente externo.
- Eficiência até 95% — perdas de energia mínimas (inferiores a 5%), permitindo um funcionamento prolongado sem sobreaquecimento em cargas moderadas.
- Entrada ampla 12–75V — compatível com painéis solares, retificadores, baterias de automóvel ou fontes de laboratório, sem necessidade de adaptadores adicionais.
- Saída ajustável 2.5–60V / 1–25A — ideal para diversas aplicações, desde a alimentação de módulos Arduino até ao carregamento de baterias de 48V ou controlo de pequenos motores.
- Potenciómetros multiturn — o ajuste de várias voltas oferece uma precisão superior em comparação com os modelos de uma única volta, onde pequenos movimentos alteram drasticamente os valores.
- Indicador LED azul — confirmação visual imediata de que a saída está ativa, sem necessidade de recorrer ao multímetro.
- Frequência de comutação de 80 kHz — menor ondulação (ripple) na saída, componentes de filtragem mais compactos e um sinal mais limpo para cargas sensíveis.
Detalhes e Desempenho
A topologia buck (step-down) com comutação a 80 kHz garante um excelente equilíbrio entre eficiência e qualidade da tensão de saída, mantendo a ondulação reduzida mesmo sob correntes elevadas. A potência de pico é de 600W, contudo, para uma utilização contínua, recomendamos a limitação a 500W, especialmente se não utilizar arrefecimento ativo. O ajuste é realizado através de dois potenciómetros multiturn — VIADJ para a tensão e IADJ para a corrente — permitindo regulações precisas e suaves. A proteção contra curto-circuitos é assegurada por limitação automática em modo CC, sem desligar o módulo completamente. Atenção: para cargas indutivas (motores, bobinas, relés), é obrigatória a instalação de um díodo Schottky anti-retorno na saída.
| Parâmetro | Valor / Detalhe |
|---|---|
| Potência máxima | 600W (500W recomendado em contínuo) |
| Corrente de saída | 1–25A ajustável |
| Tensão de entrada | 12–75V DC |
| Tensão de saída | 2.5–60V DC (exclusivamente step-down) |
| Modos de funcionamento | CV (tensão constante) / CC (corrente constante) |
| Eficiência | Até 95% |
| Frequência de comutação | 80 kHz |
| Indicador de estado | LED azul (tensão de saída ativa) |
| Proteção curto-circuito | Limitação de corrente automática (CC) |
| Proteção polaridade inversa | Não incluída |
| Aplicações compatíveis | Baterias, motores pequenos, módulos eletrónicos, fontes ajustáveis |
Instruções de Programação e Utilização
- Ligue a fonte de alimentação à entrada, respeitando a polaridade (+ e −); verifique com um multímetro antes de ligar.
- Regule o IADJ para o mínimo: rode totalmente no sentido anti-horário (cerca de 10 voltas) antes de ligar a carga.
- Regule o VIADJ: sentido horário para aumentar a tensão de saída, sentido anti-horário para a diminuir. Confirme o valor com o multímetro.
- Ligue a carga e aumente gradualmente o IADJ até atingir a corrente desejada, monitorizando com o amperímetro.
- Não ligue a massa de entrada diretamente à massa de saída sem conhecer o esquema do circuito alimentado.
- Para cargas indutivas (motores, bobinas), instale um díodo Schottky anti-retorno em paralelo com a carga, com o cátodo virado para o positivo.
- Para cargas próximas dos 500W, assegure arrefecimento ativo (ventoinha) para manter a temperatura dentro de limites seguros.
Conteúdo da Embalagem
- 1 × Módulo DC-DC Step-Down 600W 25A CV/CC
Perguntas Frequentes
Posso utilizar este conversor para aumentar a tensão?
Não. O módulo funciona exclusivamente em regime step-down (redutor). A tensão de saída deve ser sempre inferior à de entrada. Para conversão step-up, necessita de um conversor boost.
O que acontece se inverter a polaridade na entrada?
O módulo não possui proteção contra polaridade inversa. Uma ligação incorreta pode danificar permanentemente os componentes internos. Verifique sempre a polaridade com um multímetro antes de alimentar o dispositivo.
É obrigatório o díodo anti-retorno no carregamento de baterias?
Sim. Sem ele, a corrente pode circular inversamente pelo módulo quando a fonte é desligada, destruindo os transístores internos. Utilize um díodo Schottky dimensionado para a corrente de trabalho.
Posso alimentar motores DC diretamente a partir deste módulo?
Sim, desde que instale um díodo Schottky anti-retorno em paralelo com o motor. A corrente de arranque não deve exceder os 25A e a potência contínua deve permanecer abaixo dos 500W.
Quando necessito de arrefecimento adicional?
Para cargas superiores a 300W ou em ambientes quentes, instale uma ventoinha sobre o módulo. Sem arrefecimento forçado, a temperatura dos componentes aumenta rapidamente, reduzindo significativamente a vida útil do equipamento.
