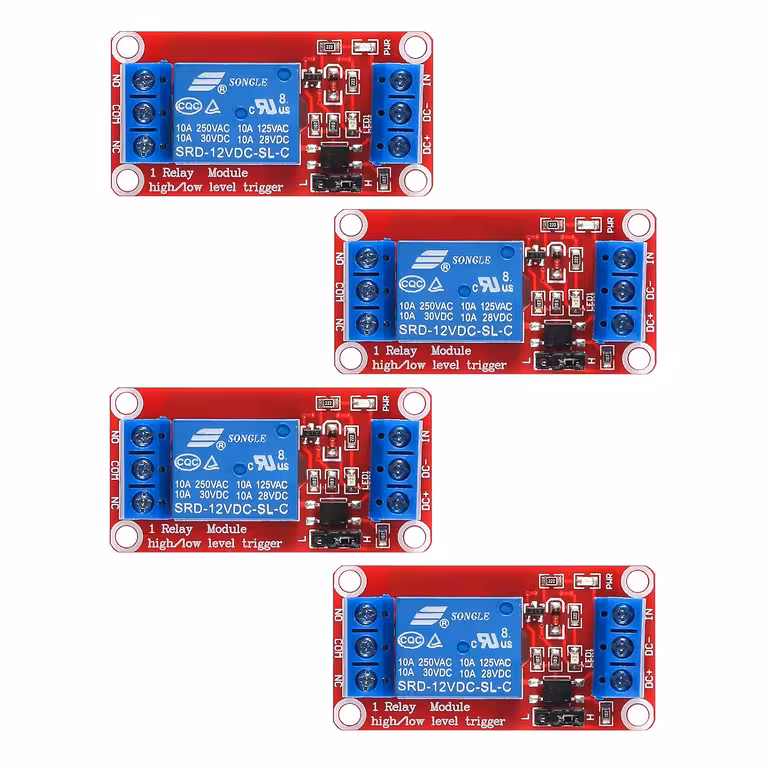

Módulo de Relé de 1 Canal com Optoacoplador – Controle dispositivos de 220V com segurança a partir de Arduino ou Raspberry Pi
Pretende controlar uma bomba, uma lâmpada ou um motor de 220V através de um pino GPIO? Sem isolamento galvânico, um simples pico de tensão pode queimar o seu microcontrolador instantaneamente. Estes módulos de relé com optoacoplador criam uma barreira elétrica entre a sua lógica de controlo e a carga de potência — independentemente do que aconteça no circuito de 220V, os seus pinos permanecem protegidos.
Nota: Ao finalizar a encomenda, selecione a variante pretendida — módulo de relé de 5V ou de 12V. O conjunto inclui 4 unidades da variante escolhida.
Por que escolher este conjunto? (Vantagens principais):
- Isolamento galvânico via optoacoplador — o circuito de comando e o de potência estão completamente separados; um curto-circuito na carga nunca chegará aos pinos GPIO ou digitais
- Trigger selecionável High/Low via jumper — altere a lógica de ativação em 5 segundos, sem necessidade de refazer cablagens ou alterar o código fonte
- Design à prova de falhas — se a linha de Trigger for desconectada acidentalmente, o relé mantém a posição predefinida, evitando o acionamento indesejado da carga
- Contactos de 10A para cargas reais — suporta AC 250V/10A e DC 30V/10A; ideal para lâmpadas, bombas, ventoinhas e pequenos motores domésticos ou industriais
- Compatível com qualquer plataforma popular — Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, CNC — se tiver um pino digital, funciona com este módulo
- Terminais de parafuso pré-instalados — ligue NC, C, NO, Coil+ e Coil- diretamente, sem soldaduras ou adaptadores adicionais
- Conjunto de 4 unidades — ideal para projetos multicanal ou para ter peças de reserva em sistemas onde a fiabilidade é essencial
Detalhes e Desempenho
O optoacoplador em cada módulo separa completamente o circuito de comando do de potência — a corrente na linha Trigger é de apenas ~5 mA (no modelo de 5V), sendo perfeitamente compatível com os níveis lógicos dos microcontroladores modernos sem necessidade de resistências adicionais. A bobina do relé é alimentada separadamente a 5V DC ou 12V DC, dependendo da variante escolhida, e os contactos comutam cargas até AC 250V / 10A. A variante de 5V integra-se diretamente em projetos alimentados por USB ou fontes padrão de 5V, enquanto a variante de 12V é ideal para sistemas automóveis, quadros de comando e projetos alimentados por baterias de 12V.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tensão de alimentação da bobina | 5V DC ou 12V DC (conforme a variante escolhida) |
| Carga máxima dos contactos | AC 250V / 10A, DC 30V / 10A |
| Tipo de isolamento | Optoacoplador |
| Corrente da linha Trigger | ≈5 mA (modelo 5V) |
| Tipo de contactos | NC (Normalmente Fechado) / C (Comum) / NO (Normalmente Aberto) |
| Entradas do módulo | Coil +, Coil –, Trigger |
| Seleção de trigger | Jumper High-Level Trigger / Low-Level Trigger |
| Compatibilidade | Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, MCU, CNC |
| Quantidade no conjunto | 4 unidades |
| Tipo de módulo | 1 canal (Single Channel Relay Module) |
Instruções de Programação e Utilização
- Ligue o Coil + e o Coil – à fonte de alimentação correspondente à variante escolhida (5V ou 12V DC).
- Ligue o pino Trigger a um pino digital de saída do seu microcontrolador (GPIO, pino digital Arduino, etc.).
- Defina o jumper na posição desejada: High-Level Trigger (o relé ativa-se com sinal HIGH) ou Low-Level Trigger (o relé ativa-se com sinal LOW).
- Ligue a carga aos terminais NC/C (circuito normalmente fechado) ou NO/C (circuito normalmente aberto), dependendo da lógica da sua aplicação.
- Envie o comando digital a partir do código (ex: digitalWrite(pin, HIGH) no Arduino IDE) para ativar ou desativar o relé.
Conteúdo da Embalagem
- 4 × Módulo de relé de 1 canal (5V ou 12V — variante escolhida na encomenda)
- Terminais de parafuso pré-instalados em cada módulo
Perguntas Frequentes
Funciona com um sinal de 3.3V no Trigger (ex: Raspberry Pi, ESP32)?
Na maioria dos casos, sim, o optoacoplador aceita 3.3V na linha Trigger. Para um funcionamento garantido, utilize um conversor de nível lógico 3.3V→5V ou verifique o limiar mínimo do optoacoplador na folha de dados (datasheet). A alimentação da bobina deve manter-se nos 5V ou 12V, independentemente da tensão lógica.
Qual é a diferença prática entre High-Level e Low-Level Trigger?
Com o High-Level Trigger, o relé ativa-se quando o pino Trigger recebe um sinal HIGH. Com o Low-Level Trigger, ativa-se com um sinal LOW (GND). Pode alterar este comportamento apenas movendo o jumper — sem necessidade de alterações na cablagem ou no código.
Posso controlar aparelhos de 220V, como uma lâmpada ou uma bomba de jardim?
Sim. Os contactos suportam AC 250V / 10A, o que é suficiente para a maioria das cargas domésticas. Certifique-se de que não excede os 10A e cumpra sempre as normas de segurança elétrica ao trabalhar com tensões de rede.
Posso controlar os 4 módulos a partir do mesmo Arduino?
Sim. Cada módulo requer apenas um pino digital para o Trigger. Um Arduino Uno possui 14 pinos digitais, pelo que pode controlar independentemente todos os 4 módulos do conjunto, mantendo ainda pinos livres para outros periféricos.
