Conversor DC-DC Step-Down LM2596 com Ecrã LED – ajuste preciso sem multímetro e até 92% de eficiência
Tem um projeto que funciona a bateria ou com um transformador de voltagem elevada? Os reguladores lineares convencionais resolvem o problema, mas dissipam o excesso de tensão sob a forma de calor — o que compromete a eficiência e a estabilidade. O conversor step-down LM2596 funciona de forma diferente: reduz a tensão de forma eficiente, apresenta os valores em tempo real e adapta-se a qualquer montagem compacta.
Nota: Este módulo funciona exclusivamente em modo step-down (redutor de tensão). A tensão de entrada deve ser, pelo menos, 1.5V superior à tensão de saída pretendida para um funcionamento correto.
Por que escolher este modelo? (Principais vantagens):
- Ecrã LED com auto-calibração — visualiza simultaneamente a tensão de entrada e de saída; não precisa de multímetro durante a configuração
- Eficiência até 92% — comparado com os ~50% de um regulador linear LM7805, perde quase metade da energia em calor
- Corrente máxima de 3A — ideal para alimentar Arduino, ESP32, fitas LED e pequenos motores DC a partir de uma única fonte
- Ajuste fino via potenciómetro multiturn — regula a tensão com precisão de décimas de volt, sem saltos bruscos
- Proteção contra curto-circuito e sobreaquecimento — os seus circuitos permanecem protegidos mesmo em caso de erro na cablagem
- Condensadores sólidos em PCB robusto — maior resistência a utilização intensiva e variações térmicas

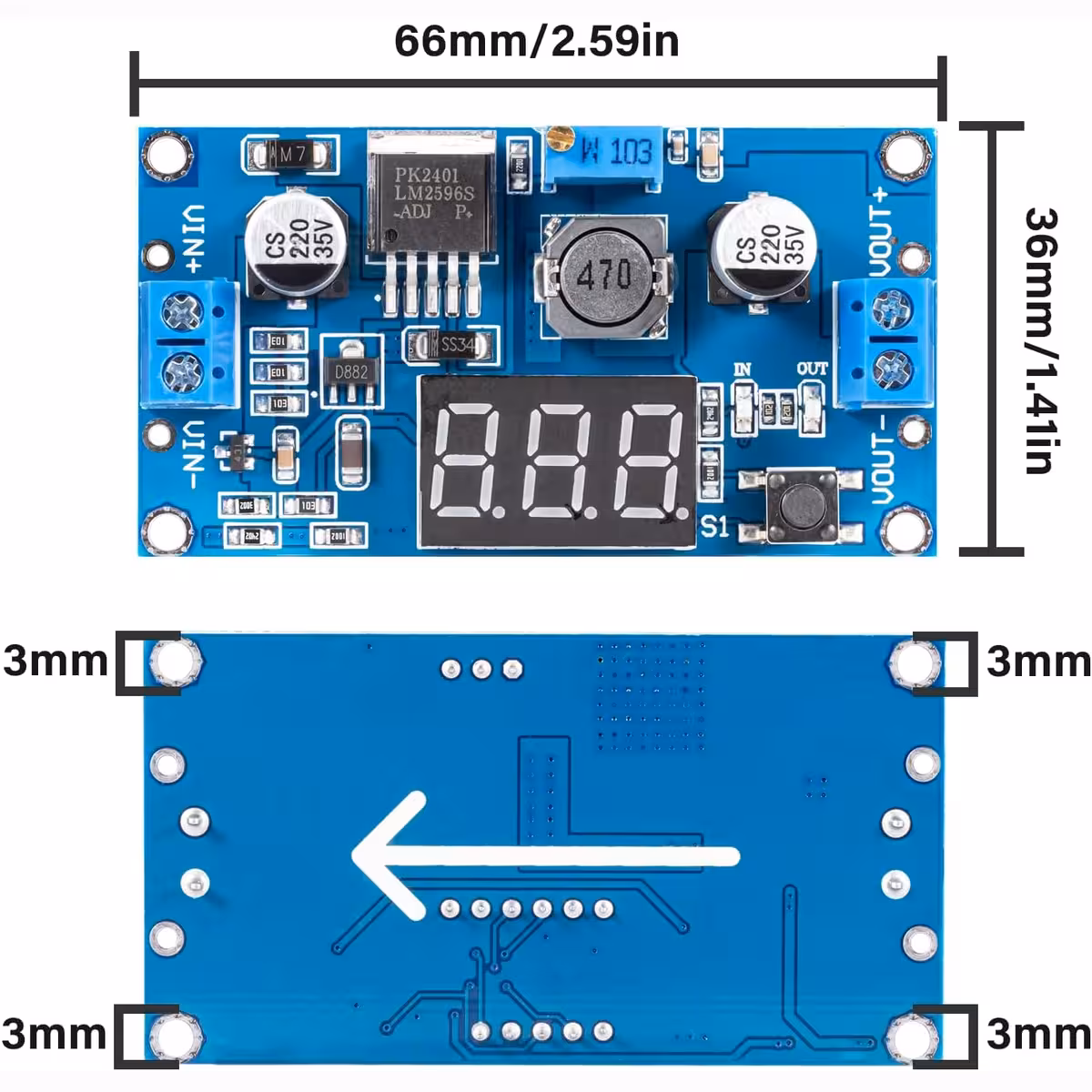

- Formato compacto 66×36×11 mm — cabe facilmente em qualquer caixa de projeto, breadboard ou painel de montagem
Detalhes e Desempenho
O circuito integrado LM2596 opera a uma frequência de comutação de 150 kHz — suficientemente elevada para manter a ondulação (ripple) da tensão de saída no mínimo, sem necessidade de componentes de filtragem volumosos. Ao contrário de um regulador linear que dissipa a diferença de tensão como perda térmica, o conversor switching converte-a em corrente útil, mantendo a temperatura do módulo baixa mesmo sob cargas de 2A.
O potenciómetro multiturn permite um ajuste granular entre 1.25V e 37V, e o ecrã LED com auto-calibração confirma o valor definido sem equipamento adicional. O módulo é testado e recomendado para alimentar placas Arduino Uno / Mega / Nano, módulos ESP8266 / ESP32, Raspberry Pi, controladores de fitas LED RGB e pequenos motores DC.
| Parâmetro | Valor / Detalhe |
|---|---|
| Chip regulador | LM2596 |
| Tensão de entrada | 4V – 40V DC |
| Tensão de saída | 1.25V – 37V DC (ajustável) |
| Corrente de saída máxima | 3A (recomendado ≤2.5A contínuo) |
| Eficiência de conversão | até 92% |
| Frequência de comutação | 150 kHz |
| Diferença mínima entrada–saída | ≥1.5V |
| Ecrã | LED duplo com auto-calibração (tensão IN e OUT) |
| Ajuste de tensão | Potenciómetro multiturn |
| Proteções integradas | Curto-circuito, sobreaquecimento |
| Tipo de condensadores | Sólidos |

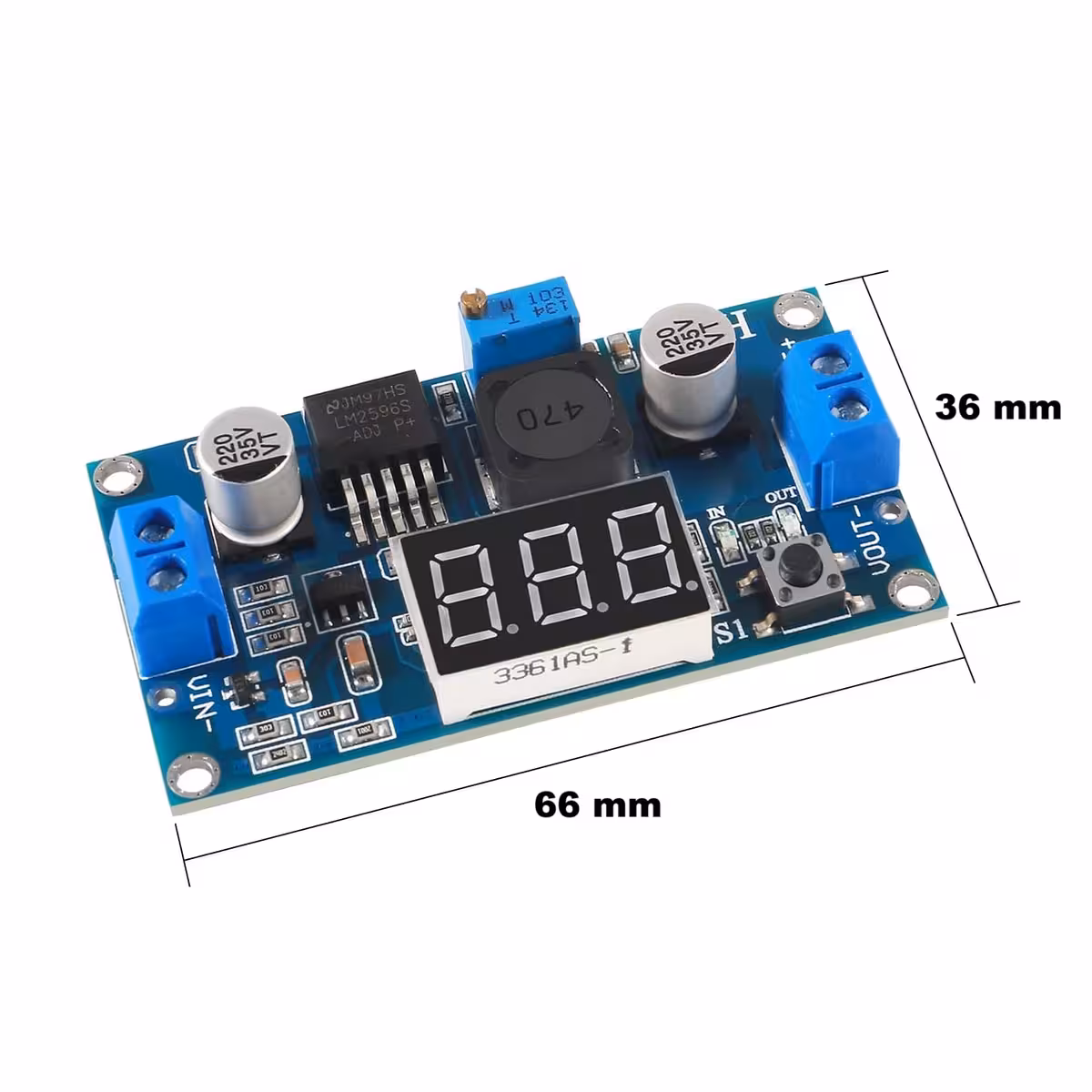

| Dimensões do módulo | 66 × 36 × 11 mm |
| Modo de funcionamento | Step-Down exclusivo (buck) |
Conteúdo da Embalagem
- 1× Módulo conversor DC-DC Step-Down LM2596 com ecrã LED
Perguntas Frequentes
Pode ser usado como step-up (boost converter)?
Não. O módulo LM2596 funciona exclusivamente em modo step-down: a saída será sempre inferior à entrada. Se necessita de aumentar a tensão, procure um módulo dedicado de tipo boost, como o MT3608.
Como se ajusta a tensão de saída?

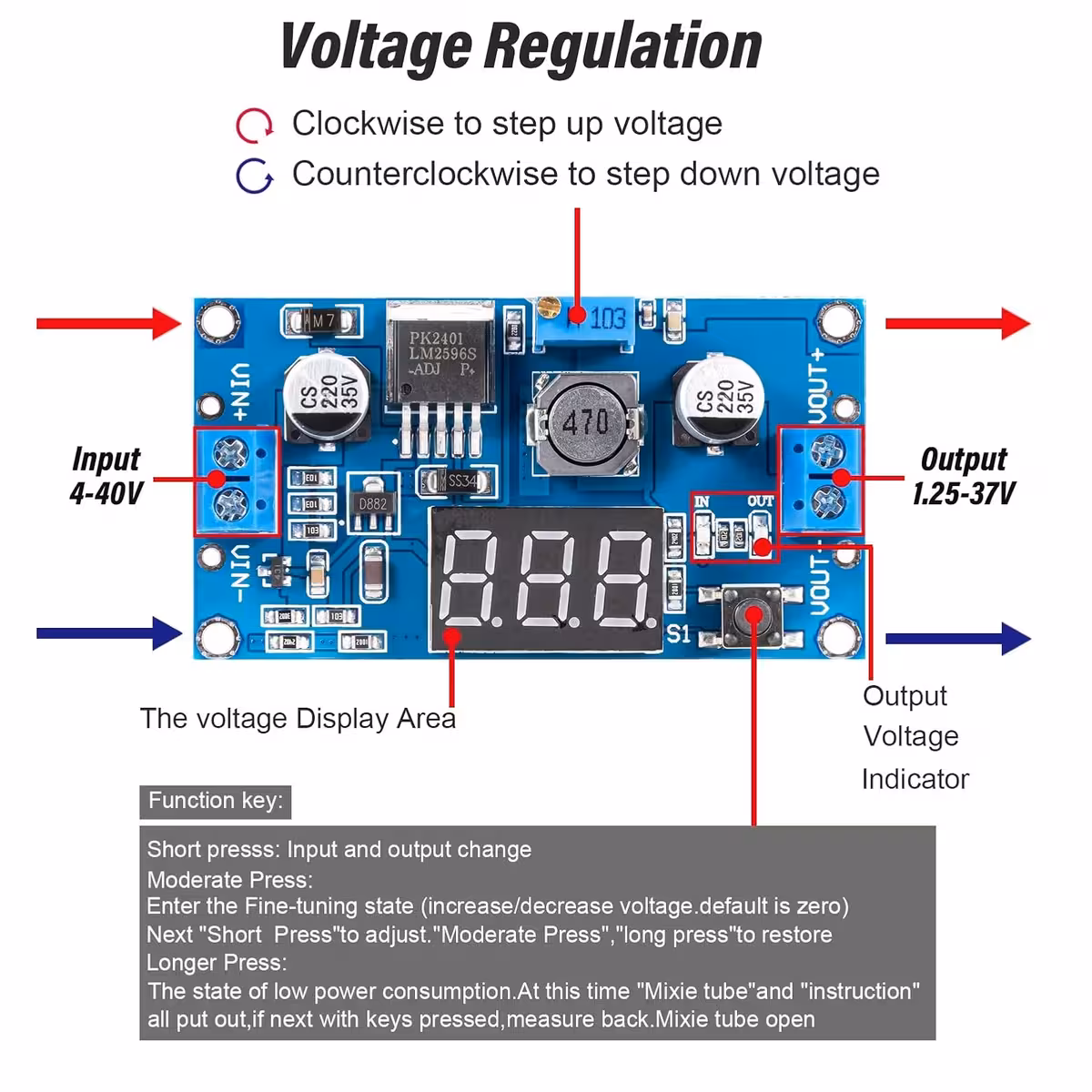

Rode o potenciómetro multiturn no módulo e acompanhe o valor diretamente no ecrã LED. Não precisa de voltímetro externo — o ecrã atualiza-se em tempo real a cada ajuste.
Que corrente pode fornecer continuamente sem sobreaquecer?
O pico de corrente é de 3A, mas para utilização prolongada recomenda-se um máximo de 2.5A. Com cargas abaixo de 2A, o módulo funciona sem dissipador adicional. Se trabalhar perto do limite ou em ambientes quentes, garanta um fluxo de ar ou monte um pequeno dissipador no chip.
Funciona diretamente com uma bateria Li-Ion ou LiPo?
Sim. Uma bateria de 3.7V–4.2V é suficiente como fonte de entrada, desde que a tensão de saída pretendida seja pelo menos 1.5V inferior. Por exemplo, a partir de uma LiPo de 7.4V, pode obter 5V estáveis para Arduino ou 3.3V para ESP32.
