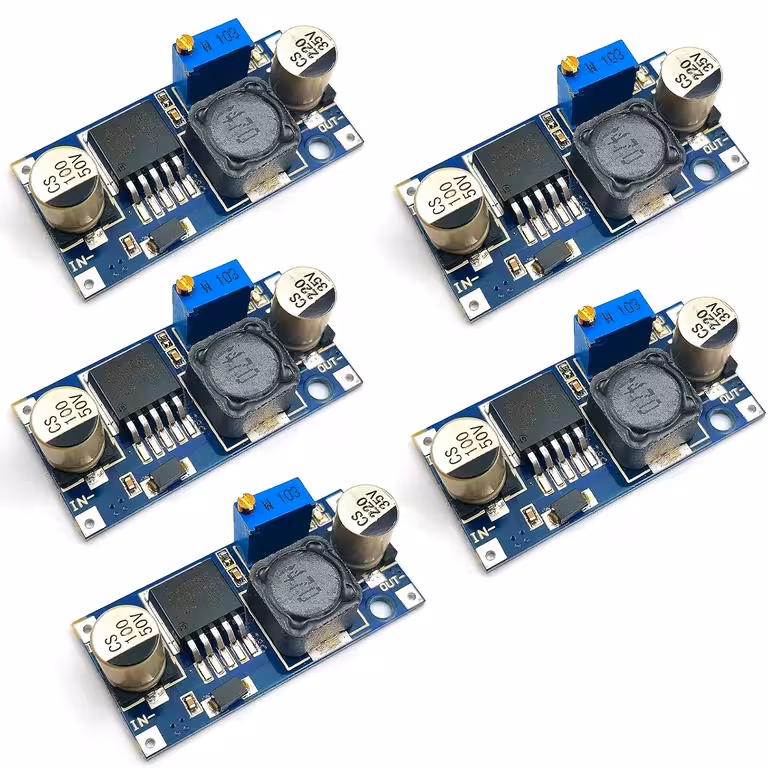

Conversor Buck LM2596S – 5 módulos step-down ajustáveis, prontos para qualquer projeto
Tem uma fonte de 12V e precisa de 5V estáveis para o seu Arduino? Ou pretende alimentar vários protótipos em simultâneo sem ter de comprar módulos individualmente? Este conjunto de 5 módulos LM2596S é a solução ideal — oferece tensão ajustável, perdas mínimas e um formato extremamente compacto.
Nota: Estes módulos funcionam EXCLUSIVAMENTE como step-down (redutores de tensão). A tensão de entrada deve ser, pelo menos, 1.5V superior à tensão desejada na saída. Para cargas que excedam os 10W, recomenda-se a instalação de um dissipador de calor no circuito integrado.
Por que escolher este conjunto? (Vantagens principais):
- 5 módulos num único pack — ideal para desenvolver projetos em paralelo ou manter stock para futuras necessidades.
- Eficiência até 92% — ao contrário dos reguladores lineares clássicos (como o LM7805), que desperdiçam energia sob a forma de calor, aqui quase toda a corrente é aproveitada pela carga.
- Ajuste direto via potenciómetro — defina a tensão de saída entre 1.23V e 30V sem componentes externos, apenas com uma chave de fendas.
- Ripple inferior a 30mV — garante uma alimentação limpa para módulos RF, sensores ou microcontroladores sensíveis a ruído elétrico.
- LED indicador integrado — saiba instantaneamente se o módulo está a receber energia, sem necessidade de multímetro.
- Design compacto 43×21×14 mm — cabe facilmente em qualquer caixa de projeto DIY ou montagem direta em PCB.
- Amplitude térmica -45°C ~ +85°C — funcionamento estável mesmo em ambientes industriais ou exteriores.
Detalhes e Desempenho
O coração do módulo é o circuito integrado LM2596S, que opera a uma frequência de comutação de 150KHz — suficientemente elevada para permitir o uso de condensadores e indutores de pequenas dimensões, sem comprometer a estabilidade. O ripple de saída mantém-se abaixo dos 30mV, tornando-o adequado para alimentar módulos RF/wireless ou sensores analógicos sensíveis. Para correntes contínuas superiores a 2.5A, recomenda-se a instalação de um dissipador de calor, uma vez que o chip aquece; contudo, a proteção interna contra sobrecorrente e sobreaquecimento é ativada automaticamente em caso de necessidade.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tensão de entrada | 4V – 35V DC |
| Tensão de saída (ajustável) | 1.23V – 30V DC |
| Corrente máxima de saída | 3A (recomendado contínuo <2.5A) |
| Eficiência de conversão | até 92% |
| Ripple de saída | <30mV |
| Frequência de comutação | 150KHz |
| Temperatura de operação | -45°C ~ +85°C |
| Dimensões do módulo | 43 × 21 × 14 mm |
| Indicador de funcionamento | LED integrado |
| Quantidade no conjunto | 5 módulos |
Instruções de Utilização
- Ligue a fonte de alimentação DC aos terminais de entrada (IN+ e IN-), respeitando a polaridade.
- Antes de ligar a carga, meça a tensão nos terminais OUT+ e OUT- com um multímetro digital.
- Rode o potenciómetro no sentido dos ponteiros do relógio para aumentar a tensão, ou no sentido inverso para a diminuir.
- Assim que atingir o valor pretendido, ligue a carga à saída (OUT+ e OUT-).
- Verifique o LED indicador — se estiver aceso, o módulo está a funcionar corretamente.
- Para cargas superiores a 10W, aplique um dissipador de alumínio no circuito integrado LM2596S para garantir uma dissipação térmica eficaz e maior durabilidade.
Conteúdo da Embalagem
- 5 × Módulo Conversor Buck DC-DC Step-Down LM2596S
Perguntas Frequentes
Posso usar o módulo LM2596S para aumentar a tensão (step-up)?
Não. O LM2596S é exclusivamente um step-down (conversor buck) — reduz a tensão, não a aumenta. Se necessitar de elevar a tensão, procure um módulo do tipo MT3608 ou similar.
Qual a tensão de entrada necessária para obter 5V na saída?
Mínimo de 6.5V na entrada. Regra geral: a tensão de entrada deve ser, pelo menos, 1.5V superior ao valor desejado na saída.
É compatível com Arduino e Raspberry Pi?
Sim. Esta é uma das aplicações mais comuns — alimentar a placa diretamente a partir de uma bateria de 12V ou de uma fonte automóvel, garantindo 5V estáveis na saída.
Possui proteção contra curto-circuito?
O chip LM2596S inclui proteção interna contra sobrecorrente e sobreaquecimento, mas não possui proteção dedicada contra curto-circuito na placa. Recomendamos a instalação de um fusível externo na linha de entrada para maior segurança.
Por que é que o módulo aquece com cargas elevadas?
Para potências superiores a 10W, a dissipação térmica torna-se crítica. A aplicação de um pequeno dissipador de alumínio no chip reduz a temperatura de operação e prolonga significativamente a vida útil do módulo.
