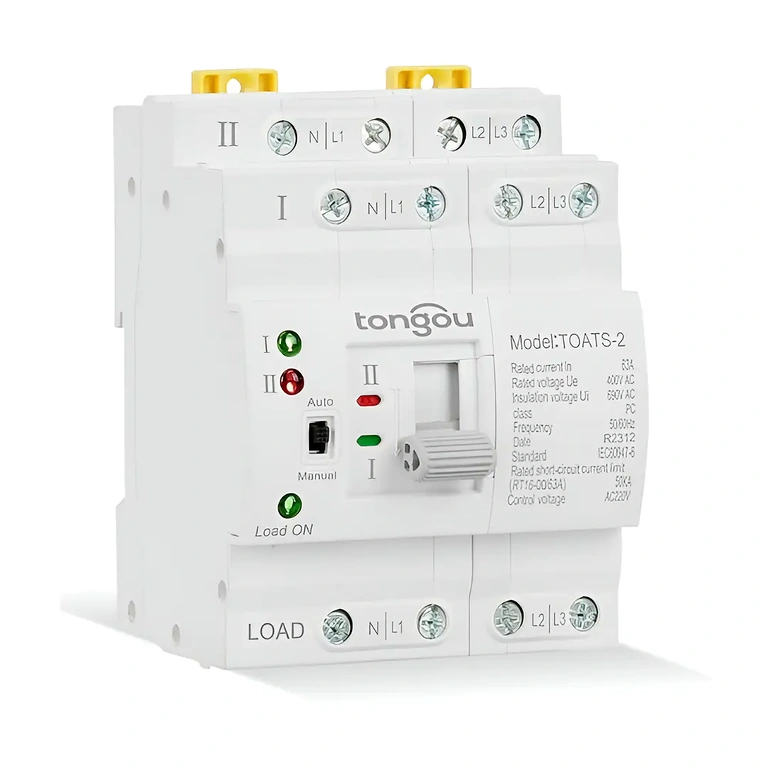

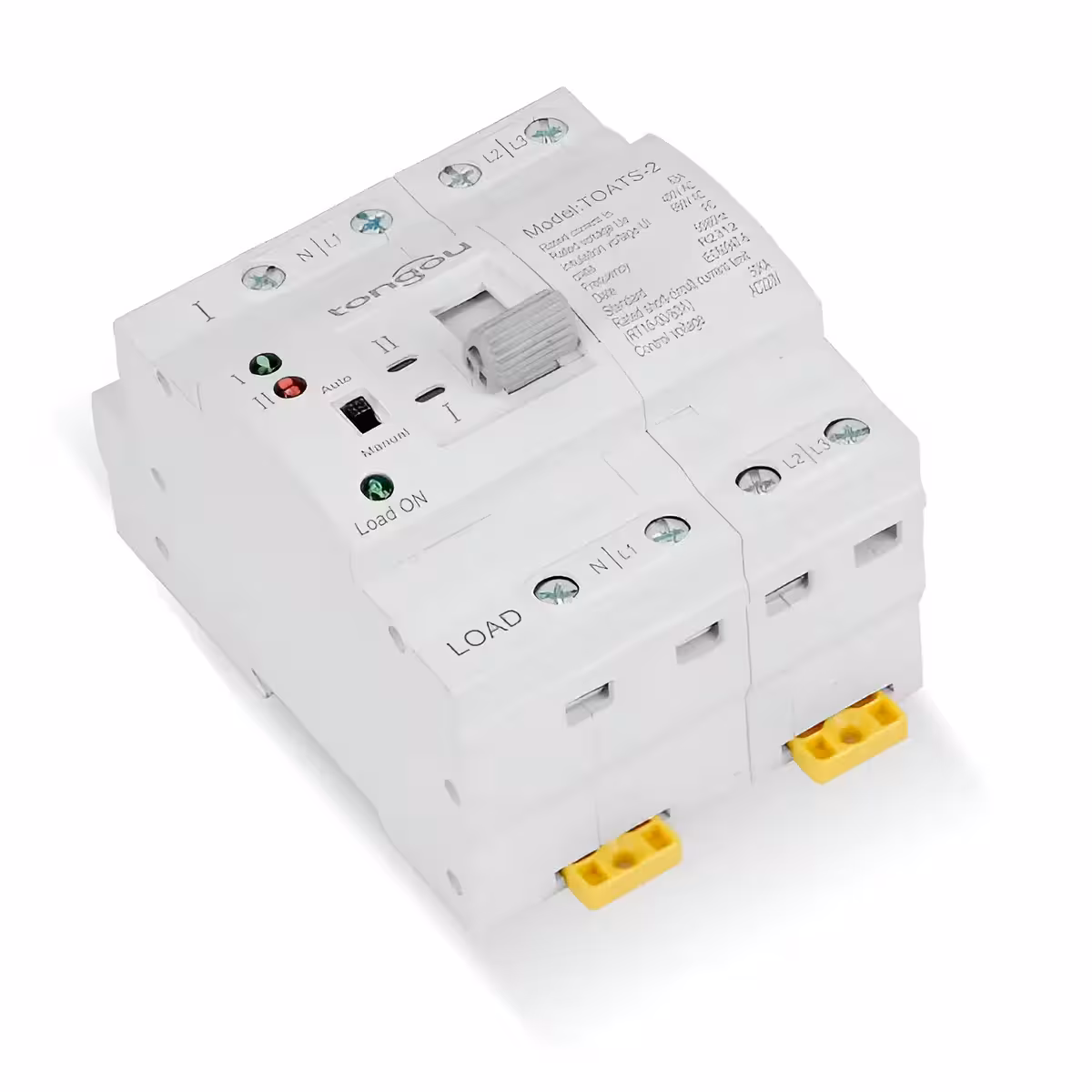

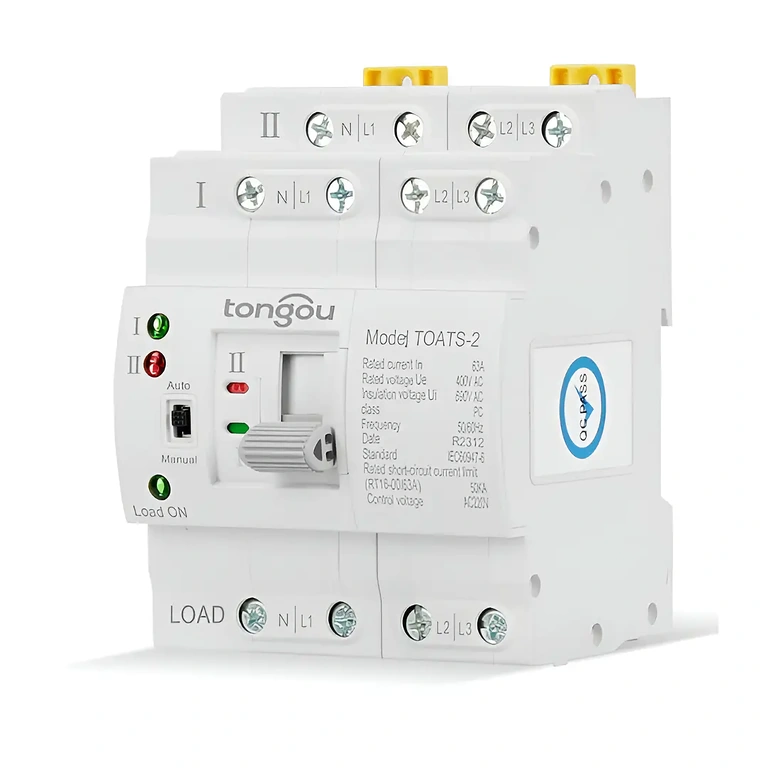

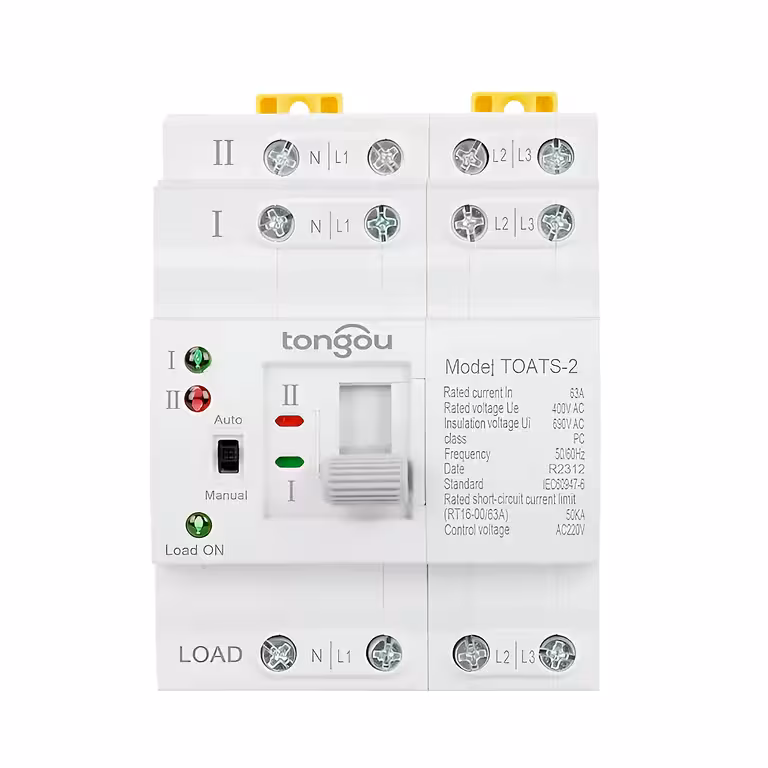

Comutador automático de transferência (ATS) trifásico 63A – zero interrupções para instalações críticas
Quando a rede elétrica falha, cada segundo é precioso. Para servidores, linhas de produção ou inversores fotovoltaicos, uma falha de energia, mesmo que breve, pode significar reinicializações indesejadas, perda de dados ou paragens dispendiosas. O nosso comutador automático de transferência (ATS) trifásico de 63A garante a transição entre fontes de energia em menos de 50 milissegundos — um intervalo tão curto que os seus equipamentos nem sequer detetam a interrupção.
Nota: Este equipamento destina-se a instalações trifásicas de 3×230V/400V, 50–60Hz. A instalação deve ser realizada exclusivamente por um eletricista qualificado, em conformidade com as normas técnicas e a legislação em vigor em Portugal.
Por que escolher este modelo? (Vantagens principais):
- Comutação ultrarrápida (<50 ms) — os equipamentos críticos mantêm-se operacionais; sem reinícios, sem perda de dados e sem paragens na linha de produção.
- Corrente nominal de 63A — ideal para instalações industriais e comerciais exigentes, incluindo sistemas de climatização centralizada e maquinaria pesada.
- Compatibilidade com sistemas fotovoltaicos trifásicos — gere automaticamente a alternância entre a energia solar e a rede pública ou gerador, otimizando a sua autonomia energética.
- Modos automático e manual — funcionamento autónomo 24/7 no modo AUTO, com opção de controlo manual (MAN) para testes e manutenção programada.
- Ampla tolerância de tensão (85%–110% do nominal) — garante uma comutação estável mesmo em redes com flutuações frequentes, evitando disparos desnecessários.
- Montagem em calha DIN — integração rápida e simples em qualquer quadro elétrico standard, sem necessidade de alterações estruturais complexas.
- Retorno automático à fonte principal — monitorização contínua; assim que a rede principal estabiliza, o ATS reconecta automaticamente sem intervenção humana.
Detalhes e Desempenho
O comutador ATS trifásico supervisiona constantemente os parâmetros elétricos da fonte principal. Perante qualquer anomalia — queda de tensão, falha de fase ou ultrapassagem dos limites definidos — o sistema ativa a fonte de reserva em menos de 50 ms. É uma velocidade superior à necessária para que um UPS precise de entrar em funcionamento.
No modo automático, todo o processo de deteção, comutação e retorno é totalmente autónomo. No modo manual, o operador seleciona a fonte ativa diretamente através do seletor físico, uma funcionalidade essencial para testes periódicos ou intervenções técnicas planeadas.
Com uma capacidade de 63A em 400V trifásico e compatibilidade com frequências de 50/60Hz, este ATS é a solução ideal para painéis fotovoltaicos, geradores a diesel, pequenos centros de dados e sistemas de climatização industrial. A sua construção robusta assegura um desempenho fiável mesmo em ambientes com cargas térmicas elevadas.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tipo de dispositivo | Comutador automático de transferência (ATS) trifásico |
| Corrente nominal | 63A |
| Tensão nominal | 3×230V / 400V (trifásico) |
| Frequência | 50 Hz / 60 Hz |
| Tempo de comutação | < 50 ms |
| Número de fontes | 2 (Fonte A – principal, Fonte B – reserva) |
| Modos de operação | Automático / Manual |
| Gama de tensão de operação | 85% – 110% da tensão nominal |
| Aplicações principais | Fotovoltaica trifásica, geradores, rede pública, centros de dados |
| Montagem | Calha DIN, quadro elétrico |
| Padrão de operação | Industrial / Comercial |
Instruções de Instalação e Utilização

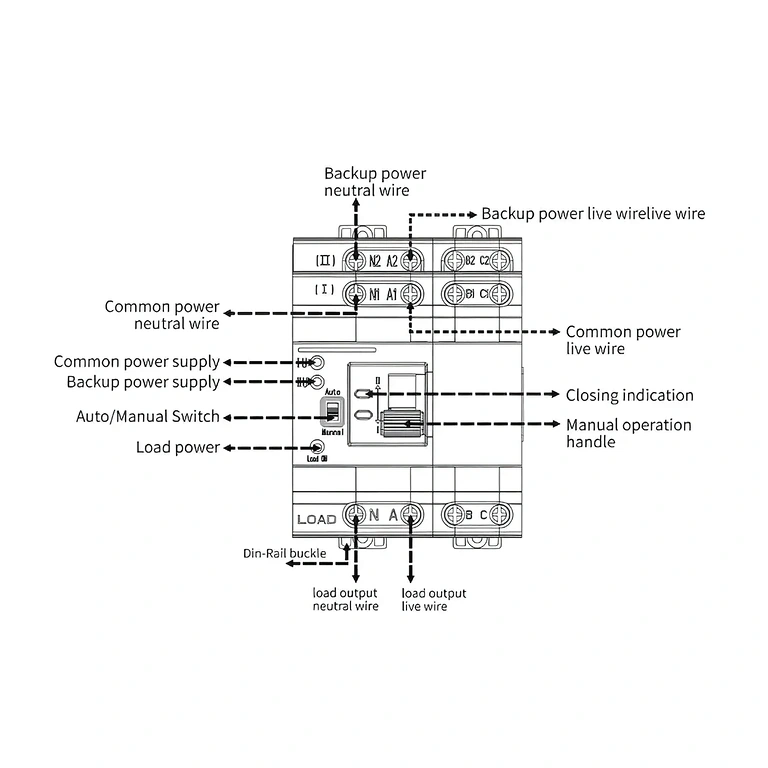

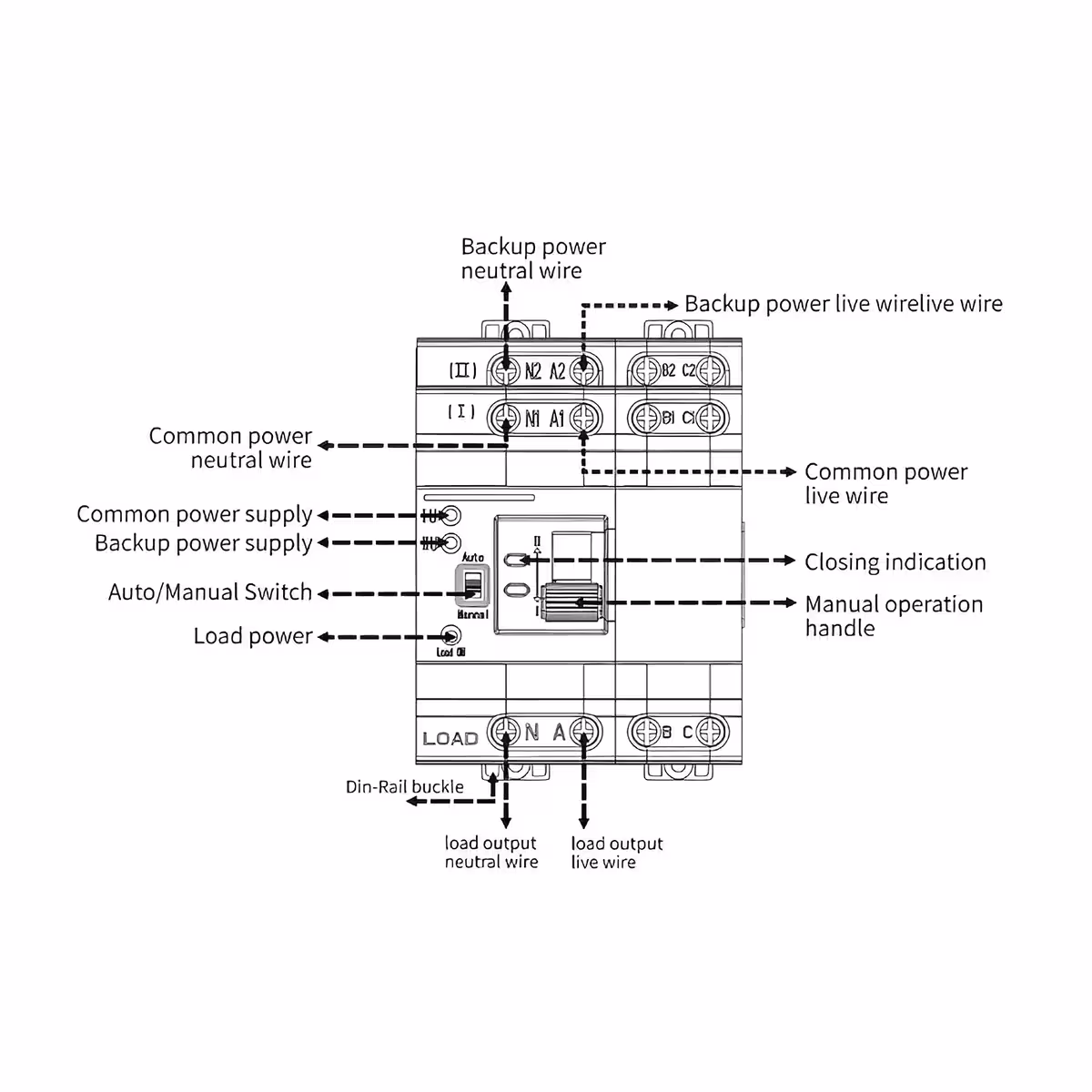

- Montagem em calha DIN — instale o ATS no quadro elétrico seguindo o esquema de ligações fornecido; ligue a Fonte A (rede/fotovoltaica) e a Fonte B (gerador/rede de reserva).
- Seleção do modo — coloque o seletor em AUTO para operação autónoma ou em MAN para controlo manual.
- Verificação de tensões — confirme se os parâmetros da rede correspondem à gama de 85%–110% do nominal.
- Teste funcional — simule uma falha na fonte principal para verificar a comutação para a Fonte B em menos de 50 ms e o retorno automático após a reposição da Fonte A.
- Manutenção — coloque sempre em modo MANUAL e corte a alimentação antes de qualquer intervenção física nas ligações.
Conteúdo da Embalagem
- 1× Comutador automático de transferência (ATS) trifásico 63A
Perguntas Frequentes
Funciona com um sistema fotovoltaico trifásico ligado à rede?
Sim. O ATS alterna automaticamente entre a energia solar e a rede pública sempre que a produção solar é insuficiente, garantindo a continuidade do serviço sem intervenção manual.
Qual é a velocidade de comutação?
Inferior a 50 milissegundos. É suficientemente rápido para evitar o reinício de equipamentos informáticos, sistemas de climatização industrial ou linhas de produção automatizadas.
É obrigatória a instalação por um eletricista certificado?
Sim. Qualquer intervenção em instalações trifásicas deve ser efetuada por técnicos qualificados. A instalação incorreta pode invalidar a garantia e comprometer a segurança da instalação.
Pode ser montado no exterior ou em locais húmidos?
Não diretamente. O ATS deve ser instalado dentro de um quadro elétrico estanque. Se o quadro estiver no exterior, deve possuir um índice de proteção mínimo IP65 para proteger o dispositivo contra humidade e poeiras.
O que acontece se ambas as fontes falharem simultaneamente?
O ATS entra em modo de espera e não alimenta a carga. Assim que uma das fontes for restabelecida, a comutação ocorre automaticamente de acordo com a prioridade configurada.
