Ponte retificadora trifásica 50A 1200V – tensão DC estável, ripple reduzido e fiabilidade industrial
Ao alimentar um inversor, um variador de velocidade (VFD) ou um sistema de carregamento de baterias, a estabilidade da tensão DC é fundamental. Esta ponte retificadora trifásica de 50A / 1200V garante uma retificação completa das três fases AC, proporcionando uma saída DC limpa e previsível. Um componente compacto, robusto e pronto para integração imediata.
Nota: Para operações contínuas próximas do limite de 50A, recomenda-se a montagem num dissipador de calor externo ou a garantia de um fluxo de ar forçado.
Por que escolher este modelo? (Principais vantagens):
- 50A / 1200V — margem de segurança real — ideal para aplicações industriais de média potência, evitando o funcionamento no limite do componente e prolongando a sua vida útil.

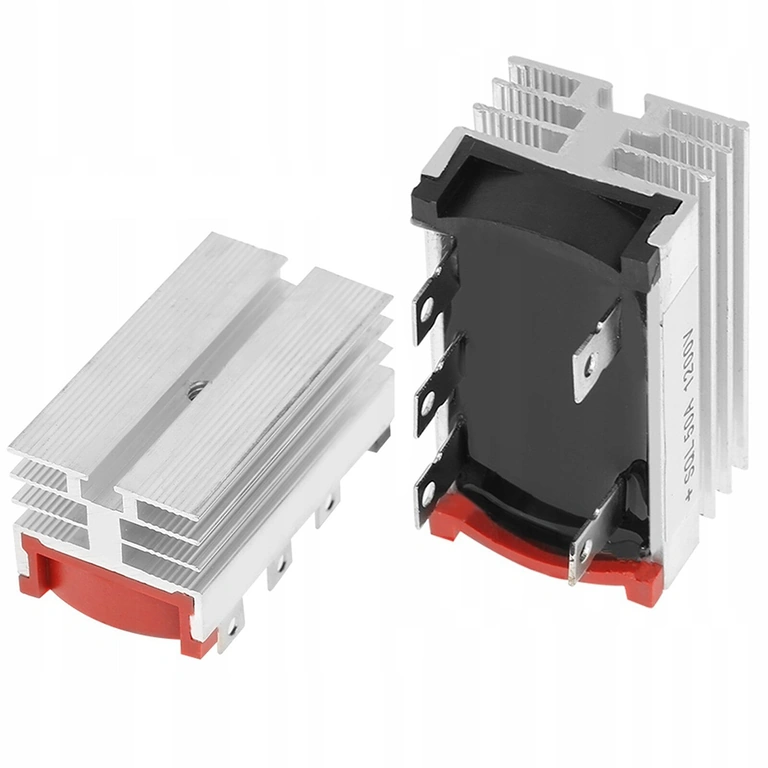

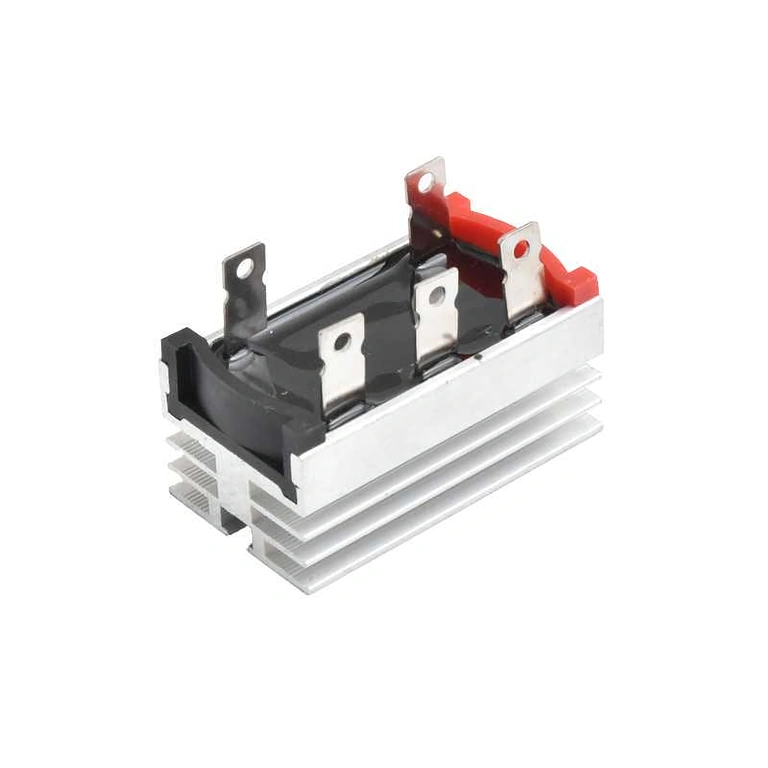

- Caixa em alumínio com dupla função — oferece proteção mecânica e atua como dissipador de calor passivo, reduzindo a temperatura de junção dos díodos sem necessidade de componentes extra.
- Ripple significativamente inferior às pontes monofásicas — o esquema de 6 díodos retifica as 3 fases em simultâneo, resultando numa tensão DC muito mais estável à saída.

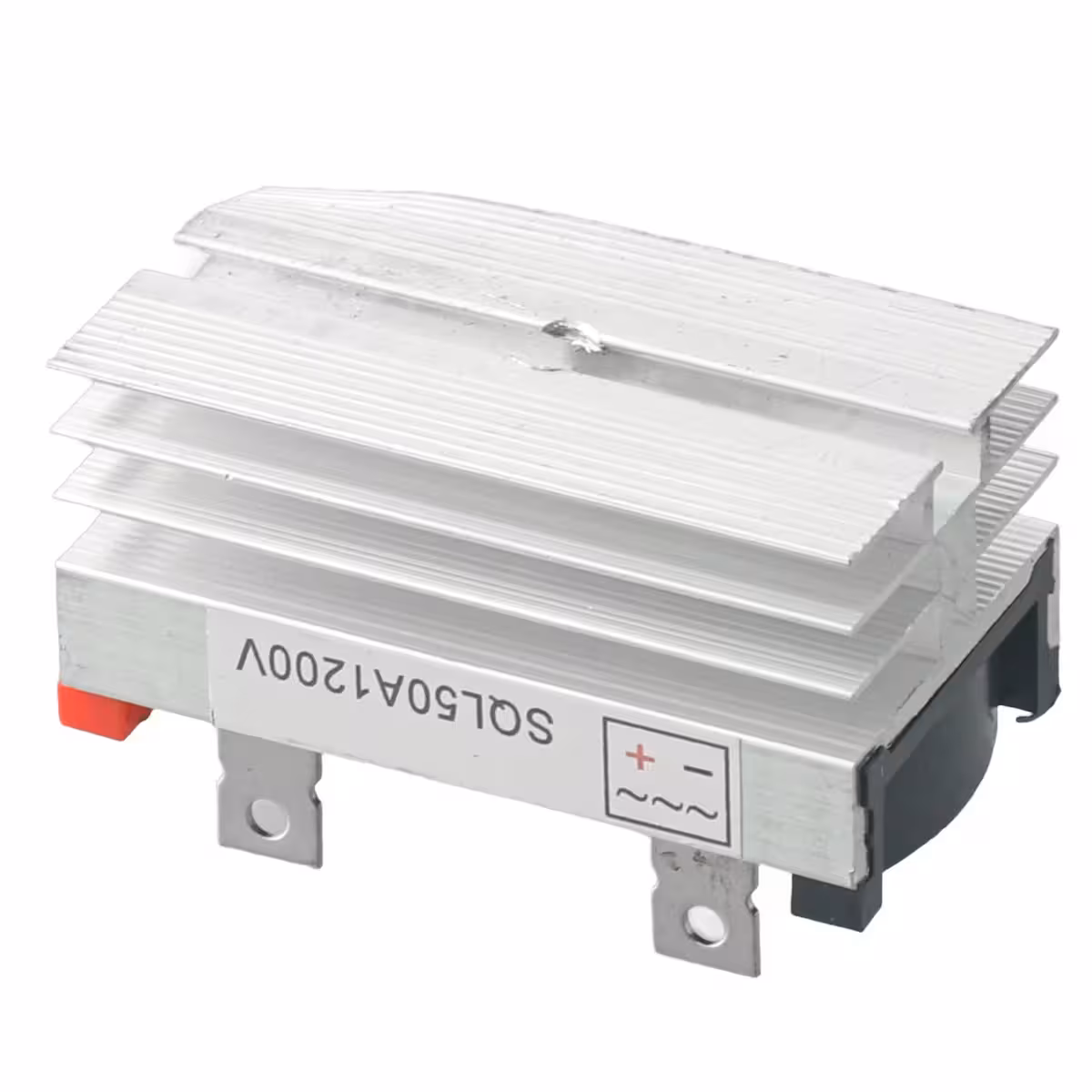

- Montagem rápida em 5 minutos — o orifício de 6 mm permite a fixação direta em dissipadores ou painéis de controlo, sem necessidade de adaptadores complexos.
- Versatilidade comprovada — compatível com inversores trifásicos, fontes de alimentação industriais, VFDs, equipamentos de soldadura e sistemas fotovoltaicos com armazenamento.
Detalhes e Desempenho
O design clássico em ponte de 6 díodos retifica as três fases da rede AC, entregando uma tensão DC com ripple mínimo — pronta a ser utilizada como estágio de entrada para filtros LC ou capacitivos adicionais. Numa rede trifásica padrão de 400V (tensão de linha), a tensão DC de saída antes da filtragem é de aproximadamente 540V DC.

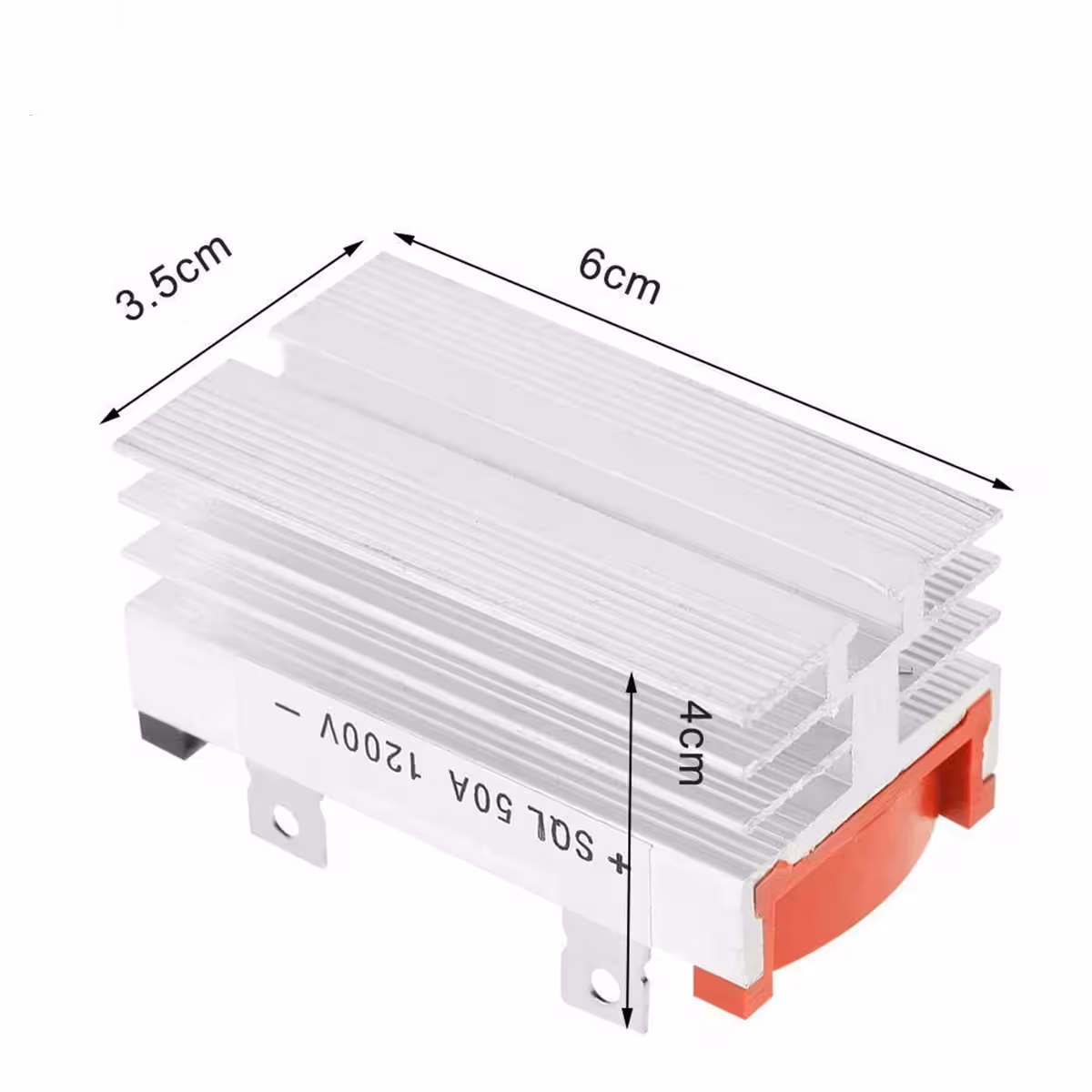

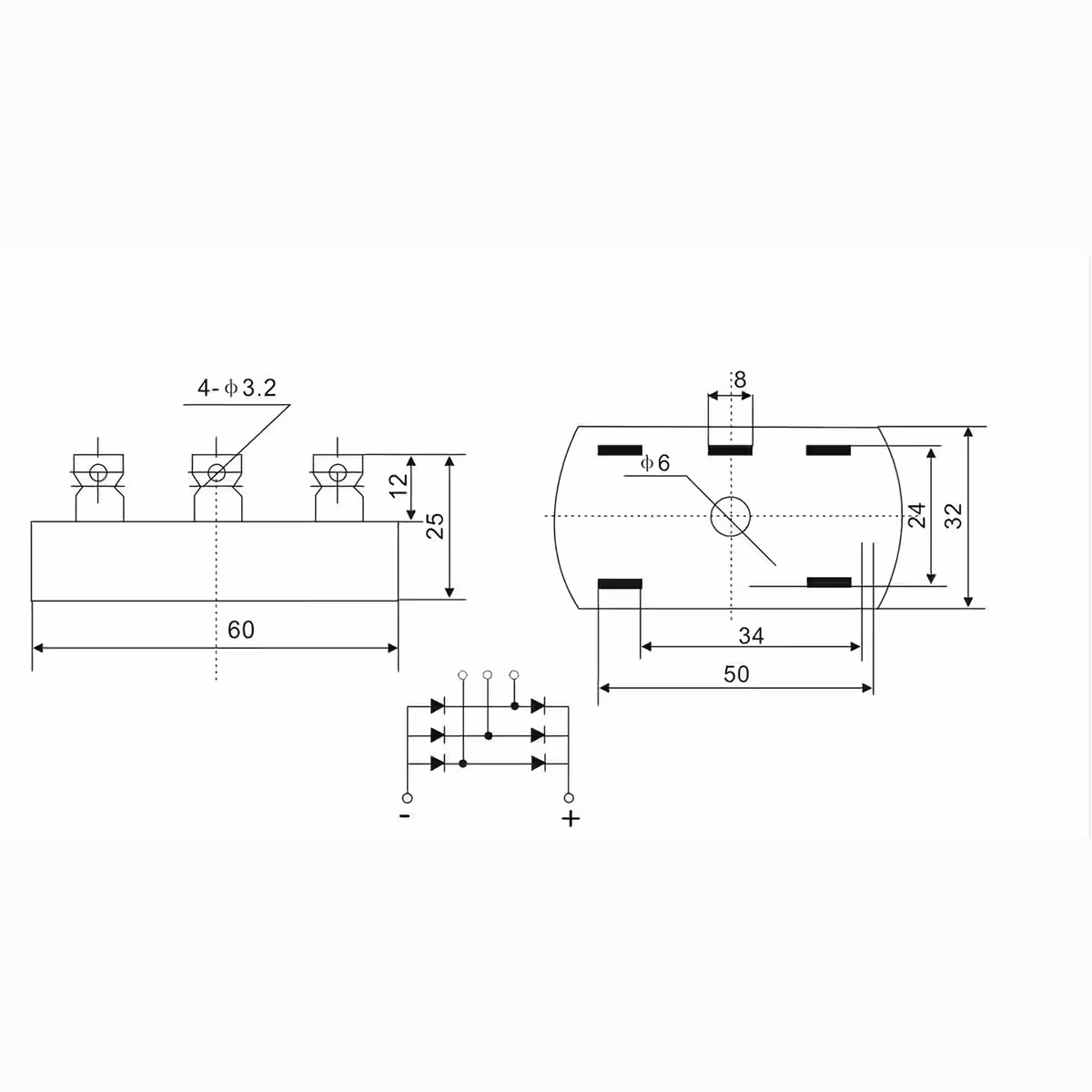

As dimensões de 60 x 31 mm permitem uma integração fácil em quadros elétricos, fontes de alimentação compactas ou sistemas de automação onde o espaço é limitado. A caixa em alumínio não é apenas estrutural; ajuda a dissipar o calor gerado durante o funcionamento contínuo, protegendo a integridade dos componentes internos.
| Parâmetro | Valor / Detalhe |
|---|---|
| Corrente máxima | 50A |
| Tensão máxima de bloqueio | 1200V |
| Tipo de retificação | Trifásica em ponte (6 díodos) |

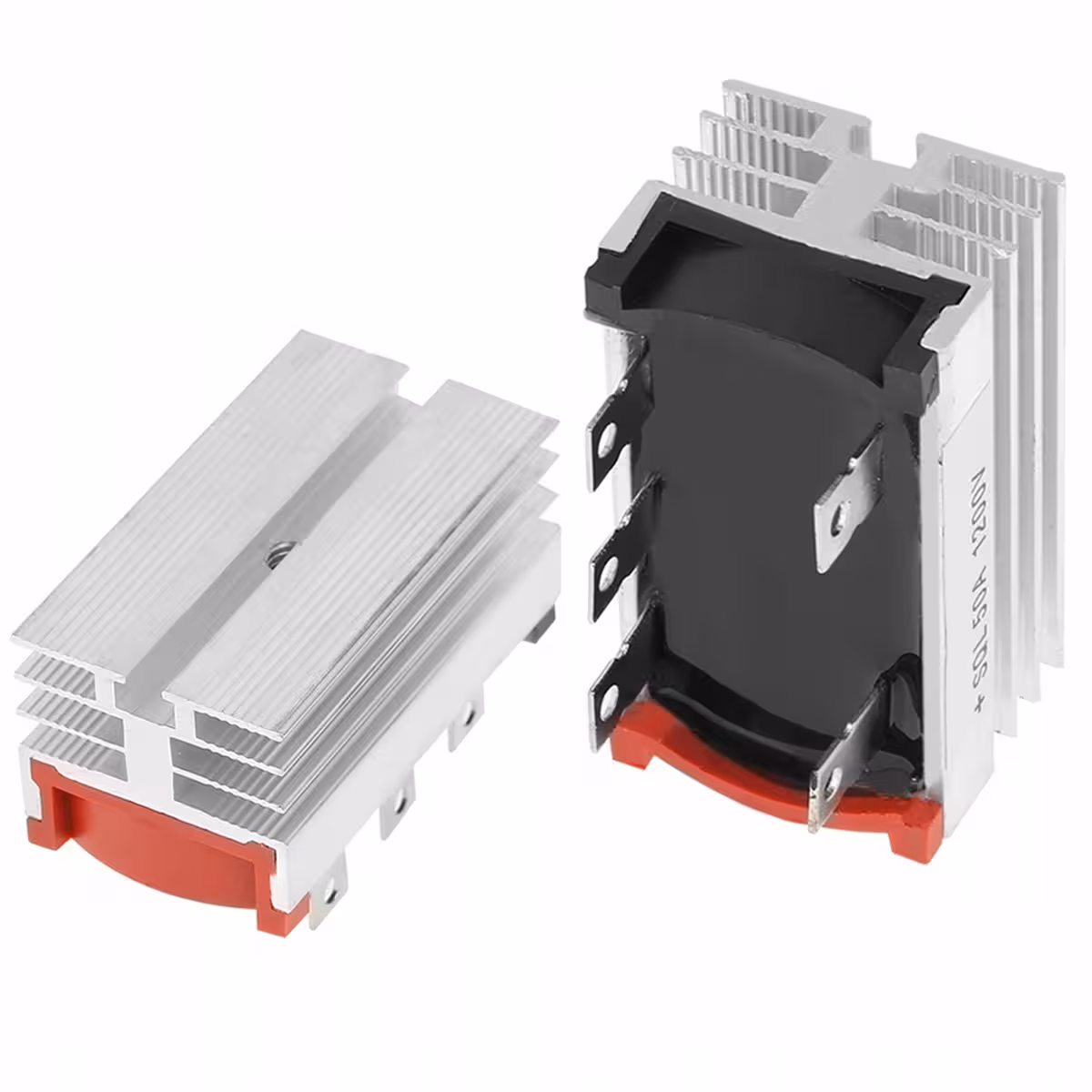

| Material da caixa | Alumínio (dissipação térmica passiva) |
| Cor | Prateado |

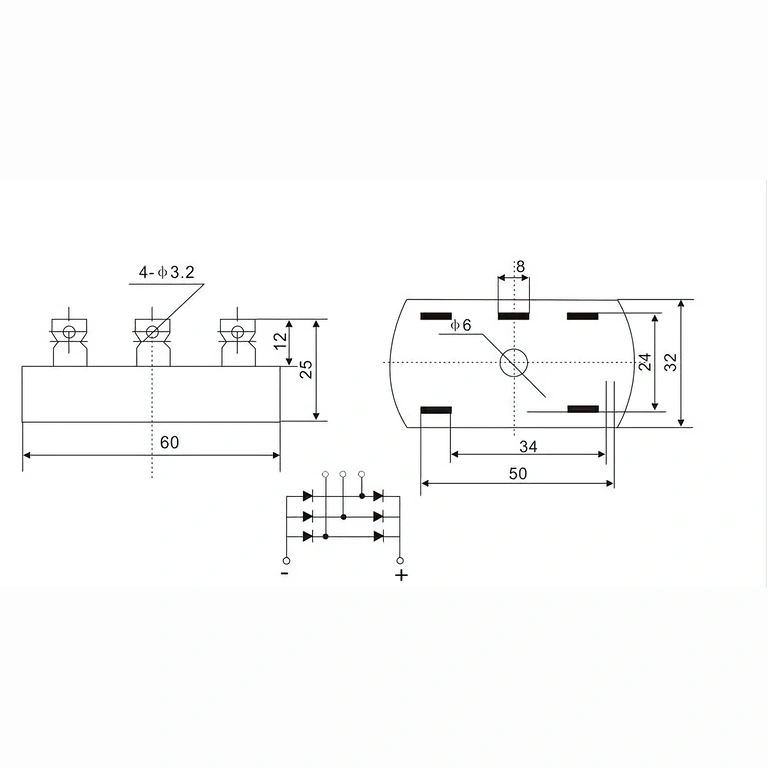

| Dimensões | 60 x 31 mm (aproximadamente) |
| Diâmetro do orifício de fixação | 6 mm (aproximadamente) |
| Tensão DC de saída (400V AC linha) | ~540V DC (antes da filtragem) |
| Aplicações principais | Inversores, fontes industriais, VFD, carregadores de baterias, sistemas solares |
Conteúdo da Embalagem
- 1 x Ponte Retificadora Trifásica 50A 1200V – caixa em alumínio
Perguntas Frequentes
Qual a diferença prática entre uma ponte monofásica e uma trifásica?
A ponte trifásica retifica as três fases AC simultaneamente, e não apenas uma. O resultado é uma tensão DC de saída com um ripple muito menor, garantindo uma alimentação mais estável para o equipamento, sem a necessidade de filtragem externa massiva.
É necessário um dissipador de calor externo?
Para correntes abaixo de 30-35A e funcionamento intermitente, a caixa de alumínio é suficiente. Para correntes próximas dos 50A ou funcionamento contínuo prolongado, recomenda-se a utilização de um dissipador externo ou ventilação forçada para manter a temperatura de junção dentro dos limites de segurança.
Como se liga a ponte corretamente?
Os três terminais de entrada (A, B, C ou ~) devem ser ligados às três fases da fonte AC trifásica. Os terminais + e − representam a saída DC. Respeite sempre a polaridade na saída; a inversão pode danificar o equipamento ligado.
Funciona em sistemas fotovoltaicos com inversor trifásico?
Sim. É compatível com sistemas fotovoltaicos que utilizam inversores trifásicos ou conversores DC-DC que requerem um estágio de retificação da tensão gerada por alternadores AC acoplados a painéis solares.
