Voltímetro e Amperímetro Digital DC 0–100V / 0–100A – Monitorização precisa, com shunt incluído e pronto a instalar
Quer monitorizar o seu circuito DC com precisão absoluta, sem estimativas? Este voltímetro e amperímetro digital permite-lhe visualizar simultaneamente a tensão e a corrente em tempo real, num intervalo de até 100V e 100A. O shunt e os cabos necessários já vêm incluídos no pacote. É só ligar e começar a usar.
Nota: O shunt de 100A é obrigatório para correntes superiores a 10A e encontra-se incluído. A alimentação do módulo é feita de forma independente, entre 4,5V e 30V DC, separada do circuito que está a medir.
Porquê escolher este modelo? (Principais vantagens):
- Ecrã LED de duas cores — dígitos vermelhos para a tensão e azuis para a corrente; excelente legibilidade mesmo sob luz direta.
- Shunt de 100A incluído — não precisa de procurar componentes compatíveis; o kit está completo desde o primeiro momento.
- Resolução de 0,01V / 0,01A — obtenha leituras exatas (ex: 14,73V e 8,42A) sem arredondamentos que ocultem variações importantes.
- Atualização a cada 500ms — valores atualizados duas vezes por segundo, garantindo rapidez para qualquer aplicação DC, seja estável ou dinâmica.
- Consumo próprio inferior a 20mA — não interfere no circuito monitorizado, sendo ideal mesmo para sistemas com baterias de pequena capacidade.
- Formato compacto 48×29×21mm — adapta-se facilmente a qualquer painel de controlo, caixa de distribuição ou projetos DIY.
- Funcionamento entre –10°C e +65°C — robusto o suficiente para instalações auto, oficinas ou sistemas solares em ambientes exteriores protegidos.
Detalhes e Desempenho
Este módulo integra um microcontrolador de alta precisão que processa e exibe os dados a cada 500ms, assegurando uma leitura fluida e constante. A resolução da tensão ajusta-se automaticamente: 0,01V para valores abaixo de 10V e 0,1V para valores superiores, garantindo a precisão onde mais precisa. Graças à alimentação independente (DC 4,5–30V), pode monitorizar um circuito de 72V utilizando uma fonte auxiliar de 12V, sem complicações ou componentes extra.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tensão de alimentação do módulo | DC 4,5 – 30V |
| Tensão medida | DC 0 – 100V |
| Resolução de tensão | 0,1V (acima de 10V) / 0,01V (abaixo de 10V) |
| Corrente medida | 0 – 100A (com shunt incluído) |
| Resolução de corrente | mínimo 0,01A |
| Consumo próprio | < 20mA |
| Taxa de atualização | 500ms |
| Temperatura de funcionamento | –10°C ~ +65°C |
| Dimensões do módulo | 48 × 29 × 21mm |
| Cor do ecrã de tensão | Vermelho |
| Cor do ecrã de corrente | Azul |
| Tipo de corrente medida | DC (Corrente Contínua) |
Conteúdo da Embalagem

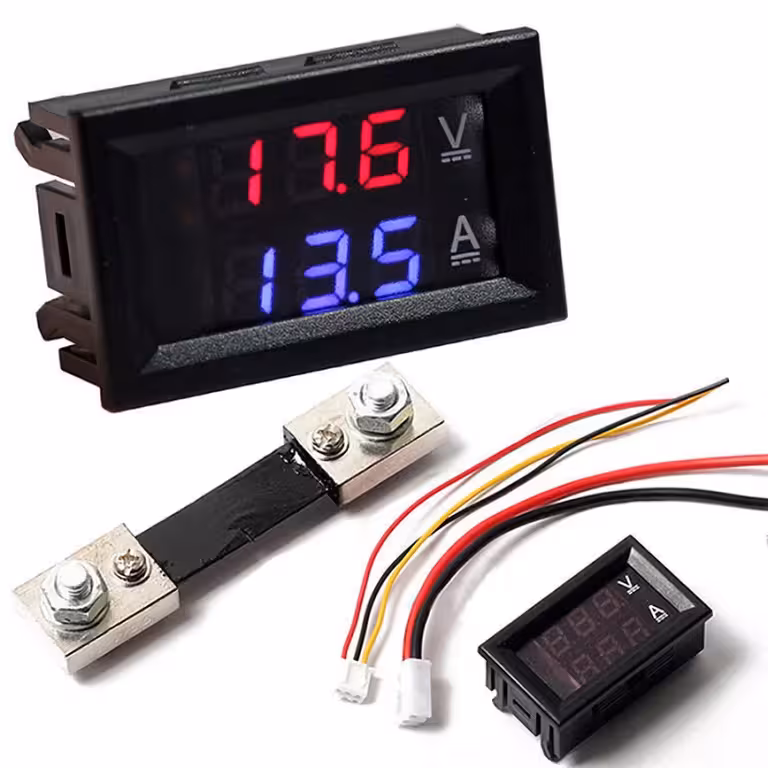

- 1 × Módulo voltímetro-amperímetro digital LED (ecrã duplo vermelho/azul)
- 1 × Shunt de corrente 100A (com cabos de ligação)
- 1 × Conjunto de cabos de conexão
Perguntas Frequentes
Pode ser utilizado em sistemas solares fotovoltaicos ou off-grid?
Sim. É compatível com qualquer sistema DC entre 0–100V e 0–100A, como instalações solares off-grid, sistemas de baterias ou controladores de carga. Apenas necessita de garantir a alimentação separada do módulo (4,5–30V DC).
O shunt está incluído ou deve ser comprado à parte?
O shunt de 100A já vem incluído no pacote, juntamente com os cabos de ligação. Não necessita de adquirir qualquer componente adicional para medir correntes até 100A.
Como alimento o módulo se a tensão do meu circuito for superior a 30V?
Deve utilizar uma fonte auxiliar ou um conversor DC-DC step-down que forneça uma tensão entre 4,5V e 30V. A medição da tensão do circuito principal continua a funcionar até 100V, independentemente da alimentação do módulo.
Qual o tamanho necessário para o corte no painel?
O módulo tem 48 × 29 × 21mm. Recomendamos um corte de aproximadamente 45 × 26mm para uma montagem encastrada. Verifique sempre as medidas exatas antes de realizar o corte.
Funciona também com corrente alternada (AC)?
Não. Este módulo foi desenhado exclusivamente para corrente contínua (DC). Não o ligue a circuitos AC.
