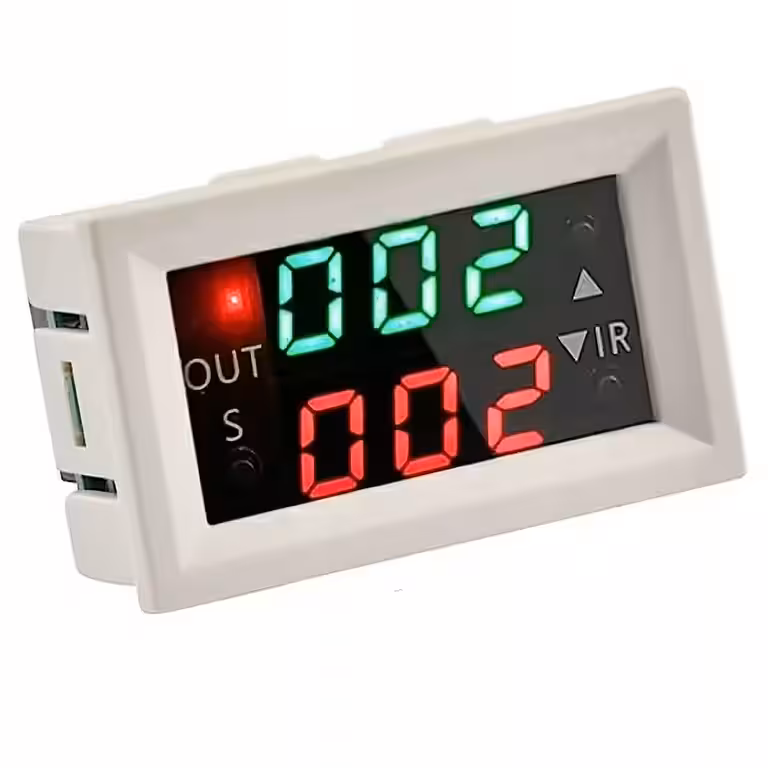

Temporizador de relé 12V com display duplo — o controlo exato para qualquer projeto de automação
Precisa de ligar uma bomba após 10 segundos, desligar um motor num intervalo fixo ou criar um ciclo repetitivo sem supervisão? Este temporizador de relé programável de 12V com display LED duplo oferece-lhe exatamente isso: controlo preciso, visualização clara e definições que não se perdem em caso de falha de energia.
Nota: As configurações definidas são memorizadas automaticamente em caso de corte de energia, garantindo a continuidade da operação após o reinício.
Por que escolher este modelo? (Principais vantagens):
- Display LED de cor dupla — verde para T1, vermelho para T2, visíveis simultaneamente; nunca mais terá dúvidas sobre qual o intervalo em curso
- Relé de 20A — comuta motores, bombas, eletroválvulas e ventoinhas sem esforço; o dobro da capacidade dos módulos standard de 10A
- 3 modos de funcionamento — Delay para uma única ação atrasada, Timing para duração controlada e Loop para ciclos infinitos sem intervenção manual
- Intervalo de 0–999 em segundos, minutos ou horas — desde um impulso de um segundo até um processo de 999 horas, tudo no mesmo módulo
- Memória não volátil — ao reiniciar, o dispositivo retoma exatamente de onde parou; não precisa de reprogramar nada após uma falha de corrente
- Bloqueio de definições (P3) — evita alterações acidentais em instalações permanentes ou ambientes com acesso múltiplo
- Design compacto e montagem standard — 47,6 × 28,6 × 33,2 mm, integra-se diretamente em painéis de comando ou caixas industriais sem necessidade de adaptações
Detalhes e Desempenho
O coração do módulo é um microcontrolador de precisão que gere de forma independente os dois intervalos de tempo e mantém a sincronização do display duplo sem atrasos visíveis. A função P2 (prioridade de comutação) permite-lhe decidir se o ciclo começa com o relé ativo ou inativo — um detalhe essencial ao trabalhar com cargas que não toleram impulsos indesejados no arranque. Os três botões físicos (S, △, ▽) oferecem um toque firme e permitem navegar pelo menu em poucos segundos, mesmo com luvas de trabalho.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tensão de alimentação | 12V DC |
| Corrente máxima do relé | 20A |
| Intervalo de tempo | 0 – 999 segundos / minutos / horas |
| Modos de funcionamento | Delay, Timing, Loop (ciclo repetitivo) |
| Display | LED digital duplo (verde T1 + vermelho T2) |
| Memória de definições | Não volátil — mantém os dados após desligar |
| Botões de controlo | 3 (S, △, ▽) |
| Dimensões do módulo | 47,6 × 28,6 × 33,2 mm |
| Dimensões de montagem | 45 × 26,1 mm |
Instruções de Programação e Utilização
- Mantenha premido o botão „S” durante 6 segundos para aceder ao menu de configuração.
- Utilize as teclas „△” ou „▽” para alterar os valores; prima novamente „S” para passar ao parâmetro seguinte.
- P0 – unidade de tempo para o Tempo 1 (display verde): P0-0 = segundos | P0-1 = minutos | P0-2 = horas.
- P1 – unidade de tempo para o Tempo 2 (display vermelho): P1-0 = segundos | P1-1 = minutos | P1-2 = horas.
- P2 – prioridade de comutação: P2-on = prioridade de arranque | P2-off = prioridade de paragem.
- P3 – bloqueio de definições: P3-0 = desbloqueado | P3-1 = bloqueado (proteção contra alterações).
- Prima 2 vezes o botão „S” para entrar na interface de definição das durações efetivas: display verde = Tempo 1, display vermelho = Tempo 2.
- Exemplo de arranque atrasado: 6 segundos – defina P1-0, verde: 000, vermelho: 006.
- Exemplo de paragem atrasada: 5 segundos – defina P0-0, verde: 005, vermelho: 000.
- Exemplo de ciclo infinito: 3 seg ligado / 2 seg desligado – defina P0-0, P1-0, P2-ON, verde: 003, vermelho: 002.
Conteúdo da Embalagem
- 1 x Módulo temporizador de relé programável 12V com display LED duplo
Perguntas Frequentes
O que acontece às definições se houver um corte de energia?
O módulo possui memória não volátil, que guarda automaticamente todos os parâmetros configurados. Ao restabelecer a energia, o dispositivo retoma o funcionamento com as mesmas definições, sem necessidade de reprogramação.
Posso usar este módulo para controlar um motor de corrente contínua?
Sim, o relé integrado suporta cargas até 20A, sendo adequado para motores DC, pequenas bombas, ventoinhas ou eletroválvulas, desde que o consumo não exceda este limite.
Qual a diferença entre o modo Delay e o modo Loop?
O modo Delay aciona o relé apenas uma vez, após o intervalo definido. O modo Loop cria um ciclo repetitivo infinito, alternando entre o estado ativo (T1) e inativo (T2), útil para aplicações de iluminação intermitente ou controlo periódico.
O módulo pode ser alimentado a 24V ou apenas a 12V?
Este modelo foi concebido exclusivamente para alimentação a 12V DC. A aplicação de uma tensão superior pode danificar o circuito de forma irreversível. Para 24V, é necessário um modelo dedicado ou um conversor DC-DC step-down.
Qual a precisão da temporização?
O módulo oferece uma elevada precisão, ao nível do segundo, graças ao microcontrolador integrado. Para intervalos longos (horas), o erro é negligenciável em aplicações comuns de automação.
