Módulos Trigger USB Type-C PD QC – Obtenha Tensão Fixa a partir de qualquer Carregador, sem Soldadura

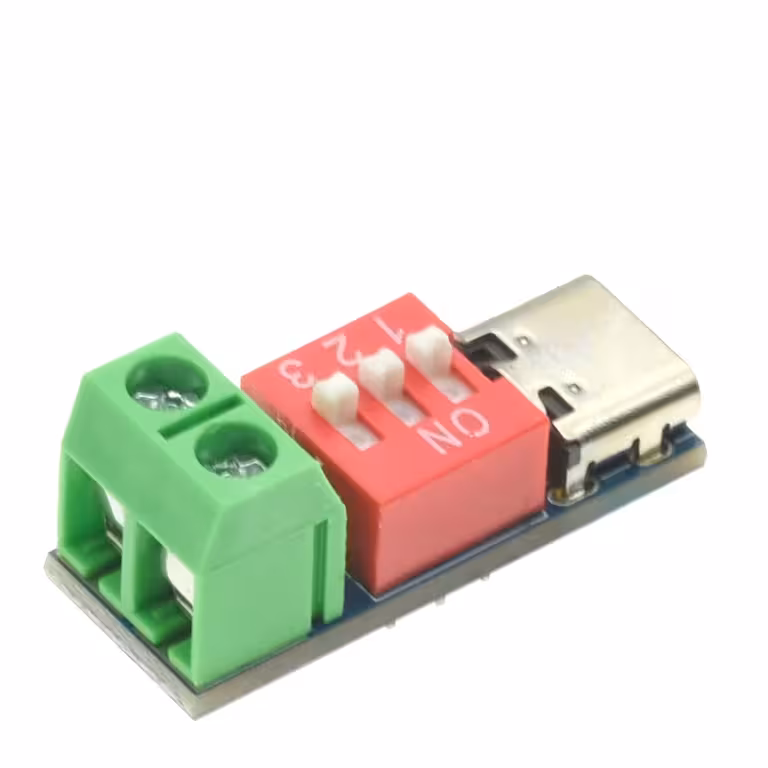

Precisa de 12V ou 20V a partir de um carregador USB-C, mas não quer construir um regulador de tensão do zero? Estes módulos trigger USB Type-C PD QC negoceiam automaticamente a tensão com a fonte de alimentação e entregam-na diretamente nos pinos de saída. Basta selecionar a tensão através do DIP switch, ligar o carregador e medir — em menos de um minuto terá a fonte de alimentação necessária para o seu projeto.
Nota: Meça sempre a tensão de saída com um multímetro antes de ligar qualquer consumidor, para confirmar que a tensão negociada corresponde à configuração escolhida.
Por que escolher este conjunto? (Vantagens principais):
- Seletor físico via DIP switch — escolha entre 5V, 9V, 12V, 15V e 20V sem necessidade de firmware, programadores ou código; tudo é mecânico e imediato.
- Compatibilidade com 4 protocolos — suporta PD3.0, PD2.0, QC e BC1.2, garantindo compatibilidade com a grande maioria dos carregadores modernos de portáteis, telemóveis ou estações de trabalho.
- Até 100W de potência transferível — suficiente para alimentar um mini-PC, fitas LED de alta potência ou projetos embedded com consumo elevado, desde que a fonte o permita.
- Ficha Type-C reversível — deteção automática de polaridade; não importa o sentido em que insere o cabo, eliminando o risco de inversão.
- Design compacto de 11 × 28 mm — adapta-se a praticamente qualquer caixa DIY ou projeto sem necessidade de modificações estruturais.
- Proteções duplas integradas — proteção contra sobretensão e sobreaquecimento para salvaguardar tanto o módulo como o circuito que está a alimentar.
- Conjunto de 2 unidades — tenha sempre uma peça de reserva ou alimente dois circuitos simultaneamente com tensões diferentes.
Detalhes e Desempenho
O módulo funciona como um PD decoy trigger: simula um dispositivo consumidor e negoceia com a fonte USB-C a tensão configurada através do comutador DIP, sem qualquer intervenção de software. A tensão de entrada aceite situa-se entre 4V e 22V, e a saída mantém-se estável no valor selecionado, desde que a fonte consiga fornecer a corrente solicitada. Para potências próximas dos 100W, certifique-se de que o carregador é certificado e que existe ventilação adequada em torno do módulo.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tensão de entrada | 4V – 22V |
| Tensão de saída | 5V, 9V, 12V, 15V, 20V (selecionável via DIP switch) |
| Potência máxima suportada | Até 100W (dependente da fonte) |
| Interface | USB Type-C PD |
| Protocolos suportados | PD3.0, PD2.0, QC, BC1.2 |
| Tipo de seletor | Comutador DIP (DIP switch) |
| Deteção de polaridade | Automática (reversível) |
| Proteções integradas | Sobretensão, sobreaquecimento |
| Dimensões do módulo | 11 × 28 mm |
| Quantidade no conjunto | 2 × módulo trigger Type-C PD QC |
Instruções de Configuração e Utilização
- Consulte a tabela de configuração do DIP switch na documentação do módulo ou marcada diretamente no PCB para associar as posições dos interruptores à tensão desejada.
- Com o módulo desligado de qualquer fonte, coloque o comutador DIP na posição correspondente à tensão pretendida (5V, 9V, 12V, 15V ou 20V).
- Ligue o módulo a um carregador USB Type-C compatível com PD/QC com capacidade suficiente para a sua aplicação.
- Meça a tensão de saída com um multímetro antes de ligar o consumidor, para confirmar que a negociação foi bem-sucedida.
- Ligue a carga aos pinos de saída e verifique o funcionamento em condições normais.
Conteúdo da Embalagem
- 2 × Módulo Trigger USB Type-C PD QC 100W com seletor DIP switch
Perguntas Frequentes
O módulo funciona com qualquer carregador USB-C?
Não. Requer um carregador que suporte pelo menos um dos protocolos PD3.0, PD2.0, QC ou BC1.2. Um carregador padrão de 5V sem PD fornecerá apenas 5V, independentemente da configuração do DIP switch.
Posso alimentar um portátil ou um dispositivo de 65W–100W com este módulo?
Sim, desde que a fonte USB-C suporte a potência necessária e o protocolo PD correspondente. O módulo permite teoricamente até 100W, mas o desempenho real depende exclusivamente da capacidade do seu carregador.
Preciso de software ou de um programador para definir a tensão?
Não. Tudo é feito via hardware, através do posicionamento dos comutadores DIP. Não requer firmware, cabos de programação ou aplicações.
O que acontece se o carregador não suportar a tensão selecionada?
O módulo negoceia a tensão mais próxima disponível que a fonte consegue oferecer. Por isso, é fundamental medir a saída com um multímetro antes de ligar qualquer circuito.
É necessário um dissipador de calor para potências elevadas?
Para cargas próximas dos 100W, assegure uma ventilação adequada em torno do módulo. A proteção contra sobreaquecimento integrada desliga o módulo antes de ocorrer uma avaria, mas boas condições térmicas prolongam significativamente a sua vida útil.
