Conectores XT60H – Pack de 5 Pares com Contactos Dourados e Resistência de 0.5 mΩ para Aplicações de Alta Corrente
Ligações de baixa qualidade saem caras: perdas de potência, sobreaquecimento e contactos danificados são problemas comuns. Se trabalha com baterias LiPo, LiFePO₄ ou Li-Ion a correntes entre 30A e 60A, precisa de conectores XT60H fiáveis. Este conjunto de 5 pares (macho + fêmea) oferece contactos em cobre banhado a ouro, uma resistência interna reduzida de apenas 0.5 mΩ e um corpo em nylon PA estável até 120°C — a escolha ideal para drones, trotinetes elétricas, bicicletas elétricas ou projetos RC onde a fiabilidade é essencial.
Nota: As fichas XT60H são totalmente compatíveis, a nível mecânico e elétrico, com os conectores XT60 standard, podendo ser utilizadas em conjunto sem qualquer modificação.
Por que escolher este modelo? (Principais vantagens):
- Contactos em cobre banhado a ouro — resistência de contacto de apenas 0.5 mΩ, evitando a oxidação a longo prazo, ao contrário do cobre estanhado da versão XT60 clássica.
- 60A de corrente contínua (MC) — suporta sistemas de baterias de trotinetes e bicicletas elétricas sem sobreaquecimento.
- Proteção contra inversão de polaridade — o design assimétrico impede ligações incorretas, eliminando o risco de curto-circuito ou danos no BMS.
- 1000 ciclos de ligação/desligação — a força de retenção de 3 kg garante um contacto firme mesmo após centenas de utilizações.
- Estabilidade térmica entre -20°C e +120°C — o corpo em nylon PA não deforma, mesmo em condições de inverno rigoroso ou próximo de motores quentes.
- Pack de 5 pares completos — quantidade ideal para vários projetos ou para ter peças de substituição sempre à mão.
Detalhes e Desempenho
O sistema de contacto com mola elástica em cobre dourado assegura uma fixação firme de 3 kg, impedindo que a ligação se solte acidentalmente devido a vibrações intensas, como em trotinetes ou drones em voo agressivo. A resistência interna de 0.5 mΩ significa que, a 60A, a perda de potência no conector é inferior a 2W — um valor praticamente negligenciável comparado com variantes económicas que apresentam resistências de 5–10 mΩ. O cabo recomendado de 12AWG está perfeitamente dimensionado para a corrente máxima suportada, e o peso de 7.72 g por conector torna-os adequados para aplicações onde cada grama conta.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tipo de conector | XT60H macho + fêmea |
| Material do contacto interno | Cobre banhado a ouro |
| Material do corpo | Nylon / PA resistente à temperatura |
| Resistência interna de contacto | 0.5 mΩ |
| Corrente máxima RC | 30A |
| Corrente máxima MC (contínua) | 60A |
| Temperatura de operação | -20°C ~ +120°C |
| Peso por conector | 7.72 g |
| Força de retenção | 3 kg / 600s |
| Cabo recomendado | 12AWG |
| Vida útil | Até 1000 ciclos de ligação/desligação |
| Compatibilidade de baterias | LiPo, LiFePO₄, Li-Ion |
| Compatibilidade de conector | XT60 standard (mecânica e elétrica) |

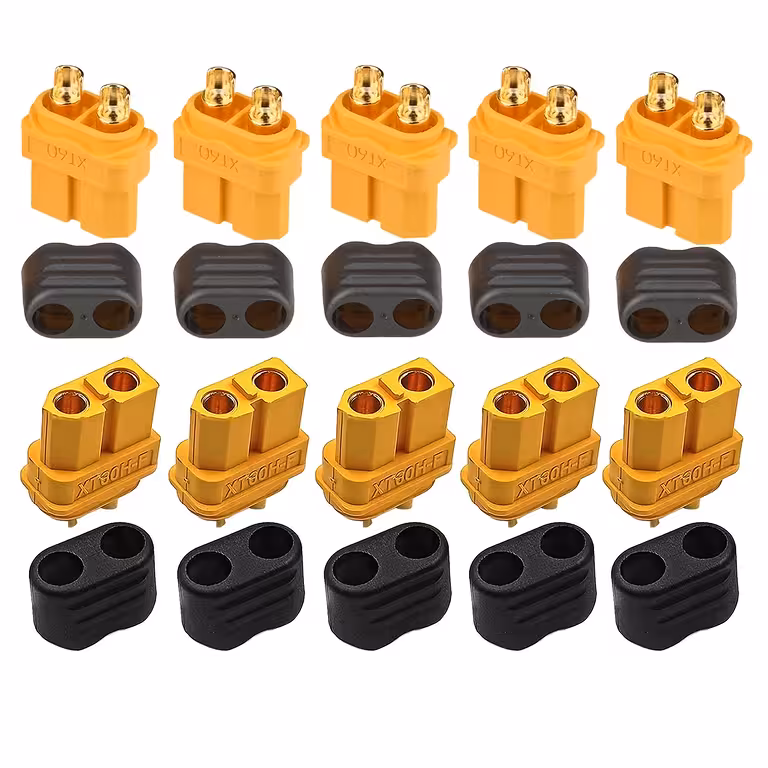

Conteúdo da Embalagem
- 5 x Fichas XT60H macho (male)
- 5 x Fichas XT60H fêmea (female)
Perguntas Frequentes
Qual é a diferença real entre XT60 e XT60H?
O XT60H possui contactos em cobre banhado a ouro, ao contrário do cobre estanhado da versão clássica. Isto resulta numa resistência interna inferior, ausência de oxidação ao longo do tempo e um corpo em nylon PA com maior resistência térmica. Ambos são totalmente compatíveis entre si.
Funcionam com baterias LiFePO₄ ou Li-Ion, além de LiPo?
Sim. O conector XT60H é universal para todas as químicas de baterias de lítio: LiPo, LiFePO₄ e Li-Ion, incluindo sistemas BMS. A compatibilidade depende apenas da corrente e tensão de trabalho, não do tipo de célula.
Que secção de cabo devo usar com estes conectores?
A secção recomendada é 12AWG, dimensionada para 60A contínuos. Em aplicações RC abaixo de 30A, pode utilizar 14AWG, mas para uma segurança térmica máxima, recomendamos manter o 12AWG.
Como soldar corretamente as fichas XT60H ao cabo?
Utilize um ferro de soldar de, pelo menos, 60W e estanho com fluxo. Insira o cabo descarnado no orifício do conector, aplique estanho na cavidade e aqueça uniformemente até que o estanho penetre totalmente. Trabalhe de forma rápida para evitar que o sobreaquecimento do corpo em nylon deforme o conector.
