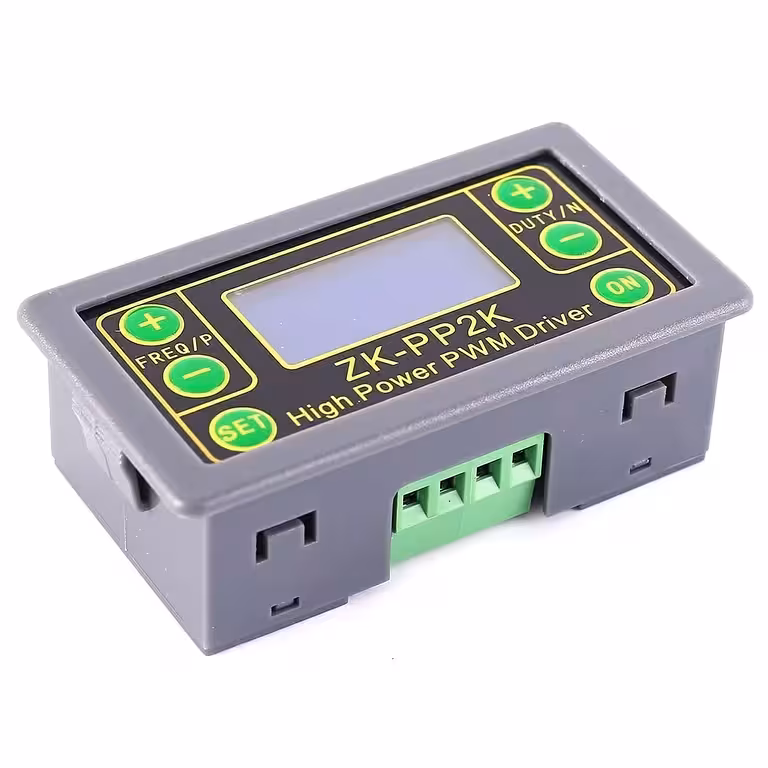

Controlador PWM 5V–24V 8A — controle a frequência, impulsos e velocidade num único módulo
Precisa de regular a velocidade de um motor, gerar um sinal preciso ou automatizar uma sequência temporizada? O módulo controlador PWM 5V–24V 8A permite-lhe fazer tudo isto sem necessidade de software, computador ou complicações. Com dois modos de funcionamento — PWM e PULSE — cobre desde cenários de prototipagem rápida até aplicações industriais repetíveis.
Nota: A tensão de alimentação suportada é de 3,3V–30V DC, contudo, para o controlo de carga de motores ou outros consumidores, recomenda-se o intervalo nominal de 5V–24V, respeitando o limite de 8A na saída.
Porquê escolher este modelo? (Vantagens principais):
- Frequência ajustável de 1Hz a 150KHz — desde temporizações lentas de vários segundos até sinais rápidos para controlo de motores brushless ou aplicações de RF de baixa frequência
- Duty cycle 0–100% com ajuste preciso — permite desligar totalmente a carga ou atingir a potência máxima, com qualquer nível intermédio desejado
- Temporizador cíclico com precisão de 0,001 segundos — defina a duração ON, duração OFF, atraso no arranque e o número exato de impulsos (1–9999 ou infinito)
- Corrente de saída de 8A — suficiente para motores DC de potência média, eletroválvulas de 12V/24V ou fitas LED até 192W a 24V
- Programação direta no módulo — botões dedicados e ecrã LCD integrado; não requer drivers, computadores ou bibliotecas externas
- Memória não volátil — ao reiniciar, o módulo mantém as definições guardadas, sem necessidade de reprogramação
- Intervalo térmico de −20°C a +85°C — ideal para oficinas, utilização no exterior ou quadros de automação sem restrições climáticas
Detalhes e Desempenho
No modo PWM, pode definir a frequência e o ciclo de trabalho de forma independente — a saída permanece ativa continuamente, sendo ideal para regular a velocidade de um motor DC ou como dimmer LED estável. No modo PULSE, define uma sequência completa: largura do impulso positivo, largura do impulso negativo, atraso antes do arranque e número total de ciclos. Após a conclusão da série, a saída regressa automaticamente a 0V — sem necessidade de supervisão ou intervenção manual.
A alternância entre modos é feita mantendo premido o botão SET, sendo o estado da saída confirmado visualmente pelo indicador OUT. As dimensões compactas de 79 × 43 × 26 mm permitem uma integração fácil em qualquer caixa ou painel de controlo.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tensão de alimentação | 3,3V – 30V DC |
| Tensão de trabalho recomendada | 5V – 24V DC |
| Corrente máxima de saída | 8A |
| Intervalo de frequência PWM | 1Hz – 150KHz |
| Ciclo de trabalho (Duty Cycle) | 0,00% – 100% |
| Largura de impulso positivo / negativo | 0,000s – 9999s |
| Tempo de espera (atraso no arranque) | 0,000s – 9999s |
| Número de impulsos configurável | 1 – 9999 ou Infinito (—-) |
| Modos de trabalho | PWM (frequência + duty cycle) / PULSE (temporizador + impulsos) |
| Temperatura de funcionamento | −20°C … +85°C |
| Humidade de funcionamento | 0% – 95% HR (sem condensação) |
| Dimensões | 79 × 43 × 26 mm |
Instruções de Programação e Utilização
- Modo PWM (predefinição de fábrica): Ao ligar, o módulo entra automaticamente no modo PWM (apresenta o símbolo %). Utilize os botões FREQ+/FREQ− para definir a frequência entre 1Hz e 150KHz. Ajuste o ciclo de trabalho com DUTY+/DUTY− entre 0,00% e 100%. Prima brevemente ON para ativar a saída — o indicador OUT confirma o estado ativo.
- Alternar para o Modo PULSE: Mantenha premido o botão SET durante cerca de 6 segundos. O símbolo % desaparecerá — o módulo está agora no modo PULSE.
- Configuração de impulsos (Modo PULSE): Utilize P+/P− para a largura do impulso positivo e N+/N− para a largura do impulso negativo. Os valores são em segundos, com uma precisão de 0,001s.
- Definição do temporizador e número de impulsos: Mantenha premido SET durante 2 segundos — o ecrã exibirá SET no canto inferior esquerdo. Defina o tempo de espera com P+/P− e o número de impulsos com N+/N− (o valor —- corresponde a infinito).
- Iniciar sequência temporizada: Prima brevemente ON — o módulo aguarda o intervalo de atraso definido, gera o número de impulsos configurado e desliga automaticamente a saída.
- Regressar à interface PULSE: Mantenha premido SET durante 2 segundos a partir do submenu do temporizador.
- Regressar ao Modo PWM: Mantenha premido SET durante cerca de 6 segundos a partir do modo PULSE.
Conteúdo da Embalagem
- 1x Módulo Controlador PWM / Gerador de Sinal / Temporizador 5V–24V 8A
Perguntas Frequentes
Pode controlar motores DC diretamente, sem circuito adicional?
Sim. Com 8A na saída, o módulo controla diretamente motores DC de potência baixa e média. Para motores maiores ou cargas altamente indutivas, adicione um driver MOSFET ou um relé de potência entre o módulo e o motor.
Qual é a diferença prática entre o modo PWM e o modo PULSE?
O modo PWM gera um sinal contínuo — perfeito para regular a velocidade ou como dimmer LED. O modo PULSE oferece controlo total sobre a sequência: quantos impulsos, a duração de cada um e o tempo de espera antes do arranque. Útil para eletroválvulas, automações e qualquer aplicação onde pretenda contar ciclos.
Funciona para servomotores RC a 50Hz?
Sim. A frequência pode ser definida a partir de 1Hz, pelo que 50Hz está dentro do intervalo. Para um controlo preciso da posição, utilize o modo PULSE e configure a largura do impulso entre 1ms e 2ms — exatamente o que um servo padrão espera.
As definições perdem-se ao desligar a alimentação?
Não. O módulo guarda automaticamente na memória interna a frequência, o duty cycle, as larguras de impulso e os parâmetros do temporizador. Ao reiniciar, encontrará tudo exatamente como deixou.
Pode ser usado como dimmer para fitas LED RGB?
Sim, para fitas monocromáticas DC 5V–24V com consumo inferior a 8A por canal. Para RGB, utilize um módulo separado para cada canal de cor — cada um pode ser regulado de forma independente.
