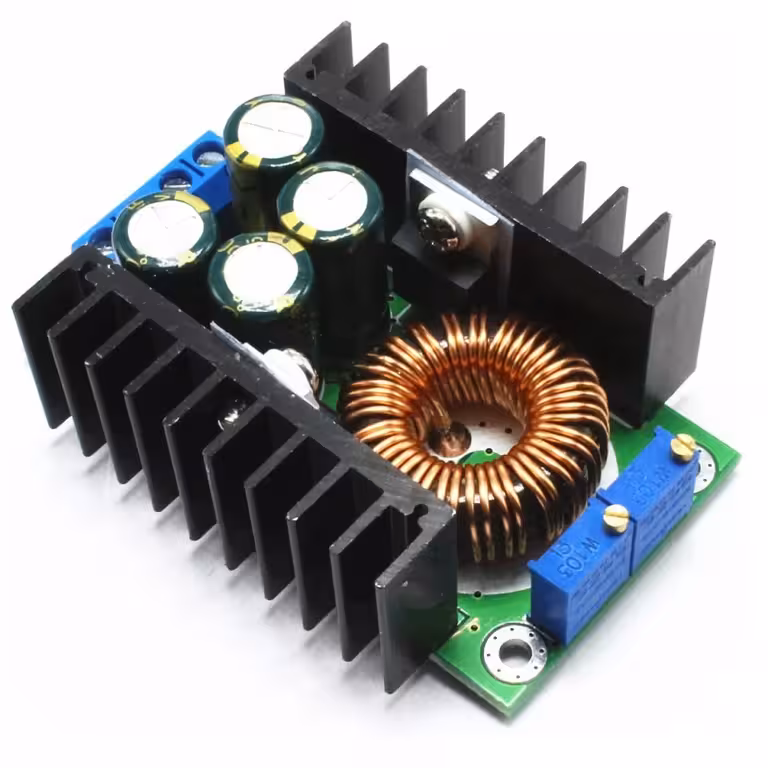

Módulo Conversor DC-DC Step Down 9A – regulação precisa de tensão e corrente para projetos exigentes
Precisa de alimentar um LED de alta potência, carregar uma bateria LiPo ou construir uma fonte de alimentação de bancada personalizada? O desafio é recorrente: a tensão disponível raramente corresponde à que necessita. Este módulo step down ajustável é a solução ideal — reduz a tensão de qualquer fonte entre 5V e 40V para o valor exato que precisa, com precisão profissional e perdas mínimas.
Nota: Para correntes de saída superiores a 7A, recomenda-se a utilização de ventilação forçada. Para proteção contra inversão de polaridade, instale um díodo Schottky externo na linha de entrada.
Por que escolher este modelo? (Principais vantagens):
- Potenciómetros multivoltas (25 voltas) — ajuste a tensão e a corrente com precisão milimétrica, sem saltos bruscos; ideal para baterias sensíveis ou LEDs de alta precisão
- Eficiência de 95% — de 100W consumidos, 95W são entregues à carga; o dissipador mantém-se fresco em condições normais, garantindo maior poupança energética
- Controlo independente de tensão e corrente (CC/CV) — funciona como um carregador inteligente para baterias LiPo, Li-Ion ou NiMH sem necessidade de circuitos adicionais
- Proteção integrada contra curto-circuito — em caso de falha na carga, o módulo desliga-se, protegendo o seu equipamento
- Design compacto de 65 × 48 mm com 4 furos de 3 mm — montagem rápida e fácil em qualquer caixa de projeto DIY ou painel de controlo
Detalhes e Desempenho
Este módulo baseia-se num conversor buck (step down) de comutação rápida, concebido para manter a tensão de saída estável mesmo sob variações súbitas de carga. A tensão de entrada suportada — entre 5V e 40V DC — torna-o compatível com baterias LiPo de várias células, fontes de alimentação de PC, fontes de bancada ou painéis solares de baixa tensão.
Os dois potenciómetros de 25 voltas permitem um controlo granular sobre a tensão de saída (1.2V–35V) e o limite de corrente (0.2A–9A), transformando este módulo num instrumento versátil. Para cargas que excedam 7A contínuos, recomendamos a adição de uma ventoinha sobre o dissipador; abaixo deste valor, a eficiência de 95% mantém os componentes a temperaturas seguras sem necessidade de arrefecimento ativo.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tensão de entrada | 5V – 40V DC |
| Tensão de saída ajustável | 1.2V – 35V DC |
| Corrente de entrada máxima | 9A |
| Corrente de saída ajustável | 0.2A – 9A |
| Eficiência máxima | 95% |
| Tipo de ajuste | Potenciómetros multivoltas (25 voltas) – tensão e corrente |
| Proteções incluídas | Curto-circuito (polaridade inversa via díodo externo) |
| Arrefecimento necessário | Forçado (ventoinha) para corrente > 7A |
| Dimensões da placa | 65 × 48 × 24 mm |
| Montagem | 4 parafusos, furos Ø 3 mm |
| Tipo de conversor | Buck (Step Down) DC-DC |
Instruções de Configuração e Utilização
- Ligue a fonte de alimentação aos terminais de entrada, respeitando a polaridade (+ e –). A tensão de entrada deve ser, pelo menos, 1.5V superior à tensão de saída pretendida.
- Ajuste a tensão de saída através do potenciómetro marcado como V-ADJ. Rode lentamente — as 25 voltas permitem uma precisão elevada. Verifique o valor com um multímetro nos terminais de saída.
- Defina o limite de corrente com o potenciómetro I-ADJ. Ligue a carga e ajuste até ao valor desejado, monitorizando a corrente com um amperímetro em série.
- Monitorize a temperatura em cargas elevadas. Se a corrente exceder 7A, instale uma ventoinha sobre o dissipador ou diretamente sobre os componentes da placa.
- Instale um díodo Schottky (ex: SB1040 ou equivalente) na linha positiva de entrada se existir risco de inversão de polaridade na ligação da fonte.
Conteúdo da Embalagem
- 1x Módulo Conversor DC-DC Step Down ajustável 5-40V / 9A
Perguntas Frequentes
Posso utilizar este módulo para carregar uma bateria LiPo de 3.7V a partir de uma fonte de 12V?
Sim. Defina a tensão de saída para 4.2V (tensão máxima para LiPo de célula única) e limite a corrente ao valor recomendado pelo fabricante da bateria. O módulo opera em modo CC/CV, ideal para o carregamento seguro de acumuladores LiPo.
É sempre necessária uma ventoinha?
Não. O arrefecimento forçado só é necessário quando a corrente de saída excede os 7A de forma contínua. Abaixo deste valor, a elevada eficiência de 95% mantém a temperatura dentro dos limites operacionais sem necessidade de ventoinha.
Como proteger o módulo contra ligações incorretas da fonte?
O módulo não possui proteção interna contra inversão de polaridade. Recomendamos a instalação de um díodo Schottky (ex: SB1040) em série na linha positiva de entrada — um componente económico que evita danos permanentes por erro humano.
Funciona como driver para LEDs de potência?
Sim. Defina a corrente para o valor nominal do LED e a tensão para o valor de forward voltage correspondente. A limitação de corrente ajustável permite utilizá-lo como um driver eficiente, sem necessidade de componentes adicionais.
