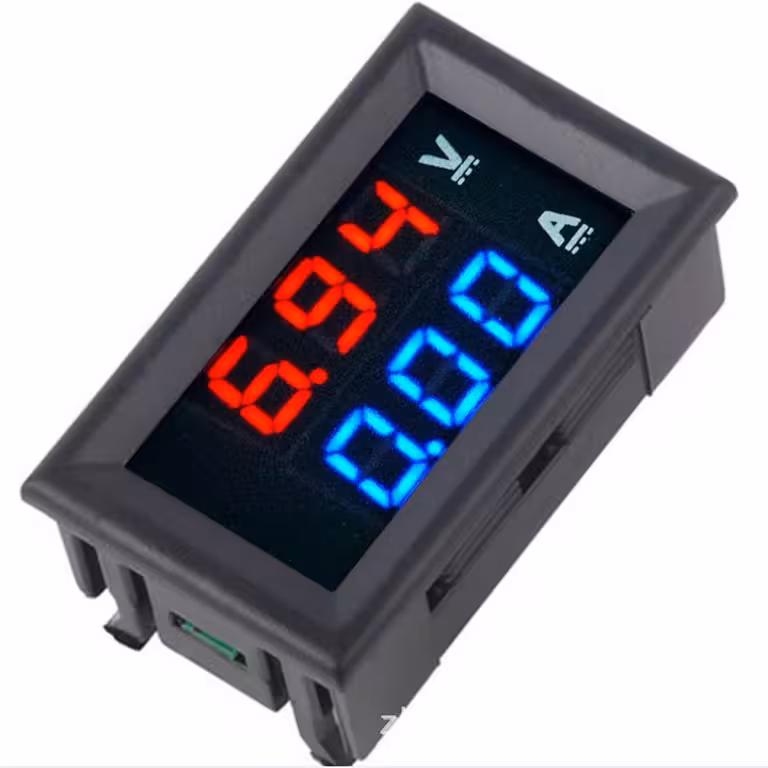

Voltímetro e amperímetro digital de painel 0–100V 0–10A – leituras precisas com visor LED duplo de alta visibilidade
Ao montar um painel de controlo, uma fonte de alimentação regulável ou um sistema solar, é essencial monitorizar a tensão e a corrente em tempo real. Evite o uso constante de multímetros manuais ou suposições; este voltímetro e amperímetro digital de painel permite-lhe visualizar os valores de forma clara e imediata, com uma instalação fixa e profissional.
Nota: O módulo requer uma tensão de alimentação separada ou comum de 4–30V DC. Para medições de tensão superiores a 30V, utilize o Esquema 2 com alimentação independente para o módulo.
Por que escolher este modelo? (Principais vantagens):
- Visor LED duplo vermelho-azul — dígitos de 0.28″, com a tensão em vermelho e a corrente em azul, garantindo excelente legibilidade mesmo em ambientes com pouca luz ou sob exposição solar direta
- Shunt interno integrado — não necessita de componentes externos para correntes até 10A; basta ligar e usar
- Precisão de ±1% com resolução de 0.1V / 0.01A — ideal para projetos de laboratório, sistemas solares de 12V/24V ou fontes de bancada
- Dois esquemas de ligação — compatível com alimentação comum (abaixo de 30V) ou separada (até 100V), adaptando-se a qualquer aplicação
- Consumo próprio reduzido (≤20 mA) — o impacto no circuito monitorizado é mínimo, sendo perfeito para sistemas alimentados por baterias
- Montagem rápida e simples — corte standard de 46×27 mm, cabos de 15 cm pré-ligados e grampos de fixação incluídos
Detalhes e Desempenho
Equipado com um microcontrolador de medição dedicado, este módulo atualiza os valores apresentados a cada 300 ms, oferecendo uma resposta rápida às variações de carga sem cintilação excessiva. Com uma gama de funcionamento de –10°C a +65°C, é adequado tanto para quadros de distribuição interiores como para equipamentos técnicos sujeitos a variações térmicas. O seu consumo próprio de apenas 20 mA garante que a medição não introduza erros significativos, mesmo em circuitos sensíveis.
| Parâmetro | Valor / Detalhe |
|---|---|
| Tensão de medição | DC 0–100V |
| Corrente de medição | DC 0–10A |
| Tensão de alimentação | DC 4–30V |
| Consumo próprio | ≤ 20 mA |
| Precisão | ±1% (±1 dígito) |
| Resolução de tensão | 0.1V |
| Resolução de corrente | 0.01A |
| Taxa de atualização | 300 ms |
| Visor | LED duplo 0.28″ – vermelho (V) / azul (A) |
| Temperatura de operação | –10°C a +65°C |
| Dimensões do módulo | 48 × 29 × 26 mm |
| Corte de painel | 46 × 27 mm |
| Comprimento dos cabos | 15 cm |
Instruções de Ligação e Utilização
- Esquema 1 – Alimentação comum: ligue a fonte DC 4–30V à entrada de alimentação do módulo e ao consumidor; os fios de medição de tensão ligam-se em paralelo com o consumidor, e o shunt do amperímetro em série.
- Esquema 2 – Alimentação separada: utilize uma fonte dedicada DC 4–30V apenas para alimentar o módulo; o circuito principal pode ser alimentado independentemente até 100V — ideal para fontes de laboratório.
- Efetue o corte de 46 × 27 mm no painel e insira o módulo pela parte frontal.
- Fixe o módulo com os grampos laterais incluídos e ligue os cabos conforme o esquema escolhido.
- Ligue a alimentação — o visor acenderá instantaneamente, indicando os valores de tensão e corrente.
Conteúdo da Embalagem
- 1× Módulo voltímetro e amperímetro digital de painel DC 0–100V / 0–10A
- Cabos de ligação (~15 cm, pré-ligados ao módulo)
- Grampos de fixação lateral para painel
Perguntas Frequentes
Posso usar este voltímetro num sistema solar de 12V ou 24V?
Sim, sem problemas. A tensão de alimentação do módulo (4–30V) é perfeitamente compatível com instalações solares comuns, e a gama de medição de 0–100V / 0–10A cobre os parâmetros típicos de painéis de pequena e média potência.
Preciso de um shunt externo para o amperímetro?
Não. O shunt já está integrado no módulo e suporta correntes até 10A. Não é necessário adicionar qualquer componente extra.
Como meço tensões superiores a 30V se a minha fonte de alimentação não excede os 30V?
Utilize o Esquema 2: alimente o módulo com uma fonte separada de 4–30V, enquanto o circuito a medir pode atingir até 100V de forma independente. Os dois circuitos não interferem entre si.
Funciona em corrente alternada (AC)?
Não. Este módulo foi concebido exclusivamente para DC. Não o ligue a circuitos AC.
Qual é a dimensão exata do corte para a montagem?
Deve realizar um corte de 46 × 27 mm. O módulo tem 48 × 29 mm na face frontal, permitindo um encaixe firme e estético no painel.
