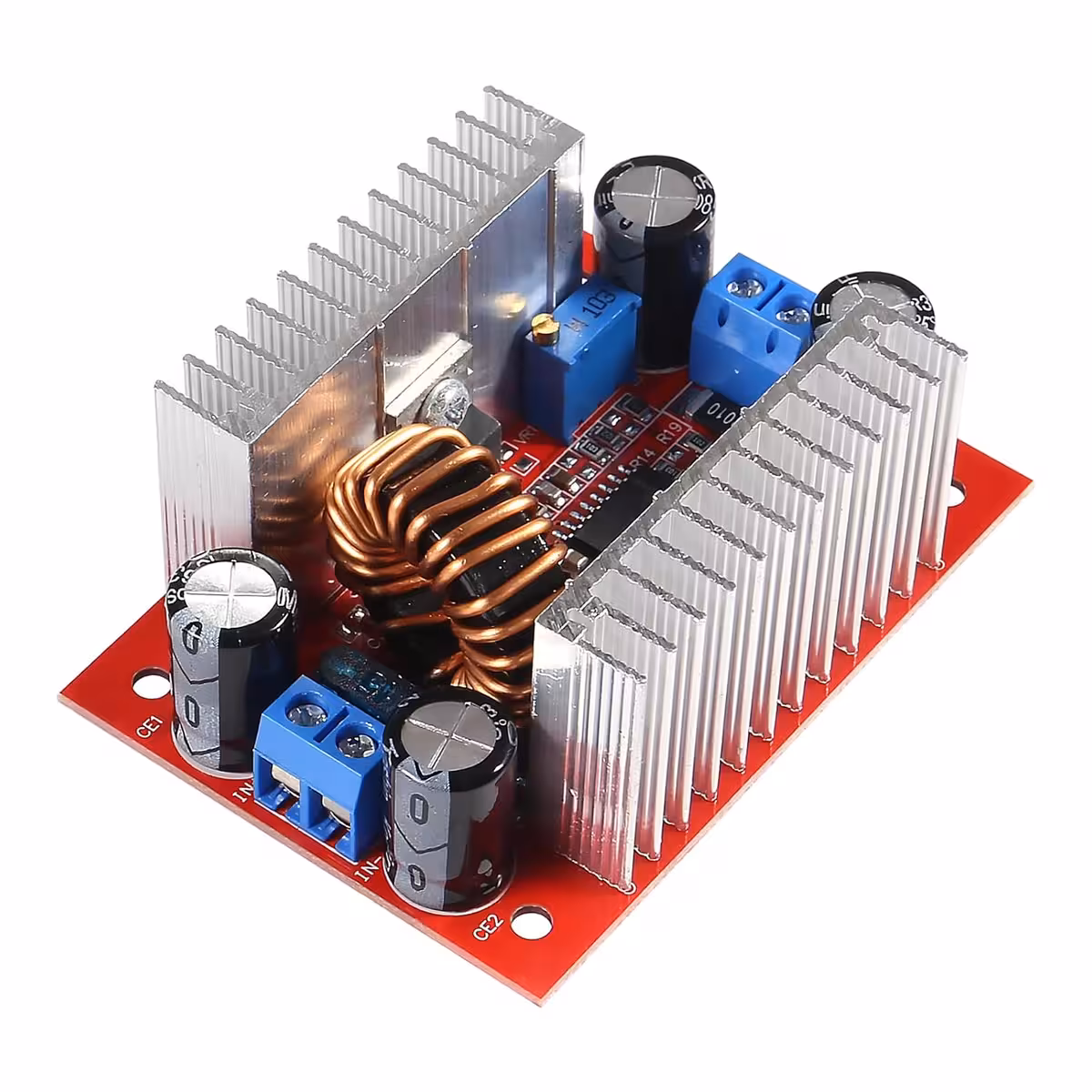

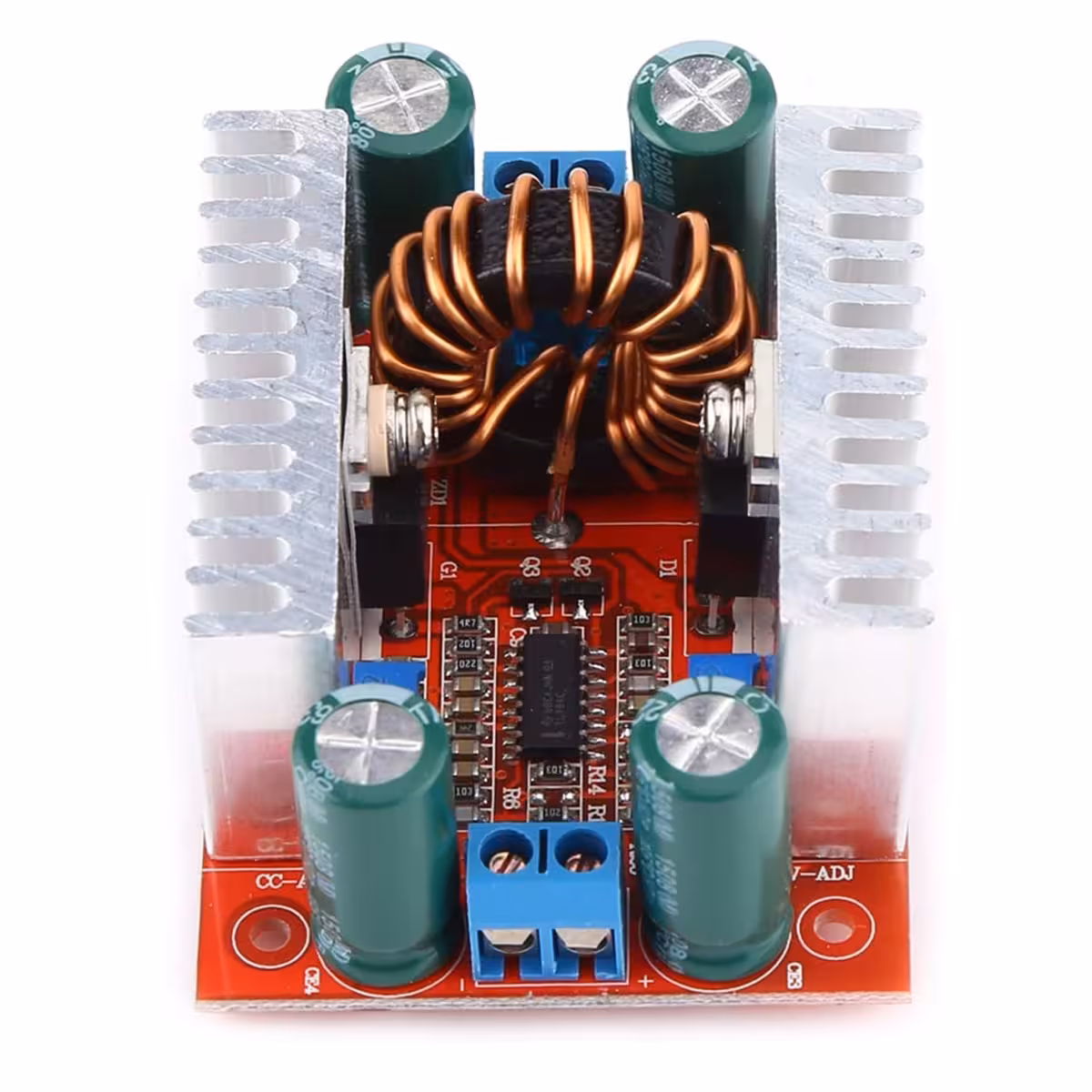

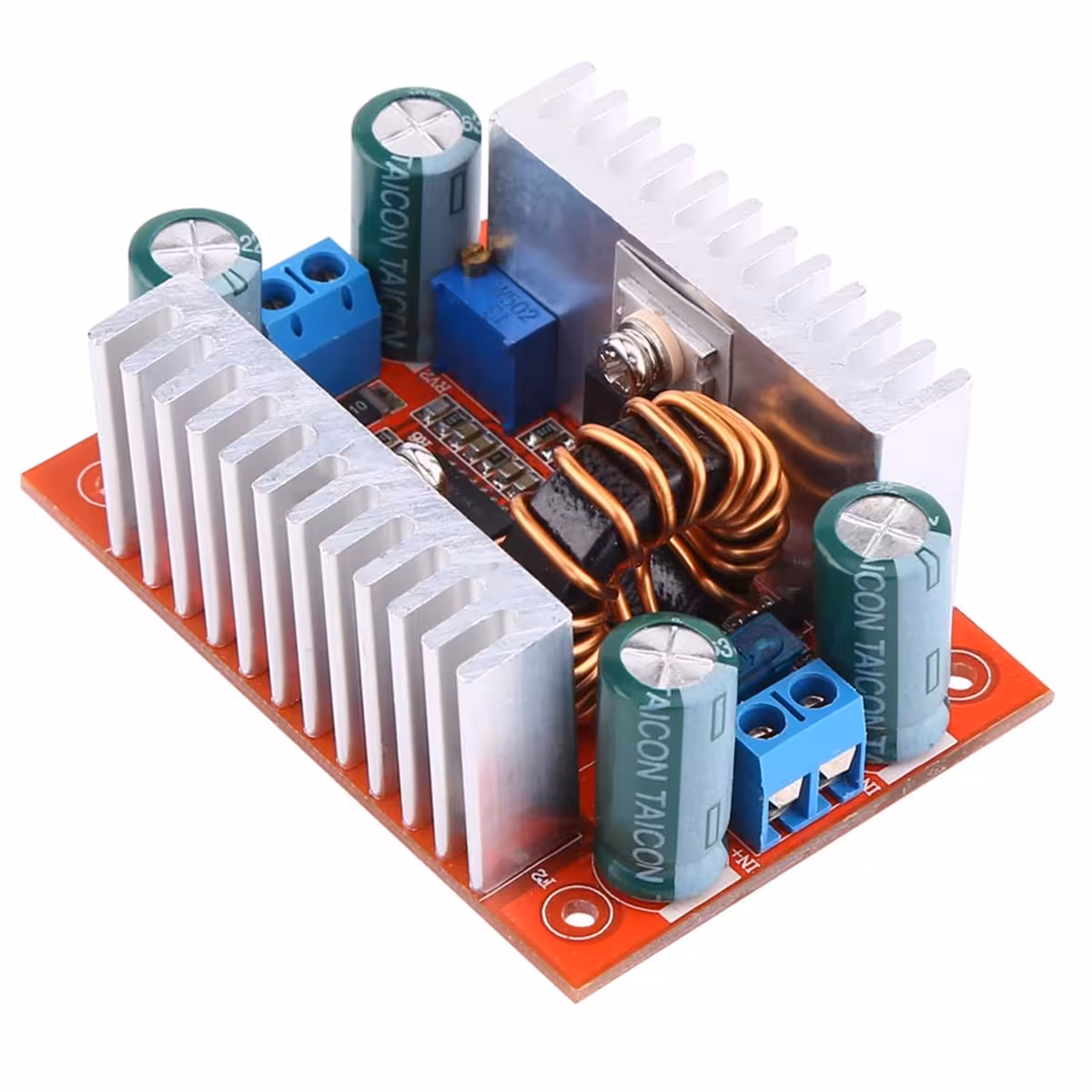

Módulo Step-up Boost DC-DC 400W 15A – Elevador de Tensão 8.5V-50V para 10V-60V

Módulo DC-DC Step-Up Boost 8.5V-50V para 10V-60V

Este módulo de aumento de tensão permite a conversão eficiente de uma tensão de entrada entre 8,5V e 50V para uma tensão de saída ajustável entre 10V e 60V. O ajuste é feito facilmente com a ajuda de dois potenciômetros.

Principais características:

• Disipadores integrados: fornecem dissipação de calor eficiente. Para uso com correntes altas, recomenda-se resfriamento ativo.
• Tensão e corrente ajustáveis: por meio de dois potenciômetros, utilizando uma chave de fenda.
• Potência máxima: 400W
• Eficiência de conversão: até 96%
• Corrente máxima de entrada: 15A (requer resfriamento ativo acima de 8A)
• Corrente máxima de saída: 12A, dependendo da diferença de tensão
• Frequência de operação: 150kHz
• Proteção integrada: fusível de 15A (compatível com fusíveis automotivos)

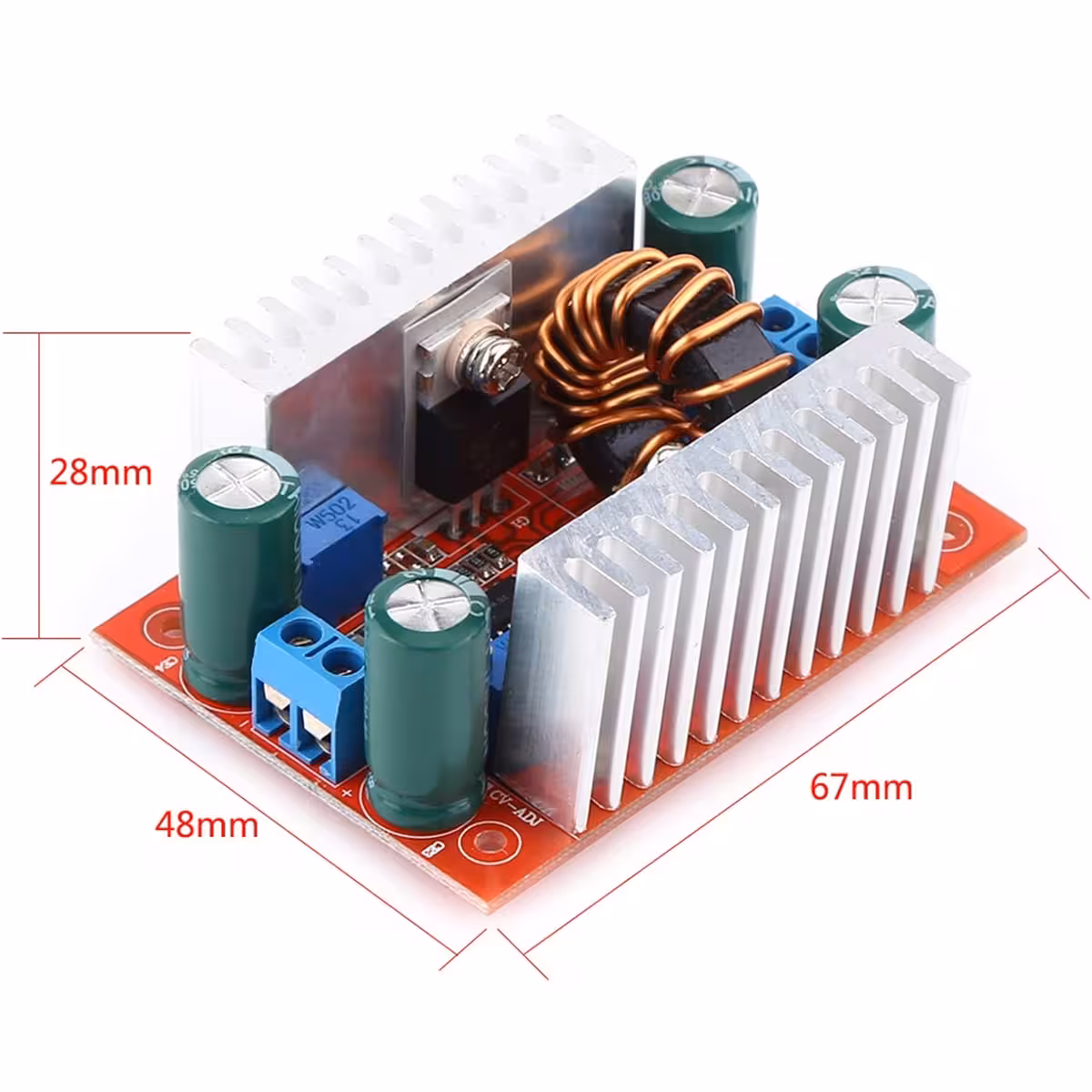

• Dimensões: 48mm x 67mm x 28mm

Instruções de uso:

1. Alimente o módulo com 12V.

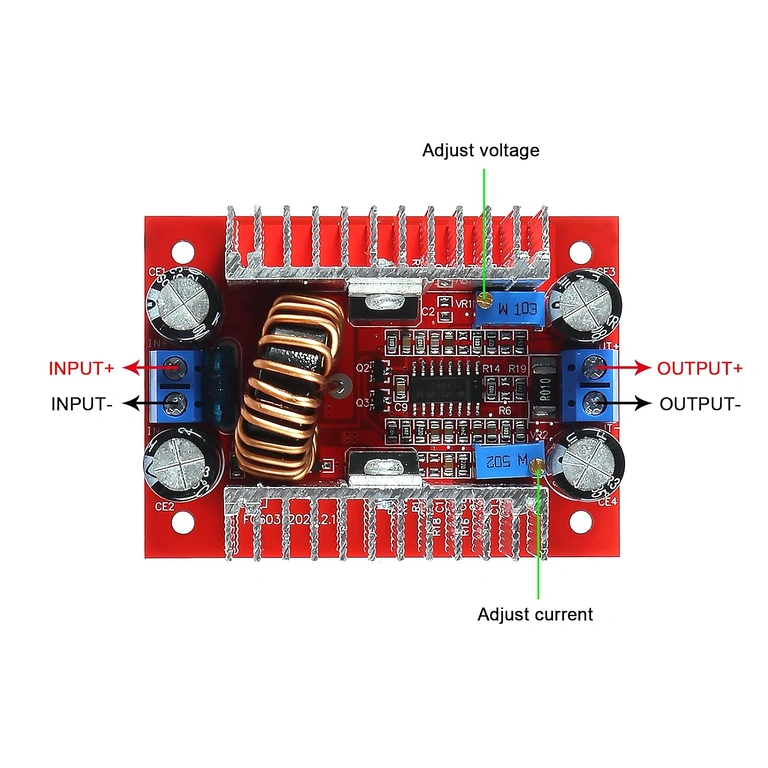

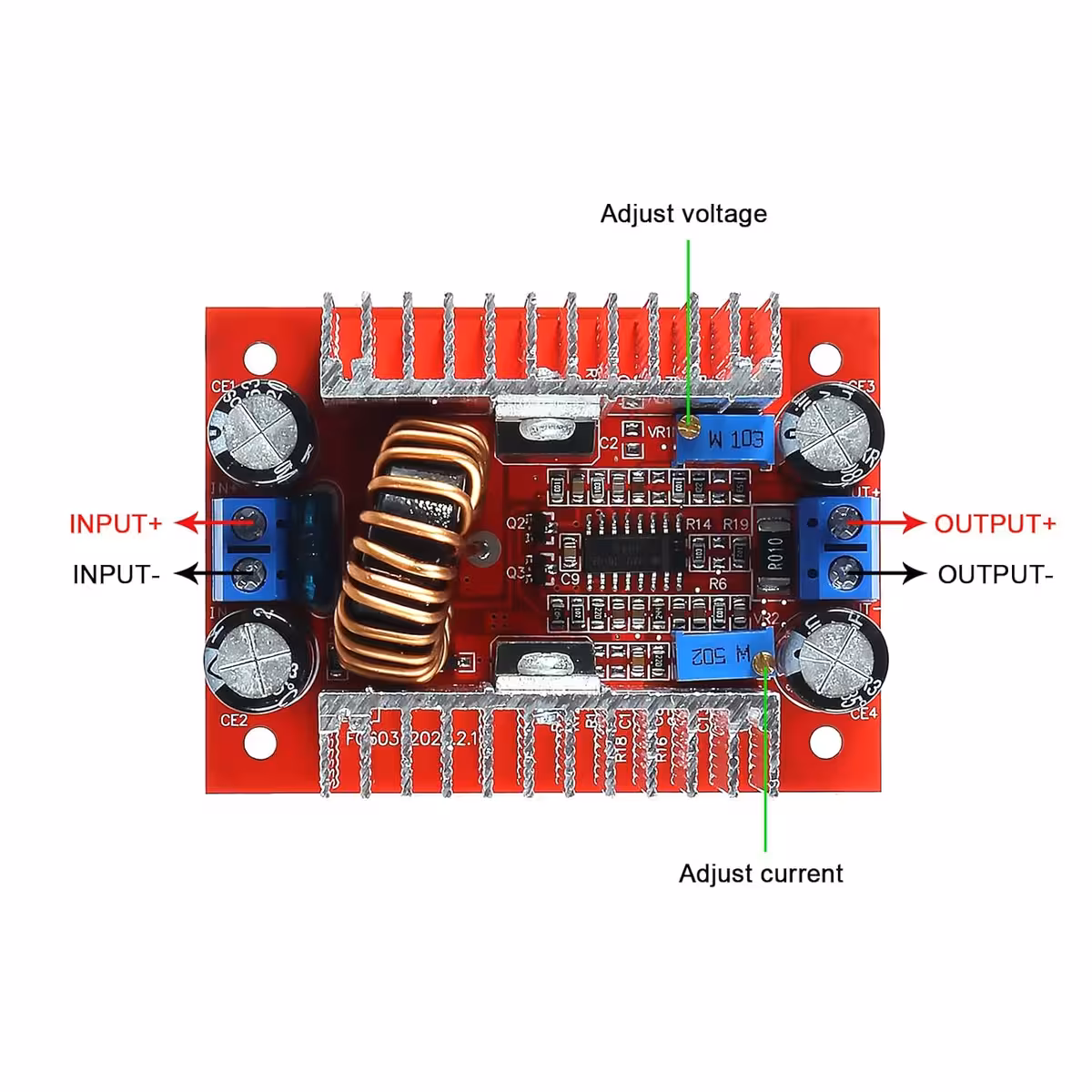

2. Ajuste o potenciômetro de tensão (direita) e o potenciômetro de corrente (esquerda) usando uma chave de fenda.
3. Defina a tensão de saída girando os potenciômetros até o valor desejado.
4. Use um multímetro para medir a corrente e faça os ajustes necessários.

Resolução de problemas comuns:

• Se a tensão de saída não mudar, certifique-se de que o potenciômetro de corrente esteja ajustado corretamente antes de ajustar a tensão.
